Распределенная периферия серии DF20

Распределенная периферия серии DF20 от компании Degson

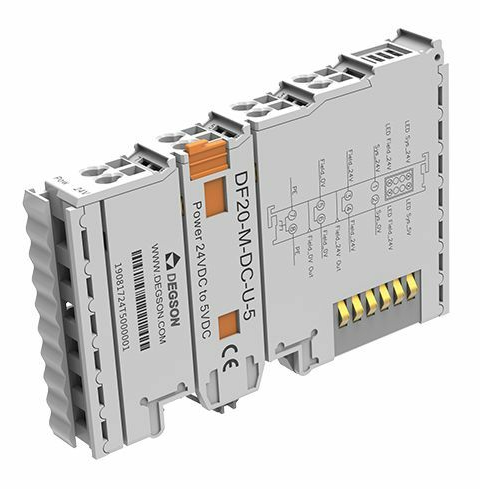

Распределенная периферия серии DF20 от компании Degson включает в себя широкую гамму оборудования: интерфейсные модули, цифровые модули ввода/вывода, аналоговые модули ввода/вывода, технологические модули ввода, модули питания, коммуникационный модуль. Благодаря широкому выбору интерфейсных модулей, можно создавать системы распределённого ввода/вывода на базе следующих промышленных сетей: Profinet, EtherCAT, EtherNET IP, Modbus TCP/IP.

Распределенная периферия монтируется на стандартную DIN-рейку, имеет степень защиты IP 20, диапазон рабочих температур от -25°C до +60°C. Все модули серии DF20 имеют встроенный LED-индикатор, благодаря которому можно отследить состояние системы. Рассмотрим более подробно семейство DF20.

Интерфейсные модули

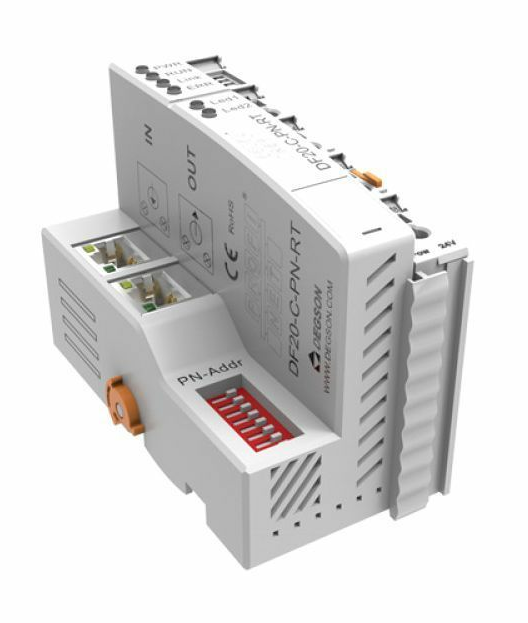

DEGSON DF20-C-PN-RT-V10 - интерфейсный модуль с поддержкой протокола Profinet. На борту модуля два встроенных порта RJ45, поддерживает MRP соединение, к данному модулю можно подключить до 32 модулей ввода-вывода, ток питания шины 0.4 А. Распределённую периферию на базе Profinet можно легко и бесшовно интегрировать в системы автоматического управления на базе ПЛК SIMATIC, с более подробной информацией можно ознакомится здесь.

DEGSON DF20-C-MD-TCP- интерфейсный модуль с поддержкой протокола Modbus TCP, на борту модуля один встроенный порт RJ45, ток питания шины 0.6А. К модуля можно подключить до 16 модулей ввода/вывода, на модуле есть DIP-переключатели для настройки IP адреса, поддерживает следующие функции Modbus TC: 02, 03, 05, 06, 15, 16.

DEGSON DF20-C-EN-IP - интерфейсный модуль с поддержкой протокола EtherNET IP, на борту модуля два встроенных порта RJ45, ток питания шины 0.4А. К модулю можно подключить до 32 модуля ввода-вывода.

DEGSON DF20-C-EC - интерфейсный модуль с поддержкой протокола EtherCAT, на борту модуля два встроенных порта RJ45, ток питания шины 0.6А. К модулю можно подключить до 32 модулей ввода-вывода.

Цифровые модули ввода/вывода

Семейство DF20 поддерживает широкий ассортимент цифровых модулей ввода-вывода, в его состав входят:

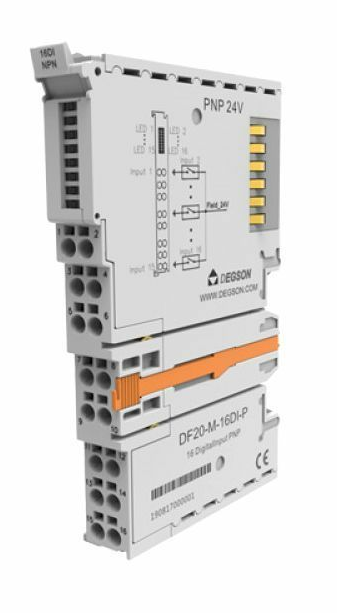

• Цифровые модули ввода на 8-,16-, 32- канала, типа NPN или PNP;

• Цифровые модули вывода 8-,16-, 32- канала, типа NPN или PNP;

Аналоговые модули ввода/вывода

В состав семейства входят следующие аналоговые модули ввода/вывода:

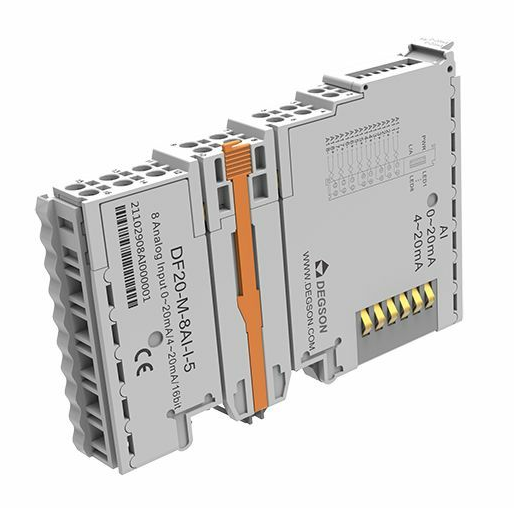

•  Аналоговые модули ввода на 4- или 8- каналов. Тип сигнала: токовый 4…20 мА, 0…20 мА или напряжения 0…10В, -10В…10В;

•  Аналоговые модули вывода на 4- или 8- каналов. Тип сигнала: токовый 4…20 мА, 0…20 мА или напряжения 0…10В, -10В…10В;

•  Температурные модули на 4- или 8- каналов. Тип сигнала: RDT илиTC;

Технологические модули

Семейство включает в себя технологические модули:

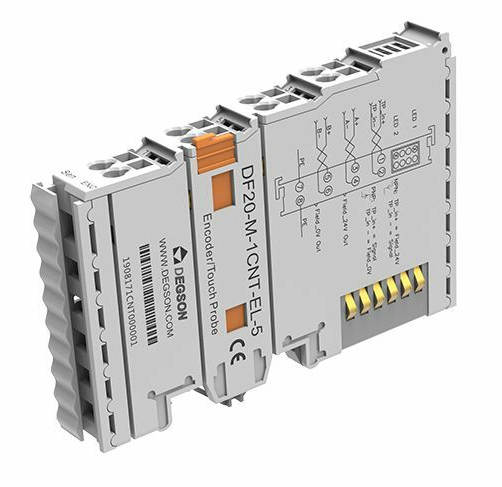

•  Модули позиционирования энкодера;

•  Модули счета импульсов;

•  Весоизмерительный модуль.
