Автоматические выключатели EATON LZM и аксессуары к ним

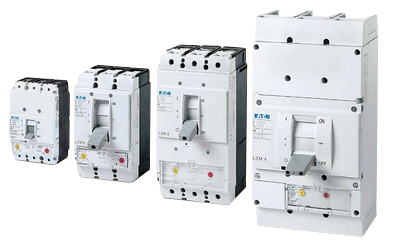

Силовые трехполюсные автоматические выключатели LZM имеют четыре типоразмера: LZM1, LZM2, LZM3 и LZM4. Отключающая способность 36 kA (LZM1 и LZM2) и 50 kA (LZM3 и LZM4). Автоматические выключатели EATON серии LZM предназначены для защиты электроустановок и кабельных линий от перегрузок и токов короткого замыкания в сетях трехфазного тока напряжением 400 В, 50 Гц. Сторона подключения сети – произвольная. Функцию защиты осуществляют термомагнитные или электронные расцепители. Электронные расцепители возможны только в комбинации с LZM3 или LZM4. Монтаж вертикальный или +/- 900 во всех направлениях с помощью винтов. Выключатели LZM успешно применяются в электрических распределительных щитах для защиты отходящих фидеров групповых потребителей электрической энергии. В комбинации с моторными приводами выключатели LZM2, LZM3, LZM4 иcпользуют для построения схем автоматического включения резервного питания.

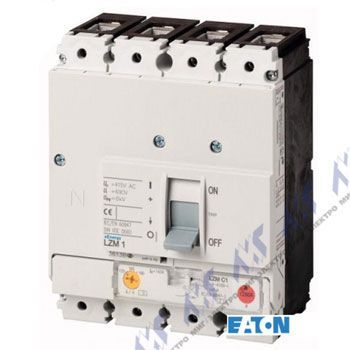

LZM1, 20…100А, габаритные размеры (ВхШхГ, мм): 165,4х90х84,5 хомутные зажимы в комплекте
Номинальный ток, А	Диапазон настройки расцепителей перегрузки, А	Диапазон настройки расцепителей короткого замыкания,А	Типовое обозначение	Заказной код
20	15-20	350	LZMC1-A20-I	111888
25	20-25	350	LZMC1-A25-I	111889
32	25-32	350	LZMC1-A32-I	111890
40	32-40	320-400	LZMC1-A40-I	111891
50	40-50	300-500	LZMC1-A50-I	111892
63	50-63	380-630	LZMC1-A63-I	111893
80	63-80	480-800	LZMC1-A80-I	111894
100	80-100	600-1000	LZMC1-A100-I	111895
125	100-125	750-1250	LZMC1-A125-I	111896
160	125-160	1280	LZMC1-A160-I	111897

LZM2, 160…300А, габаритные размеры (ВхШхГ, мм): 206х105х149  винтовые зажимы в комплекте
Номинальный ток, А	Диапазон настройки расцепителей перегрузки, А	Диапазон настройки расцепителей короткого замыкания,А	Типовое обозначение	Заказной код
160	125-160	960-1600	LZMC2-A160-I	111938
200	160-200	1200-2000	LZMC2-A200-I	111939
250	200-250	1500-2500	LZMC2-A250-I	111940
300	240-300	1500-2500	LZMC2-A300-I	111941

LZM3, 320…500А, габаритные размеры (ВхШхГ, мм): 297х140х166, термомагнитный расцепитель,  винтовые зажимы в комплекте, отключающая способность 50kA
Номинальный ток, А	Диапазон настройки расцепителей перегрузки, А	Диапазон настройки расцепителей короткого замыкания,А	Типовое обозначение	Заказной код
320	250-320	1920-3200	LZMN3-A320-I	111966
400	320-400	2400-4000	LZMN3-A400-I	111967
500	400-500	3000-5000	LZMN3-A500-I	111968
LZM3, 320…500А, габаритные размеры (ВхШхГ, мм): 297х140х166, электронный расцепитель,  винтовые зажимы в комплекте, отключающая способность 50kA
630	315-630	1260-5040	LZMN3-A630-I	111969

LZM4, 800…1600А, габаритные размеры (ВхШхГ, мм): 401х204х207, электронный расцепитель,  винтовые зажимы в комплекте, отключающая способность 50kA
Номинальный ток, А	Диапазон настройки расцепителей перегрузки, А	Диапазон настройки расцепителей короткого замыкания,А	Типовое обозначение	Заказной код
800	400-800	1600-9600	LZMN4-AE800-I	111978
1000	500-1000	2000-12000	LZMN4-AE1000-I	111979
1250	630-1250	2500-15000	LZMN4-AE1250-I	111980
1600	800-1600	3200-19200	LZMN4-AE1600-I	111981

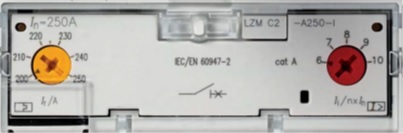

Термомагнитный расцепитель

Защита от перегрузки : Ir=0,8…1 x In
Защита от токов к.з.: Ii=6…10 x In

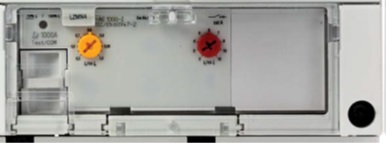

Электронный расцепитель

Защита от перегрузки : Ir=0,5…1 x In
Защита от токов к.з.: Ii=2…12 x In

Аксессуары для выключателей

Монтажный адаптер на 35-мм рейку:

- NZM1-XC35 (заказной код - 260213);
- NZM2-XC75, (заказной код - 260215).

Расцепитель минимального напряжения

Предназначен для отключения автоматического выключателя в случае исчезновения напряжения, что, например, позволяет исключить самопроизвольный повторный пуск двигателей.

Расцепитель минимального напряжения
Напряжение управления	Обозначение	Заказной код
LZM1
208-240 VAC	NZM1-XU208-240AC	259442
380-440 VAC	NZM1-XU380-440AC	259444
24VDC	NZM1-XU24DC	259452
24VAC	NZM1-XU24AC	259434
LZM2/LZM3
208-240 VAC	NZM2/3-XU208-240AC	259471
380-440 VAC	NZM2/3-XU380-440AC	259473
24VDC	NZM2/3-XU24DC	259481
24VAC	NZM2/3-XU24AC	259462
LZM4
208-240 VAC	NZM4-XU208-240AC	266193
380-440 VAC	NZM4-XU380-440AC	266194
24VDC	NZM4-XU24DC	266204
24VAC	NZM4-XU24AC	266189

Независимый расцепитель

Предназначен для дистанционного отключения выключателя, например для отключения электропитания от технологического оборудования в случае возникновения чрезвычайных ситуаций.

Независимый расцепитель
Напряжение управления	Обозначение	Заказной код
LZM1
24VAC/DC	NZM1-XA24AC/DC	259708
208-250 VAC/DC	NZM1-XA208-250AC	259726
380-440 VAC/DC	NZM1-XA380-440AC	259728
LZM2/LZM3
24VAC/DC	NZM2/3-XA24AC/DC	259754
208-250 VAC/DC	NZM2/3-XA208-250AC	259763
380-440 VAC/DC	NZM2/3-XA380-440AC	259766
LZM4
24VAC/DC	NZM4-XA24AC/DC	266447
208-250 VAC/DC	NZM4-XA208-250AC	266451
380-440 VAC/DC	NZM4-XA380-440AC	266452

Вспомогательные контакты

NO (нормально-открытые) и NC (нормально-закрытые) предназначены для формирования сигналов состояния (Включен/Выключен) автоматического выключателя.

Вспомогательные контакты
Функция контакта	Обозначение	Заказной код
Нормально-открытый (NO)	M22-K10	216376
Нормально-закрытый (NС)	M22-K01	216378

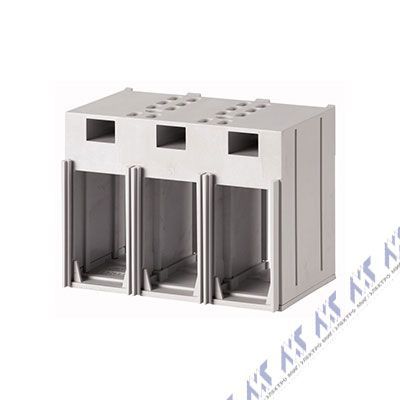

Крышки зажимов и межфазные перегородки

Предназначены для создания дополнительной защиты от случайного прикосновения к токоведущим частям (полюсам) и предотвращения возможности межфазного замыкания на полюсах автоматического выключателя.

Выключатель	Типовое обозначение	Заказной код	Вид
Крышка зажимов 3Р
LZM1	NZM1-XKSA	260021
LZM2	NZM2-XKSA	260038
LZM3	NZM3-XKSA	260045
LZM4	NZM4-XKSA	266846
Межфазные перегородки
LZM3	NZM3-XKP	100512
LZM4	NZM4-XKP	281595

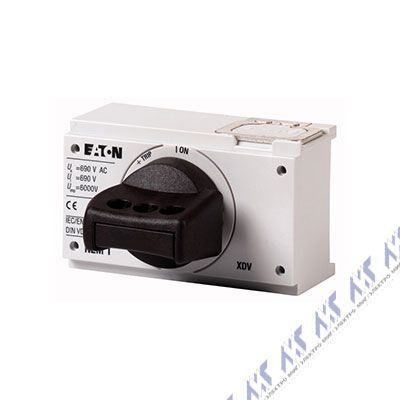

Поворотные рукоятки

Предназначены для создания комфортных условий выполнения операции включить/выключить. Поворотная рукоятка могут быть установлены на дверь шкафа, на боковую стенку, на сам выключатель .

Выключатель	Типовое обозначение	Заказной код
Поворотная рукоятка на дверь, черно-серая/красно-желтая
LZM1	NZM1-XTVD/XTVDVR	260166/260178
LZM2	NZM2- XTVD/XTVDVR	260168/260180
LZM3	NZM3- XTVD/XTVDVR	260170/260182
LZM4	NZM4- XTVD/XTVDVR	266614/266618
Поворотная рукоятка на выключатель, черно-серая/красно-желтая
LZM1	NZM1-XDV/XDVR	260125/260135
LZM2	NZM2- XDV/XDVR	260127/260137
LZM3	NZM3- XDV/XDVR	260129/260140
LZM4	NZM4- XDV/XDVR	266608/266610

Удлинительная ось

Предназначена для передачи поворотного усилия от рукоятки на двери к механизму выключателя.

Удлинительная ось
Длина	Типовое обозначение	Заказной код	Вид
400 мм	NZM1/2-XV4	261232
	NZM3/4-XV4	261234
600 мм	NZM1/2-XV6	260191
	NZM3/4-XV6	260193

Моторный привод

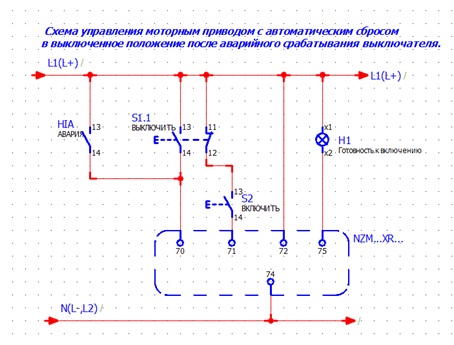

Установка моторного привода на автоматический выключатель позволяет выполнять функцию дистанционного управления (включить/выключить).

Выключатель	Типовое обозначение привода	Заказной код
Моторный привод 230VAC (переменный ток)
LZM2	NZM2- XRD208-240AC	115391
LZM3	NZM3- XR208-240AC	259850
LZM4	NZM4- XR208-240AC	266685
Моторный привод 400VAC(переменный ток)
LZM2	NZM2- XRD380-440AC	115392
LZM3	NZM3- XR380-440AC	259852
LZM4	NZM4- XR380-440AC	266686
Моторный привод 24VDC(постоянный ток)
LZM2	NZM2- XRD24-30DC	115393
LZM3	NZM3- XR24-30DC	259854
LZM4	NZM4- XR24-30DC	266691
Моторный привод 230VDC(постоянный ток)
LZM2	NZM2- XRD220-250AC	115395
LZM3	NZM3- XR220-250AC	259860
LZM4	NZM4- XR220-250AC	266694
