Анализатор качества электроэнергии: контроль параметров и потребления электроэнергии в сетях 10 кВ.

15.01.2021

Анализатор качества электроэнергии контроль параметров и потребления электроэнергии в сетях 10 кВ

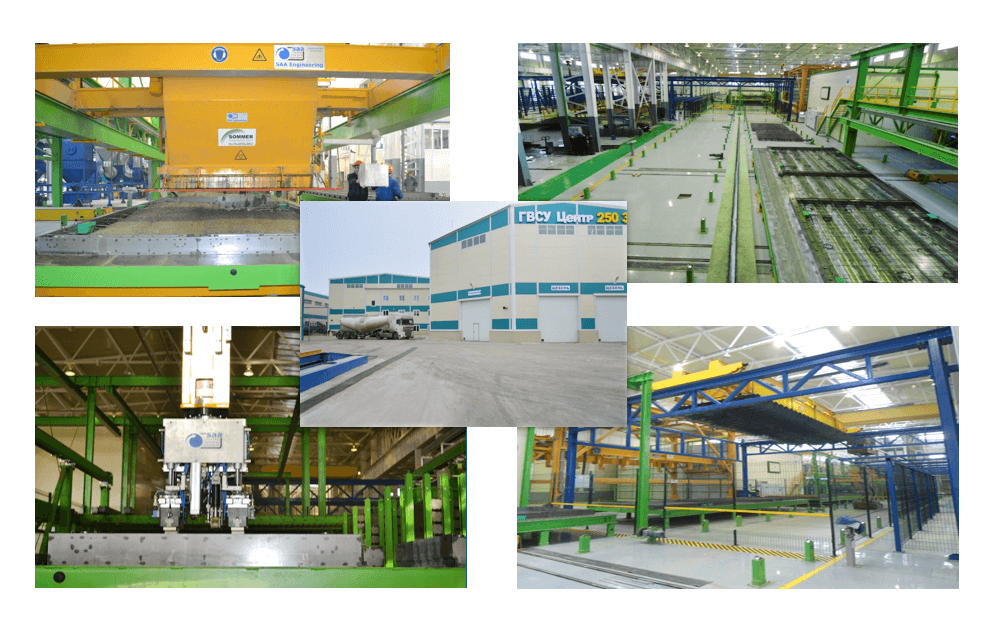

Сегодня ЗАО «250 ЗЖБИ» – современное модернизированное предприятие, которое производит и поставляет сертифицированную продукцию крупнопанельного домостроения на объекты строительства Москвы и Московской области. Мощность завода позволяет обеспечить строительство жилых домов площадью 400 000 квадратных метров в год.

Современное предприятие это не только новое высокотехнологичное оборудование.

Одно из необходимых направлений работы энергоёмкого предприятия - разработка и внедрение программы энергосбережения. Эффективные мероприятия такой программы могут быть разработаны только на основании полных и точных исходных данных.

Специалистами энергослужбы ЗАО «250 ЗЖБИ» и компании «МИГ Электро» реализован первый этап внедрения автоматизированной системы технического учета энергоресурсов предприятия и диспетчеризации энергоснабжения (АСТУЭ) – контроль потребления и параметров качества электроэнергии в сетях 10 кВ.

Система реализована на базе измерительных приборов серии UMG и программного обеспечения «GridVis» производства компании «Janitza».

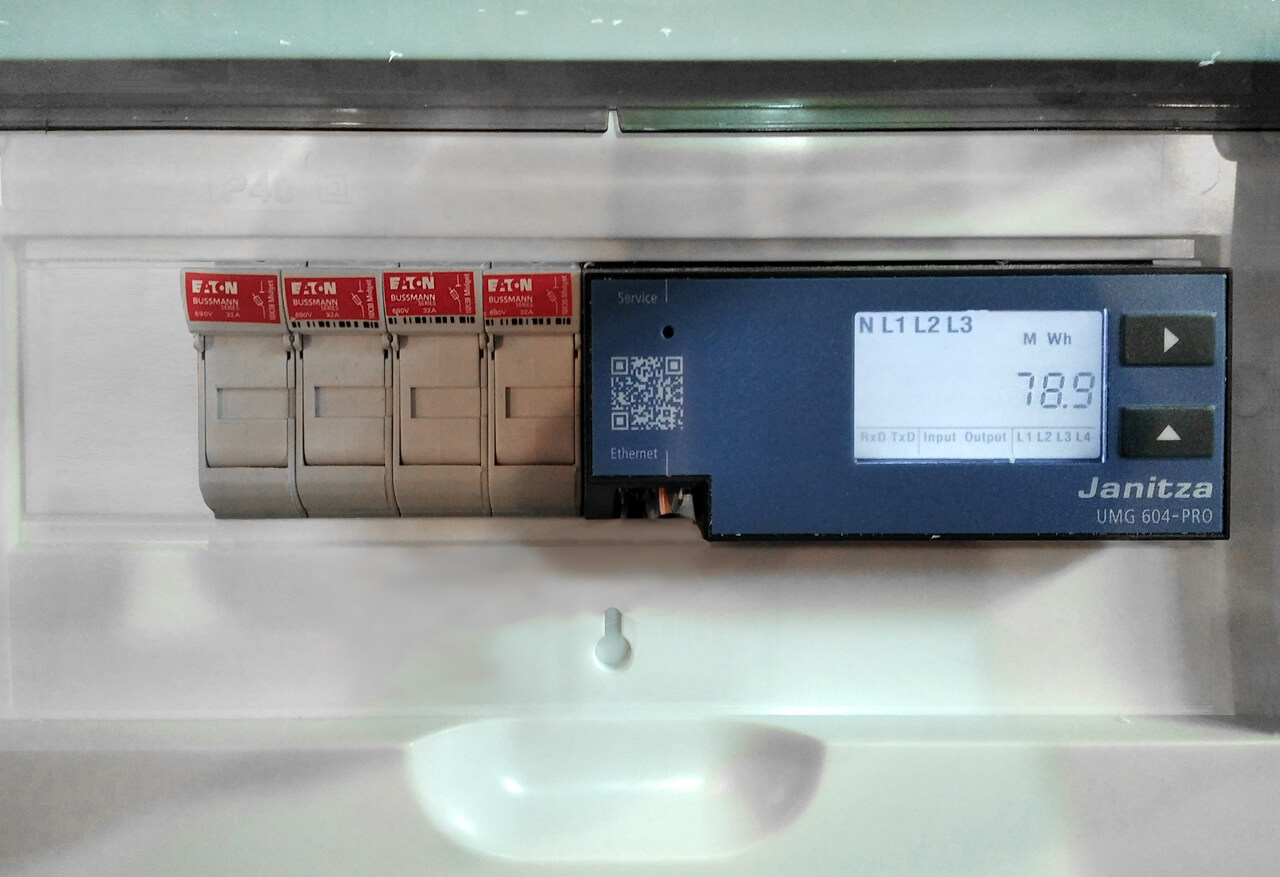

Анализатор качества электроэнергии на вводных ячейках распределительного устройства (РУ 10кВ)

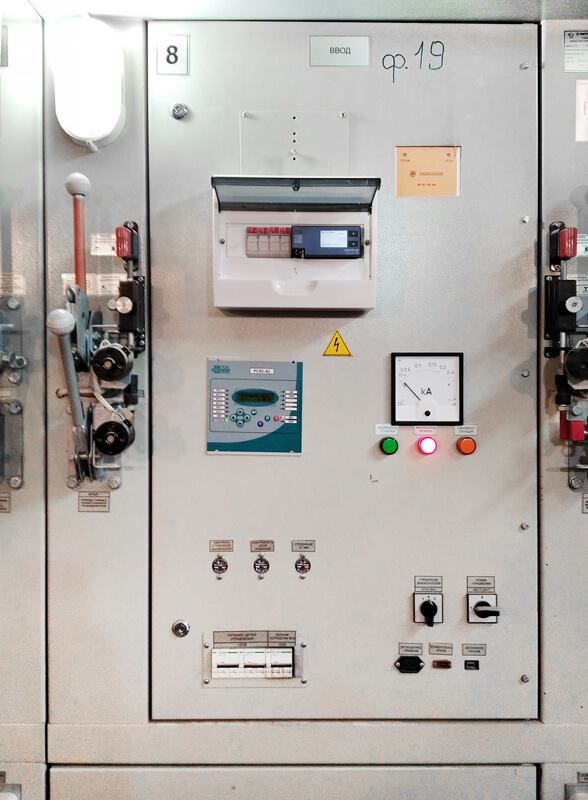

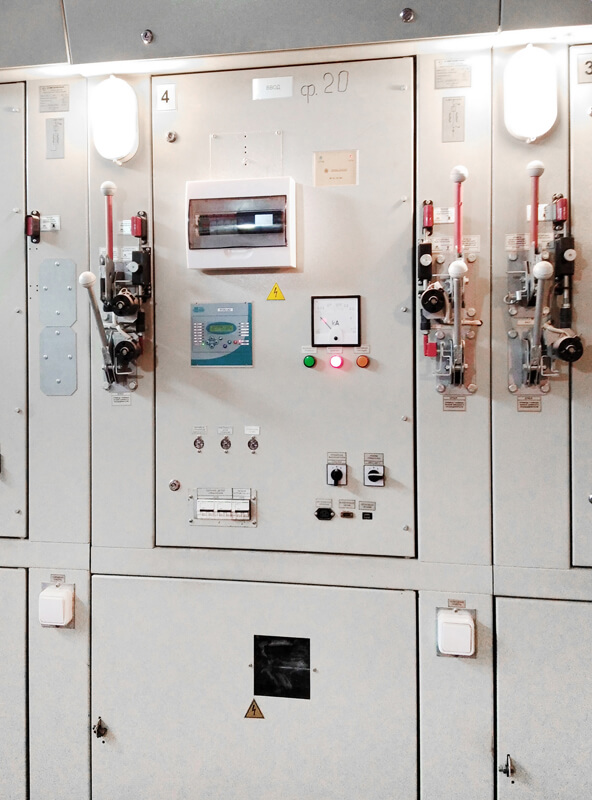

Вводные ячейки распределительного устройства (РУ 10кВ) с установленным анализаторы качества электроэнергии

На вводных ячейках распределительного устройства (РУ 10кВ) установлены анализаторы качества электроэнергии UMG 604, позволяющие собрать все необходимые данные:

Напряжения и токи;
Асимметрию напряжений;
Нелинейные искажения напряжений и токов (как суммарные коэффициенты, так и отдельные гармонические составляющие);
Мощность и электроэнергию (активную, реактивную полную);
Случайные события сети (кратковременные провалы напряжения, импульсные перенапряжения).

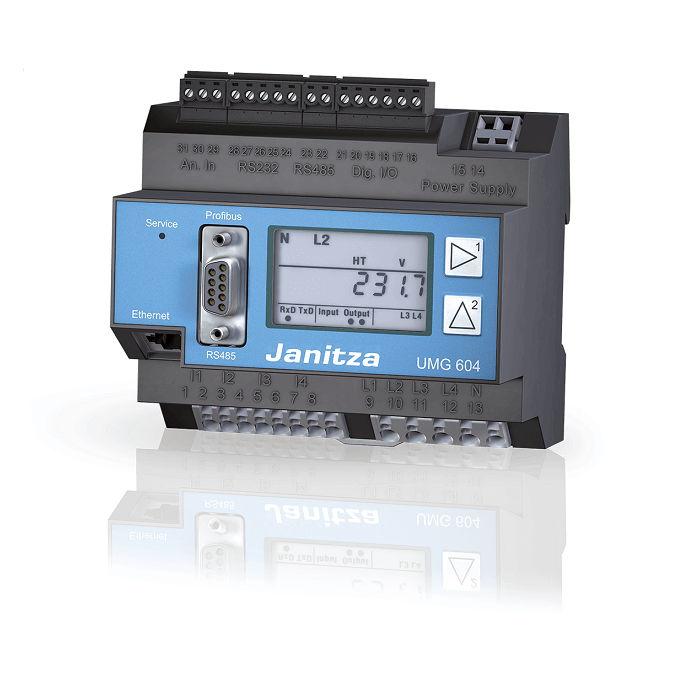

Janitza UMG 604

Энергонезависимая память анализаторов с настраиваемым списком записываемых параметров обеспечивает надежную сохранность всех интересующих данных даже при обрыве информационных сетей или аварийных ситуациях.

Обработка измеренных данных производится программным обеспечением «GridVis». Это ПО специально разработано компанией «Janitza» для решения задач в области энергетического менеджмента.

При помощи ПО «GridVis» специалисты энергослужбы завода могут своевременно получить данные:

об энергетическом балансе предприятия в любой период времени, его изменения и цикличность;
о показателях качества электроэнергии и потребляемой мощности в режиме реального времени.

Так же, на анимированных страницах топологии, можно получить информацию о параметрах энергосистемы в режиме реального времени. О выходе параметра за пределы нормы, предупредит цветовая индикация.

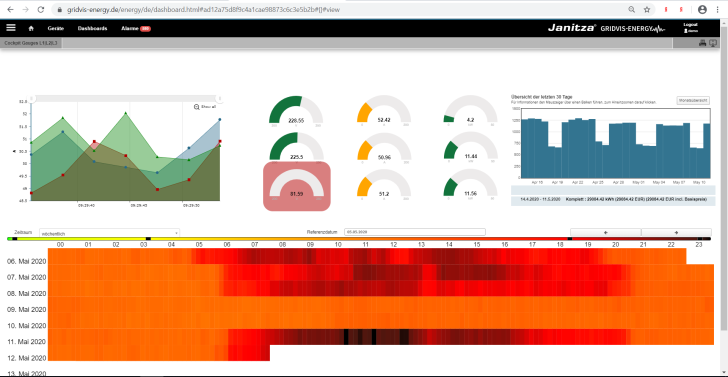

Анимированная страница топологии ПО GridVis

Собранная системой информация поможет специалистам завода в планировании потребления электроэнергии и разработке программ энергосбережения.

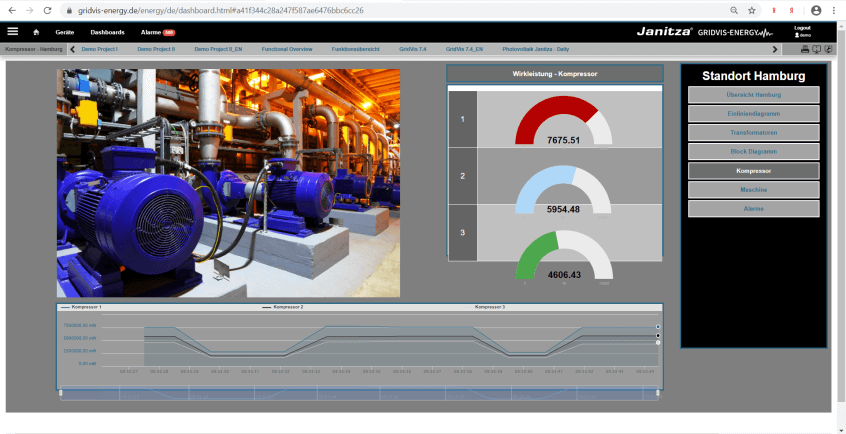

Учет и мониторинг расхода электроэнергии и неэлектрических ресурсов (тепловая энергия, вода, сжатый воздух)

Перспективы развития системы:

Система состоит из отдельных аппаратных модулей, что позволит постепенно, по мере необходимости, расширять систему, устанавливая в нее типовые модули.
Система позволяет, без больших капиталовложений, организовать учет и мониторинг расхода в реальном времени как электроэнергии, так и неэлектрических ресурсов (тепловая энергия, вода, сжатый воздух и т.д.).
Система имеет возможность организации технологического мониторинга (диспетчерского контроля режимов работы оборудования), контролировать в реальном времени состояния исполнительных механизмов, приборов и энергооборудования.
