Гибкие кабели управления Helukabel

Поделиться:
06.05.2016

Гибкий кабель управления Helukabel


Кабель управления JZ-500

Кабели JZ-500 используются в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, системах кондиционирования, а также на сталелитейном производстве. Подходит для стационарной прокладки или гибкого варианта применения, при средних механических нагрузках без растягивающих усилий. Жёлто-зелёная жила, предназначенная для заземления, расположена в верхнем слое повива. Цифровая маркировка жил.

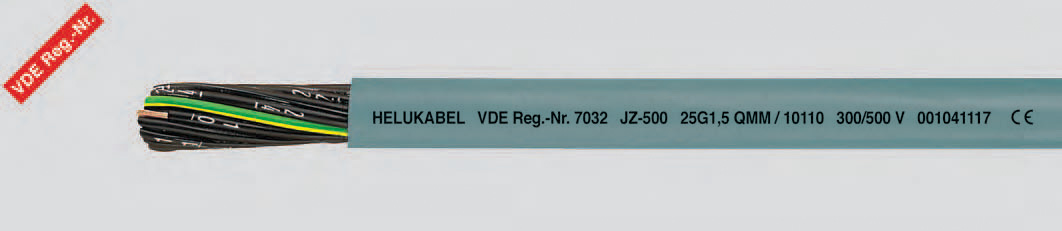

Кабель управления JZ-500

Характеристики JZ-500
Диапазон температур при изгибах от-5ºС до +80ºС
при неподвижном состоянии от −40ºС до +80ºС
Номинальное напряжение Uo/U: 300/500 В
Испытательное напряжение переменный ток, 50 Гц — 4000 В
Минимальный радиус изгиба кабеля примерно 7,5 х диаметр кабеля
Изоляция из специального ПВХ-пластиката

Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий.

В наличии на складе!

Число жил х сечение, мм²
 Кабель
Артикул
 Втулочный наконечник Кольцевой наконечник
Цвет Артикул Цвет Артикул
3G0.75 10031 Втулочный наконечник серый 93030
 Кольцевой наконечник 5 и 6 мм красный
 91481
D=5 мм

3G1
 10061
 Втулочный наконечник красный
 91352
3G1.5
 10091
 Втулочный наконечник чёрный 91353
 91482
D=6 мм
3G2.5 10121 Втулочный наконечник синий 91387 Кольцевой наконечник 5 мм синий 91485
D=5 мм
4G0.5
 10004
 Втулочный наконечник белый
 91860
 Кольцевой наконечник 5 и 6 мм красный
 91481
D=5 мм

4G0.75
 10033
 Втулочный наконечник серый
 93030
4G1
 10063
 Втулочный наконечник красный
 91352
 91482
D=6 мм
4G1.5  10093  Втулочный наконечник чёрный  91353
4G2.5
 10123
 Втулочный наконечник синий
 91387
 Кольцевой наконечник 5 и 6 мм жёлтый
 91489
D=5 мм
4G4
 10142
 Втулочный наконечник серый
 91388
 91491
D=6 мм
7G1.5
 10098
 Втулочный наконечник чёрный
 91353
 Кольцевой наконечник 5 и 8 мм синий
 91485
D=5 мм
7G16
 10157
 Втулочный наконечник синий
 91887
 96402
D=8 мм
12G1.5
 10103
 Втулочный наконечник чёрный
 91353
 Кольцевой наконечник 6 мм красный
 96402
D=6 мм
D – диаметр отверстия под винт
кольцевой наконечник


Кабель управления OZ-500

Используются в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, системах кондиционирования, а также на сталелитейном производстве. Подходит для стационарной прокладки или гибкого варианта применения, при средних механических нагрузках без растягивающих усилий. Нет наличия жёлто-зелёной жилы, предназначенной для заземления.

Характеристики OZ-500
Диапазон температур при изгибах от-5ºС до +80ºС
при неподвижном состоянии от −40ºС до +80ºС
Номинальное напряжение Uo/U: 300/500 В
Испытательное напряжение переменный ток, 50 Гц — 4000 В
Минимальный радиус изгиба кабеля примерно 7,5 х диаметр кабеля
Изоляция из специального ПВХ-пластиката

Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий.

В наличии на складе!

Число жил х сечение, мм²
 Кабель
Артикул
 Втулочный наконечник Кольцевой наконечник
Цвет Артикул Цвет Артикул
2x0.5
 10001
 Втулочный наконечник белый
 91860
91481
D=5 мм

4x0.5  10005
 91482

D=5 мм

D – диаметр отверстия под винт
кольцевой наконечник



Кабель управления JB-500

Такой кабель подходит для использования в производственном оборудовании, для систем очистки воздуха и сталелитейном производстве. Жила, предназначенная для заземления, расположена в верхнем слое повива. Цветовая маркировка жил.


Характеристики JB-500
Диапазон температур при изгибах от-5ºС до +80ºС
при неподвижном состоянии от −40ºС до +80ºС
Номинальное напряжение Uo/U: 300/500 В
Испытательное напряжение переменный ток, 50 Гц — 4000 В
Минимальный радиус изгиба кабеля примерно 7,5 х диаметр кабеля
Сопротивление изоляции не менее 20 МОм х км

Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий.

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
11027 3G0,75 метр 5,5
11078 3G1,5 метр 6,7
11080 4G1,5 метр 7,3
11006 5G0,5 метр 6,2
11009 7G0,5 метр 7,4
11059 7G1 метр 8,6
11089 12G1,5 метр 12,1

Х = без жёлто-зелёной жилы;
G — с жёлто-зелёной жилой.


Кабель управления JZ-500 HMH

Данный кабель управления применяется как измерительный, контрольный кабель управления в приборостроении, транспортерах, системах кондиционирования, в цехах для литья и производства стали. Предназначен для прокладки в сухих, влажных помещениях, над/по/под, а также в стене и бетоне, исключая прямую прокладку в бетон при тряске и уплотнении. Содержит жёлто-зелёную жилу, предназначенную для заземления. Цифровая маркировка жил.

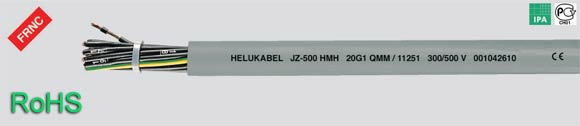

Кабель управления JZ-500 HMH

Характеристики JB-500
Диапазон температур при изгибах от-5ºС до +70ºС
при неподвижном состоянии от −40ºС до +70ºС
Номинальное напряжение Uo/U: 300/500 В
Испытательное напряжение переменный ток, 50 Гц — 2000 В
Минимальный радиус изгиба кабеля при многократных изгибах около 12,5 х диаметр кабеля
Гибкий кабель управления, без галогеносодержащих веществ соответствует DIN VDE 0282 часть 9 и DIN VDE 0250 часть 214

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
11267 12G1,5 метр 12,1
11261 3G1,5 метр 6,7
11278 3G2,5 метр 8,3
11291 3G4 метр 10,6
11262 4G1,5 метр 7,3
11279 4G2,5 метр 9,1
11292 4G4 метр 11,7
11263 5G1,5 метр 8,2
11264 7G1,5 метр 9,8

G — с жёлто-зелёной жилой.


Кабель управления JZ-600

Применяется в производственном оборудовании, поточных и производственных линиях, а также в системах очистки воздуха и сталелитейном производстве. Внешняя оболочка – специальный PVC-материал черного цвета; устойчив к УФ-излучению. Предназначенная для заземления жила расположена в верхнем слое повива, непосредственно под внешней оболочкой кабеля. Цифровая маркировка.

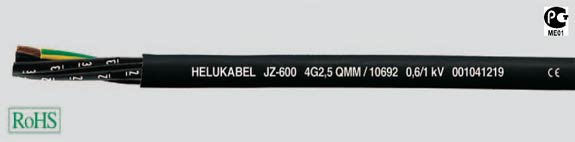

Кабель управления JZ-600

Характеристики JZ-600
Диапазон температур при изгибах от-5ºС до +80ºС
при неподвижном состоянии от −40ºС до +80ºС
Номинальное напряжение Uo/U — 0,6/1 кВ
Испытательное напряжение переменный ток, 50 Гц — 4000 В
Минимальный радиус изгиба кабеля примерно 7,5 х диаметр кабеля
Сопротивление изоляции не менее 20 МОм х км
Гибкий кабель управления, без галогеносодержащих веществ соответствует DIN VDE 0282 часть 9 и DIN VDE 0250 часть 214

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
10674 18G1,5 метр 19,7
10657 3G1,5 метр 9,1
10690 3G2,5 метр 9,9
10659 4G1,5 метр 9,9
10692 4G2,5 метр 11,1
10587 5G0,75 метр 8,8
10661 5G1,5 метр 11,0
10694 5G2,5 метр 12,4
10718 5G6 метр 17,3
10591 7G0,75 метр 10,7
10664 7G1,5 метр 13,3
10630 12G1 метр 14,5

Х = без жёлто-зелёной жилы; G — с жёлто-зелёной жилой.
