Анализатор качества мощности UMG 104

Сортировать по наличию:
Показывать по:
UMG 104 UL - 52.20.201
UMG 104 UL - 52.20.201 (Артикул: 52.20.201)
Артикул: 52.20.201
Технические характеристики
  • Напряжение питания, В: 95-240 В AC/135-340 В DC
  • ЖК дисплей: Монохромный
  • Встроенная память: 4 Мб
  • Измерение гармоник: До 40-й
  • Переходные процессы: Нет
  • Тип монтажа: DIN-рейка
  • RS 485 (Modbus RTU): Есть
  • Profibus DP: Нет
  • Ethernet: Нет
  • USB: Нет
  • Количество в упаковке: 1
Технические характеристики
Техническая документация
Техническая документация
На складе
На складе
  Наличие на складах Доставка до пункта самовывоза
  Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара
между складами «МИГ Электро».


Для заказа обращайтесь к менеджерам компании

UMG 104 - 52.20.003
UMG 104 - 52.20.003 (Артикул: 52.20.003)
Артикул: 52.20.003
Технические характеристики
  • Напряжение питания, В: 50-110 В AC/50-155 В DC
  • ЖК дисплей: Монохромный
  • Встроенная память: 4 Мб
  • Измерение гармоник: До 40-й
  • Переходные процессы: Нет
  • Тип монтажа: DIN-рейка
  • RS 485 (Modbus RTU): Есть
  • Profibus DP: Нет
  • Ethernet: Нет
  • USB: Нет
  • Количество в упаковке: 1
Технические характеристики
Техническая документация
Техническая документация
На складе
На складе
  Наличие на складах Доставка до пункта самовывоза
  Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара
между складами «МИГ Электро».


Для заказа обращайтесь к менеджерам компании

UMG 104 - 52.20.205
UMG 104 - 52.20.205 (Артикул: 52.20.205)
Артикул: 52.20.205
Технические характеристики
  • Степень защиты, IP: 20
  • Напряжение питания, В: 20-70 В AC/20-50 В DC
  • ЖК дисплей: Монохромный
  • Встроенная память: 4 Мб
  • Измерение гармоник: До 40-й
  • Переходные процессы: Нет
  • Тип монтажа: DIN-рейка
  • RS 485 (Modbus RTU): Есть
  • Profibus DP: Нет
  • Ethernet: Нет
  • USB: Нет
  • Количество в упаковке: 1
Технические характеристики
Техническая документация
Техническая документация
На складе
На складе
  Наличие на складах Доставка до пункта самовывоза
  Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара
между складами «МИГ Электро».


Для заказа обращайтесь к менеджерам компании

UMG 104 P UL - 52.20.202
UMG 104 P UL - 52.20.202 (Артикул: 52.20.202)
Артикул: 52.20.202
Технические характеристики
  • Напряжение питания, В: 95-240 В AC/135-340 В DC
  • ЖК дисплей: Монохромный
  • Встроенная память: 4 Мб
  • Измерение гармоник: До 40-й
  • Переходные процессы: Нет
  • Тип монтажа: DIN-рейка
  • RS 485 (Modbus RTU): Есть
  • Profibus DP: Есть
  • Ethernet: Нет
  • USB: Нет
  • Количество в упаковке: 1
Технические характеристики
Техническая документация
Техническая документация
На складе
На складе
  Наличие на складах Доставка до пункта самовывоза
  Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара
между складами «МИГ Электро».


Для заказа обращайтесь к менеджерам компании


Описание и характеристики анализаторов мощности UMG 104

Анализаторы мощности UMG 104 компании Janitza оборудованы процессором цифровых сигналов DSP на 500 МГц. Непрерывное сканирование 8 каналов с частотой 20 кГц на канал позволяет осуществлять запись всех электрических параметров (больше чем 800 значений), минимальные — и максимальные значения, и главные значения качества мощности, такие как гармоники (до 40-ой, каждой фазы с обнаружением направления).

Используя современную архитектуру коммуникации, приобретенные данные поступают к центральному местоположению, в мощные базы данных, где централизованно накапливаются и представляются доступными для дальнейшей обработки в открытой архитектуре. Легкая интеграция в существующую систему управления здания или среду PLC расширяет производительности UMG 104.

Новые функциональные возможности:

  • kWh-счётчик, kvarh-счётчик
  • Многофункциональный измеритель мощности
  • Анализатор гармоник
  • Отслеживание состояния
  • Регистрация событий
  • Запись данных

UMG 104 имеет 4 входа по току и 4 входа по напряжению, что позволяет производить измерения до 4 однофазных цепей. Потенциальные применениями являются Центры обработки данных (ЦОД) , офисные здания, центры управления двигателем, и т.д.

Возможности коммуникации

Прибор имеет быструю и безопасную коммуникацию по Modbus и Profibus. Дополнительные интерфейсы позволяют осуществить интеграцию анализаторов мощности в ПЛК (PLC) или системы автоматизации здания. Использование открытых стандартов протоколов передачи данных предлагает большую гибкость пользователю. Так же UMG 104 может осуществлять передачу данных через интерфейс RS485 со скоростью до 921.6 kB/s с другими приборами этой-же серии.

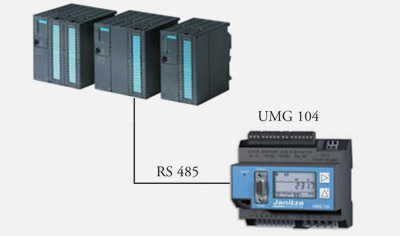

Пример подключения к ПЛК (PLC) с использованием Profibus или Modbus


Имея интерфейс Modbus, Вы можете подключить UMG 104 к Ethernet, при помощи функции Modbus- шлюз (например используя UMG 508, UMG 604, ...). Любой прибор с Modbus RTU интерфейсом может быть подключён, при соответствии его формата данных и функциональных кодов. Данные могут быть измерены, масштабированы и зарегистрированы.

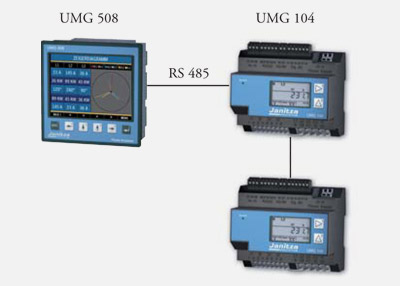

Пример Ethernet — шлюза
