Модульные станции ввода-вывода ET 200SP

Станция SIMATIC ET 200SP является очень гибкой масштабируемой системой удаленного ввода-вывода, предназначенной для подключения к системе управления через PROFINET и передачи данных от датчиков и сигналов управления исполнительными устройствами в схемах автоматизации различных технологических процессов.

Монтаж SIMATIC ET 200SP осуществляется на стандартную профильную 35-мм шину и, как правило, включает в свой состав:

• интерфейсный модуль для обмена данными с ведущим устройством сети PROFINET;
• не более 64 периферийных модулей ввода-вывода дискретных и аналоговых сигналов устанавливаемых на базовые блоки в любом сочетании;
• базовые блоки снабжены съемными терминальными коробками (клеммы типа Push-in) для подключения проводников питания, датчиков и исполнительных устройств, блоки устанавливаются на 35-мм рейку с правой стороны от интерфейсных модулей IM 155-6 и соединяются внутренней шиной;
• сервер модуль, завершающий внутреннюю шину станции.

В случае применения, взамен интерфейсных модулей, модулей центрального процессора CPU 1510SP или CPU 1512SP c установленной программой станция ET200SP становится периферийным контроллером, что позволит выполнять не только функции передачи данных, но и реализовать алгоритм управления исполнительными устройствами в автономном режиме.

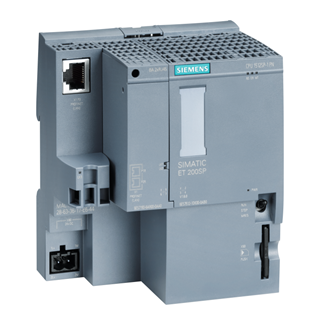

Центральный процессор CPU1510SP-1PN с сетевым адаптером BA 2xRJ45

• ЦПУ с рабочей памятью: 100 кБ для программы и 750 кБ для данных
• Интерфейс: PROFINET IRT
• Коммутатор 3-х канальный (1хRJ45 + адаптер)
• Число периферийных модулей – 64
• Заказной номер: 6ES7510-1DJ00-0AB0

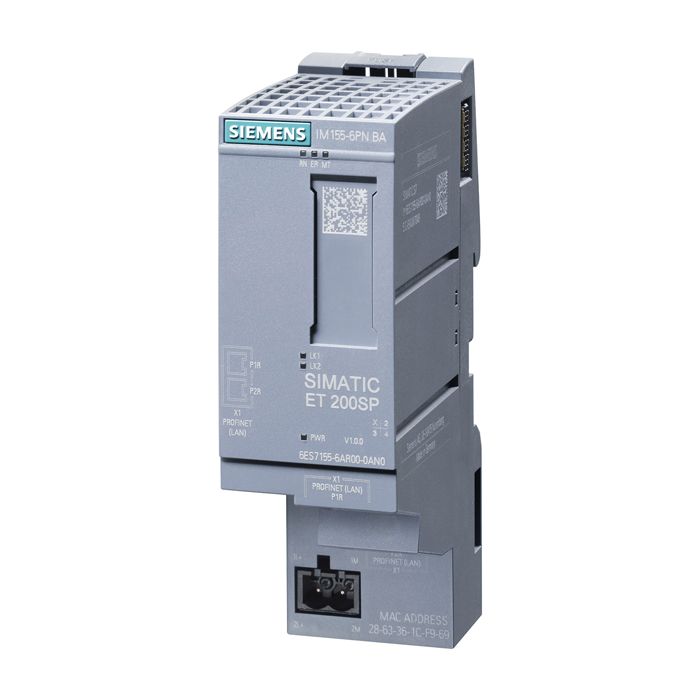

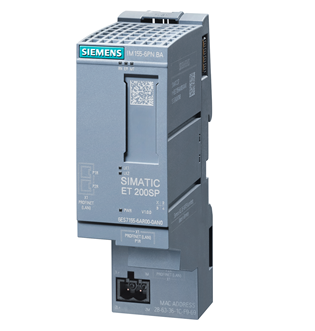

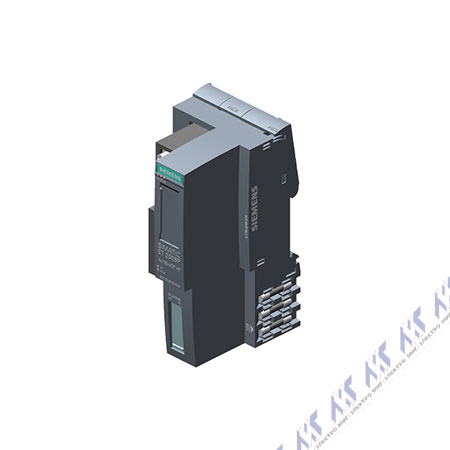

Интерфейсный модуль IM155-6 PN BASIC

• Сеть PROFINET
• Число периферийных модулей – 12
• Сервер-модуль в комплекте
• Заказной номер: 6ES7155-6AR00-0AN0

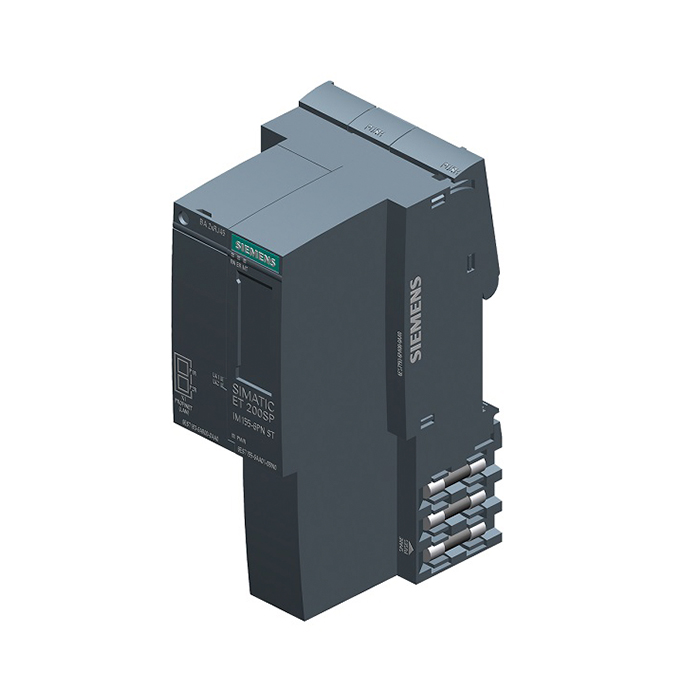

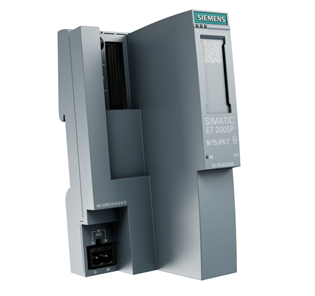

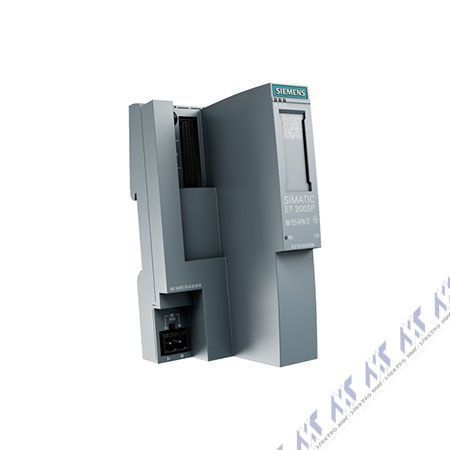

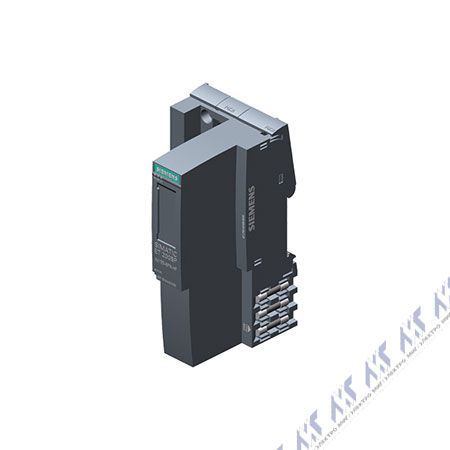

Интерфейсный модуль IM155-6 PN ST

• Сеть PROFINET
• Число периферийных модулей – 32 ( включая серверный модуль)
• Без сетевого адаптера
• Заказной номер: 6ES7155-6AU00-0BN0

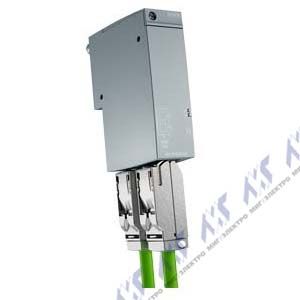

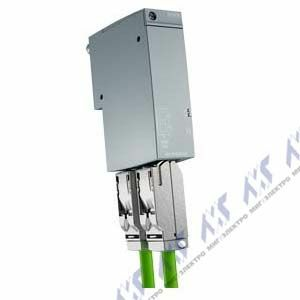

Шинный сетевой адаптер BA 2xRJ45

• Подключение к сети PROFINET
• Число разъемов RJ45 – 2
• Заказной номер: 6ES7193-6AR00-0AA0

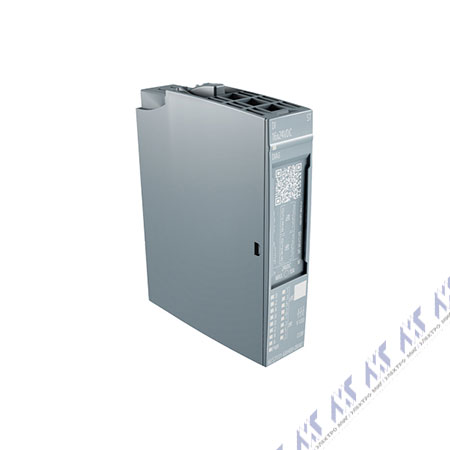

Модуль вывода дискретных сигналов DQ 4x24VDC/2A ST

• Число дискретных выходов – 4
• Ток нагрузки на один выход -2А
• Напряжение 24V пост.тока
• Наличие функции диагностика модуля
• Монтаж на базовый блок типа А0
• Заказной номер: 6ES7132-6BD20-0BA0

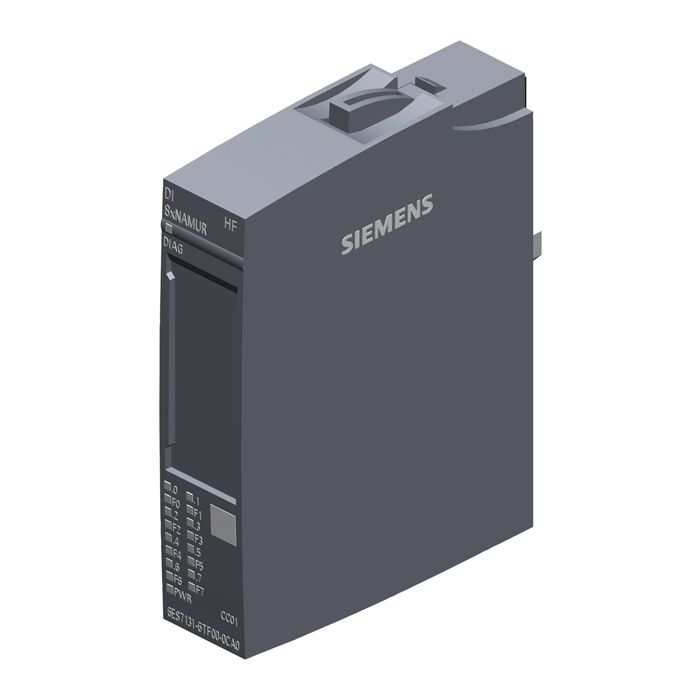

Модуль ввода дискретных сигналов DI 8x24VDC BASIC, диагностика модуля

• Число дискретных входов – 8
• Напряжение 24V пост.тока
• Наличие функции диагностика модуля
• Монтаж на базовый блок типа А0
• Заказной номер: 6ES7131-6BF00-0AA0

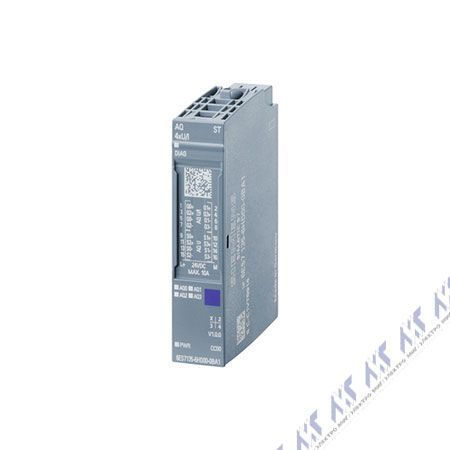

Модуль вывода аналоговых сигналов AQ 4xU/I ST

• Число аналоговых выходов – 4
• Характер выход.сигнала - 0…20mA или 0…10V
• Наличие функции диагностика модуля
• Преобразование: 16 бит, +/- 0,3%
• Монтаж на базовый блок типа А0 или А1
• Заказной номер: 6ES7135-6HD00-0BA1

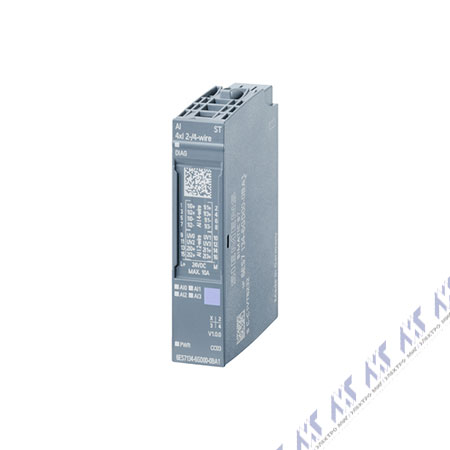

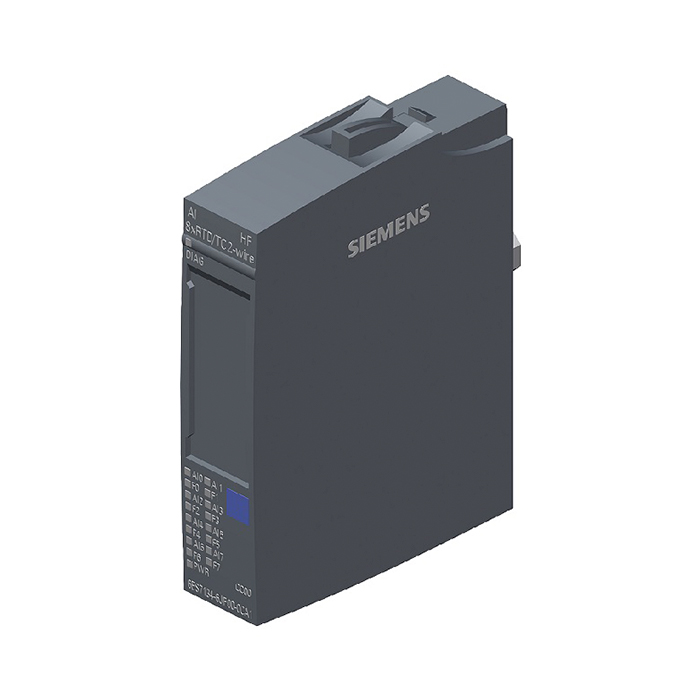

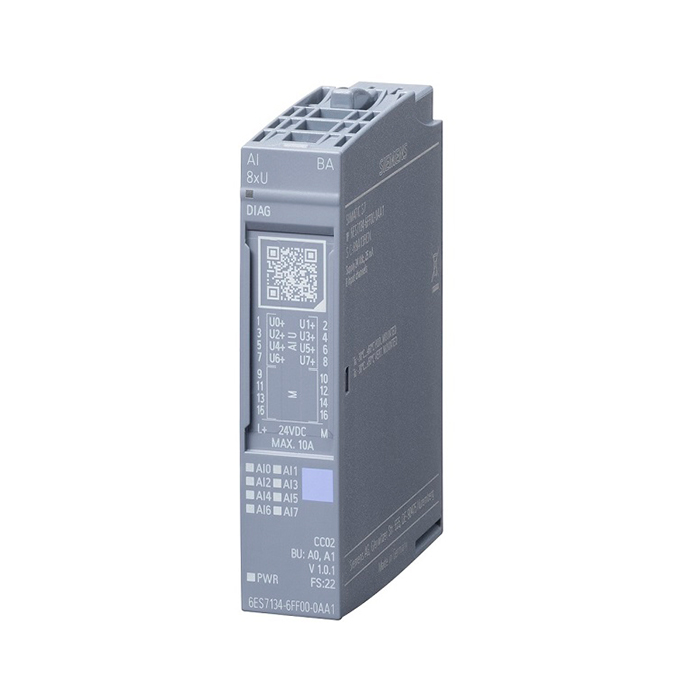

Модуль ввода аналоговых сигналов AI 4xU/I ST

• Число аналоговых входов – 4
• Характер вход.сигнала - 0…20mA или 0…10V
• Наличие функции диагностика модуля
• Подключение датчиков 2-х проводное
• Преобразование: 16 бит, +/- 0,3%
• Монтаж на базовый блок типа А0 или А1
• Заказной номер: 6ES7134-6HD00-0BA1

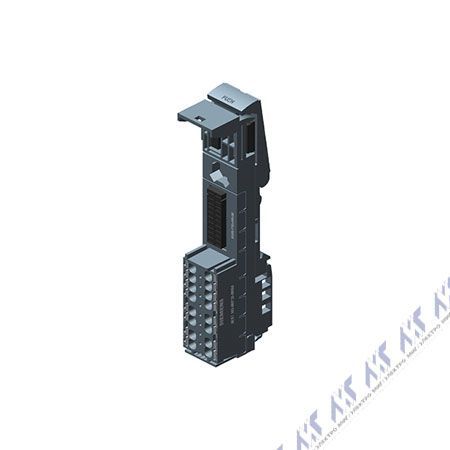

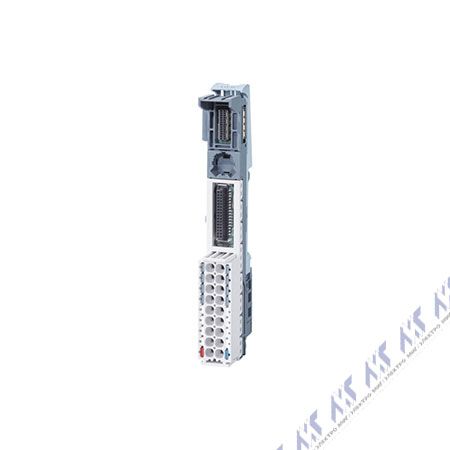

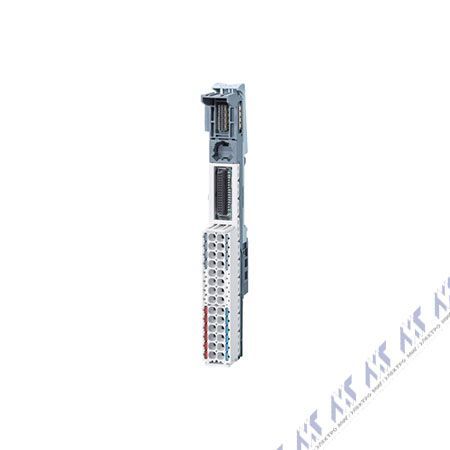

Базовый блок BU15 светлый

• Число клемм внешних подключений – 16
• Втычные клеммы Push-in
• Типоразмер А0
• Монтаж в начале каждой потенциальной группы
• Без встроенного датчика температурной компенсации
• Габаритный размер, ШхВ(мм):15х117
• Заказной номер: 6ES7193-6BP00-0DA0

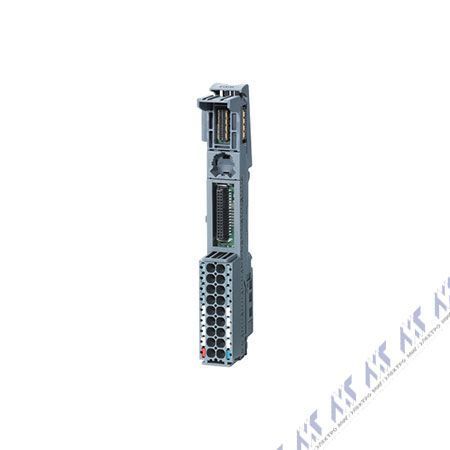

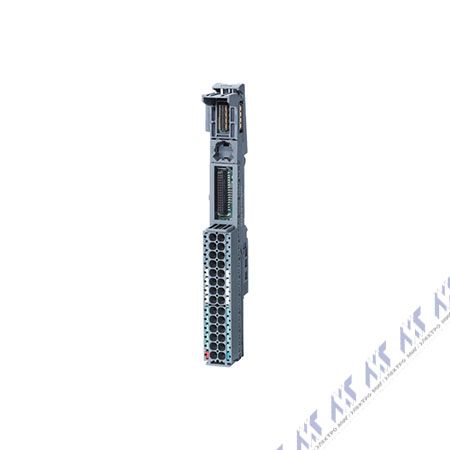

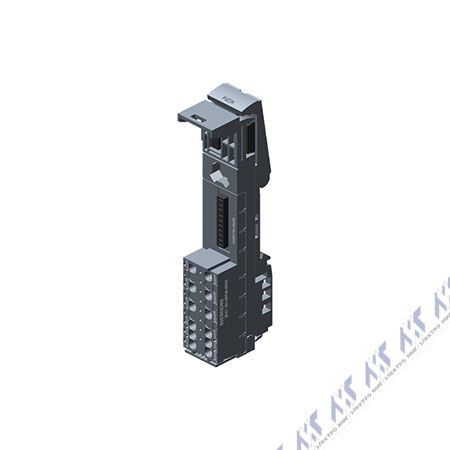

Базовый блок BU15 темный

• Число клемм внешних подключений – 16
• Втычные клеммы Push-in
• Типоразмер А1
• Со встроенным датчиком температурной компенсации
• Габаритный размер, ШхВ(мм):15х117
• Заказной номер: 6ES7193-6BP00-0BA1

Примечание: подключение внешних цепей контроллера целесообразно выполнять монтажными проводами или кабелями фирмы HELUKABEL с использованием изолированных наконечников и клеммых зажимов PHOENIX CONTACT.
