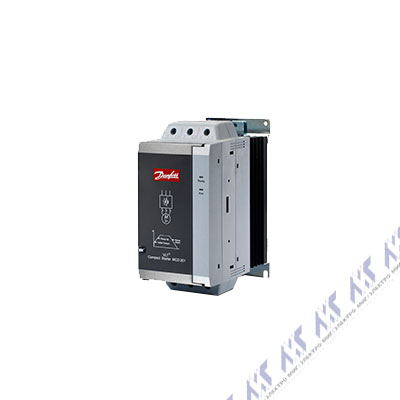

Устройства плавного пуска Compact Starter MCD 200
Сортировать по наличию:
Показывать по:
175G5166
175G5166 (Артикул: 175G5166)
Технические характеристики
Технические характеристики
- Мощность, кВт: 15
- Номинальный ток, А: 34
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 110-220/380-440 AC
- Панель управления: Отсутствует
- Тип монтажа: DIN-рейка / на панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 203x98x163
- Количество в упаковке: 1
- Вес, кг.: 2
На складе
На складе
| Наличие на складах | Доставка до пункта самовывоза | ||
| Москва: 1 шт | На следующий рабочий день | ||
| Санкт-Петербург: 0 шт | 3-4 рабочих дня | ||
| Екатеринбург: 0 шт | 3-4 рабочих дня | ||
| Казань: 0 шт | 3-4 рабочих дня | ||
|
Самовывоз осуществляется после оплаты. Указаны ориентировочные сроки перемещения товара между складами «МИГ Электро». |
|||
Цена: по запросу
В КОРЗИНУ
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа
175G5172
175G5172 (Артикул: 175G5172)
Технические характеристики
Технические характеристики
- Мощность, кВт: 55
- Номинальный ток, А: 100
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 110-220/380-440 AC
- Панель управления: Отсутствует
- Тип монтажа: На панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 215x145x191
- Количество в упаковке: 1
- Вес, кг.: 4
На складе
На складе
| Наличие на складах | Доставка до пункта самовывоза | ||
| Москва: 3 шт | На следующий рабочий день | ||
| Санкт-Петербург: 0 шт | 3-4 рабочих дня | ||
| Екатеринбург: 0 шт | 3-4 рабочих дня | ||
| Казань: 0 шт | 3-4 рабочих дня | ||
|
Самовывоз осуществляется после оплаты. Указаны ориентировочные сроки перемещения товара между складами «МИГ Электро». |
|||
Цена: по запросу
В КОРЗИНУ
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа
175G9001
175G9001 (Артикул: 175G9001)
Технические характеристики
Технические характеристики
- Количество в упаковке: 1
На складе
На складе
| Наличие на складах | Доставка до пункта самовывоза | ||
| Москва: 12 шт | На следующий рабочий день | ||
| Санкт-Петербург: 0 шт | 3-4 рабочих дня | ||
| Екатеринбург: 0 шт | 3-4 рабочих дня | ||
| Казань: 0 шт | 3-4 рабочих дня | ||
|
Самовывоз осуществляется после оплаты. Указаны ориентировочные сроки перемещения товара между складами «МИГ Электро». |
|||
Цена: по запросу
В КОРЗИНУ
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа
175G5165
175G5165 (Артикул: 175G5165)
Технические характеристики
Технические характеристики
- Мощность, кВт: 7
- Номинальный ток, А: 18
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 110-220/380-440 AC
- Панель управления: Отсутствует
- Тип монтажа: DIN-рейка / на панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 203x98x163
- Количество в упаковке: 1
- Вес, кг.: 2
175G5167
175G5167 (Артикул: 175G5167)
Технические характеристики
Технические характеристики
- Мощность, кВт: 18.5
- Номинальный ток, А: 42
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 110-220/380-440 AC
- Панель управления: Отсутствует
- Тип монтажа: DIN-рейка / на панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 203x98x163
- Количество в упаковке: 1
- Вес, кг.: 2
175G5168
175G5168 (Артикул: 175G5168)
Технические характеристики
Технические характеристики
- Мощность, кВт: 22
- Номинальный ток, А: 48
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 110-220/380-440 AC
- Панель управления: Отсутствует
- Тип монтажа: DIN-рейка / на панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 203x98x163
- Количество в упаковке: 1
- Вес, кг.: 2
175G5169
175G5169 (Артикул: 175G5169)
Технические характеристики
Технические характеристики
- Мощность, кВт: 30
- Номинальный ток, А: 60
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 110-220/380-440 AC
- Панель управления: Отсутствует
- Тип монтажа: DIN-рейка / на панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 203x98x163
- Количество в упаковке: 1
- Вес, кг.: 2
175G5170
175G5170 (Артикул: 175G5170)
Технические характеристики
Технические характеристики
- Мощность, кВт: 37
- Номинальный ток, А: 75
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 110-220/380-440 AC
- Панель управления: Отсутствует
- Тип монтажа: На панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 215x145x191
- Количество в упаковке: 1
- Вес, кг.: 4
175G5171
175G5171 (Артикул: 175G5171)
Технические характеристики
Технические характеристики
- Мощность, кВт: 45
- Номинальный ток, А: 85
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 110-220/380-440 AC
- Панель управления: Отсутствует
- Тип монтажа: На панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 215x145x191
- Количество в упаковке: 1
- Вес, кг.: 4
175G5173
175G5173 (Артикул: 175G5173)
Технические характеристики
Технические характеристики
- Мощность, кВт: 75
- Номинальный ток, А: 140
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP00
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 110-220/380-440 AC
- Панель управления: Отсутствует
- Тип монтажа: На панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 240x202x212
- Количество в упаковке: 1
- Вес, кг.: 6.1
175G5174
175G5174 (Артикул: 175G5174)
Технические характеристики
Технические характеристики
- Мощность, кВт: 90
- Номинальный ток, А: 170
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP00
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 110-220/380-440 AC
- Панель управления: Отсутствует
- Тип монтажа: На панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 240x202x212
- Количество в упаковке: 1
- Вес, кг.: 6.1
175G5175
175G5175 (Артикул: 175G5175)
Технические характеристики
Технические характеристики
- Мощность, кВт: 110
- Номинальный ток, А: 200
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP00
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 110-220/380-440 AC
- Панель управления: Отсутствует
- Тип монтажа: На панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 240x202x212
- Количество в упаковке: 1
- Вес, кг.: 6.1
175G5176
175G5176 (Артикул: 175G5176)
Технические характеристики
Технические характеристики
- Мощность, кВт: 7
- Номинальный ток, А: 18
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 24 AC/DC
- Панель управления: Отсутствует
- Тип монтажа: DIN-рейка / на панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 203x98x163
- Количество в упаковке: 1
- Вес, кг.: 2
175G5177
175G5177 (Артикул: 175G5177)
Технические характеристики
Технические характеристики
- Мощность, кВт: 15
- Номинальный ток, А: 34
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 24 AC/DC
- Панель управления: Отсутствует
- Тип монтажа: DIN-рейка / на панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 203x98x163
- Количество в упаковке: 1
- Вес, кг.: 2
175G5178
175G5178 (Артикул: 175G5178)
Технические характеристики
Технические характеристики
- Мощность, кВт: 18.5
- Номинальный ток, А: 42
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 24 AC/DC
- Панель управления: Отсутствует
- Тип монтажа: DIN-рейка / на панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 203x98x163
- Количество в упаковке: 1
- Вес, кг.: 2
175G5179
175G5179 (Артикул: 175G5179)
Технические характеристики
Технические характеристики
- Мощность, кВт: 22
- Номинальный ток, А: 48
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 24 AC/DC
- Панель управления: Отсутствует
- Тип монтажа: DIN-рейка / на панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 203x98x163
- Количество в упаковке: 1
- Вес, кг.: 2
175G5180
175G5180 (Артикул: 175G5180)
Технические характеристики
Технические характеристики
- Мощность, кВт: 30
- Номинальный ток, А: 60
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 24 AC/DC
- Панель управления: Отсутствует
- Тип монтажа: DIN-рейка / на панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 203x98x163
- Количество в упаковке: 1
- Вес, кг.: 2
175G5181
175G5181 (Артикул: 175G5181)
Технические характеристики
Технические характеристики
- Мощность, кВт: 37
- Номинальный ток, А: 75
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 24 AC/DC
- Панель управления: Отсутствует
- Тип монтажа: На панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 215x145x191
- Количество в упаковке: 1
- Вес, кг.: 4
175G5182
175G5182 (Артикул: 175G5182)
Технические характеристики
Технические характеристики
- Мощность, кВт: 45
- Номинальный ток, А: 85
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 24 AC/DC
- Панель управления: Отсутствует
- Тип монтажа: На панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 215x145x191
- Количество в упаковке: 1
- Вес, кг.: 4
175G5183
175G5183 (Артикул: 175G5183)
Технические характеристики
Технические характеристики
- Мощность, кВт: 55
- Номинальный ток, А: 100
- Номинальное напряжение, В: 3х200-440
- Степень защиты, IP: IP20
- Номинальная частота, Гц: 45-66
- Напряжение питания, В: 24 AC/DC
- Панель управления: Отсутствует
- Тип монтажа: На панель
- Байпасный контактор: Встроенный байпас
- Протоколы передачи данных: Внешний модуль
- Рабочий температурный диапазон: от -10 °C до 60 °C
- Габаритные размеры(ВxШxГ), мм: 215x145x191
- Количество в упаковке: 1
- Вес, кг.: 4
Компактное устройство плавного пуска VLT® MCD 200
- Компактное устройство плавного пуска для двигателей мощностью до 110 кВт
- Плавные изменения напряжения, пуск с ограничением по току и встроенная защита двигателя
- Встроенный байпасный контактор уменьшает рассеивание тепла.
- Широкий диапазон мощности и ряд опциональных модулей
Под маркой VLT® MCD 200 выпускаются две модели устройств плавного пуска, предназначенных для работы в диапазоне мощности 7,5 – 110 кВт.
Устройства данной серии легко монтируются на DIN-рейку (модели мощностью до 30 кВт), работают по схеме двух или трехпроводного управления пуском/остановом и имеют отличные пусковые способности (4 x Iном в течение 6 секунд).
Высокие номинальные пусковые значения 4 x Iном в течение 20 секунд.
Дистанционное управление
Дистанционное управление устройствами MCD 201 и MCD 202 обеспечивается при помощи внешней панели управления.
Панель управления (IP 54/NEMA 12) монтируется на передней панели шкафа и обеспечивает посредством протокола RS-485 дистанционное управление, ото- бражение состояния и контроль двигателя для одного устройства плавного пуска VLT®.
Таблица типоразмеров VLT® MCD 200
| Мощность (кВт) | Номинальный ток AC-53b* (A) | Размеры (мм) В x Ш x Г | Сертификаты |
| 7,5 |
18 A: 4-6: 354 |
203 x 98 x 165 |
UL C – UL CE CCC C-tick Lloyds |
| 15 |
34 A: 4-6: 354 |
||
| 18 |
42 A: 4-6: 354 |
||
| 22 |
48 A: 4-6: 354 |
||
| 30 |
60 A: 4-6: 354 |
||
| 37 |
75 A: 4-6: 594 |
215 x 145 x 193 |
|
| 45 |
85 A: 4-6: 594 |
||
| 55 |
100 A: 4-6: 594 |
||
| 75 |
140 A: 4-6: 594 |
240 x 202 x 214 |
|
| 90 |
170 A: 4-6: 594 |
||
| 110 |
200 A: 4-6: 594 |
Технические характеристики

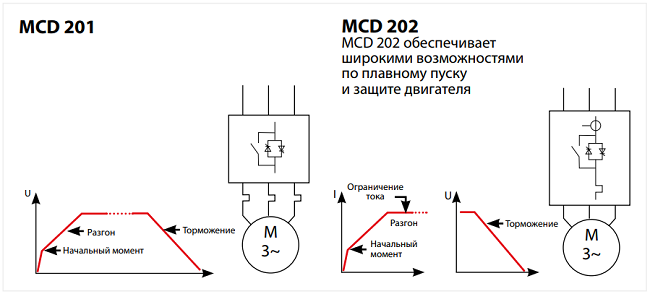

| Компактное устройство плавного пуска VLT® MCD 201 | Компактное устройство пуска VLT® MCD 202 |
|---|---|
| Общее представление | |
|
Плавный пуск Плавный останов 7,5 – 110 кВт при 400 В Сетевое напряжение 200 – 575 В Управляющее напряжение 110 – 440 В переменного тока или 24 В переменного/постоянного тока Тиристорное управление по двум фазам |
Пуск с токоограничением Плавный останов Защита двигателя 7,5 – 110 кВт при 400 В Сетевое напряжение 200 – 575 В Управляющее напряжение 110 – 440 В переменного тока - или 24 В переменного/постоянного тока Тиристорное управление по 2 фазам |
|
Пуск/останов |
|
|
Регулировка времени нарастания напряжения Регулируемый начальный крутящий момент Регулировка времени снижения напряжения |
Пуск с ограничением тока Разгон с начальной величины тока Регулировка времени снижения напряжения |
|
Защита |
|
|
|
Перегрузка двигателя (класс с регулируемым отключением) Превышение времени пуска Обратное чередование фаз Вход термистора двигателя К.з. тиристора – пуск не выполняется Неисправность питания – пуск не выполняется Мгновенная перегрузка |
|
Выходы |
|
|
Одно выходное реле: - Управление линейным контактором |
Два выходных реле: - Управление линейным контактором “в работе” / “отключен” |
| Управление | |
|
Двух- или трехпроводное управление Параметрирование при помощи трех поворотных переключателей Кнопка перезапуска Дополнительно: Модули последовательной связи Комплект дистанционного управления ПО для компьютера |
Двух- или трехпроводное управление Параметрирование при помощи восьми поворотных переключателей Кнопка перезапуска Дополнительно: Модули последовательной связи Комплект дистанционного управления ПО для компьютера |
| Другие функции | |
|
Встроенный байпас, обеспечивающий минимальные размеры и значения тепловыделения во время работы в номинальном режиме Светодиодная индикация состояния IP 20 (7,5 – 55 кВт при 400 В) IP 00 (75 – 110 кВт при 400 В) Комплект для обеспечения доп. защиты |
Встроенный байпас, обеспечивающий минимальные размеры и значения тепловыделения во время работы в номинальном режиме Светодиодная индикация состояния IP 20 (7,5 – 55 кВт при 400 В) IP 00 (75 – 110 кВт при 400 В) Комплект для обеспечения доп. защиты |
