IBS IP CDIO/R 24-8

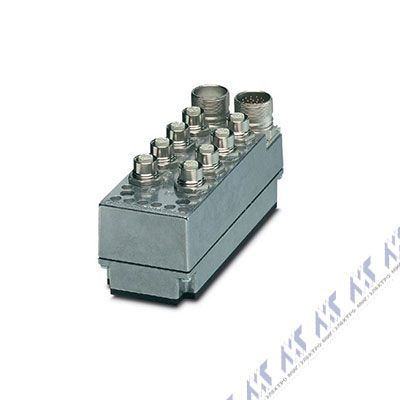

Модули IBS IP CDIO/R 24... используются в качестве узлов ввода-вывода для робототехники. Модули оснащены металлическими корпусами, что позволяет использовать их в сварочных аппаратах. Модуль может быть установлен непосредственно на соединительную коробку сварочного трансформатора. Подключение модулей производится с помощью 17-контактного круглого разъема. Кроме самой шины INTERBUS и питания подключаются также два сигнальных проводника: один для регулирования постоянного тока (KSR), другой для контроля вторичного контура (SK?). Эти сигнальные проводники подсоединяются с нижней стороны прибора .../SF и используются системой регулирования сварочного тока для решения задач управления и контроля.
Модули разделяются на 2 типа:
Модуль IBS IP CDIO 24-8 ... располагает 8 каналами, которые на выбор могут использоваться в качестве входов или выходов.
Модуль IBS IP CDIO 24-12/4/8 .. располагает 12 входами и 8 выходами.
