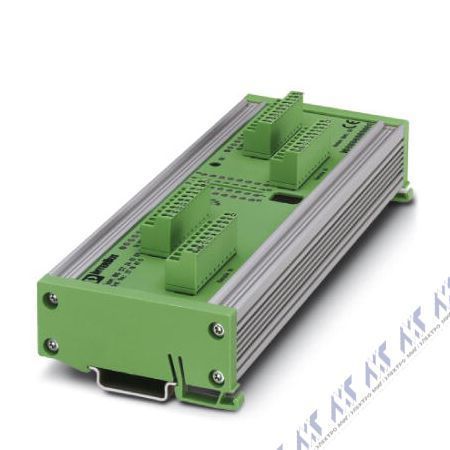

IBS CT 24 IO GT-T

Модуль сопряжения (шлюз) INTERBUS-CT для двух систем INTERBUS
Модули сопряжения INTERBUS-CT объединяют 2 системы INTERBUS на уровне ввода-вывода. По функциям соответствуют двум стандартным модулям ввода-вывода, входы и выходы которых связаны крест-накрест. С помощью этого устройства возможен обмен данными через INTERBUS в обоих направлениях между двумя любыми устройствами управления (до 10 слов (160 бит) за 1 цикл). Размер передаваемого пакета данных задается с помощью поворотного переключателя и может составлять от 1 байта до 10 слов (байтовая конфигурация возможна только для контроллера 4-го поколения). Выбранный размер пакета данных (в словах или байтах) отображается на 7-сегментном индикаторе. Модули устанавливаются непосредственно на удаленных шинах INTERBUS.
Подключение шины к модулю IBS CT 24 IO GT-T производится с помощью вставных клемм MINI-COMBICON. Модуль IBS CT 24 IO GT-LK с оптоволоконным интерфейсом оснащен штекерными соединителями F-SMA.
В модуле имеются цепи с развязкой по напряжен
