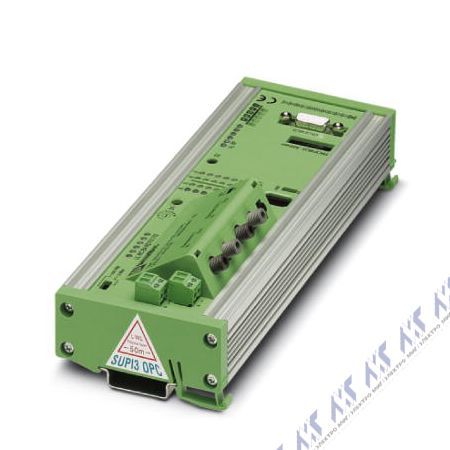

IBS-PB CT 24 IO GT-LK-OPC

Модуль сопряжения IBS-PB CT 24 IO GT-LK-OPC серии CT-Gateway предназначен для сопряжения систем полевой шины PROFIBUS и INTERBUS на уровне ввода-вывода. По функциям соответствует двум стандартным модулям ввода-вывода, входы и выходы которых связаны крест-накрест. До 10 слов информационных данных могут непосредственно передаваться в обеих направлениях через устройство управления. Размер пакета данных задается с помощью поворотного переключателя и может составлять от 1 байта до 10 слов. Модули устанавливаются непосредственно на двух удаленных шинах. Подключение к шине PROFIBUS производится с помощью 9-контактной вилки DSUB. Подключение к INTERBUS производится с помощью световодов и разъема F-SMA. В модуле предусмотрена функция регулирования мощности оптического сигнала, которая автоматически подстраивает мощность светодиода при ухудшении его характеристик в процессе старения, а таже при небольших повреждениях, благодаря чему обеспечивается бесперебойная работа системы. В шлюзе имеются цепи с развязкой по нап
