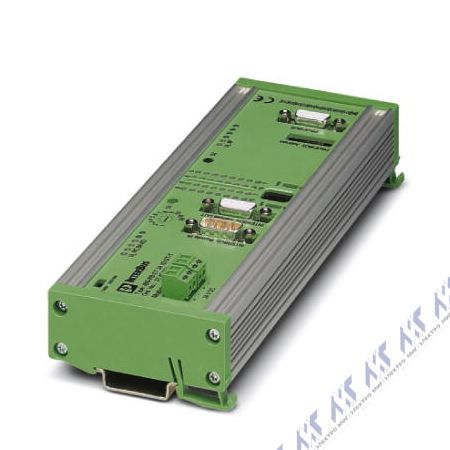

IBS-PB CT 24 IO GT-T

Модуль сопряжения CT объединяет 2 системы полевой шины на уровне ввода-вывода. С помощь этого модуля возможно сопряжение системы INTERBUS с системой PROFIBUS. По функциональным возможностям шлюз соответствует двум стандартным модулям ввода-вывода, входы и выходы которых соединены крест-накрест.
С помощью этого устройства возможен обмен данными в обоих направлениях между двумя любыми устройствами управления (до 10 слов (160 бит) за 1 цикл).
Размер передаваемого пакета данных задается с помощью поворотного переключателя и может составлять от 1 байта до 10 слов (побайтовая конфигурация возможна только для контроллера 4-го поколения). Выбранный размер пакета данных (в словах или байтах) отображаются на 7-сегментном индикаторе.
Модули устанавливаются непосредственно на удаленных шинах. Подключение шлюза INTERBUS-PROFIBUS- Gateway IBS-PB 24 IO GT-T к шине производится с помощью 9-контактной вилки D-SUB.
В моделе имеются цепи с развязкой по напряжению, а также источник аварийного питания 24 В. Для инд
