Двухъярусные клеммы с винтовыми зажимами UTTB

Поделиться:

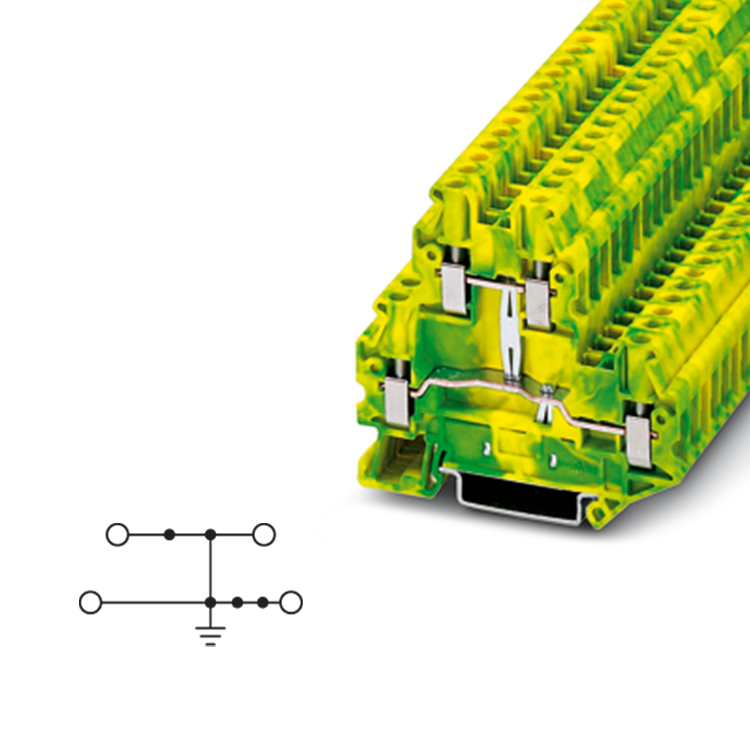

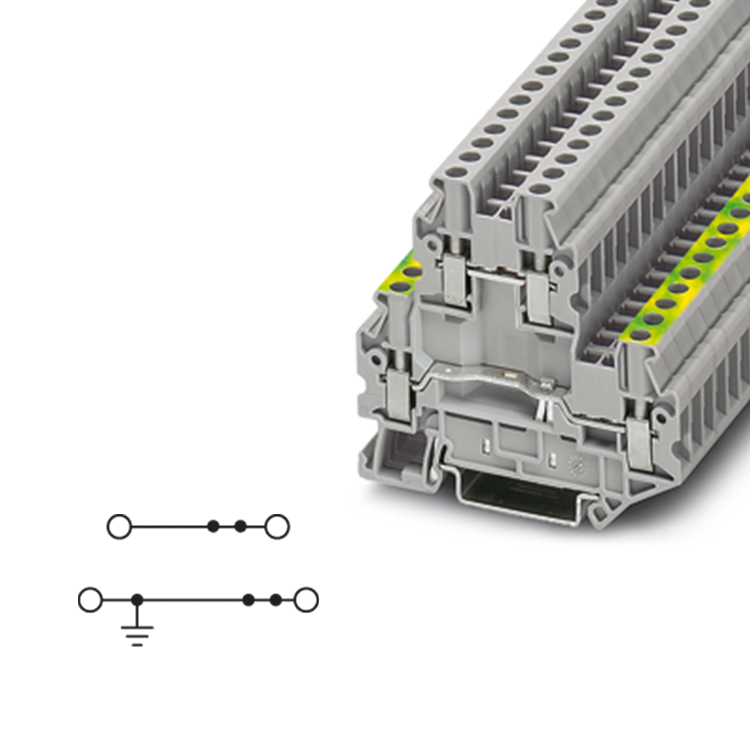

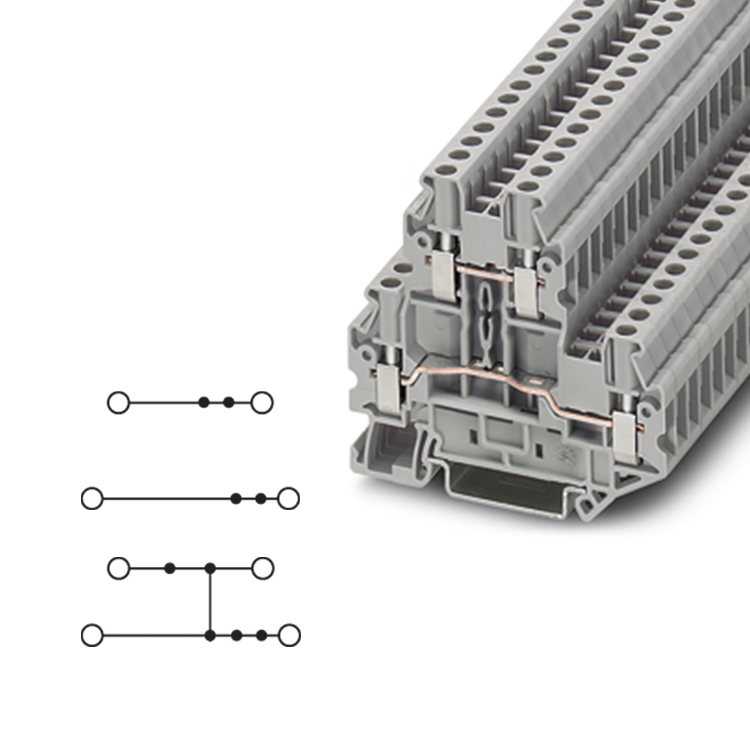

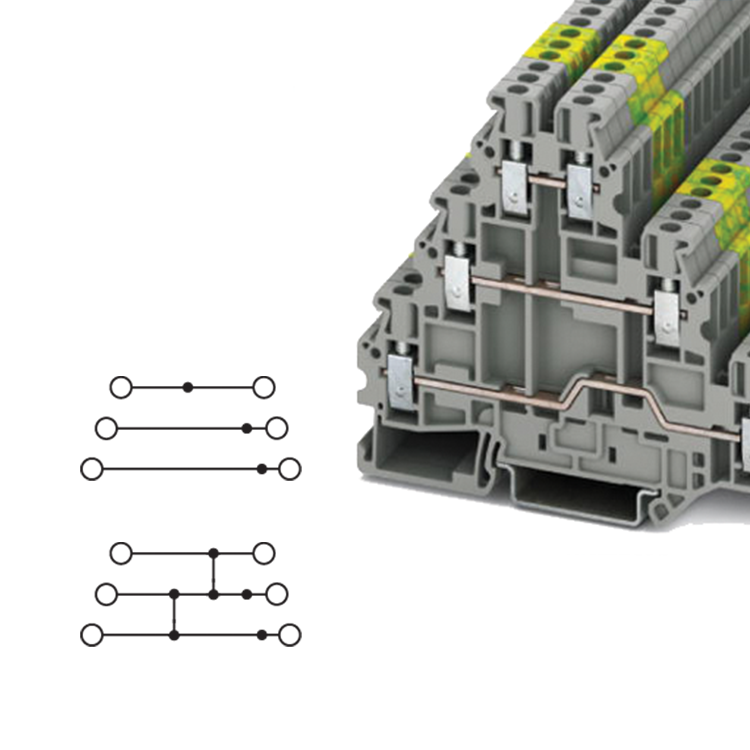

  2,5 (4) мм², 28 A, двухъярусная клемма 4 (6) мм², 36 A, двухъярусная клемма 2,5 (4) мм², двухъярусная заземляющая клемма

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 5,2 х 69,9 х 65 6,2 х 69,9 х 65 5,2 х 69,9 х 65
Макс. электрические данные Iмакс , A
28
Uмакс , B
500
макс Ø, мм2
0,14 - 4
AWG
26 - 12
Iмакс , A
36
Uмакс , B
800
макс Ø, мм2
0,14 - 6
AWG
26 - 10
- Uмакс , B
1000
макс Ø, мм2
0,14 - 4
AWG
26 - 12
Расчетное напряжение, В 500 600 600 352 800 600 600 440 - - - -
Номинальный ток, А / сечение, мм2 24 / 2,5 20 / - 20 / - 20 / 2,5 // 24 / 4 30 / 4 30 / - 30 / - 25,5/4//31,5/6 - -/- - -
Расчетное сечение, мм2 2,5 - - 2,5 4 - - 4 2,5 - - 2,5
Диапазон сечений, AWG 26 - 12 26 - 12 26 - 12 26 - 12 26 - 10 26 - 10 26 - 10 26 - 10 26 - 12 26 - 12 26 - 12 26 - 12
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,14 - 4 0,14 - 4 0,14 - 2,5 0,14 - 2,5 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4 0,14 - 4 0,14 - 4 0,14 - 2,5 0,14 - 2,5
2-жильный (одинаковые жилы), мм2 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 -
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - 1,5 - - - 0,5 - 2,5 - - - 0,5 - 1,5

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

UTTB 2,5 3044636 50 UTTB 4 3044814 50 - - -
Клемма на рейку NS 35/7,5, NS 35/15

UTTB 2,5 BU 3044649 50 UTTB 4 BU 3044791 50 - - -
Клемма с вертикальной перемычкой
на рейку NS 35/7,5, NS 35/15

UTTB 2,5-PV 3044652 50 UTTB 4-PV 3044733 50 - - -
Заземляющая клемма на рейку
NS 35/7,5, NS 35/15

- - - - - - UTTB 2,5-PE 3044665 50

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерый D-UTTB 2,5/4 3047293 50 D-UTTB 2,5/4 3047293 50 D-UTTB 2,5/4 3047293 50
Разделительная пластина, выравниваниет ярусы
в случае смещения, ширина 2,5 мм, серая
DP-UTTB 2,5/4 3047303 50 DP-UTTB 2,5/4 3047303 50 DP-UTTB 2,5/4 3047303 50
Переходная перемычка, 2 полюса, красная FBS 2-5 3030161 50 FBS 2-6 3030336 50 FBS 2-5 3030161 50
Переходная перемычка, 3 полюса, красная FBS 3-5 3030174 50 FBS 3-6 3030242 50 FBS 3-5 3030174 50
Переходная перемычка, 4 полюса, красная FBS 4-5 3030187 50 FBS 4-6 3030255 50 FBS 4-5 3030187 50
Переходная перемычка, 5 полюсов, красная FBS 5-5 3030190 50 FBS 5-6 3030349 50 FBS 5-5 3030190 50
Переходная перемычка, 10 полюсов, красная FBS 10-5 3030213 10 FBS 10-6 3030271 10 FBS 10-5 3030213 10
Переходная перемычка, 20 полюсов, красная FBS 20-5 3030226 10 FBS 20-6 3030365 10 FBS 20-5 3030226 10
Вертикальная перемычка для объединения выводов верхнего и нижнего ярусов, черная FBS-PV UT 3047358 50 FBS-PV UT 3047358 50 - - -
Разделительная пластина, ширина 2,2 мм, cерая ATP-UTTB 2,5/4 3047316 50 ATP-UTTB 2,5/4 3047316 50 ATP-UTTB 2,5/4 3047316 50
Адаптер для тестового штекера PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера PS-5 3030983 10 PS-6 3030996 10 PS-5 3030983 10
Отвертка SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка бокового паза UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6 UC-TM 5, UCT-TM 5 или ZB 5

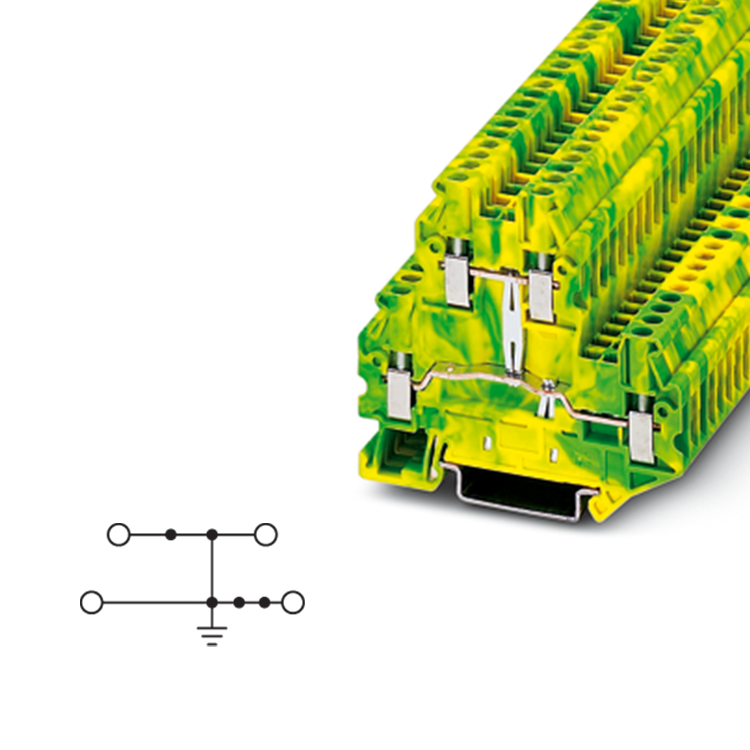

  4 (6) мм², двухъярусная заземляющая клемма 2,5 (4) мм², 28 A, двухъярусная
заземляющая клемма

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 6,2 х 69,9 х 65 5,2 х 69,9 х 65
Макс. электрические данные - Uмакс , B
800
макс Ø, мм2
0,14 - 6
AWG
26 - 10
Iмакс , A
28
Uмакс , B
500
макс Ø, мм2
0,14 - 4
AWG
26 - 12
Расчетное напряжение, В - - - - 500 300 600 -
Номинальный ток, А / сечение, мм2 - -/- - - 24 / 2,5 20 / - 20 / - -
Расчетное сечение, мм2 4 - - 4 2,5 - - -
Диапазон сечений, AWG 26 - 10 26 - 10 26 - 10 26 - 10 26 - 12 26 - 12 26 - 12 -
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4 0,14 - 4 0,14 - 4 0,14 - 2,5 0,14 - 2,5
2-жильный (одинаковые жилы), мм2 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 -
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - 2,5 - - - 0,5 - 1,5

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

- - - UTTB 2,5-PE/L 3044678 50
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - -
Клемма с вертикальной перемычкой
на рейку NS 35/7,5, NS 35/15

- - - - - -
Заземляющая клемма на рейку
NS 35/7,5, NS 35/15

UTTB 4-PE 3044759 50 - - -

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерый D-UTTB 2,5/4 3047293 50 D-UTTB 2,5/4 3047293 50
Разделительная пластина, выравниваниет ярусы
в случае смещения, ширина 2,5 мм, серая
DP-UTTB 2,5/4 3047303 50 DP-UTTB 2,5/4 3047303 50
Переходная перемычка, 2 полюса, красная FBS 2-6 3030336 50 FBS 2-5 3030161 50
Переходная перемычка, 3 полюса, красная FBS 3-6 3030242 50 FBS 3-5 3030174 50
Переходная перемычка, 4 полюса, красная FBS 4-6 3030255 50 FBS 4-5 3030187 50
Переходная перемычка, 5 полюсов, красная FBS 5-6 3030349 50 FBS 5-5 3030190 50
Переходная перемычка, 10 полюсов, красная FBS 10-6 3030271 10 FBS 10-5 3030213 10
Переходная перемычка, 20 полюсов, красная FBS 20-6 3030365 10 FBS 20-5 3030226 10
Вертикальная перемычка для объединения выводов верхнего и нижнего ярусов, черная - - - - - -
Разделительная пластина, ширина 2,2 мм, cерая ATP-UTTB 2,5/4 3047316 50 ATP-UTTB 2,5/4 3047316 50
Адаптер для тестового штекера PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера PS-6 3030996 10 PS-5 3030983 10
Отвертка SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка бокового паза UC-TM 6, UCT-TM 6 или ZB 6 UC-TM 5, UCT-TM 5 или ZB 5

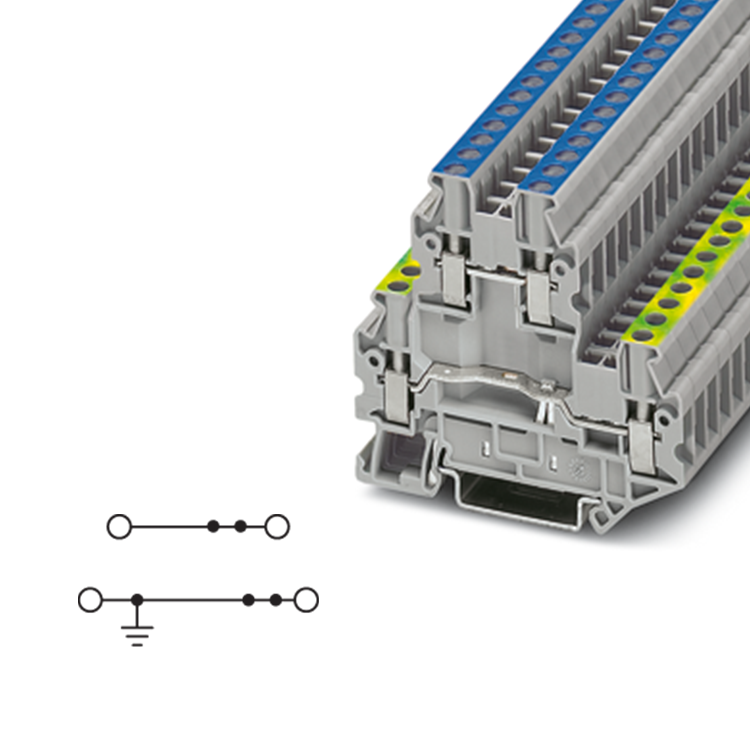

2,5 (4) мм², 28 A, двухъярусная
заземляющая клемма
2,5 (4) мм², 28 A, двухъярусная клемма


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 5,2 х 69,9 х 65 5,2 х 69,9 х 65
Макс. электрические данные Iмакс , A
28
Uмакс , B
500
макс Ø, мм2
0,14 - 4
AWG
26 - 12
Iмакс , A
28
Uмакс , B
800
макс Ø, мм2
0,14 - 6
AWG
26 - 10
Расчетное напряжение, В 500 300 600 - 500 600 600 -
Номинальный ток , А / сечение, мм2 24 / 2,5 20 / - 20 / - - 24 / 2,5 20 / - 20 / - -
Расчетное сечение, мм2 2,5 - - - 2,5 - -
Диапазон сечений, AWG 26 - 12 26 - 12 26 - 12 - 26 - 12 26 - 12 26 - 12 -
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,14 - 4 0,14 - 4 0,14 - 2,5 0,14 - 2,5 0,14 - 4 0,14 - 4 0,14 - 2,5 0,14 - 2,5
2-жильный (одинаковые жилы), мм2 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 -
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - 1,5 - - - 0,5 - 1,5


ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

UTTB 2,5-PE/N 3046731 50 UTTB 2,5-L/N 3044681 50
Клемма с вертикальной перемычкой
на рейку NS 35/7,5, NS 35/15

- - - - - -
Заземляющая клемма
на рейку NS 35/7,5, NS 35/15

- - - - - -


ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерый D-UTTB 2,5/4 3047293 50 D-UTTB 2,5/4 3047293 50
Разделительная пластина, выравниваниет ярусы
в случае смещения, ширина 2,5 мм, серая
DP-UTTB 2,5/4 3047303 50 DP-UTTB 2,5/4 3047303 50
Переходящая перемычка, 2 полюса, красная FBS 2-5 3030161 50 FBS 2-5 3030161 50
Переходящая перемычка, 3 полюса, красная FBS 3-5 3030174 50 FBS 3-5 3030174 50
Переходящая перемычка, 4 полюса, красная FBS 4-5 3030187 50 FBS 4-5 3030187 50
Переходящая перемычка, 5 полюсов, красная FBS 5-5 3030190 50 FBS 5-5 3030190 50
Переходящая перемычка, 10 полюсов, красная FBS 10-5 3030213 10 FBS 10-5 3030213 10
Переходящая перемычка, 20 полюсов, красная FBS 20-5 3030226 10 FBS 20-5 3030226 10
Разделительная пластина, ширина 2,2 мм, cерая ATP-UTTB 2,5/4 3047316 50 ATP-UTTB 2,5/4 3047316 50
Адаптер для тестового штекера PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера PS-5 3030983 10 PS-5 3030983 10
Отвертка SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка бокового паза UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 5, UCT-TM 5 или ZB 5
