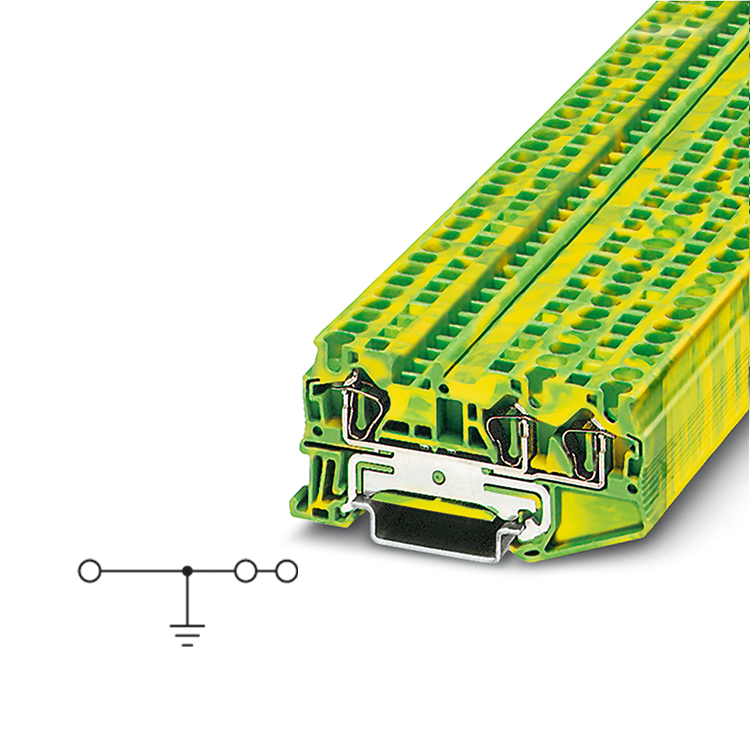

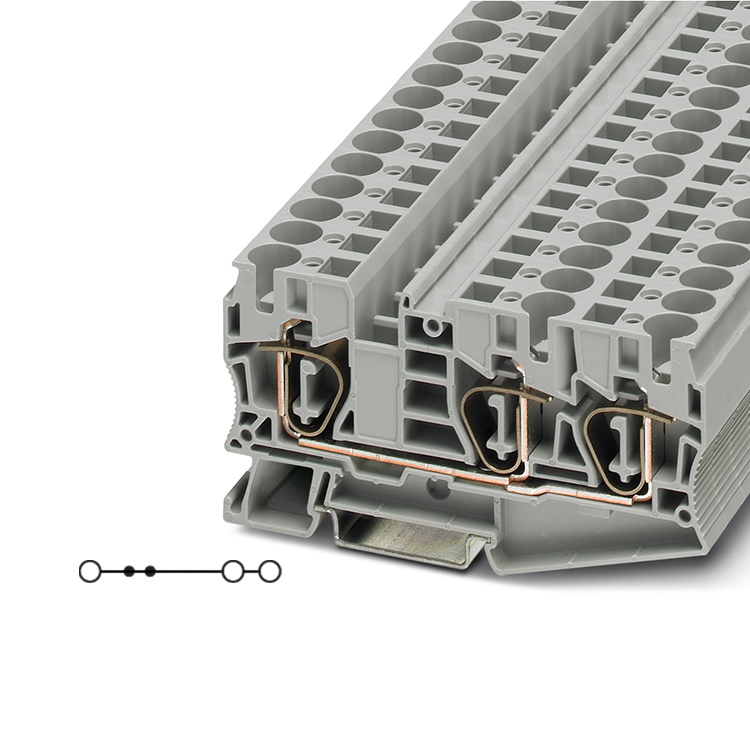

Пружинные проходные и заземляющие клеммы ST

Поделиться:

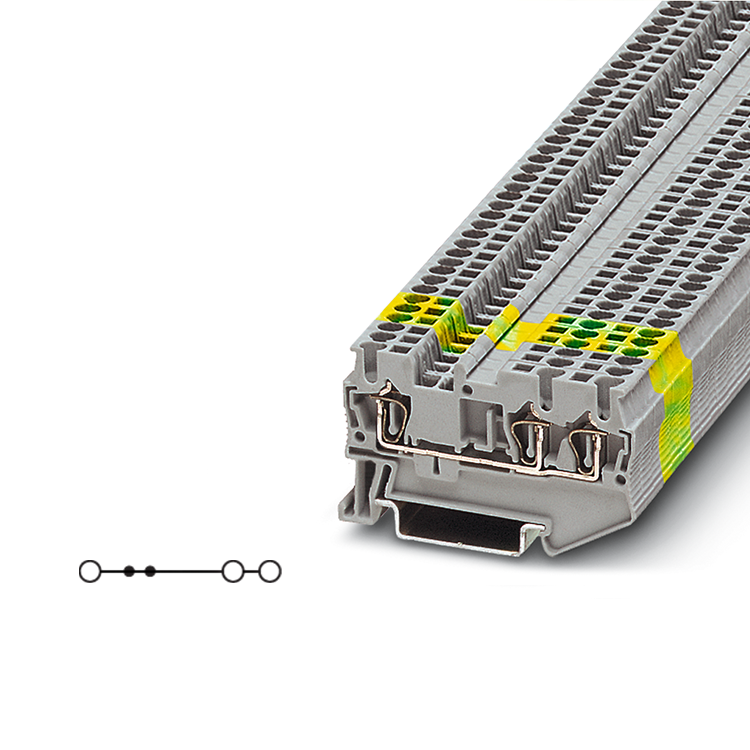

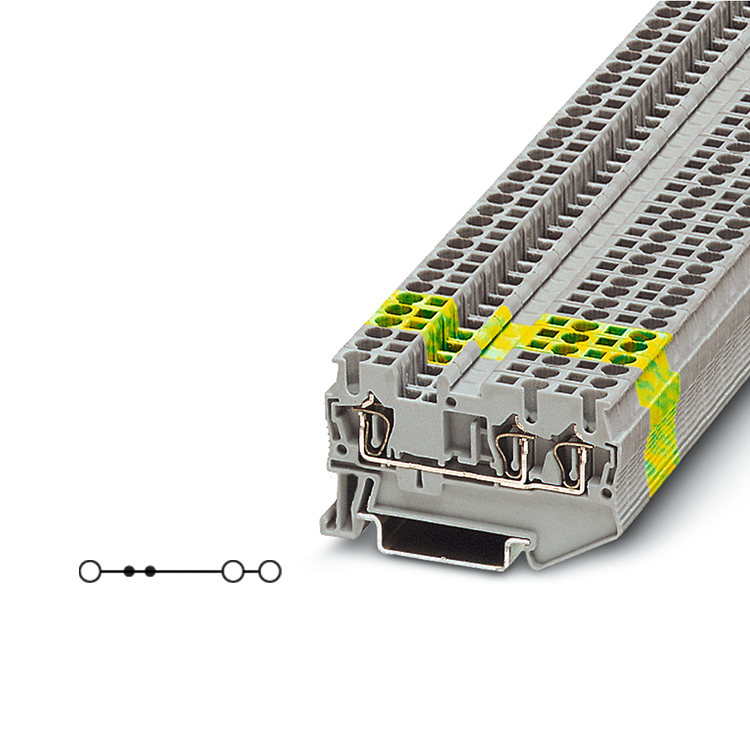

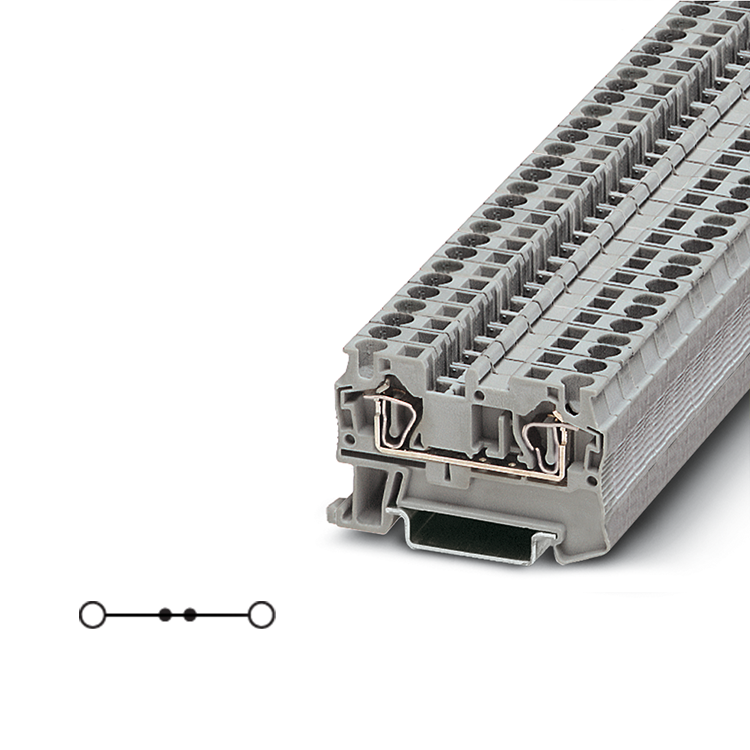

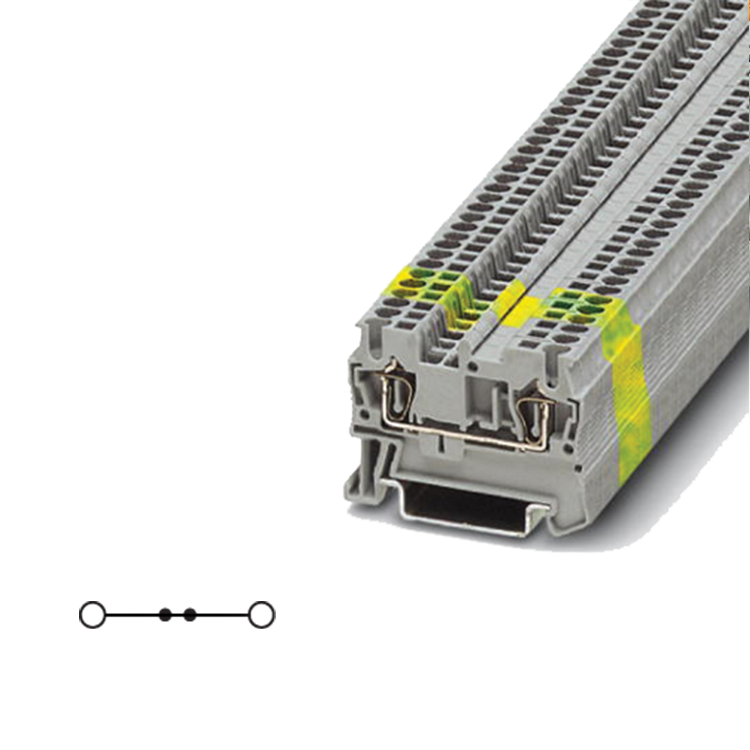

  1,5 (1,5) ММ², 17,5 A, ПРОХОДНАЯ КЛЕММА 2,5 (4) ММ², 31 A, ПРОХОДНАЯ КЛЕММА 4 (6) ММ², 40 A, ПРОХОДНАЯ КЛЕММА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 4,2 х 48,5 х 36,5 5,2 х 48,5 х 36,5 6,2 х 56 х 36,5
Макс. электрические данные Iмакс , A
17,5
Uмакс , B
500
макс Ø, мм2
0,08 - 1,5
AWG
28 - 16
Iмакс , A
31
Uмакс , B
800
макс Ø, мм2
0,08 - 4
AWG
28 - 12
Iмакс , A
40
Uмакс , B
800
макс Ø, мм2
0,08 - 6
AWG
28 - 10
Расчетное напряжение, В 500 300 300 440 800 600 600 550 800 600 600 550
Номинальный ток, А / сечение, мм2 17,5 / 1,5 15 / - 15 / - 17,5/1,5//17,5/1,5 24 / 2,5 20 / - 20 / - 21/2,5//27/4 32 / 4 30 / - 30 / - 30 / 4 // 34,5 / 6
Расчетное сечение, мм2 1,5 - - 1,5 2,5 - - 2,5 4 - - 4
Диапазон сечений, AWG 28 - 16 26 - 14 26 - 14 28 - 16 28 - 12 28 - 12 28 - 12 28 - 12 28 - 10 28 - 10 28 - 10 28 - 10
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,08 - 1,5 0,08 - 1,5 0,14 - 1,5 0,14 - 1,5 0,08 - 4 0,08 - 2,5 0,14 - 2,5 0,14 - 2,5 0,08 - 6 0,08 - 4 0,14 - 4 0,14 - 4
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - - - 0,5 - - - 0,5 - 1

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

ST 1,5 3031076 50 ST 2,5 3031212 50 ST 4 3031364 50
Клемма на рейку NS 35/7,5, NS 35/15

ST 1,5 BU 3031089 50 ST 2,5 BU 3031225 50 ST 4 BU 3031377 50
Клемма на рейку NS 35/7,5, NS 35/15

ST 1,5 OG 3037012 50 ST 2,5 OG 3037070 50 ST 4 OG 3037135 50
Клемма на рейку NS 35/7,5, NS 35/15

ST 1,5 RD 3037038 50 ST 2,5 RD 3037096 50 ST 4 RD 3037151 50
Клемма на рейку NS 35/7,5, NS 35/15

ST 1,5 BK 3037067 50 ST 2,5 BK 3037122 50 ST 4 BK 3037180 50

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 2,5 3030417 50 D-ST 2,5 3030417 50 D-ST 4 3030420 50
Концевая крышка, ширина 0,8 мм, oранжевая D-ST 2,5-0,8 OG 3030511 50 D-ST 2,5-0,8 OG 3030511 50 - - -
Переходник, сечение 0,08 - 0,2 мм2, белый ISH 1,5/0,2 3206131 50 ISH 2,5/0,2 3002843 50 - - -
Переходник, сечение 0,25 - 0,5 мм2, cерый ISH 1,5/0,5 3031034 50 ISH 2,5/0,5 3002856 50 ISH 4/0,5 3002885 50
Переходник, сечение 0,75 - 1 мм2, черный - - - ISH 2,5/1,0 3002869 50 ISH 4/1,0 3002898 50
Переходная перемычка, 2 полюса, красная FBS 2-4 3030116 50 FBS 2-5 3030161 50 FBS 2-6 3030336 50
Переходная перемычка, 3 полюса, красная FBS 3-4 3030129 50 FBS 3-5 3030174 50 FBS 3-6 3030242 50
Переходная перемычка, 4 полюса, красная FBS 4-4 3030132 50 FBS 4-5 3030187 50 FBS 4-6 3030255 50
Переходная перемычка, 5 полюсов, красная FBS 5-4 3030145 50 FBS 5-5 3030190 50 FBS 5-6 3030349 50
Переходная перемычка, 10 полюсов, красная FBS 10-4 3030158 10 FBS 10-5 3030213 10 FBS 10-6 3030271 10
Переходная перемычка, 20 полюсов, красная FBS 20-4 3030352 10 FBS 20-5 3030226 10 FBS 20-6 3030365 10
Понижающая перемычка, 2 полюса, красная - - - RB ST (2,5/4)-1,5 3038943 10 RB ST (2,5/4)-1,5 3038943 10
Разделительная пластина, ширина 2 мм, cерый ATP-ST 4 3030721 50 ATP-ST 4 3030721 50 ATP-ST 4 3030721 50
Тестовый штекер состоит из металлической
детали
- - - MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера - - - MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера PS-4 3030970 10 PS-5 3030983 10 PS-6 3030996 10
Предупреждающая табличка, желтая WST 1,5 3030958 50 WST 2,5 3030941 50 WST 4 3030954 50
Отвертка SZF 0-0,4X2,5 1204504 10 SZF 1-0,6X3,5 1204517 10 SZF 1-0,6X3,5 1204517 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 4, UCT-TM 4 или ZB 4 UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6
Маркировка центрального и бокового паза UC-TMF 4, UCT-TMF 4 или ZBF 4 UC-TMF 5, UCT-TMF 5 или ZBF 5 UC-TMF 6, UCT-TMF 6 или ZBF 6

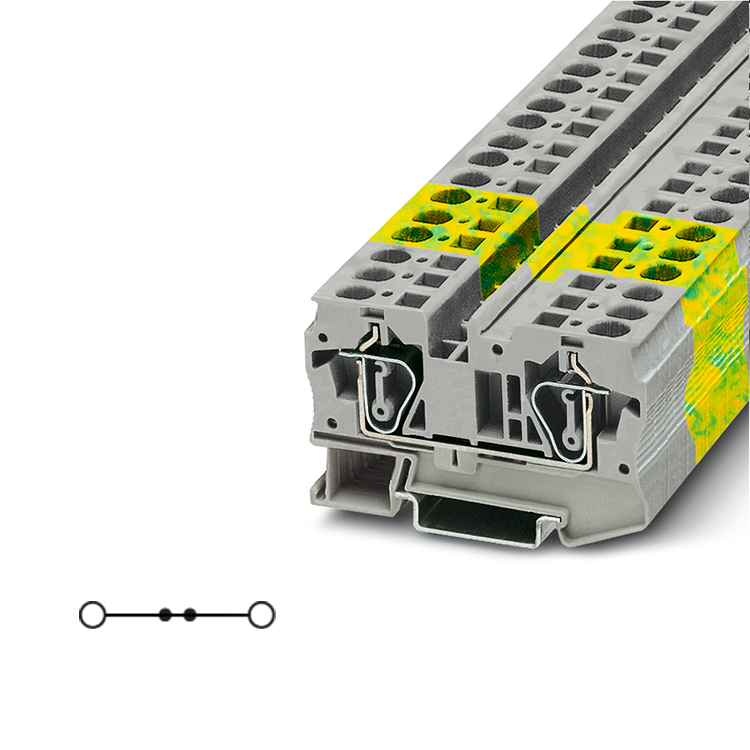

  6 (10) ММ², 52 A, ПРОХОДНАЯ КЛЕММА 10 (16) ММ², 65 A, ПРОХОДНАЯ КЛЕММА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 8,2 х 69,5 х 43,5 10,2 х 71,5 х 50,3
Макс. электрические данные Iмакс , A
52
Uмакс , B
1000
макс Ø, мм2
0,2 - 10
AWG
24 - 8
Iмакс , A
65
Uмакс , B
1000
макс Ø, мм2
0,2 - 16
AWG
24 - 6
Расчетное напряжение, В 1000 600 600 550 1000 600 600 550
Номинальный ток, А / сечение, мм2 41 / 6 50 / - 50 / - 36,5 / 6 // 45 / 10 57 / 10 65 / - 65 / - 50 / 10 // 63 / 16
Расчетное сечение, мм2 6 - - 6 10 - - 10
Диапазон сечений, AWG 24 - 8 24 - 8 24 - 8 24 - 8 24 - 6 16 - 6 16 -6 24 - 6
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,2 - 10 0,2 - 6 0,25 - 6 0,25 - 6 0,2 - 16 0,2 - 10 0,25 - 10 0,25 - 10
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - 1,5 - - - 1,5 - 2,5

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

ST 6 3031487 50 ST 10 3036110 50
Клемма на рейку NS 35/7,5, NS 35/15

ST 6 BU 3031490 50 ST 10 BU 3036123 50
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - -
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - -
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - -

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 6 3030433 50 D-ST 10 3036644 50
Концевая крышка, ширина 0,8 мм, oранжевая - - - - - -
Переходник, сечение 0,08 - 0,2 мм2, белый - - - - - -
Переходник, сечение 0,25 - 0,5 мм2, cерый - - - - - -
Переходник, сечение 0,75 - 1 мм2, черный - - - - - -
Переходная перемычка, 2 полюса, красная FBS 2-8 3030284 10 FBS 2-10 3005947 10
Переходная перемычка, 3 полюса, красная FBS 3-8 3030297 10 - - -
Переходная перемычка, 4 полюса, красная FBS 4-8 3030307 10 - - -
Переходная перемычка, 5 полюсов, красная FBS 5-8 3030310 10 - - -
Переходная перемычка, 10 полюсов, красная FBS 10-8 3030323 10 - - -
Переходная перемычка, 20 полюсов, красная - - - - - -
Понижающая перемычка, 2 полюса, красная RB ST 6-(2,5/4) 3030860 10 RB ST 10-(2,5/4) 3030873 10
Разделительная пластина, ширина 2 мм, cерый ATP-ST 6 3024481 50 - - -
Тестовый штекер состоит из металлической
детали
MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера PS-8 3031005 10 - - -
Предупреждающая табличка, желтая WST 6 3030967 10 WST 10/35 3030006 25
Отвертка SZF 2-0,8X4,0 1204520 10 SZF 3-1,0X5,5 1206612 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 8, UCT-TM 8 или ZB 8 UC-TM 10, UCT-TM 10 или ZB 10
Маркировка центрального и бокового паза UC-TMF 8, UCT-TMF 8 или ZBF 8 UC-TMF 10, UCT-TMF 10 или ZBF 10

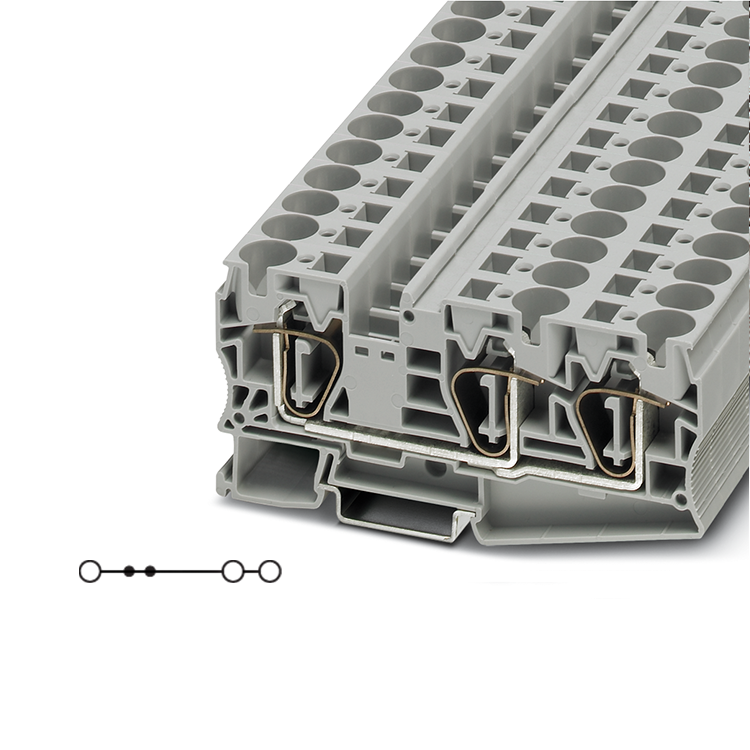

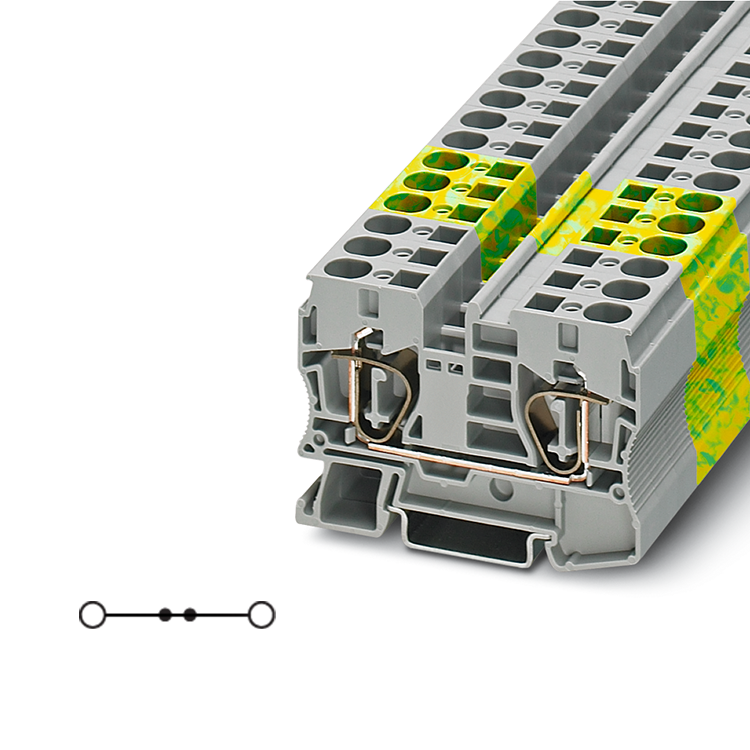

  16 (25) ММ², 90 A, ПРОХОДНАЯ КЛЕММА 35 (35) ММ², 125 A, ПРОХОДНАЯ КЛЕММА 1,5 (1,5) ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 12,2 х 80 х 51,5 16 х 100 х 59 4,2 х 48,5 х 36,5
Макс. электрические данные Iмакс , A
90
Uмакс , B
1000
макс Ø, мм2
0,2 - 25
AWG
24 - 4
Iмакс , A
125
Uмакс , B
1000
макс Ø, мм2
2,5 - 35
AWG
14 - 2
- Uмакс , B
500
макс Ø, мм2
0,08 - 1,5
AWG
28 - 16
Расчетное напряжение, В 1000 600 600 550 1000 600 600 690 - - - -
Номинальный ток, А / сечение, мм2 76 / 16 85 / - 85 / - 65 / 16 // 82 / 25 125 / 35 115 / - 115 / - 108/35//108/35 - - / - - -
Расчетное сечение, мм2 16 - - 16 35 - - 35 1,5 - - 1,5
Диапазон сечений, AWG 24 - 4 16 - 4 16 - 4 24 - 4 14 - 2 14 - 2 14 - 2 14 - 2 28 - 16 26 - 14 26 - 14 28 - 16
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,2 - 25 0,2 - 16 0,25 - 16 0,25 - 16 2,5 - 35 2,5 - 35 2,5 - 35 2,5 - 35 0,08 - 1,5 0,08 - 1,5 0,14 - 1,5 0,14 - 1,5
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 1,5 - 4 - - - 2,5 - 10 - - - 0,5

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

ST 16 3036149 50 ST 35 3036178 10 - - -
Клемма на рейку NS 35/7,5, NS 35/15

ST 16 BU 3036152 50 ST 35 BU 3036181 10 - - -

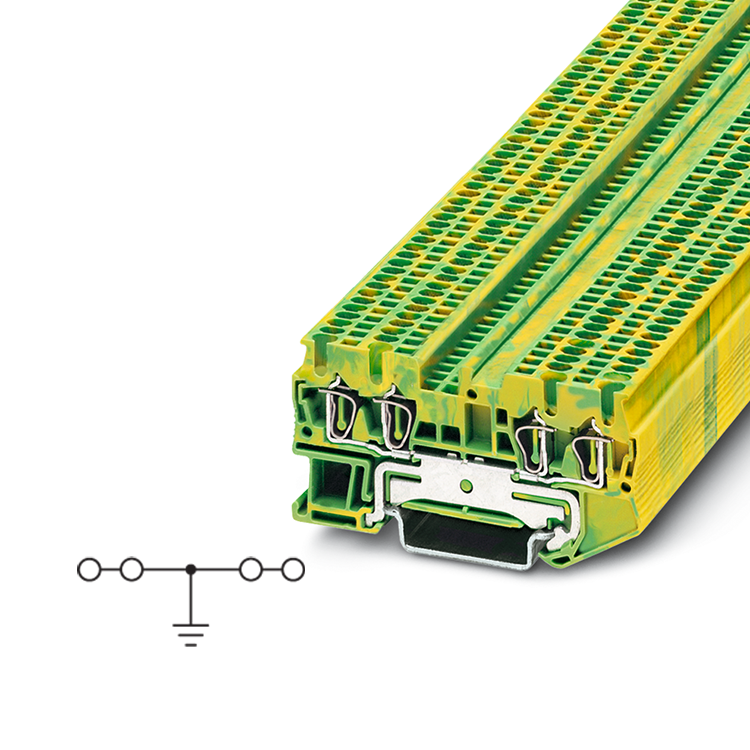

Заземляющая клемма на рейку
NS 35/7,5, NS 35/15.

- - - - - - ST 1,5-PE 3031513 50

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 16 3036657 50 - - - D-ST 2,5 3030417 50
Концевая крышка, ширина 0,8 мм, oранжевая - - - - - - D-ST 2,5-0,8 OG 3030511 50
Переходник, сечение 0,08 - 0,2 мм2, белый - - - - - - ISH 1,5/0,2 3206131 50
Переходник, сечение 0,25 - 0,5 мм2, cерый - - - - - - ISH 1,5/0,5 3031034 50
Переходник, сечение 0,75 - 1 мм2, черный - - - - - - - - -
Переходная перемычка, 2 полюса, красная FBS 2-12 3005950 10 FBS 2-16 3005963 10 - - -
Понижающая перемычка, 2 полюса, красная RB ST 16-(2,5/4) 3030886 10 RB ST 35-(2,5/4) 3030899 10 - - -
Понижающая перемычка, 2 полюса, серая - - - RB 35-16 3032169 10 - - -
Разделительная пластина, ширина 2 мм, красная - - - - - - ATP-ST 4 3030721 50
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10 - - -
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 - - -
Отвертка SZF 3-1,0X5,5 1206612 10 SZF 3-1,0X5,5 1206612 10 SZF 0-0,4X2,5 1204504 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 12, UCT-TM 12 или ZB 12 UC-TM 16, UCT-TM 16 или ZB 16,3 UC-TM 4, UCT-TM 4 или ZB 4
Маркировка центрального и бокового паза UC-TMF 12, UCT-TMF 12 или ZBF 12 UC-TMF 16, UCT-TMF 16 или ZBF 16 UC-TMF 4, UCT-TMF 4 или ZBF 4

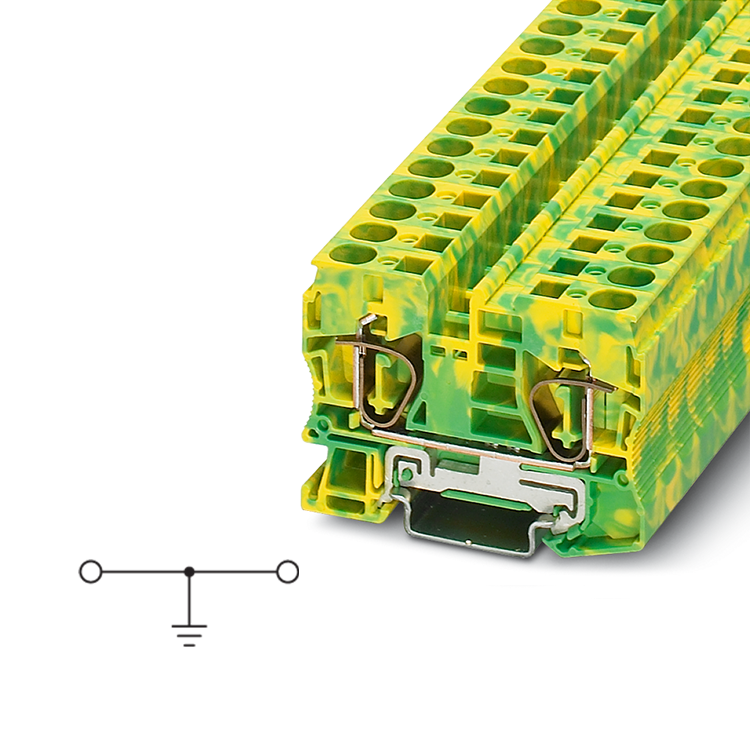

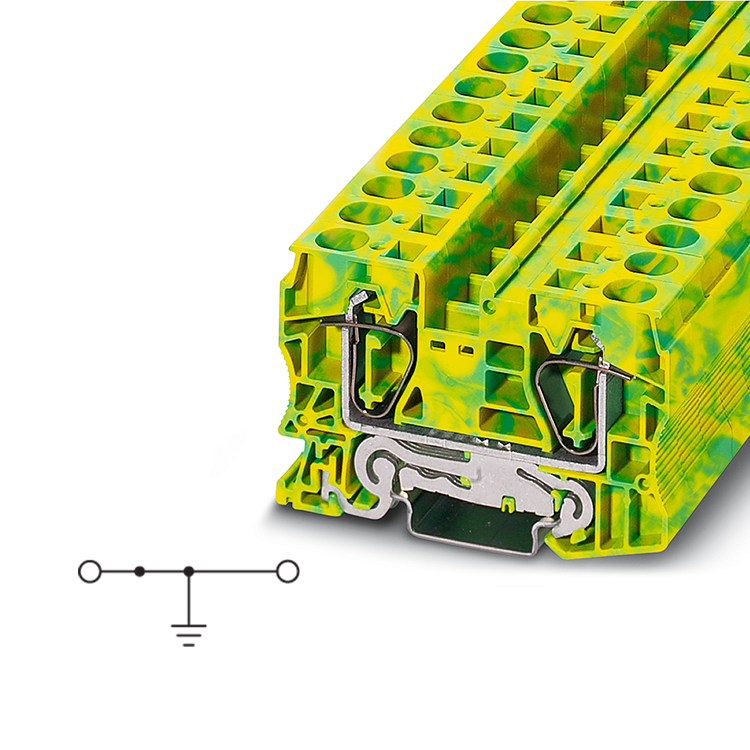

  2,5 (4) ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА 4 (6) ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 5,2 х 48,5 х 36,5 6,2 х 56 х 36,5
Макс. электрические данные - Uмакс , B
800
макс Ø, мм2
0,08 - 4
AWG
28 - 12
- Uмакс , B
800
макс Ø, мм2
0,08 - 6
AWG
28 - 10
Расчетное напряжение, В - - - - - - - -
Номинальный ток, А / сечение, мм2 - - / - - - - - / - - -
Расчетное сечение, мм2 2,5 - - 2,5 4 - - 4
Диапазон сечений, AWG 28 - 12 28 - 12 28 - 12 28 - 12 28 - 10 28 - 10 28 - 10 28 - 10
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,08 - 4 0,08 - 2,5 0,14 - 2,5 0,14 - 2,5 0,08 - 6 0,08 - 4 0,14 - 4 0,14 - 4
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - - - 0,5 - 1

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - -
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - -
Заземляющая клемма на рейку
NS 35/7,5, NS 35/15.

ST 2,5-PE 3031238 50 ST 4-PE 3031380 50

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 2,5 3030417 50 D-ST 4 3030420 50
Концевая крышка, ширина 0,8 мм, oранжевая D-ST 2,5-0,8 OG 3030511 50 - - -
Переходник, сечение 0,08 - 0,2 мм2, белый ISH 2,5/0,2 3002843 50 - - -
Переходник, сечение 0,25 - 0,5 мм2, cерый ISH 2,5/0,5 3002856 50 ISH 4/0,5 3002885 50
Переходник, сечение 0,75 - 1 мм2, черный ISH 2,5/1,0 3002869 50 ISH 4/1,0 3002898 50
Переходная перемычка, 2 полюса, красная - - - - - -
Понижающая перемычка, 2 полюса, красная - - - - - -
Понижающая перемычка, 2 полюса, серая - - - - - -
Разделительная пластина, ширина 2 мм, красная ATP-ST 4 3030721 50 ATP-ST 4 3030721 50
Тестовый штекер состоит из металлической детали - - - - - -
Изоляционная втулка для тестового штекера - - - - - -
Отвертка SZF 1-0,6X3,5 1204517 10 SZF 1-0,6X3,5 1204517 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6
Маркировка центрального и бокового паза UC-TMF 5, UCT-TMF 5 или ZBF 5 UC-TMF 6, UCT-TMF 6 или ZBF 6

  6 (10) ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА 10 (16) ММ², 65 A, ЗАЗЕМЛЯЮЩАЯ КЛЕММА 16 (25) ММ², 90 A, ЗАЗЕМЛЯЮЩАЯ КЛЕММА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 8,2 х 69,5 х 43,5 10,2 х 71,5 х 50,3 12,2 х 80 х 51,5
Макс. электрические данные - Uмакс , B
1000
макс Ø, мм2
0,2 - 10
AWG
24 - 8
Iмакс , A
65
Uмакс , B
1000
макс Ø, мм2
0,2 - 16
AWG
24 - 6
Iмакс , A
90
Uмакс , B
1000
макс Ø, мм2
0,2 - 25
AWG
24 - 4
Расчетное напряжение, В - - - - - - - - - - - -
Номинальный ток, А / сечение, мм2 - -/- - - 57 / 10 - / - - - 76 / 16 - / - - -
Расчетное сечение, мм2 6 - - 6 10 - - 10 16 - - 16
Диапазон сечений, AWG 24 - 8 24 - 8 24 - 8 24 - 8 24 - 6 16 - 6 16 - 6 24 - 6 24 - 4 16 - 4 16 - 4 24 - 4
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,2 - 10 0,2 - 6 0,25 - 6 0,25 - 6 0,2 - 16 0,2 - 10 0,25 - 10 0,25 - 10 0,2 - 25 0,2 - 16 0,25 - 16 0,25 - 16
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - 1,5 - - - 1,5 - 2,5 - - - 1,5 - 4

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - - - - -
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - - - - -
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - - - - -
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - - - - -
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - - - - -
Клемма на рейку NS 35/7,5, NS 35/15

ST 6-PE 3031500 50 ST 10-PE 3036136 50 ST 16-PE 3036165 25

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 6 3030433 50 D-ST 10 3036644 50 D-ST 16 3036657 50
Концевая крышка, ширина 0,8 мм, oранжевая - - - - - - - - -
Сегмент крышки для закрытия многопроводных клемм при установке 2-проводных клемм, серый - - - - - - - - -
Переходник, сечение 0,08 - 0,2 мм2, белый - - - - - - - - -
Переходник, сечение 0,25 - 0,5 мм2, cерый - - - - - - - - -
Переходная перемычка, 2 полюса, красная FBS 2-8 3030284 10 FBS 2-10 3005947 10 FBS 2-12 3005950 10
Переходная перемычка, 3 полюса, красная FBS 3-8 3030297 10 - - - - - -
Переходная перемычка, 4 полюса, красная FBS 4-8 3030307 10 - - - - - -
Переходная перемычка, 5 полюсов, красная FBS 5-8 3030310 10 - - - - - -
Переходная перемычка, 10 полюсов, красная FBS 10-8 3030323 10 - - - - - -
Переходная перемычка, 20 полюсов, красная - - - - - - - - -
Разделительная пластина, ширина 2 мм, красная ATP-ST 6 3024481 50 - - - - - -
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера - - - - -   - - -
Предупреждающая табличка, желтая WST 6 3030967 10 WST 10/35 3030006 25 WST 10/35 3030006 25
Отвертка SZF 2-0,8X4,0 1204520 10 SZF 3-1,0X5,5 1206612 10 SZF 3-1,0X5,5 1206612 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 8, UCT-TM 8 или ZB 8 UC-TM 10, UCT-TM 10 или ZB 10 UC-TM 12, UCT-TM 12 или ZB 12
Маркировка центрального и бокового паза UC-TMF 8, UCT-TMF 8 или ZBF 8 UC-TMF 10, UCT-TMF 10 или ZBF 10 UC-TMF 12, UCT-TMF 12 или ZBF 12

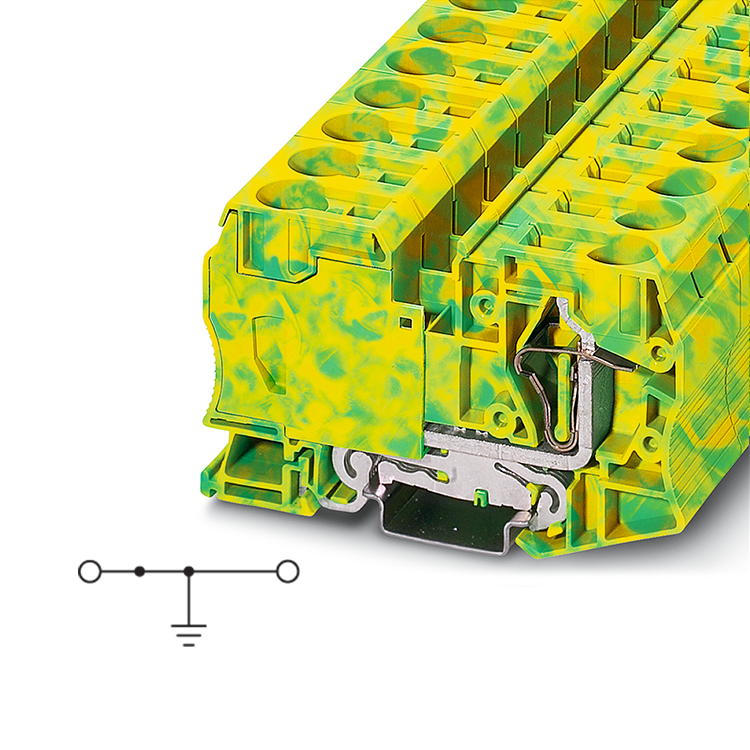

  35 (35) ММ², 125 A, ЗАЗЕМЛЯЮЩАЯ КЛЕММА 1,5 (1,5) ММ², 17,5 A, ПРОХОДНАЯ КЛЕММА, 3 КОНТАКТА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 16 х 100 х 59 4,2 х 60,5 х 36,5
Макс. электрические данные Iмакс , A
125
Uмакс , B
1000
макс Ø, мм2
2,5 - 35
AWG
14 - 2
Iмакс , A
17,5
Uмакс , B
500
макс Ø, мм2
0,08 - 1,5
AWG
28 - 16
Расчетное напряжение, В - - - - 500 300 300 440
Номинальный ток, А / сечение, мм2 125 / 35 - / - - - 17,5 / 1,5 15 / - 15 / - 17,5/1,5//17,5/1,5
Расчетное сечение, мм2 35 - - 35 1,5 - - 1,5
Диапазон сечений, AWG 14 - 2 14 - 2 14 - 2 14 - 2 28 - 16 26 - 14 26 - 14 28 - 16
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 2,5 - 35 2,5 - 35 2,5 - 35 2,5 - 35 0,08 - 1,5 0,08 - 1,5 0,14 - 1,5 0,14 - 1,5
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 2,5 - 10 - - - 0,5

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

- - - ST 1,5-TWIN 3031128 50
Клемма на рейку NS 35/7,5, NS 35/15

- - - ST 1,5-TWIN BU 3031131 50
Клемма на рейку NS 35/7,5, NS 35/15

- - - ST 1,5-TWIN OG 3037258 50
Клемма на рейку NS 35/7,5, NS 35/15

- - - ST 1,5-TWIN RD 3037274 50
Клемма на рейку NS 35/7,5, NS 35/15

- - - ST 1,5-TWIN BK 3037300 50
Клемма на рейку NS 35/7,5, NS 35/15

ST 35-PE 3036194 10 - - -

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая - - - D-ST 2,5-TWIN 3030488 50
Концевая крышка, ширина 0,8 мм, oранжевая - - - D-ST 2,5-TWIN-0,8 OG 3030512 50
Сегмент крышки для закрытия многопроводных клемм при установке 2-проводных клемм, серый - - - DS-ST 2,5 3036602 10
Переходник, сечение 0,08 - 0,2 мм2, белый - - - ISH 1,5/0,2 3206131 50
Переходник, сечение 0,25 - 0,5 мм2, cерый - - - ISH 1,5/0,5 3031034 50
Переходная перемычка, 2 полюса, красная FBS 2-16 3005963 10 FBS 2-4 3030116 50
Переходная перемычка, 3 полюса, красная - - - FBS 3-4 3030129 50
Переходная перемычка, 4 полюса, красная - - - FBS 4-4 3030132 50
Переходная перемычка, 5 полюсов, красная - - - FBS 5-4 3030145 50
Переходная перемычка, 10 полюсов, красная - - - FBS 10-4 3030158 10
Переходная перемычка, 20 полюсов, красная - - - FBS 20-4 3030352 10
Разделительная пластина, ширина 2 мм, красная - - - ATP-ST-TWIN 3030789 50
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 - - -
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 - - -
Модульный штекер для подключения тестера - - - PS-4 3030970 10
Предупреждающая табличка, желтая WST 10/35 3030006 25 WST 1,5 3030958 50
Отвертка SZF 3-1,0X5,5 1206612 10 SZF 0-0,4X2,5 1204504 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 16, UCT-TM 16 или ZB 16,3 UC-TM 4, UCT-TM 4 или ZB 4
Маркировка центрального и бокового паза UC-TMF 16, UCT-TMF 16 или ZBF 16 UC-TMF 4, UCT-TMF 4 или ZBF 4

  2,5 (4) ММ², 28 A, ПРОХОДНАЯ КЛЕММА, 3 КОНТАКТА 4 (6) ММ², 40 A, ПРОХОДНАЯ КЛЕММА, 3 КОНТАКТА 6 (10) ММ², 52 A, ПРОХОДНАЯ КЛЕММА, 3 КОНТАКТА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 5,2 х 60,5 х 36,5 6,2 х 71,5 х 36,5 8,2 х 90,5 х 43,5
Макс. электрические данные Iмакс , A
28
Uмакс , B
800
макс Ø, мм2
0,08 - 4
AWG
28 - 12
Iмакс , A
40
Uмакс , B
800
макс Ø, мм2
0,08 - 6
AWG
28 - 10
Iмакс , A
52
Uмакс , B
1000
макс Ø, мм2
0,2 - 10
AWG
24 - 8
Расчетное напряжение, В 800 600 600 550 800 600 600 550 1000 600 600 550
Номинальный ток, А / сечение, мм2 24 / 2,5 20 / - 20 / - 21,5/2,5//25/4 32 / 4 30 / - 30 / - 30 / 4 // 34,5 / 6 41 / 6 50 / - 50 / - 36 / 6 // 46 / 10
Расчетное сечение, мм2 2,5 - - 2,5 4 - - - 6 - - 6
Диапазон сечений, AWG 28 - 12 28 - 12 28 -12 28 - 12 28 - 10 28 - 10 28 - 10 28 - 10 24 - 8 24 - 8 24 - 8 24 - 8
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,08 - 4 0,08 - 2,5 0,14 - 2,5 0,14 - 2,5 0,08 - 6 0,08 - 4 0,14 - 4 0,14 - 4 0,2 - 10 0,2 - 6 0,25 - 6 0,25 - 6
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - - - 0,5 - 1 - - - 0,5 - 1,5

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

ST 2,5-TWIN 3031241 50 ST 4-TWIN 3031393 50 ST 6-TWIN 3036466 50
Клемма на рейку NS 35/7,5, NS 35/15

ST 2,5-TWIN BU 3031254 50 ST 4-TWIN BU 3031403 50 ST 6-TWIN BU 3036479 50
Клемма на рейку NS 35/7,5, NS 35/15

ST 2,5-TWIN OG 3031982 50 ST 4-TWIN OG 3037355 50 - - -
Клемма на рейку NS 35/7,5, NS 35/15

ST 2,5-TWIN RD 3031995 50 ST 4-TWIN RD 3037371 50 - - -
Клемма на рейку NS 35/7,5, NS 35/15

ST 2,5-TWIN BK 3037342 50 ST 4-TWIN BK 3037407 50 - - -

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 2,5-TWIN 3030488 50 D-ST 4-TWIN 3030491 50 D-ST 6-TWIN 3036767 50
Концевая крышка, ширина 0,8 мм, oранжевая D-ST 2,5-TWIN 0,8 OG 3030512 50 - - - - - -
Сегмент крышки для закрытия многопроводных клемм при установке 2-проводных клемм, серый DS-ST 2,5 3036602 10 DS-ST 4 3036615 10 - - -
Переходник, сечение 0,08 - 0,2 мм2, белый ISH 2,5/0,2 3002843 50 - - - - - -
Переходник, сечение 0,25 - 0,5 мм2, cерый ISH 2,5/0,5 3002856 50 ISH 4/0,5 3002885 50 - - -
Переходник, сечение 0,75 - 1 мм2, cерый ISH 2,5/1,0 3002869 50 ISH 4/1,0 3002898 50 - - -
Переходная перемычка, 2 полюса, красная FBS 2-5 3030161 50 FBS 2-6 3030336 50 FBS 2-8 3030284 10
Переходная перемычка, 3 полюса, красная FBS 3-5 3030174 50 FBS 3-6 3030242 50 FBS 3-8 3030297 10
Переходная перемычка, 4 полюса, красная FBS 4-5 3030187 50 FBS 4-6 3030255 50 FBS 4-8 3030307 10
Переходная перемычка, 5 полюсов, красная FBS 5-5 3030190 50 FBS 5-6 3030349 50 FBS 5-8 3030310 10
Переходная перемычка, 10 полюсов, красная FBS 10-5 3030213 10 FBS 10-6 3030271 10 FBS 10-8 3030323 10
Переходная перемычка, 20 полюсов, красная FBS 20-5 3030226 10 FBS 20-6 3030365 10 - - -
Понижающая перемычка, 2 полюса, красная RB ST (2,5/4)-1,5 3038943 10 RB ST (2,5/4)-1,5 3038943 10 RB ST 6-(2,5/4) 3030860 10
Разделительная пластина, ширина 2 мм, красная ATP-ST-TWIN 3030789 50 ATP-ST-TWIN 3030789 50 - - -
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера PS-5 3030983 10 PS-6 3030996 10 PS-8 3031005 10
Предупреждающая табличка, желтая WST 2,5 3030941 50 WST 4 3030954 50 WST 6 3030967 10
Отвертка SZF 1-0,6X3,5 1204517 10 SZF 1-0,6X3,5 1204517 10 SZF 2-0,8X4,0 1204520 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6 UC-TM 8, UCT-TM 8 или ZB 8
Маркировка центрального и бокового паза UC-TMF 5, UCT-TMF 5 или ZBF 5 UC-TMF 6, UCT-TMF 6 или ZBF 6 UC-TMF 8, UCT-TMF 8 или ZBF 8

  10 (16) ММ², 70 A, ПРОХОДНАЯ КЛЕММА, 3 КОНТАКТА 16 (25) ММ², 90 A, ПРОХОДНАЯ КЛЕММА, 3 КОНТАКТА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 10,2 х 97 х 50,3 12,2 х 107,8 х 51,5
Макс. электрические данные Iмакс , A
70
Uмакс , B
1000
макс Ø, мм2
0,2 - 16
AWG
24 - 6
Iмакс , A
90
Uмакс , B
1000
макс Ø, мм2
0,2 - 25
AWG
24 - 4
Расчетное напряжение, В 1000 600 - - 1000 600 - -
Номинальный ток, А / сечение, мм2 57 / 10 55 / - - - 76 / 16 75 / - - -
Расчетное сечение, мм2 10 - - - - - - -
Диапазон сечений, AWG 24 - 6 16 - 6 - - 24 - 4 16 - 4 - -
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,2 - 16 0,2 - 10 0,25 - 10 0,25 - 10 0,2 - 25 0,2 - 16 0,25 - 16 0,25 - 16
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 1,5 - 2,5 - - - 1,5 - 4

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

ST 10-TWIN 3035288 25 ST 16-TWIN 3035328 25
Клемма на рейку NS 35/7,5, NS 35/15

ST 10-TWIN BU 3035292 25 ST 16-TWIN BU 3035331 25
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - -
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - -
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - -

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 10-TWIN 3035315 50 D-ST 16-TWIN 3035357 50
Концевая крышка, ширина 0,8 мм, oранжевая - - - - - -
Сегмент крышки для закрытия многопроводных клемм при установке 2-проводных клемм, серый - - - - - -
Переходник, сечение 0,08 - 0,2 мм2, белый - - - - - -
Переходник, сечение 0,25 - 0,5 мм2, cерый - - - - - -
Переходник, сечение 0,75 - 1 мм2, cерый - - - - - -
Переходная перемычка, 2 полюса, красная FBS 2-10 3005947 10 FBS 2-12 3005950 10
Переходная перемычка, 3 полюса, красная - - - - - -
Переходная перемычка, 4 полюса, красная - - - - - -
Переходная перемычка, 5 полюсов, красная - - - - - -
Переходная перемычка, 10 полюсов, красная - - - - - -
Переходная перемычка, 20 полюсов, красная - - - - - -
Понижающая перемычка, 2 полюса, красная RB ST 10-(2,5/4) 3030873 10 RB ST 16-(2,5/4) 3030886 10
Разделительная пластина, ширина 2 мм, красная - - - - - -
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера - - - - -
Предупреждающая табличка, желтая WST 10/35 3030006 25 WST 10/35 3030006 25
Отвертка SZF 3-1,0X5,5 1206612 10 SZF 3-1,0X5,5 1206612 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 10, UCT-TM 10 или ZB 10 UC-TM 12, UCT-TM 12 или ZB 12
Маркировка центрального и бокового паза UC-TMF 10, UCT-TMF 10 или ZBF 10 UC-TMF 12, UCT-TMF 12 или ZBF 12

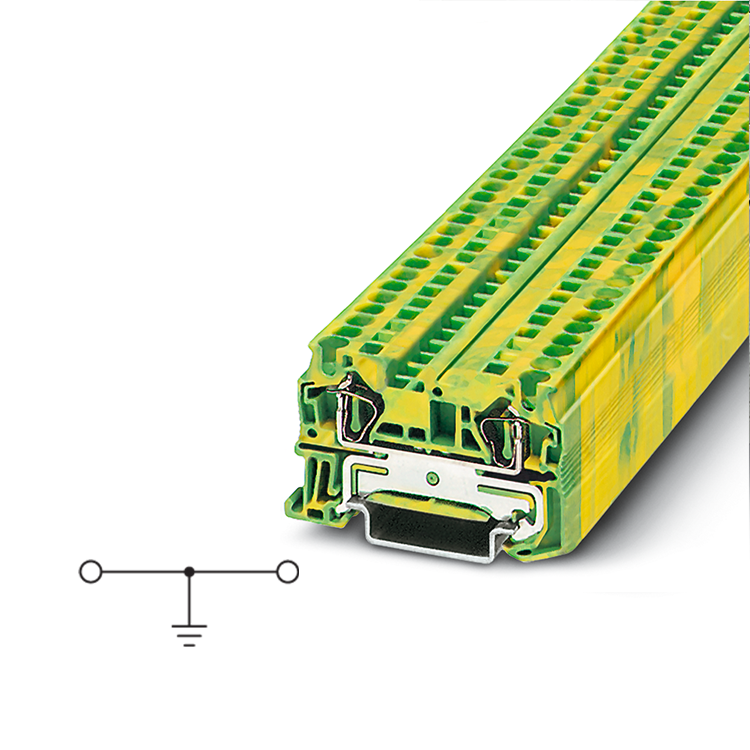

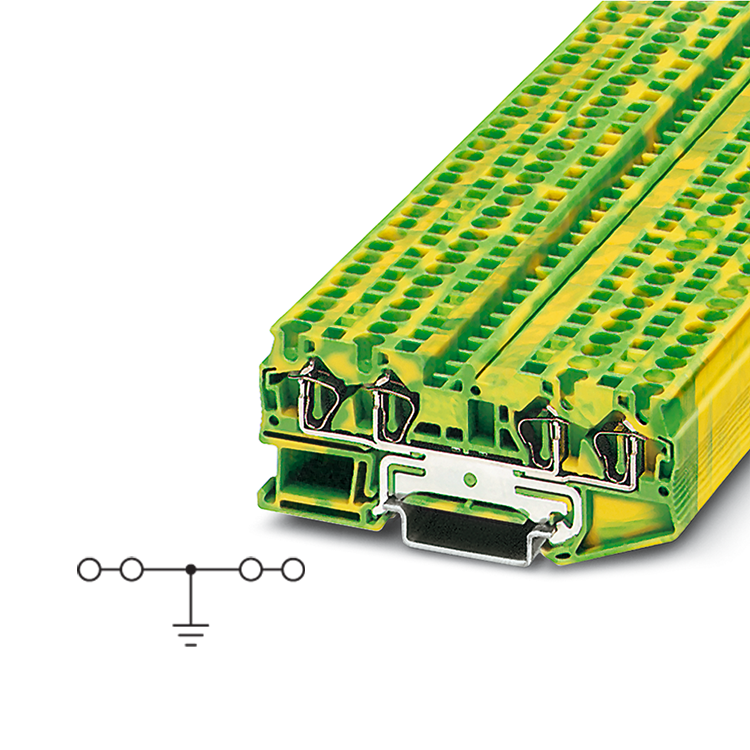

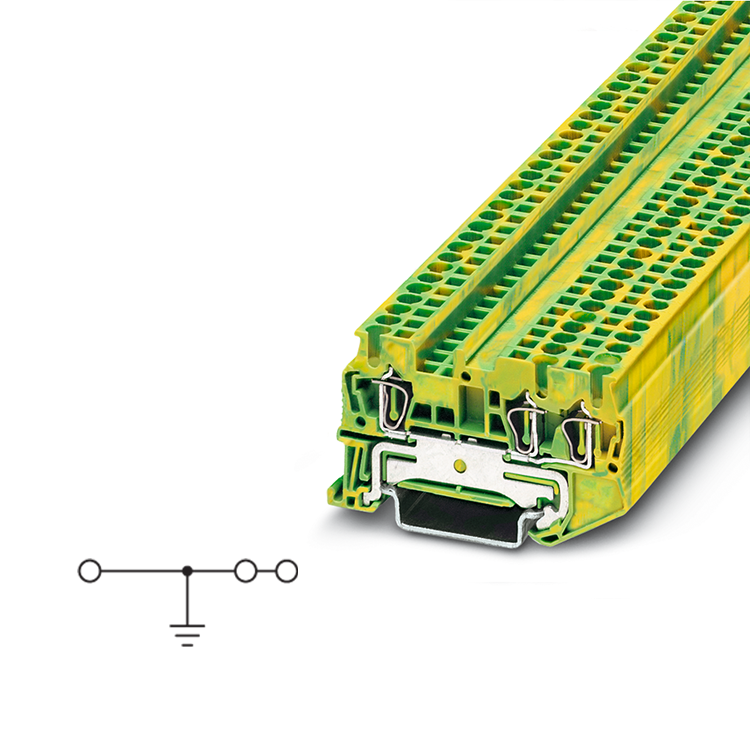

  1,5 (1,5'') ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА,
3 КОНТАКТА

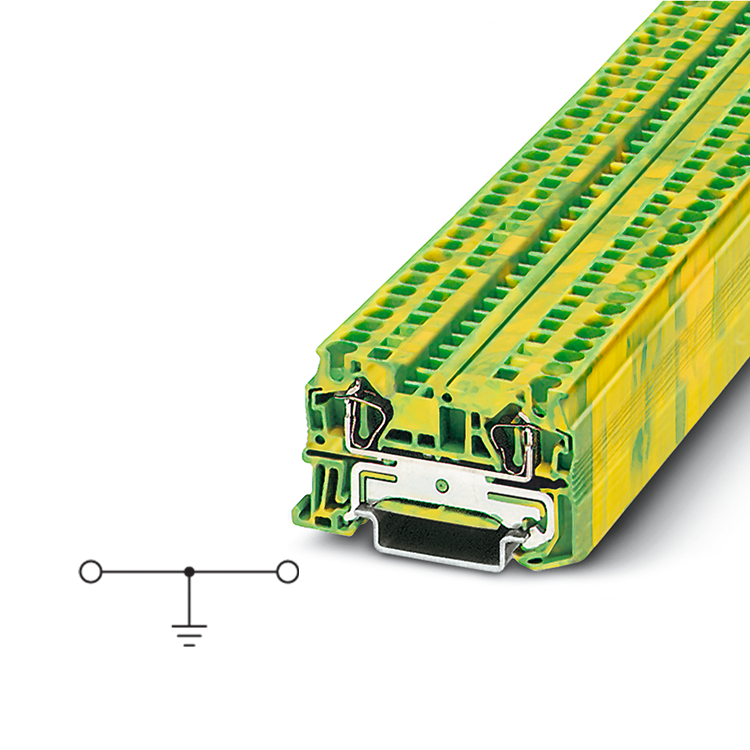

2,5 (4) ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА,
3 КОНТАКТА

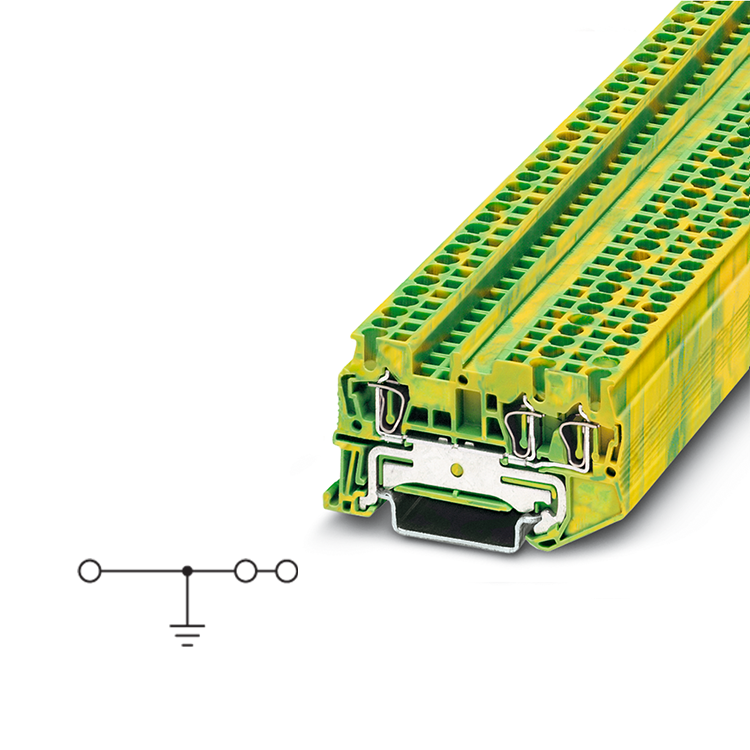

4 (6) ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА,
3 КОНТАКТА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 4,2 х 60,5 х 36,5 5,2 х 60,5 х 36,5 6,2 х 71,5 х 36,5
Макс. электрические данные - Uмакс , B
500
макс Ø, мм2
0,08 - 1,5
AWG
28 - 16
- Uмакс , B
800
макс Ø, мм2
0,08 - 4
AWG
28 - 12
- Uмакс , B
800
макс Ø, мм2
0,08 - 6
AWG
28 - 10
Расчетное напряжение, В - - - - - - - - - - - -
Номинальный ток, А / сечение, мм2 - - / - - - - - / - - - - - / - - -
Расчетное сечение, мм2 1,5 - - 1,5 2,5 - - 2,5 4 - - 4
Диапазон сечений, AWG 28 - 16 26 - 14 26 - 14 28 - 16 28 - 12 28 - 12 28 - 12 28 - 12 28 - 10 28 - 10 28 - 10 28 - 10
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,08 - 1,5 0,08 - 1,5 0,14 - 1,5 0,14 - 1,5 0,08 - 4 0,08 - 2,5 0,14 - 2,5 0,14 - 2,5 0,08 - 6 0,08 - 4 0,14 - 4 0,14 - 4
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - - - 0,5 - - - 0,5 - 1

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Заземляющая клемма на рейку
NS 35/7,5, NS 35/15

ST 1,5-TWIN-PE 3031144 50 ST 2,5-TWIN-PE 3031267 50 ST 4-TWIN-PE 3031416 50

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 2,5-TWIN 3030488 50 D-ST 2,5-TWIN 3030488 50 D-ST 4-TWIN 3030491 50
Концевая крышка, ширина 0,8 мм, oранжевая D-ST 2,5-TWIN-0,8 OG 3030512 50 D-ST 2,5-TWIN-0,8 OG 3030512 50 - - -
Сегмент крышки для закрытия многопроводных клемм при установке 2-проводных клемм, серый DS-ST 2,5 3036602 10 DS-ST 2,5 3036602 10 DS-ST 4 3036615 10
Переходник, сечение 0,08 - 0,2 мм2, белый ISH 1,5/0,2 3206131 50 ISH 2,5/0,2 3002843 50 - - -
Переходник, сечение 0,25 - 0,5 мм2, cерый ISH 1,5/0,5 3031034 50 ISH 2,5/0,5 3002856 50 ISH 4/0,5 3002885 50
Переходник, сечение 0,75 - 1 мм2, cерый - - - ISH 2,5/1,0 3002869 50 ISH 4/1,0 3002898 50
Переходная перемычка, 2 полюса, красная - - - - - - - - -
Переходная перемычка, 3 полюса, красная - - - - - - - - -
Переходная перемычка, 4 полюса, красная - - - - - - - - -
Переходная перемычка, 5 полюсов, красная - - - - - - - - -
Переходная перемычка, 10 полюсов, красная - - - - - - - - -
Тестовый штекер состоит из металлической детали - - - - - - - - -
Изоляционная втулка для тестового штекера - - - - - - - - -
Модульный штекер для подключения тестера - - - - - - - - -
Предупреждающая табличка, желтая WST 1,5 3030958 50 WST 2,5 3030941 50 WST 4 3030954 50
Отвертка SZF 0-0,4X2,5 1204504 10 SZF 1-0,6X3,5 1204517 10 SZF 1-0,6X3,5 1204517 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 4, UCT-TM 4 или ZB 4 UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6
Маркировка центрального и бокового паза UC-TMF 4, UCT-TMF 4 или ZBF 4 UC-TMF 5, UCT-TMF 5 или ZBF 5 UC-TMF 6, UCT-TMF 6 или ZBF 6

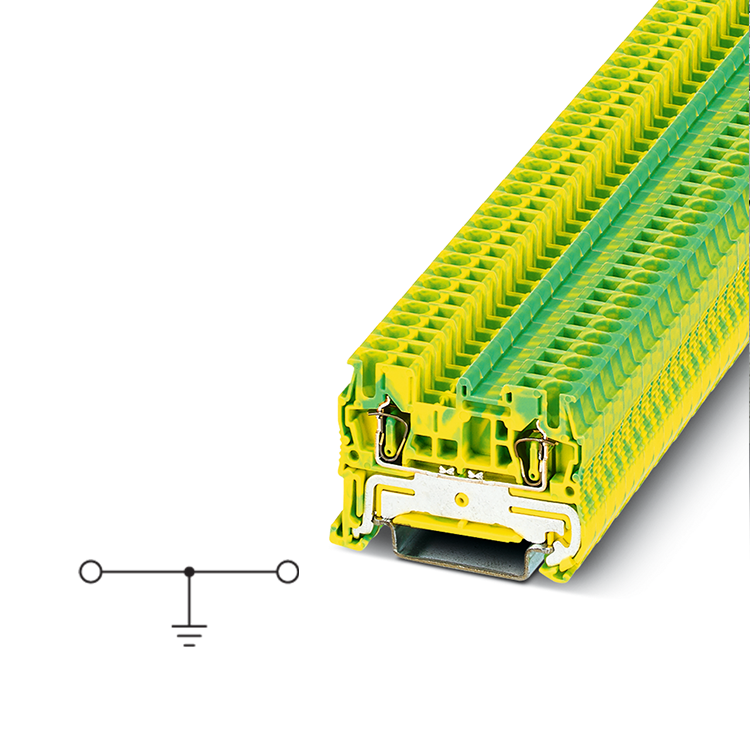

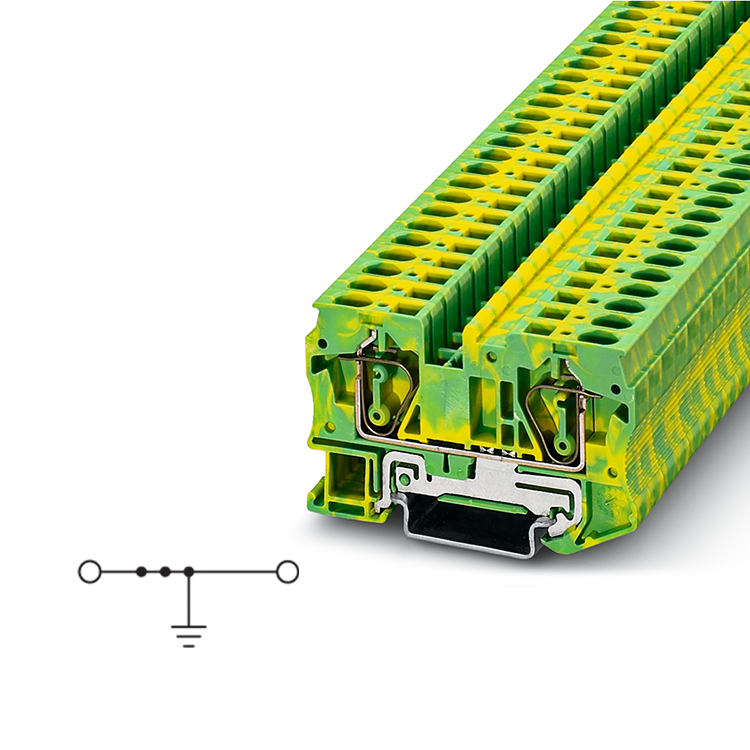

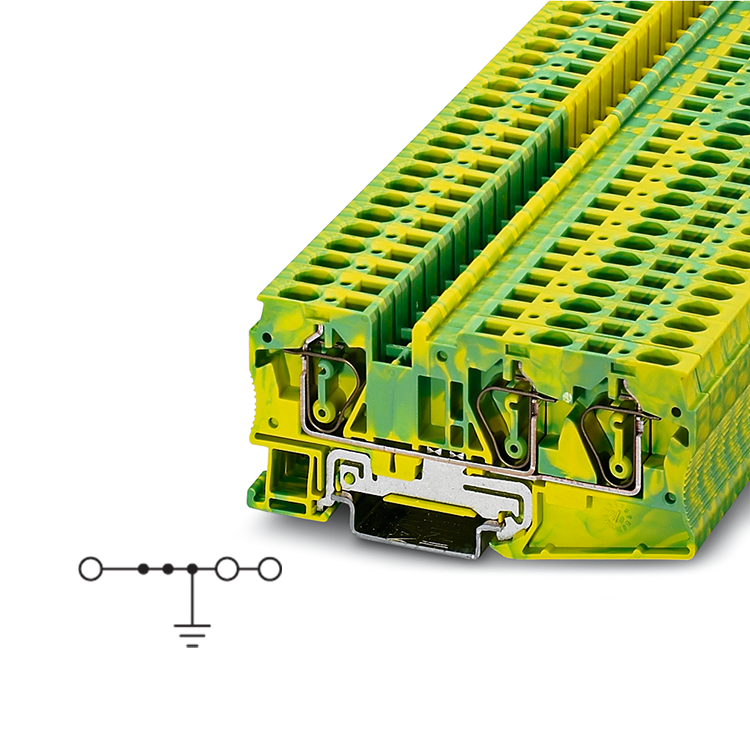

  6 (10) ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА,
3 КОНТАКТА
10 (16) ММ², 70 A, ЗАЗЕМЛЯЮЩАЯ КЛЕММА, 3 КОНТАКТА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 8,2 х 90,5 х 43,5 10,2 х 97 х 50,3
Макс. электрические данные - Uмакс , B
1000
макс Ø, мм2
0,2 - 10
AWG
24 - 8
Iмакс , A
70
Uмакс , B
1000
макс Ø, мм2
0,2 - 16
AWG
24 - 6
Расчетное напряжение, В - - - - - - - -
Номинальный ток, А / сечение, мм2 - - / - - - 57 / 10 - / - - -
Расчетное сечение, мм2 6 - - 6 10 - - -
Диапазон сечений, AWG 24 - 8 24 - 8 24 - 8 24 - 8 24 - 6 16 - 6 - -
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,2 - 10 0,2 - 6 0,25 - 6 0,25 - 6 0,2 - 16 0,2 - 10 0,25 - 10 0,25 - 10
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - 1,5 - - - 1,5 - 2,5

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Заземляющая клемма на рейку
NS 35/7,5, NS 35/15

ST 6-TWIN-PE 3036482 50 ST 10-TWIN-PE 3035302 25

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 6-TWIN 3036767 50 D-ST 10-TWIN 3035315 50
Концевая крышка, ширина 0,8 мм, oранжевая - - - - - -
Сегмент крышки для закрытия многопроводных клемм при установке 2-проводных клемм, серый - - - - - -
Переходник, сечение 0,08 - 0,2 мм2, белый - - - - - -
Переходник, сечение 0,25 - 0,5 мм2, cерый - - - - - -
Переходник, сечение 0,75 - 1 мм2, cерый - - - - - -
Переходная перемычка, 2 полюса, красная FBS 2-8 3030284 10 FBS 2-10 3005947 10
Переходная перемычка, 3 полюса, красная FBS 3-8 3030297 10 - - -
Переходная перемычка, 4 полюса, красная FBS 4-8 3030307 10 - - -
Переходная перемычка, 5 полюсов, красная FBS 5-8 3030310 10 - - -
Переходная перемычка, 10 полюсов, красная FBS 10-8 3030323 10 - - -
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера PS-8 3031005 10 - - -
Предупреждающая табличка, желтая WST 6 3030967 10 WST 10/35 3030006 25
Отвертка SZF 2-0,8X4,0 1204520 10 SZF 3-1,0X5,5 1206612 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 8, UCT-TM 8 или ZB 8 UC-TM 10, UCT-TM 10 или ZB 10
Маркировка центрального и бокового паза UC-TMF 8, UCT-TMF 8 или ZBF 8 UC-TMF 10, UCT-TMF 10 или ZBF 10

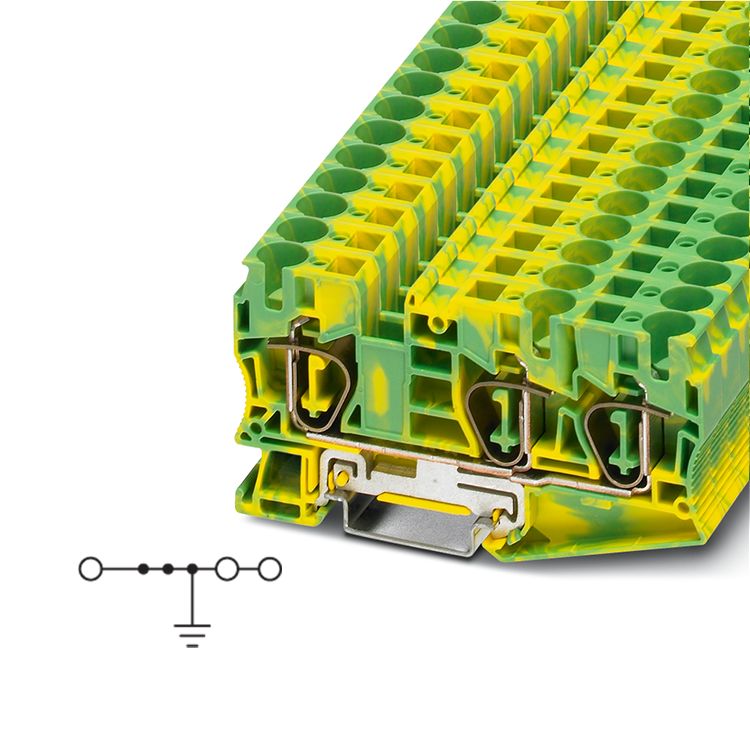

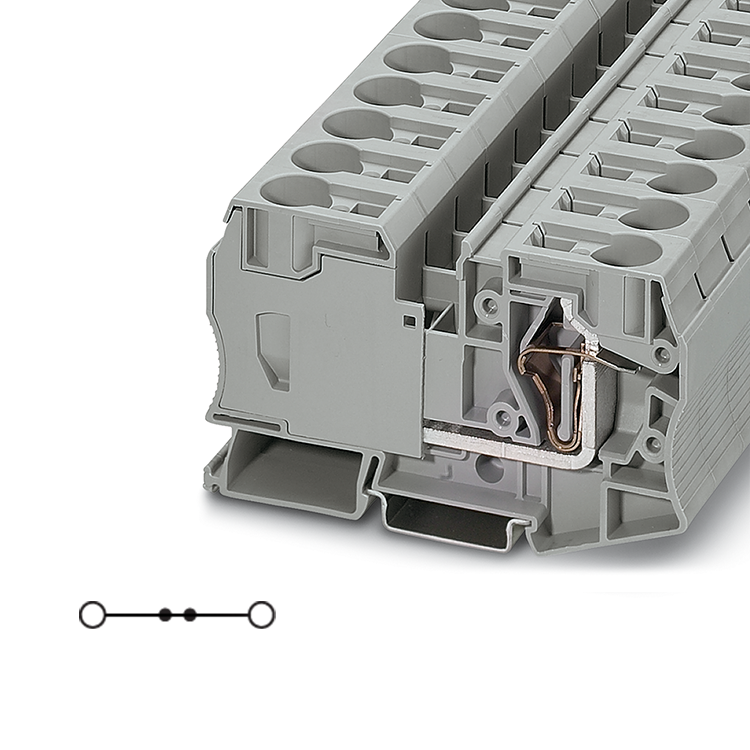

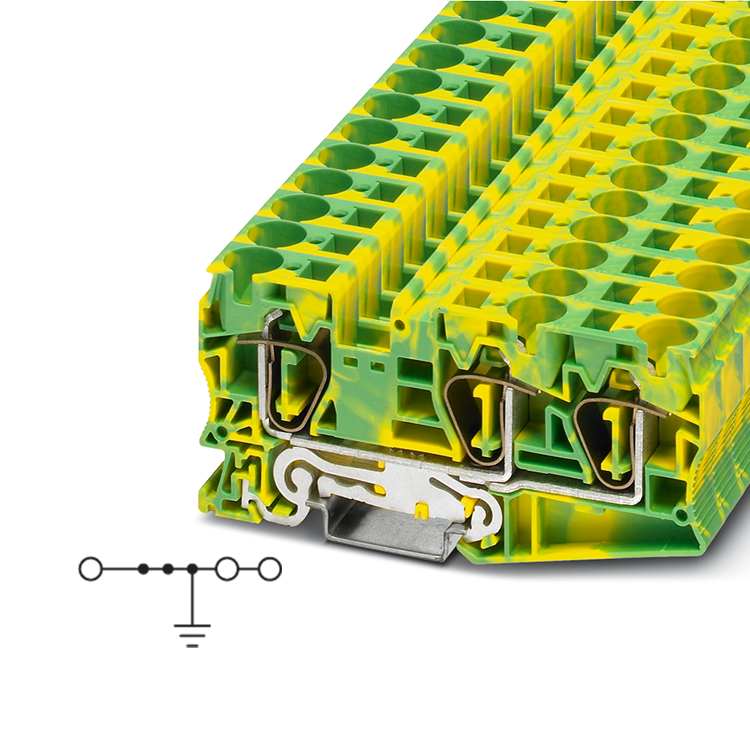

  16 (25) ММ², 90 A, ЗАЗЕМЛЯЮЩАЯ КЛЕММА,
3 КОНТАКТА

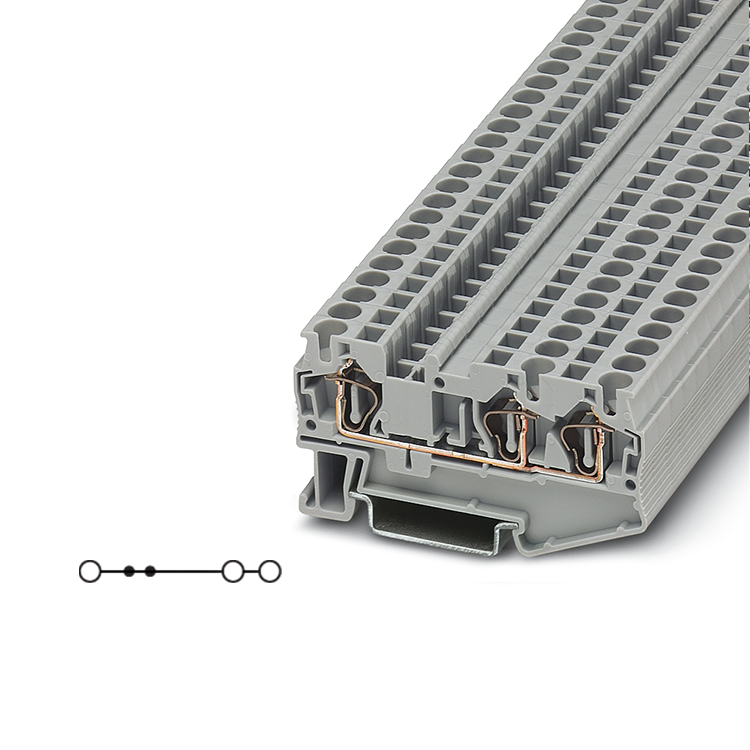

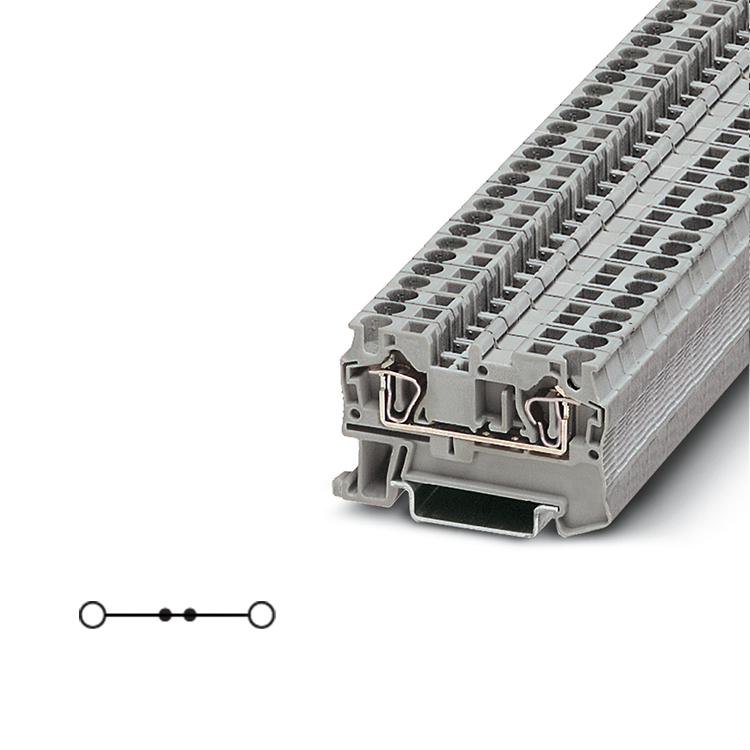

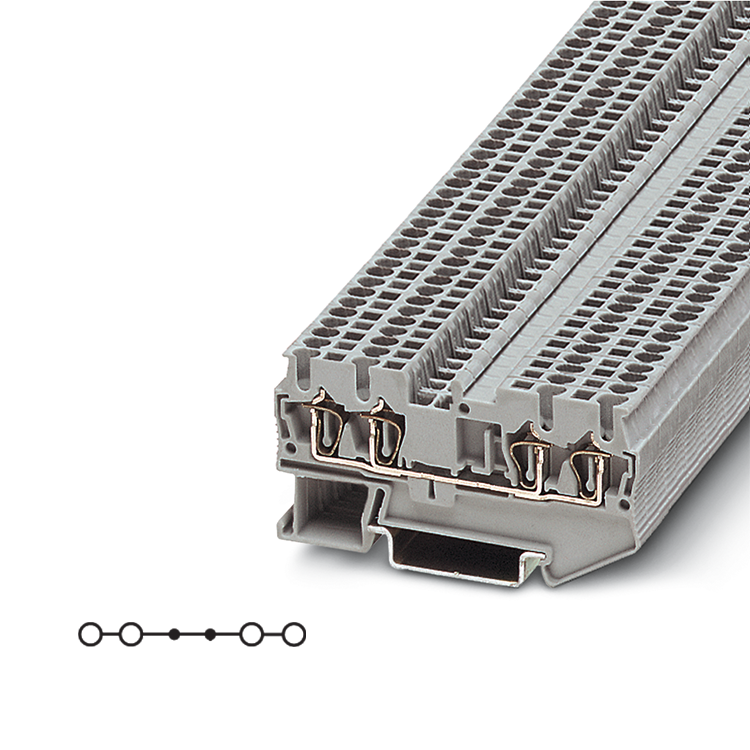

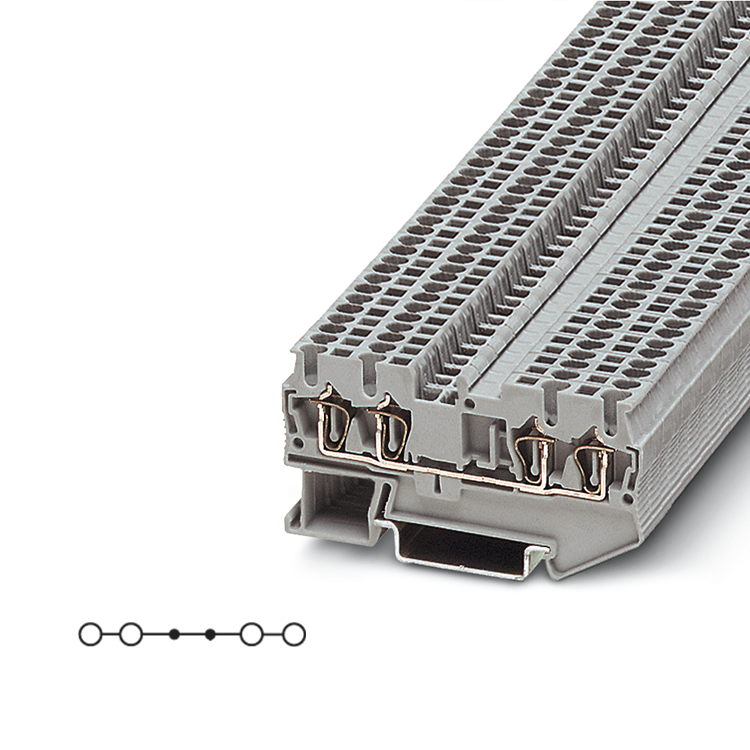

1,5 (1,5) ММ², 17,5 A, ПРОХОДНАЯ КЛЕММА,
4 КОНТАКТА

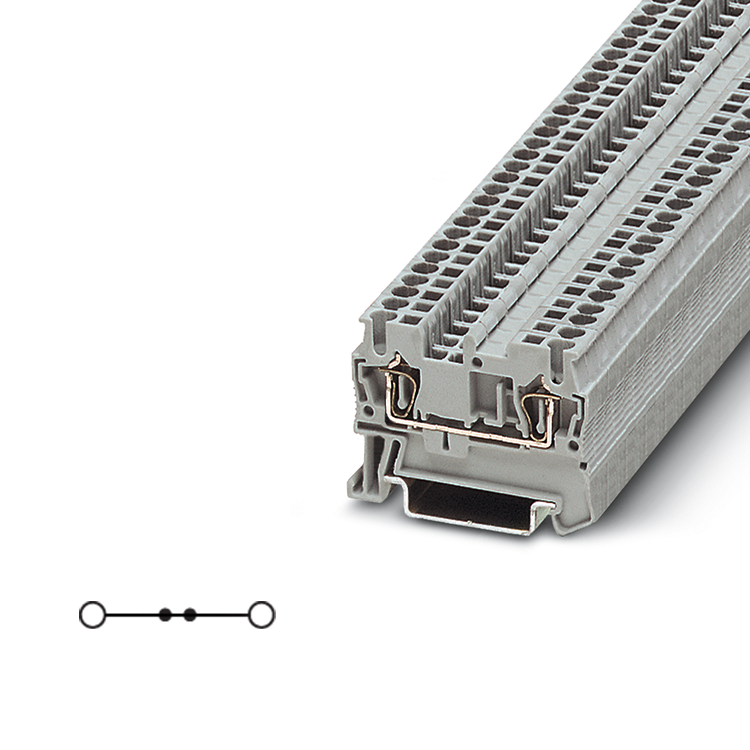

1,5 (1,5) ММ², 17,5 A, ПРОХОДНАЯ КЛЕММА,
4 КОНТАКТА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 12,2 х 107,8 х 51,5 3,5 х 72 х 32 4,2 х 72 х 36,5
Макс. электрические данные Iмакс , A
90
Uмакс , B
1000
макс Ø, мм2
0,2 - 25
AWG
24 - 4
Iмакс , A
17,5
Uмакс , B
500
макс Ø, мм2
0,08 - 1,5
AWG
28 - 16
Iмакс , A
17,5
Uмакс , B
500
макс Ø, мм2
0,08 - 1,5
AWG
28 - 16
Расчетное напряжение, В - - - - 500 10 600 - 500 300 300 440
Номинальный ток, А / сечение, мм2 76 / 16 - / - - - 17,5 / 1,5 600 / - 10 / - - 17,5 / 1,5 15 / - 15 / - 17,5/1,5//17,5/1,5
Расчетное сечение, мм2 16 - - - 1,5 - - - 1,5 - - 1,5
Диапазон сечений, AWG 24 - 4 16 - 4 - - 28 - 16 28 - 16 28 - 16 - 28 - 16 26 - 14 26 - 14 28 - 16
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,2 - 25 0,2 - 16 0,25 - 16 0,25 - 16 0,08 - 1,5 0,08 - 1,5 0,14 - 1,5 0,14 - 1 0,08 - 1,5 0,08 - 1,5 0,14 - 1,5 0,14 - 1,5
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 1,5 - 4 - - - - - - - 0,5

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

- - - ST 1,5/S-
QUATTRO
3213124 50 ST 1,5-QUATTRO 3031186 50
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - - ST 1,5-QUATTRO BU 3031199 50
Заземляющая клемма на рейку
Клемма на рейку NS 35/7,5, NS 35/15

ST 16-TWIN-PE 3035344 25 - - - - - -

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 16-TWIN 3035357 50 D-ST 1,5/S-QUATTRO 3213166 50 D-ST 2,5-QUATTRO 3030514 50
Концевая крышка, ширина 0,8 мм, oранжевая - - - - - - D-ST 2,5-QUATTRO-0,8 OG 3030513 50
Сегмент крышки для закрытия многопроводных клемм при установке 2-проводных клемм, серый - - - - - - DS-ST 2,5 3036602 10
Переходник, сечение 0,08 - 0,2 мм2, белый - - - - - - ISH 1,5/0,2 3206131 50
Переходник, сечение 0,25 - 0,5 мм2, cерый - - - - - - ISH 1,5/0,5 3031034 50
Переходник, сечение 0,75 - 1 мм2, cерый - - - - - - - - -
Переходная перемычка, 2 полюса, красная FBS 2-12 3005950 10 FBS 2-3,5 3213014 50 FBS 2-4 3030116 50
Переходная перемычка, 3 полюса, красная - - - FBS 3-3,5 3213027 50 FBS 3-4 3030129 50
Переходная перемычка, 4 полюса, красная - - - FBS 4-3,5 3213030 50 FBS 4-4 3030132 50
Переходная перемычка, 5 полюсов, красная - - - FBS 5-3,5 3213043 50 FBS 5-4 3030145 50
Переходная перемычка, 10 полюсов, красная - - - FBS 10-3,5 3213056 50 FBS 10-4 3030158 10
Переходная перемычка, 20 полюсов, красная - - - - - - FBS 20-4 3030352 10
Понижающая перемычка, 2 полюса, красная - - - RB ST (2,5/4)-1,5/S 3214356 10 - - -
Разделительная пластина, ширина 2 мм, cерая - - - ATP-ST QUATTRO 3030815 50 ATP-ST QUATTRO 3030815 50
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 - - - - - -
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 - - - - - -
Модульный штекер для подключения тестера - - - - - - PS-4 3030970 10
Предупреждающая табличка, желтая WST 10/35 3030006 25 - - - WST 1,5 3030958 50
Отвертка SZF 3-1,0X5,5 1206612 10 SZF 0-0,4X2,5 1204504 10 SZF 0-0,4X2,5 1204504 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 12, UCT-TM 12 или ZB 12 UCT-TM 3,5 или ZB 3,5 UC-TM 4, UCT-TM 4 или ZB 4
Маркировка центрального и бокового паза UC-TMF 12, UCT-TMF 12 или ZBF 12 UCT-TMF 3,5 или ZBF UC-TMF 4, UCT-TMF 4 или ZBF 4

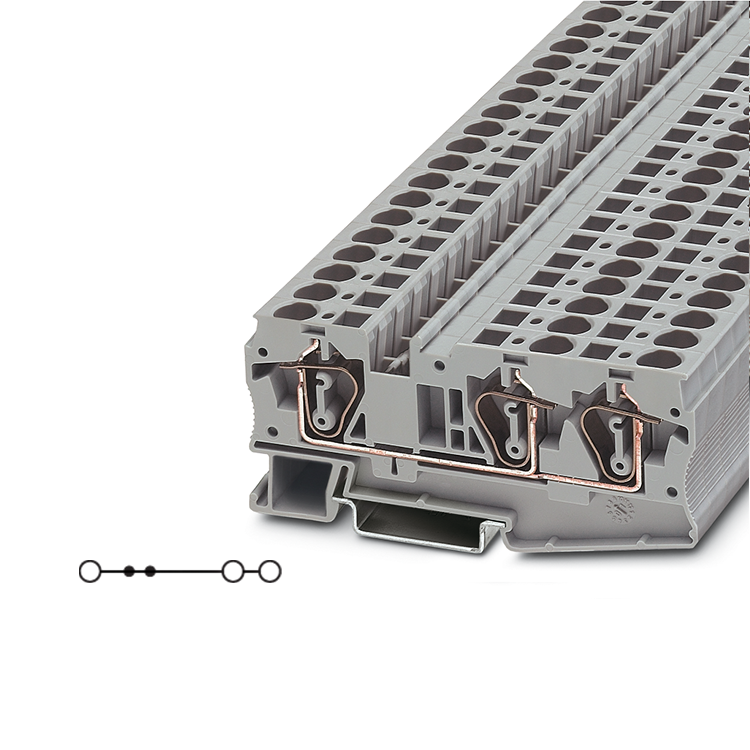

  2,5 (4) ММ², 28 A, ПРОХОДНАЯ КЛЕММА,
4 КОНТАКТА

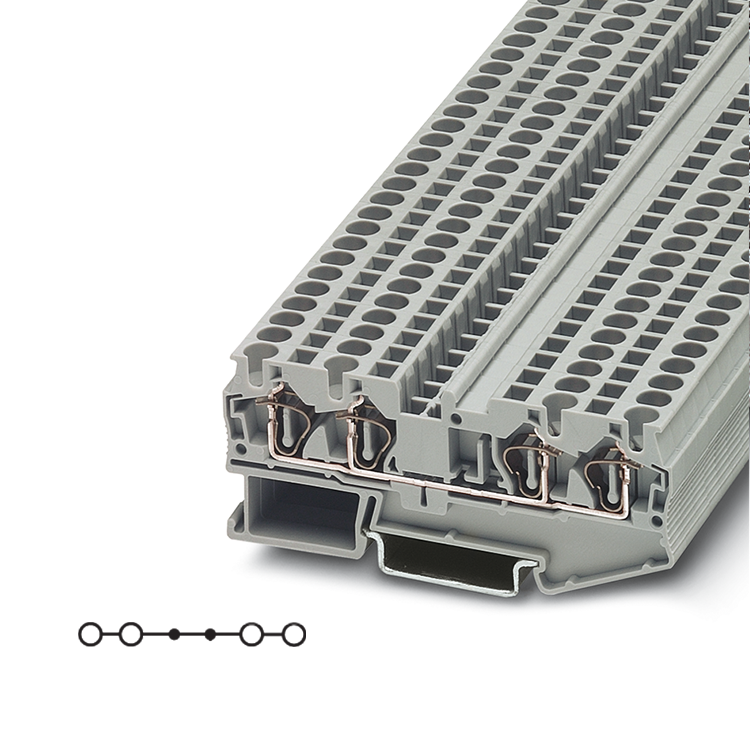

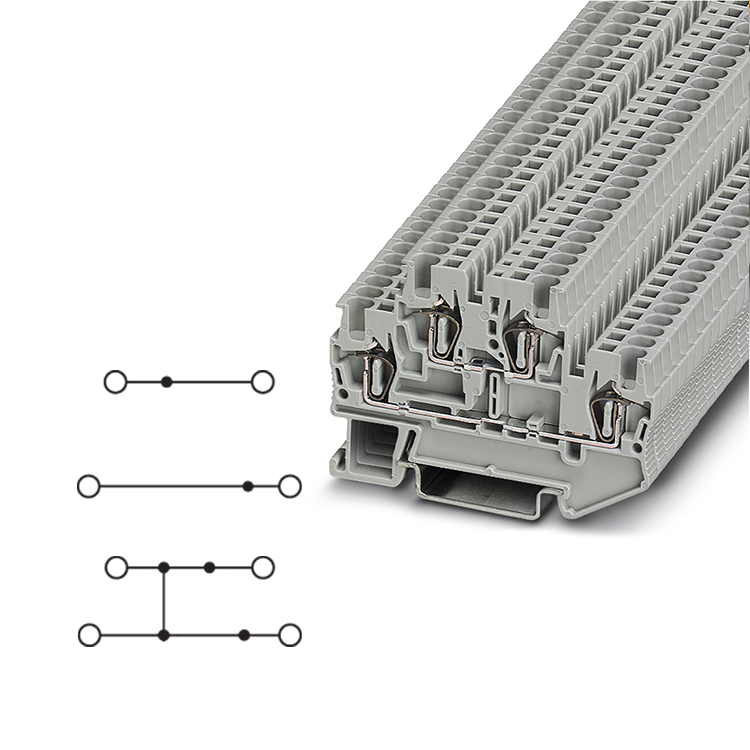

4 (6) ММ², 40 A, ПРОХОДНАЯ КЛЕММА, 4 КОНТАКТА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 5,2 х 72 х 36,5 6,2 х 87 х 36,5
Макс. электрические данные Iмакс , A
28
Uмакс , B
800
макс Ø, мм2
0,08 - 4
AWG
28 - 12
Iмакс , A
40
Uмакс , B
800
макс Ø, мм2
0,08 - 6
AWG
28 - 10
Расчетное напряжение, В 800 600 600 550 800 600 600 550
Номинальный ток, А / сечение, мм2 24 / 2,5 20 / - 20 / - 22 / 2,5 // 26 / 4 32/ 4 30 / - 30 / - 28,5/4// 34,5/6
Расчетное сечение, мм2 2,5 - - 2,5 4 - - 4
Диапазон сечений, AWG 28 - 12 28 - 12 28 - 12 28 - 12 28 - 10 28 - 10 28 - 10 28 - 10
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,08 - 4 0,08 - 2,5 0,14 - 2,5 0,14 - 2,5 0,08 - 6 0,08 - 4 0,14 - 4 0,14 - 4
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - - - 0,5 - 1

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15

ST 2,5-QUATTRO 3031306 50 ST 4-QUATTRO 3031445 50
Клемма на рейку NS 35/7,5, NS 35/15

ST 2,5-QUATTRO BU 3031319 50 ST 4-QUATTRO BU 3031458 50
Заземляющая клемма на рейку
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - -

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 2,5-QUATTRO 3030514 50 D-ST 4-QUATTRO 3030527 50
Концевая крышка, ширина 0,8 мм, oранжевая D-ST 2,5-QUATTRO-0,8 OG 3030513 50 - - -
Сегмент крышки для закрытия многопроводных клемм при установке 2-проводных клемм, серый DS-ST 2,5 3036602 10 DS-ST 4 3036615 10
Переходник, сечение 0,08 - 0,2 мм2, белый ISH 2,5/0,2 3002843 50 - - -
Переходник, сечение 0,25 - 0,5 мм2, cерый ISH 2,5/0,5 3002856 50 ISH 4/0,5 3002885 50
Переходник, сечение 0,75 - 1 мм2, cерый ISH 2,5/1,0 3002869 50 ISH 4/1,0 3002898 50
Переходная перемычка, 2 полюса, красная FBS 2-5 3030161 50 FBS 2-6 3030336 50
Переходная перемычка, 3 полюса, красная FBS 3-5 3030174 50 FBS 3-6 3030242 50
Переходная перемычка, 4 полюса, красная FBS 4-5 3030187 50 FBS 4-6 3030255 50
Переходная перемычка, 5 полюсов, красная FBS 5-5 3030190 50 FBS 5-6 3030349 50
Переходная перемычка, 10 полюсов, красная FBS 10-5 3030213 10 FBS 10-6 3030271 10
Переходная перемычка, 20 полюсов, красная FBS 20-5 3030226 10 FBS 20-6 3030365 10
Понижающая перемычка, 2 полюса, красная RB ST (2,5/4)-1,5 3038943 10 RB ST (2,5/4)-1,5 3038943 10
Разделительная пластина, ширина 2 мм, cерая ATP-ST QUATTRO 3030815 50 ATP-ST QUATTRO 3030815 50
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера PS-5 3030983 10 PS-6 3030996 10
Предупреждающая табличка, желтая WST 2,5 3030941 50 WST 4 3030954 50
Отвертка SZF 1-0,6X3,5 1204517 10 SZF 1-0,6X3,5 1204517 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6
Маркировка центрального и бокового паза UC-TMF 5, UCT-TMF 5 или ZBF 5 UC-TMF 6, UCT-TMF 6 или ZBF 6

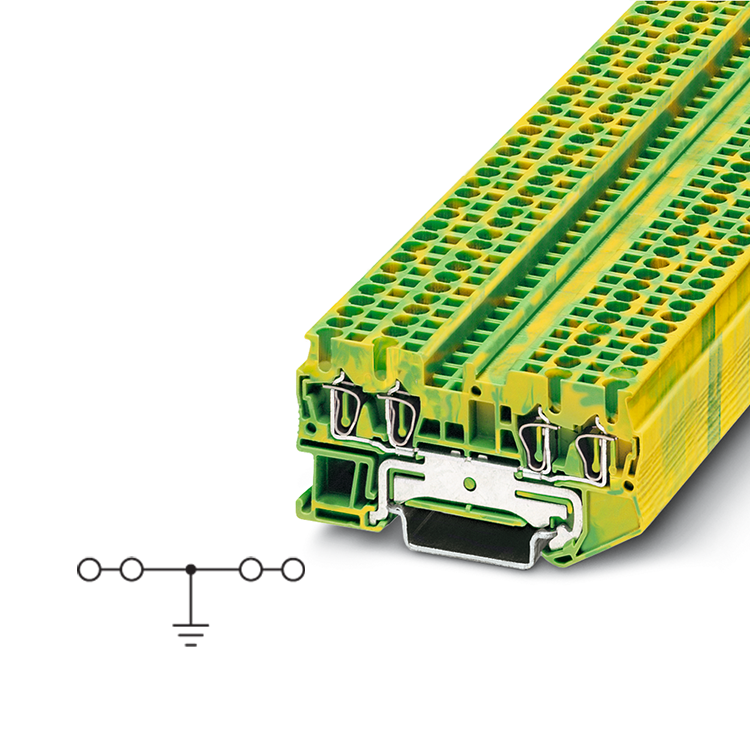

  1,5 (1,5'') ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА,
4 КОНТАКТА
2,5 (4) ММ², КЛЕММА ЗАЩИТНОГО СОЕДИНЕНИЯ, 4 КОНТАКТА 4 (6) ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА,
4 КОНТАКТА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 4,2 х 72 х 36,5 5,2 х 72 х 36,5 6,2 х 87 х 36,5
Макс. электрические данные - Uмакс , B
500
макс Ø, мм2
0,08 - 1,5
AWG
28 - 16
- Uмакс , B
800
макс Ø, мм2
0,08 - 4
AWG
28 - 12
- Uмакс , B
800
макс Ø, мм2
0,08 - 6
AWG
28 - 10
Расчетное напряжение, В - - - - - - - - - - - -
Номинальный ток, А / сечение, мм2 - - / - - - - - / - - - - - / - - -
Расчетное сечение, мм2 1,5 - - 1,5 2,5 - - 2,5 4 - - 4
Диапазон сечений, AWG 28 - 16 26 - 14 26 - 14 28 - 16 28 - 12 28 - 12 28 - 12 28 - 12 28 - 10 28 - 10 28 - 10 28 - 10
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,08 - 1,5 0,08 - 1,5 0,14 - 1,5 0,14 - 1,5 0,08 - 4 0,08 - 2,5 0,14 - 2,5 0,14 - 2,5 0,08 - 6 0,08 - 4 0,14 - 4 0,14 - 4
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - - - 0,5 - - - 0,5 - 1

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Заземляющая клемма на рейку
NS 35/7,5, NS 35/15

ST 1,5-QUATTRO-PE 3031209 50 ST 2,5-QUATTRO-PE 3031322 50 ST 4-QUATTRO-PE 3031461 50
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - - - - -
Клемма на рейку NS 35/7,5, NS 35/15

- - - - - - - - -
Клемма с потенциальным
разъемом на рейку NS 35/7,5, NS 35/15

- - - - - - - - -
Клемма с потенциальным
разъемом на рейку NS 35/7,5, NS 35/15

- - - - - - - - -

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 2,5-
QUATTRO
3030514 50 D-ST 2,5-
QUATTRO
3030514 50 D-ST 4-
QUATTRO
3030527 50
Концевая крышка, ширина 0,8 мм, oранжевая D-ST 2,5-
QUATTRO-0,8 OG
3030513 50 D-ST 2,5-
QUATTRO-0,8 OG
3030513 50 - - -
Сегмент крышки,для закрытия многопроводных клемм при установке 2-проводных клемм, серый DS-ST 2,5 3036602 10 DS-ST 2,5 3036602 10 DS-ST 4 3036615 10
Переходник, сечение 0,08 - 0,2 мм2, белый ISH 1,5/0,2 3206131 50 ISH 2,5/0,2 3002843 50 - - -
Переходник, сечение 0,25 - 0,5 мм2, cерый ISH 1,5/0,5 3031034 50 ISH 2,5/0,5 3002856 50 ISH 4/0,5 3002885 50
Переходник, сечение 0,75 - 1 мм2, cерый - - - ISH 2,5/1,0 3002869 50 ISH 4/1,0 3002898 50
Переходная перемычка, 2 полюса, красная - - - - - - - - -
Переходная перемычка, 3 полюса, красная - - - - - - - - -
Переходная перемычка, 4 полюса, красная - - - - - - - - -
Переходная перемычка, 5 полюсов, красная - - - - - - - - -
Переходная перемычка, 10 полюсов, красная - - - - - - - - -
Переходная перемычка, 20 полюсов, красная - - - - - - - - -
Разделительная пластина ширина 2 мм, cерая - - - - - - - - -
Адаптер для тестового штекера - - - - - - - - -
Модульный штекер для подключения тестера - - - - - - - - -
Предупреждающая табличка, желтая WST 1,5 3030958 50 WST 2,5 3030941 50 WST 4 3030954 50
Отвертка SZF 0-0,4X2,5 1204504 10 SZF 1-0,6X3,5 1204517 10 SZF 1-0,6X3,5 1204517 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза UC-TM 4, UCT-TM 4 или ZB 4 UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6
Маркировка центрального и бокового паза UC-TMF 4, UCT-TMF 4 или ZBF 4 UC-TMF 5, UCT-TMF 5 или ZBF 5 UC-TMF 6, UCT-TMF 6 или ZBF 6

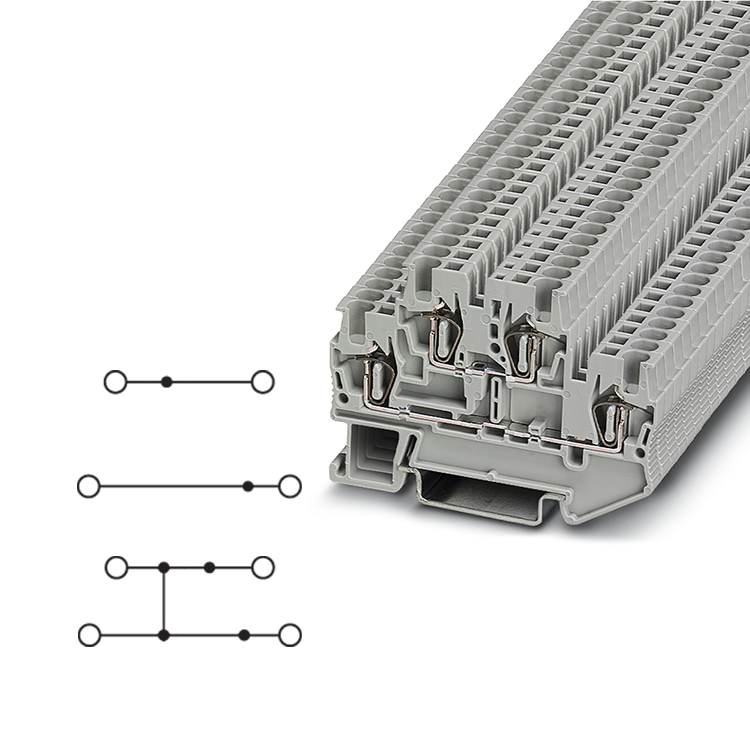

  1,5 (1,5) ММ², 17,5 A, ДВУХЪЯРУСНАЯ КЛЕММА 2,5 (4) ММ², 26 A, ДВУХЪЯРУСНАЯ КЛЕММА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 4,2 х 67,5 х 47,5 5,2 х 67,5 х 47,5
Макс. электрические данные Iмакс , A
17,5
Uмакс , B
500
макс Ø, мм2
0,08 - 1,5
AWG
28 - 16
Iмакс , A
26
Uмакс , B
500
макс Ø, мм2
0,08 - 4
AWG
28 - 12
Расчетное напряжение, В 500 300 300 440 500 600 300 440
Номинальный ток, А / сечение, мм2 17,5 / 1,5 15 / - 15 / - 15/1,5//15,5/1,5 22 / 2,5 20 / - 20 / - 19,5/2,5 //23,5/4
Расчетное сечение, мм2 1,5 - - 1,5 2,5 - - 2,5
Диапазон сечений, AWG 28 - 16 26 - 14 26 - 14 28 - 16 28 - 12 28 - 12 28 - 12 28 - 12
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,08 - 1,5 0,08 - 1,5 0,14 - 1,5 0,14 - 1,5 0,08 - 4 0,08 - 2,5 0,25 - 2,5 0,25 - 2,5
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - - - - - 0,5

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Заземляющая клемма на рейку
NS 35/7,5, NS 35/15

- - - - - -
Клемма на рейку NS 35/7,5, NS 35/15

STTB 1,5 3031157 50 STTB 2,5 3031270 50
Клемма на рейку NS 35/7,5, NS 35/15

STTB 1,5 BU 3031160 50 STTB 2,5 BU 3031283 50
Клемма с потенциальным
разъемом на рейку NS 35/7,5, NS 35/15

STTB 1,5-PV 3031526 50 STTB 2,5-PV 3031539 50
Клемма с потенциальным
разъемом на рейку NS 35/7,5, NS 35/15

- - - STTB 2,5-PV BU 3035108 50

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-STTB 2,5 3030459 50 D-STTB 2,5 3030459 50
Концевая крышка, ширина 0,8 мм, oранжевая - - - - - -
Сегмент крышки,для закрытия многопроводных клемм при установке 2-проводных клемм, серый - - - - - -
Переходник, сечение 0,08 - 0,2 мм2, белый ISH 1,5/0,2 3206131 50 ISH 2,5/0,2 3002843 50
Переходник, сечение 0,25 - 0,5 мм2, cерый ISH 1,5/0,5 3031034 50 ISH 2,5/0,5 3002856 50
Переходник, сечение 0,75 - 1 мм2, cерый - - - ISH 2,5/1,0 3002869 50
Переходная перемычка, 2 полюса, красная FBS 2-4 3030116 50 FBS 2-5 3030161 50
Переходная перемычка, 3 полюса, красная FBS 3-4 3030129 50 FBS 3-5 3030174 50
Переходная перемычка, 4 полюса, красная FBS 4-4 3030132 50 FBS 4-5 3030187 50
Переходная перемычка, 5 полюсов, красная FBS 5-4 3030145 50 FBS 5-5 3030190 50
Переходная перемычка, 10 полюсов, красная FBS 10-4 3030158 10 FBS 10-5 3030213 10
Переходная перемычка, 20 полюсов, красная FBS 20-4 3030352 10 FBS 20-5 3030226 10
Разделительная пластина ширина 2 мм, cерая ATP-STTB 4 3030747 50 ATP-STTB 4 3030747 50
Адаптер для тестового штекера PAI-4 3030925 10 PAI-4-N GY 3032871 10
Модульный штекер для подключения тестера PS-4 3030970 10 PS-5 3030983 10
Предупреждающая табличка, желтая WST 1,5 3030958 50 WST 2,5 3030941 50
Отвертка SZF 0-0,4X2,5 1204504 10 SZF 1-0,6X3,5 1204517 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка центрального паза - -
Маркировка центрального и бокового паза UC-TMF 4, UCT-TMF 4 или ZBF 4 UC-TMF 5, UCT-TMF 5 или ZBF 5

Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.

Вы можете получить бесплатную консультацию технических специалистов «МИГ Электро»
Поделиться:
Просмотров 239
