Распределительные блоки 1,5 мм2

Поделиться:

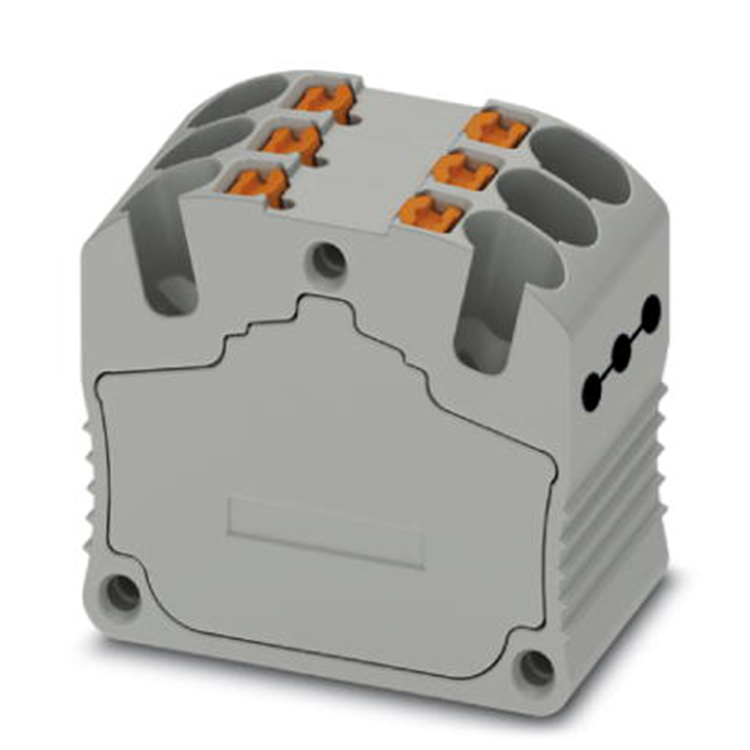

МОНТАЖ С ПОМОЩЬЮ ФЛАНЦЕВОГО КРЕПЛЕНИЯ

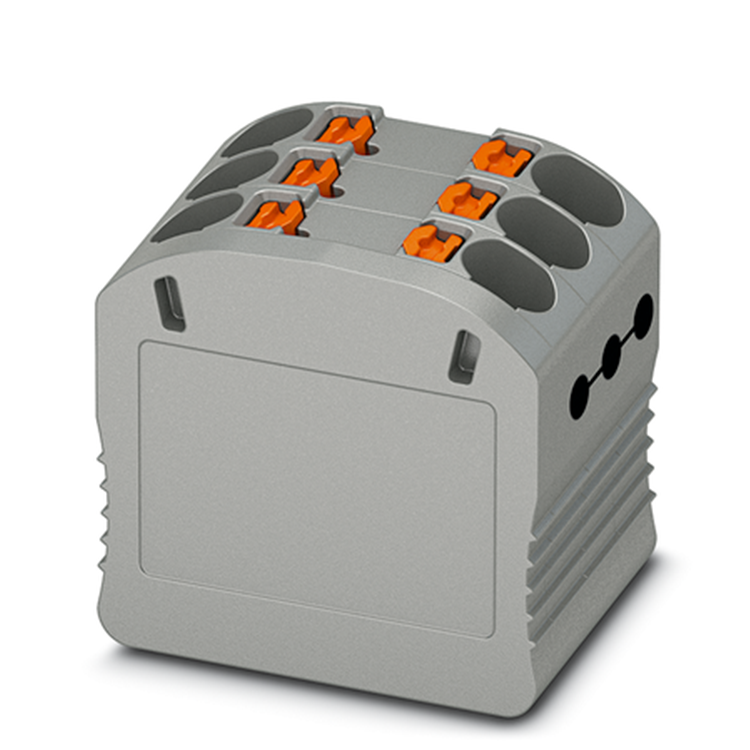

МОНТАЖ ПРИ ПОМОЩИ КЛЕЙКОЙ ПОВЕРХНОСТИ

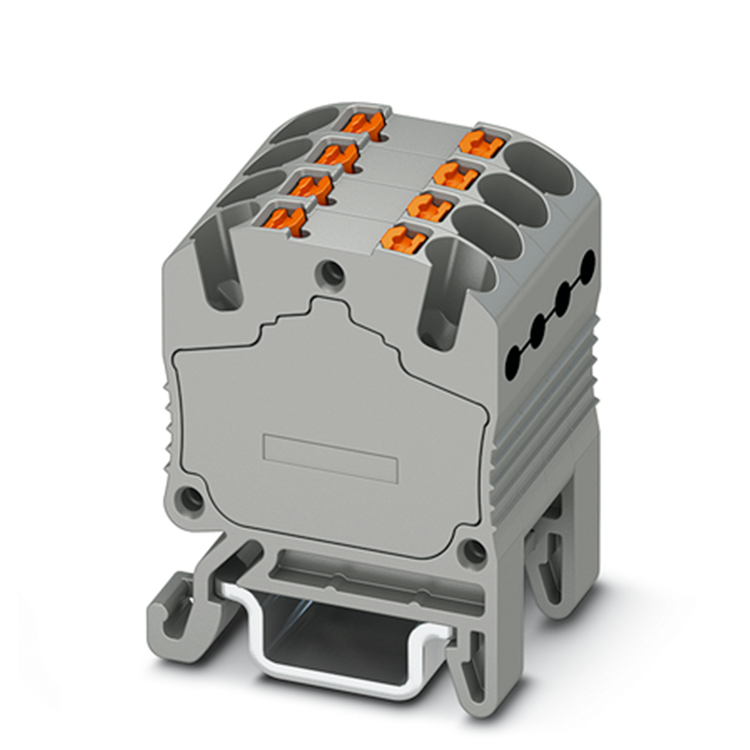

МОНТАЖ НА DIN-РЕЙКУ NS 15
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальный ток: 17,5 А
Номинальное напряжение: 500 В



Цвет Количество точек
подсоединения
Тип Артикул Тип Артикул Тип Артикул

6 PTFIX 6X1,5 GY 3002757 PTFIX 6X1,5-G GY 3002798 PTFIX 6X1,5-NS15A GY 3002910
12 PTFIX 12X1,5 GY 3002758 PTFIX 12X1,5-G GY 3002799 PTFIX 12X1,5-NS15A GY 3002914
18 PTFIX 18X1,5 GY 3002760 PTFIX 18X1,5-G GY 3002804 PTFIX 18X1,5-NS15A GY 3002917

6 PTFIX 6X1,5 BU 3002761 PTFIX 6X1,5-G BU 3002864 PTFIX 6X1,5-NS15A BU 3002919
12 PTFIX 12X1,5 BU 3002763 PTFIX 12X1,5-G BU 3002865 PTFIX 12X1,5-NS15A BU 3002922
18 PTFIX 18X1,5 BU 3002764 PTFIX 18X1,5-G BU 3002876 PTFIX 18X1,5-NS15A BU 3002926

6 PTFIX 6X1,5 RD 3002765 PTFIX 6X1,5-G RD 3002877 PTFIX 6X1,5-NS15A RD 3002928
12 PTFIX 12X1,5 RD 3002766 PTFIX 12X1,5-G RD 2878 PTFIX 12X1,5-NS15A RD 3 2931
18 PTFIX 18X1,5 RD 3002767 PTFIX 18X1,5-G RD 3002879 PTFIX 18X1,5-NS15A RD 3002934

6 PTFIX 6X1,5 YE 3002768 PTFIX 6X1,5-G YE 3002880 PTFIX 6X1,5-NS15A YE 3002955
12 PTFIX 12X1,5 YE 3002769 PTFIX 12X1,5-G YE 3002881 PTFIX 12X1,5-NS15A YE 3002958
18 PTFIX 18X1,5 YE 3002770 PTFIX 18X1,5-G YE 3002882 PTFIX 18X1,5-NS15A YE 3002961

6 PTFIX 6X1,5 GN 3002771 PTFIX 6X1,5-G GN 3002883 PTFIX 6X1,5-NS15A GN 3002963
12 PTFIX 12X1,5 GN 3002772 PTFIX 12X1,5-G GN 3002884 PTFIX 12X1,5-NS15A GN 3002964
18 PTFIX 18X1,5 GN 3002773 PTFIX 18X1,5-G GN 3002886 PTFIX 18X1,5-NS15A GN 3002965

6 PTFIX 6X1,5 BN 3002774 PTFIX 6X1,5-G BN 3002887 PTFIX 6X1,5-NS15A BN 3002970
12 PTFIX 12X1,5 BN 3002776 PTFIX 12X1,5-G BN 3002888 PTFIX 12X1,5-NS15A BN 3002971
18 PTFIX 18X1,5 BN 3002777 PTFIX 18X1,5-G BN 3002889 PTFIX 18X1,5-NS15A BN 3002972

6 PTFIX 6X1,5 BK 3002781 PTFIX 6X1,5-G BK 3002893 PTFIX 6X1,5-NS15A BK 3002967
12 PTFIX 12X1,5 BK 3002782 PTFIX 12X1,5-G BK 3002894 PTFIX 12X1,5-NS15A BK 3002968
18 PTFIX 18X1,5 BK 3002783 PTFIX 18X1,5-G BK 3002895 PTFIX 18X1,5-NS15A BK 3002969

ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Описание Тип Артикул Тип Артикул Тип Артикул
Переходная перемычка, 2 полюса, красная FBS 2-4 3030116 FBS 2-4 3030116 FBS 2-4 3030116
Адаптер для тестового штекера MPS-MT
1-S4-B RD
1982800 MPS-MT
1-S4-B RD
1982800 MPS-MT
1-S4-B RD
1982800
Тестовый штекер состоит из металлической детали MPS-MT SN 3212251 MPS-MT SN 3212251 MPS-MT SN 3212251
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 MPS-IH RD 0201676 MPS-IH RD 0201676
Монтажный фланец PTFIX 1,5-DF 3003116 PTFIX 1,5-DF 3003116 PTFIX 1,5-DF 3003116
Держатель маркировки клеммных колодок - - - - - -
Адаптер для несущей рейки - - - - - -
Адаптер для несущей рейки NS 35 - - - - - -
Адаптер для несущей рейки NS 35 с функцией концевого держателя - - - - - -
Адаптер для несущей рейки NS 15 - - - - - -
Адаптер для несущей рейки NS 15 с функцией концевого держателя - - - - - -
Отвертка SZF 0-0,4X2,5 1204504 SZF 0-0,4X2,5 1204504 SZF 0-0,4X2,5 1204504
Маркировка клемм TML (...X3,8) R TML (...X3,8) R TML (...X3,8) R

Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.
