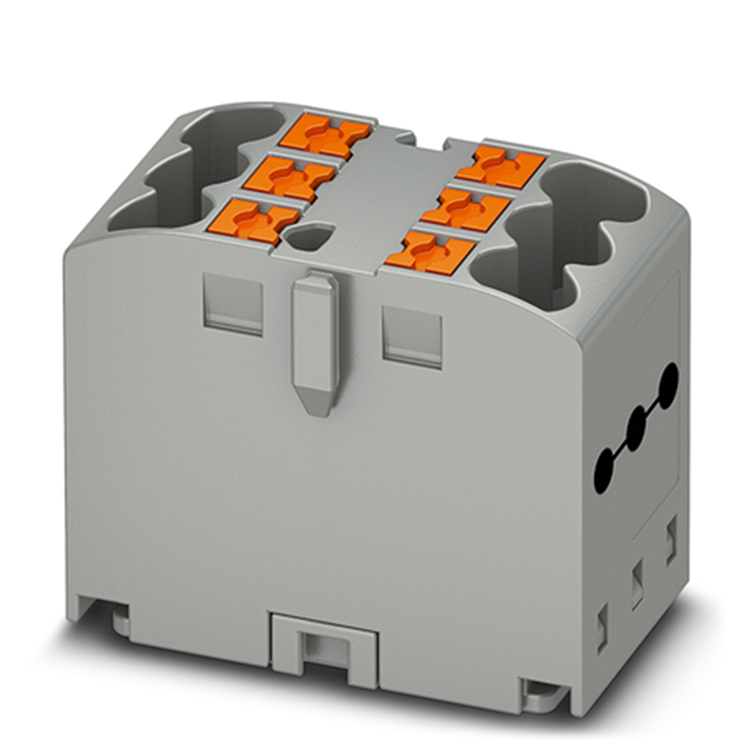

МОНТАЖ С ПОМОЩЬЮ ФЛАНЦЕВОГО КРЕПЛЕНИЯ |

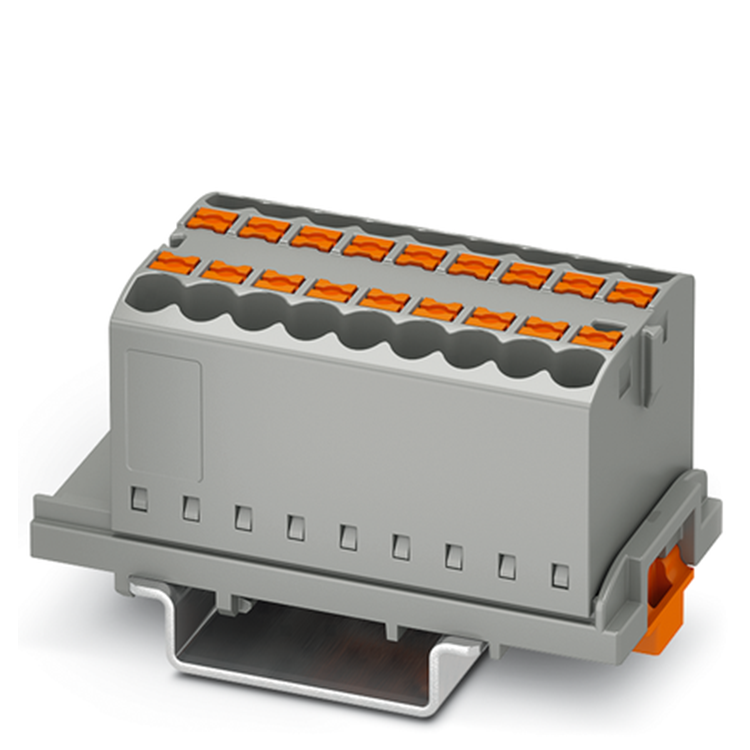

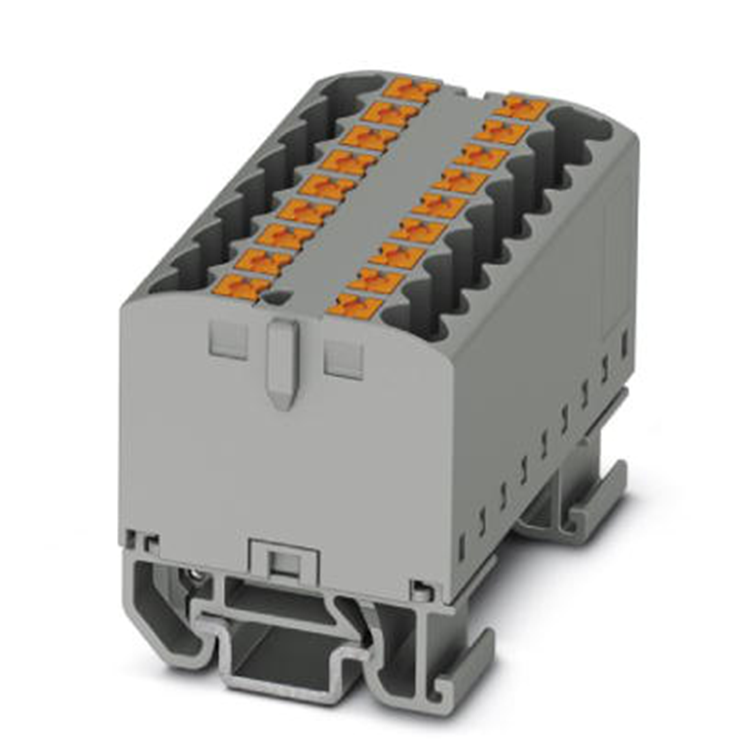

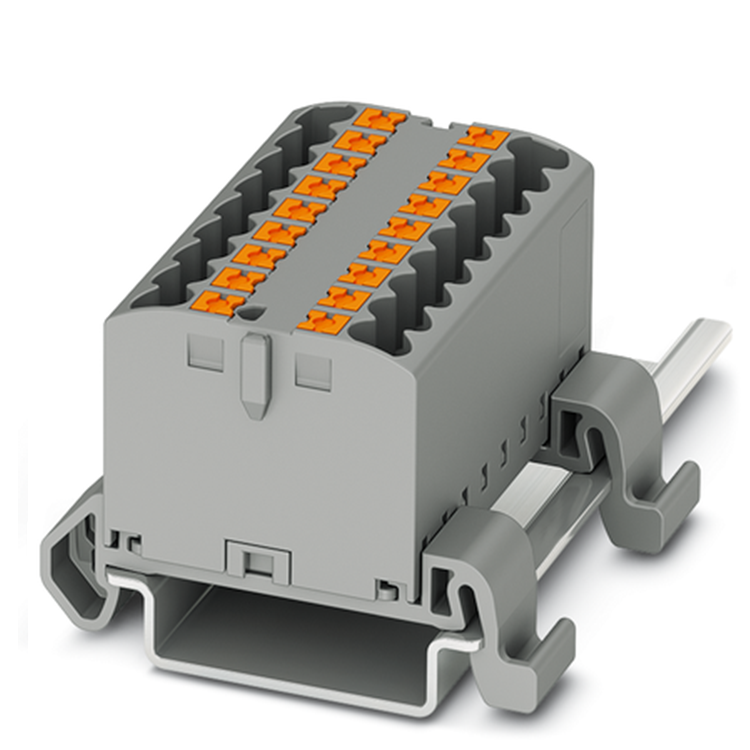

МОНТАЖ ПРИ ПОМОЩИ КЛЕЙКОЙ ПОВЕРХНОСТИ | МОНТАЖ НА DIN-РЕЙКУ NS 35 (ПОПЕРЕЧНЫЙ) | МОНТАЖ НА DIN-РЕЙКУ NS 35 (ПРОДОЛЬНЫЙ) | МОНТАЖ НА DIN-РЕЙКУ NS 15 (ПРОДОЛЬНЫЙ) | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальный ток: 17,5 А Номинальное напряжение: 500 В |
![]() |
![]() |
![]() |
![]() |
![]() |
||||||
Цвет |
Количество точек подсоединения |
Тип | Артикул | Тип | Артикул | Тип | Артикул | Тип | Артикул | Тип | Артикул |
|
6 | PTFIX 6X2,5 GY | 3273264 | PTFIX 6X2,5-G GY | 3273395 | PTFIX 6X2,5-NS35 GY | 3273000 | PTFIX 6X2,5-NS35A GY | 3273132 | PTFIX 6X2,5-NS15A GY | 3274100 |
12 | PTFIX 12X2,5 GY | 3273286 | PTFIX 12X2,5-G GY | 3002799 | PTFIX 12X2,5-NS35 GY | 3273022 | PTFIX 12X2,5-NS35A GY | 3273154 | PTFIX 12X2,5-NS15A GY | 3274122 | |
18 | PTFIX 18X2,5 GY | 3273308 | PTFIX 18X1,5-G GY | 3273438 | PTFIX 18X2,5-NS35 GY | 3273044 | PTFIX 18X2,5-NS35A GY | 3273176 | PTFIX 18X2,5-NS15A GY | 3274144 | |
|
6 | PTFIX 6X2,5 BU | 3273266 | PTFIX 6X2,5-G BU | 3273396 | PTFIX 6X2,5-NS35 BU | 3273002 | PTFIX 6X2,5-NS35A BU | 3273134 | PTFIX 6X2,5-NS15A BU | 3274102 |
12 | PTFIX 12X2,5 BU | 273288 | PTFIX 12X2,5-G BU 3 | 273418 | PTFIX 12X2,5-NS35 BU | 3273024 | PTFIX 12X2,5-NS35A BU | 3273156 | PTFIX 12X2,5-NS15A BU | 3274124 | |
18 | PTFIX 18X2,5 BU | 273310 | PTFIX 18X2,5-G BU | 3273440 | PTFIX 18X2,5-NS35 BU | 3273046 | PTFIX 18X2,5-NS35A BU | 3273178 | PTFIX 18X2,5-NS15A BU | 3274146 | |
|
6 | PTFIX 6X2,5 RD | 3273268 | PTFIX 6X2,5-G RD | 3273398 | PTFIX 6X2,5-NS35 RD | 3273004 | PTFIX 6X2,5-NS35A RD | 3273136 | PTFIX 6X2,5-NS15A RD | 3274104 |
12 | PTFIX 12X2,5 RD | 3273290 | PTFIX 12X2,5-G RD | 3273420 | PTFIX 12X2,5-NS35 RD | 3273026 | PTFIX 12X2,5-NS35A RD | 3273158 | PTFIX 12X2,5-NS15A RD | 3274126 | |
18 | PTFIX 18X2,5 RD | 273312 | PTFIX 18X2,5-G RD | 3273442 | PTFIX 18X2,5-NS35 RD | 3273048 | PTFIX 18X2,5-NS35A RD | 3273180 | PTFIX 18X2,5-NS15A RD | 3274148 | |
|
6 | PTFIX 6X2,5 YE | 3273270 | PTFIX 6X2,5-G YE | 3273400 | PTFIX 6X2,5-NS35 YE | 3273006 | PTFIX 6X2,5-NS35A YE | 3273138 | PTFIX 6X2,5-NS15A YE | 3274106 |
12 | PTFIX 12X2,5 YE | 3273292 | PTFIX 12X2,5-G YE | 3273422 | PTFIX 12X2,5-NS35 YE | 3273028 | PTFIX 12X2,5-NS35A YE | 3273160 | PTFIX 12X2,5-NS15A YE | 3274128 | |
18 | PTFIX 18X2,5 YE | 3273314 | PTFIX 18X2,5-G YE | 3273444 | PTFIX 18X2,5-NS35 YE | 3273050 | PTFIX 18X2,5-NS35A YE | 3273182 | PTFIX 18X2,5-NS15A YE | 3274150 | |
|
6 | PTFIX 6X2,5 GN | 3273272 | PTFIX 6X2,5-G GN | 3273402 | PTFIX 6X2,5-NS35 GN | 3273008 | PTFIX 6X2,5-NS35A GN | 3273140 | PTFIX 6X2,5-NS15A GN | 3274108 |
12 | PTFIX 12X2,5 GN | 3273294 | PTFIX 12X2,5-G GN | 3273424 | PTFIX 12X2,5-NS35 GN | 3273030 | PTFIX 12X2,5-NS35A GN | 3273162 | PTFIX 12X2,5-NS15A GN | 3274130 | |
18 | PTFIX 18X2,5 GN | 3273316 | PTFIX 18X2,5-G GN | 3273446 | PTFIX 18X2,5-NS35 GN | 3273052 | PTFIX 18X2,5-NS35A GN | 3273184 | PTFIX 18X2,5-NS15A GN | 3274152 | |
|
6 | PTFIX 6X2,5 BN | 3273274 | PTFIX 6X2,5-G BN | 3273404 | PTFIX 6X2,5-NS35 BN | 3273010 | PTFIX 6X2,5-NS35A BN | 3273142 | PTFIX 6X2,5-NS15A BN | 3274110 |
12 | PTFIX 12X2,5 BN | 3273296 | PTFIX 12X2,5-G BN | 3273426 | PTFIX 12X2,5-NS35 BN | 3273032 | PTFIX 12X2,5-NS35A BN | 3273164 | PTFIX 12X2,5-NS15A BN | 3274132 | |
18 | PTFIX 18X2,5 BN | 3273318 | PTFIX 18X2,5-G BN | 3273448 | PTFIX 18X2,5-NS35 BN | 3273054 | PTFIX 18X2,5-NS35A BN | 3273186 | PTFIX 18X2,5-NS15A BN | 3274154 | |
|
6 | PTFIX 6X2,5 BK | 3273278 | PTFIX 6X2,5-G BK | 3273408 | PTFIX 6X2,5-NS35 BK | 3273014 | PTFIX 6X2,5-NS35A BK | 3273146 | PTFIX 6X2,5-NS15A BK | 3274114 |
12 | PTFIX 12X2,5 BK | 3273300 | PTFIX 12X2,5-G BK | 3273430 | PTFIX 12X2,5-NS35 BK | 3273036 | PTFIX 12X2,5-NS35A BK | 3273168 | PTFIX 12X2,5-NS15A BK | 3274136 | |
18 | PTFIX 18X2,5 BK | 3273322 | PTFIX 18X2,5-G BK | 3273452 | PTFIX 18X2,5-NS35 BK | 3273058 | PTFIX 18X2,5-NS35A BK | 3273190 | PTFIX 18X2,5-NS15A BK | 3274158 | |
|
ПРИНАДЛЕЖНОСТИ | ПРИНАДЛЕЖНОСТИ | ПРИНАДЛЕЖНОСТИ | ПРИНАДЛЕЖНОСТИ | ПРИНАДЛЕЖНОСТИ | ||||||
Описание | Тип | Артикул | Тип | Артикул | Тип | Артикул | Тип | Артикул | Тип | Артикул | |
Переходная перемычка, 2 полюса, красная | FBS 2-5 | 3030161 | FBS 2-5 | 3030161 | FBS 2-5 | 3030161 | FBS 2-5 | 3030161 | FBS 2-5 | 3030161 | |
Адаптер для тестового штекера |
MPS-MT 1-S4-B RD |
1982800 |
MPS-MT 1-S4-B RD |
1982800 |
MPS-MT 1-S4-B RD |
1982800 |
MPS-MT 1-S4-B RD |
1982800 |
MPS-MT 1-S4-B RD |
1982800 | |
Тестовый штекер состоит из металлической детали | MPS-MT SN | 3212251 | MPS-MT SN | 3212251 | MPS-MT SN | 3212251 | MPS-MT SN | 3212251 | MPS-MT SN | 3212251 | |
Изоляционная втулка для тестового штекера | MPS-IH RD | 0201676 | MPS-IH RD | 0201676 | MPS-IH RD | 0201676 | MPS-IH RD | 0201676 | MPS-IH RD | 0201676 | |
Фланец с навинчивающимся фиксатором | PTFIX-F | 3274060 | PTFIX-F | 3274060 | PTFIX-F | 3274060 | PTFIX-F | 3274060 | PTFIX-F | 3274060 | |
Держатель маркировки клеммных колодок | KLM 3 | 0811969 | KLM 3 | 0811969 | KLM 3 | 0811969 | KLM 3 | 0811969 | KLM 3 | 0811969 | |
Адаптер для несущей рейки | PTFIX-NS35 | 3274054 | PTFIX-NS35 | 3274054 | PTFIX-NS35 | 3274054 | PTFIX-NS35 | 3274054 | PTFIX-NS35 | 3274054 | |
Адаптер для несущей рейки NS 35 | PTFIX-NS35A | 3274056 | PTFIX-NS35A | 3274056 | PTFIX-NS35A | 3274056 | PTFIX-NS35A | 3274056 | PTFIX-NS35A | 3274056 | |
Адаптер для несущей рейки NS 35 с функцией концевого держателя | PTFIX-NS35A-FIX | 3274057 | PTFIX-NS35A-FIX | 3274057 | PTFIX-NS35A-FIX | 3274057 | PTFIX-NS35A-FIX | 3274057 | PTFIX-NS35A-FIX | 3274057 | |
Адаптер для несущей рейки NS 15 | PTFIX-NS15A | 3274058 | PTFIX-NS15A | 3274058 | PTFIX-NS15A | 3274058 | PTFIX-NS15A | 3274058 | PTFIX-NS15A | 3274058 | |
Адаптер для несущей рейки NS 15 с функцией концевого держателя | PTFIX-NS15A-FIX | 3274059 | PTFIX-NS15A-FIX | 3274059 | PTFIX-NS15A-FIX | 3274059 | PTFIX-NS15A-FIX | 3274059 | PTFIX-NS15A-FIX | 3274059 | |
Отвертка | SZF 1-0,6X3,5 | 1204517 | SZF 1-0,6X3,5 | 1204517 | SZF 1-0,6X3,5 | 1204517 | SZF 1-0,6X3,5 | 1204517 | SZF 1-0,6X3,5 | 1204517 | |
Маркировка клемм | TML (...X3,8) R | TML (...X3,8) R | TML (...X3,8) R | TML (...X3,8) R | TML (...X3,8) R |
Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.
