Винтовые клеммы RBO и RSC

Поделиться:

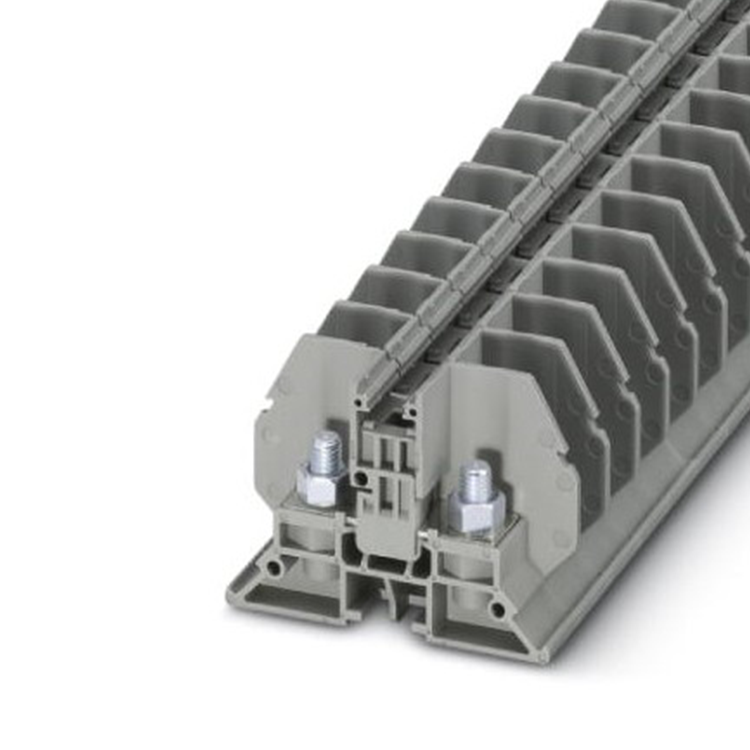

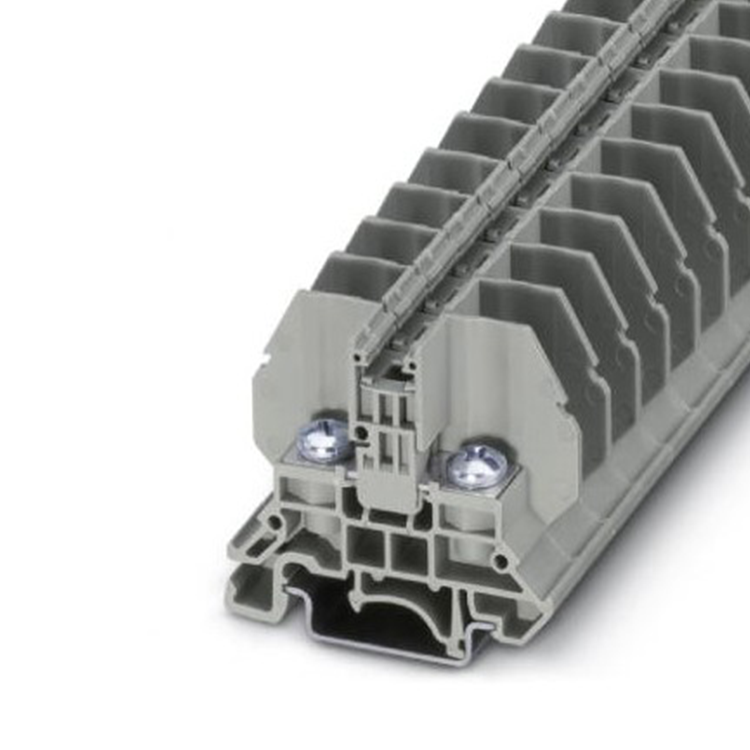

Болтовые клеммы RBO 5..., для кольцевого и вилочного кабельного наконечника М5

- Компактное соединение с помощью кольцевых или вилочных кабельных наконечников
- Соединительный канал для распределения потенциалов стандартными винтовыми перемычками
- Коммутационная перемычка с изоляцией для коммутируемых поперечных соединений
- Монтаж на обычных монтажных рейках или прямо в распределительной коробке



10 (10) мм2, 57 А, проходная клемма, для установки на монтажную рейку


10 (10) мм2, 57 А, проходная клемма, для непосредственного монтажа


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры , мм Ширина Длина Высота NS 35/7,5
Ширина Длина Высота NS 35/7,5

13 53,3 47
13 53,3 -
Размеры , мм Ширина Длина Высота NS 32
Ширина Длина Высота NS 32

13 53,3 52
13 53,3 -
Размеры , мм Ширина Длина Высота
Ширина Длина Высота

13 53,3 -
13 53,3 37
Макс. электрические данные Iмакс. А Uмакс. B макс.  mm2 AWG Iмакс. A Uмакс. B макс.  mm2 AWG

57 800 0,1-10 26-8 57 800 0,1-10 26-8
Расчетные данные МЭК 60947-7-1
МЭК
(UL/CUL) CSA МЭК/
EN
МЭК 60947-7-1
МЭК
(UL/CUL) CSA МЭК/
EN
Расчетное напряжение, В
Номинальный ток/сечение, А/мм2
Расчетное сечение, мм2
Диапазон сечений, AWG
800
57/10
10
26-8
600
45/-
-
-
-
-
-
-
-
-
-
-
800
57/10
10
26-8
600
45/-
-
-
-
-
-
-
-
-
-
-
Сечение подключаемого провода DIN 46234

Кабельный наконечник по DIN 46234, мм2
Болт для зажимов/диаметр отверстия/ширина, мм
0,1-10
5/5,3/10

0,1-10
5/5,3/10

Сечение подключаемого провода DIN 46237

Кабельный наконечник DIN, мм2
Болт для зажимов/диаметр отверстия/ширина, мм
Цвет маркировки: красный
синий
желтый
0,5-6
5/5,3/10
1,00 мм2
2,50 мм2
6,00 мм2

0,5-6
5/5,3/10
1,00 мм2
2,50 мм2
6,00 мм2

Общие характеристики

Наружная резьба
Момент затяжки, Нм
Изоляционный материал
Класс воспламеняемости согласно UL 94
М5
2-2,2
РА
V0

М5
2-2,2
РА
V0


ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Imax Артикул № Количество Тип Imax Артикул № Количество
Болтовая клемма, для монтажа на NS 32... или NS 35... серый RBO 5 3058059 50


Фланцевая клемма, для прямого монтажа, вкл. фланец крышки
D-RSC 5-F
серый


RBO 5-F 3058062 50
Блок фланцевых клемм, для непосредственного монтажа, вкл. фланец крышки D-RSC 5-F, 4 контакта

Блок, 6 контактов

Блок, 8 контактов

Блок, 12 контактов
серый


серый

серый

серый



RBO 5-F/4

RBO 5-F/6
RBO 5-F/8
RBO 5-F/12
3058237


3058240

3058253

3059252
1


1

1

1

ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Крышка, ширина 2,2 мм серый D-RSC 5 3058020 50


Фланец крышки серый


D-RSC 5-F 3059647 50
Винтовая перемычка, изолированная,
10 полюсов
серебристый FB 10-13 57 A1) 3059126 10 FB 10-13 3059126 10
Изолирующая перемычка, съемная,
с 10 винтами,
10 полюсов
серебристый FB 10-13 ISO 24 A 3059663 10 FB 10-13 ISO 3059663 10
Разделительный диск, для разделения соседних перемычек, с возможностью последующего раздвижения, без контактных потерь серый TS-KK 3 2770215 50 TS-KK 3 2770215 50
Защитный профиль, длина 1м прозрачный AP RSC 3058017 10 AP RSC 3058017 10
Торцовый ключ
SHN8 1209868 1 SHN 8 1209868 1
Маркировка центрального паза
Маркировка бокового паза
ZB 13
ZBF 13
ZB 13
ZBF 13

Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.
