Винтовые клеммы с держателем предохранителя

Поделиться:

4 (6) ММ², 28 A, ПРОХОДНАЯ КЛЕММА,
ФОРМА UTME 4

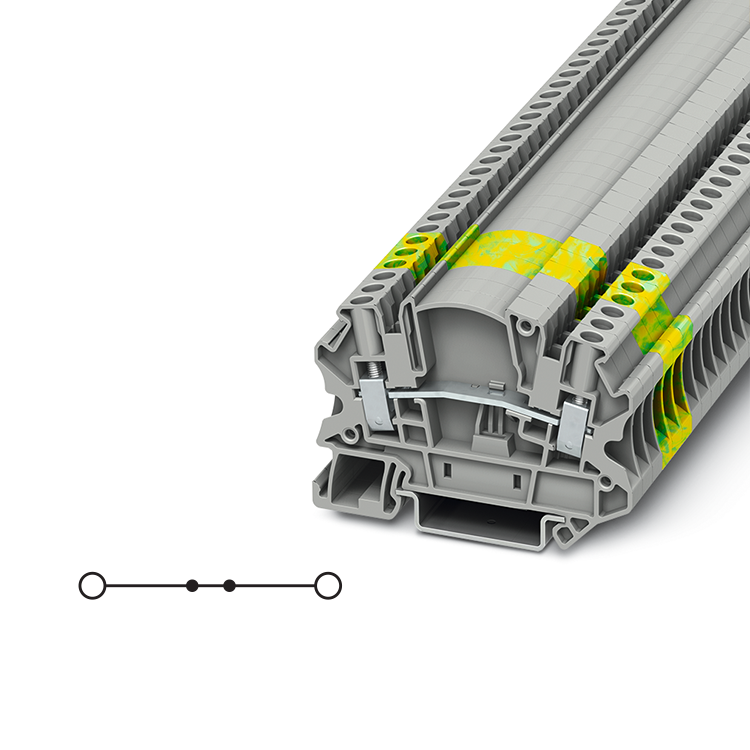

4 (6) ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА,
ФОРМА UTME 4

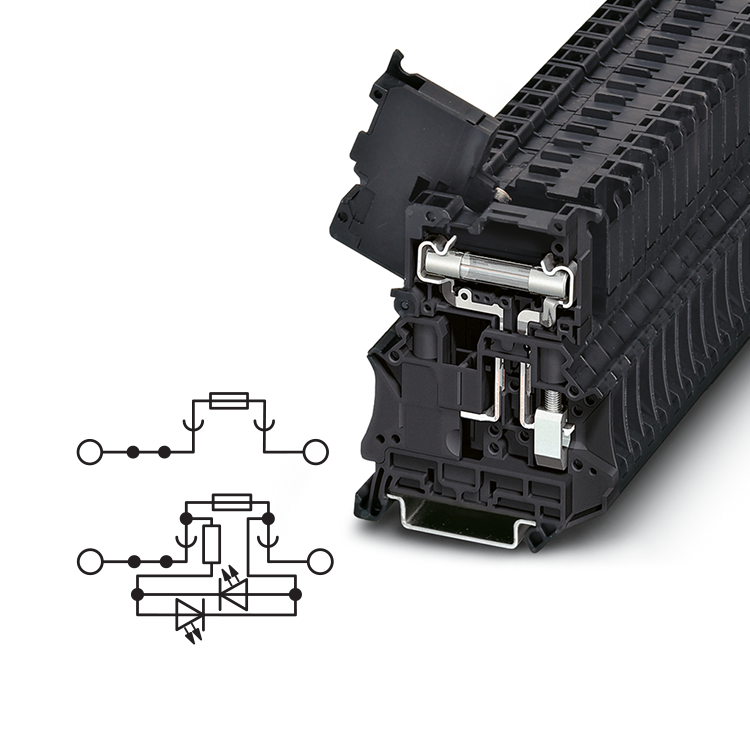

4 (6) ММ², 6,3 A, КЛЕММА С ДЕРЖАТЕЛЕМ ПРЕДОХРАНИТЕЛЯ 5 X 20 ММ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 6,2 х 66 х 47,7 6,2 х 66 х 47,7 6,2 х 57,8 х 73
Макс. электрические данные Iмакс , A
32
Uмакс , B
500
макс Ø, мм2
0,14 - 6
AWG
26 - 10
- Uмакс , B
500
макс Ø, мм2
0,14 - 6
AWG
26 - 10
Iмакс , A
6,3
Uмакс , B
500
макс Ø, мм2
0,14 - 6
AWG
26 - 10
Расчетное напряжение, В 500 600 600 - - - - - 500 600 600 -
Номинальный ток, А / сечение, мм2 32 / 4 25 / - 25 - - - / - - - 6,3 / 1 6,3 / - 6,3 / - -
Расчетное сечение, мм2 4 - - - 4 - - - 4 - - -
Диапазон сечений, AWG 26 - 10 26 - 10 26 - 10 - 26 - 10 26 - 10 26 - 10 - 26 - 10 26 - 10 26 - 10 -
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4
2-жильный (одинаковые жилы), мм2 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 -


ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Измерительная клемма на рейку
NS 35/7,5, NS 35/15

- - - - - - - - -
Измерительная клемма с винтами для крепления щупа тестера на рейку
NS 35/7,5, NS 35/15

- - - - - - - - -
Проходная клемма на рейку
NS 35/7,5, NS 35/15

UTMED 4 3047465 50 - - - - - -
Заземляющая клемма на рейку
NS 35/7,5, NS 35/15

- - - UTMED 4-PE 3047478 50 - - -
Клемма со световым индикатором для
12-30 В пост. тока 0,7-2,4 м

- - - - - - - - -
Клемма со световым индикатором для
12-30 В перем./пост. тока

- - - - - - UT 4-HESI (5X20) 3046032 50
Клемма для 12-60 В перем./пост. тока

- - - - - - UT 4-HESILED 24 (5X20) 3046090 50
Клемма для 30-60 В перем./пост. тока

- - - - - - UT 4-HESILED 24 (5X20)
120 KOHM
3248005 50
Клемма для 110-250 В перем./пост. тока

- - - - - - UT 4-HESILED 60 (5X20) 3046126 50


ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерый D-UTME 4 3047491 10 D-UTME 4 3047491 10 - - -
Штекерная перемычка, 2 полюса, серая/оранж. SB-ME 2-6 3035755 10 SB-ME 2-6 3035755 10 - - -
Штекерная перемычка, 3 полюса, серая/оранж. SB-ME 3-6 3035756 10 SB-ME 3-6 3035756 10 - - -
Штекерная перемычка, 4 полюса, серая/оранж. SB-ME 4-6 3035757 10 SB-ME 4-6 3035757 10 - - -
Переходная перемычка, 2 полюса, красная FBS 2-6 3030336 50 FBS 2-6 3030336 50 FBS 2-6 3030336 50
Переходная перемычка, 3 полюса, красная FBS 3-6 3030242 50 FBS 3-6 3030242 50 FBS 3-6 3030242 50
Переходная перемычка, 4 полюса, красная FBS 4-6 3030255 50 FBS 4-6 3030255 50 FBS 4-6 3030255 50
Переходная перемычка, 5 полюсов, красная FBS 5-6 3030349 50 FBS 5-6 3030349 50 FBS 5-6 3030349 50
Переходная перемычка, 10 полюсов, красная - - - - - - FBS 10-6 3030271 10
Переходная перемычка, 20 полюсов, красная FBS 20-6 3030365 10 FBS 20-6 3030365 10 - - -
Адаптер для тестового штекера, серый PVTAI-4-FIX-5/6 BK 3035980 10 PAI-4-FIX-5/6 BK 3035980 10 - - -
Тестовый штекер состоит из металлической детали - - - - - - - - -
Изоляционная втулка для тестового штекера - - - - - - - - -
Модульный штекер для подключения тестера PS-6 3030996 10 PS-6 3030996 10 - - -
Отвертка SZF 1-0,6X3,5 1204517 10 SZF 1-0,6X3,5 1204517 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка бокового паза UC-TM 6, UCT-TM 6 или ZB 6 UC-TM 6, UCT-TM 6 или ZB 6 UC-TM 5, UCT-TM 5 или ZB 5
UC-TM 6, UCT-TM 6 или ZB 6

Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.
