Винтовые клеммы с ножевыми размыкателями UT

Поделиться:

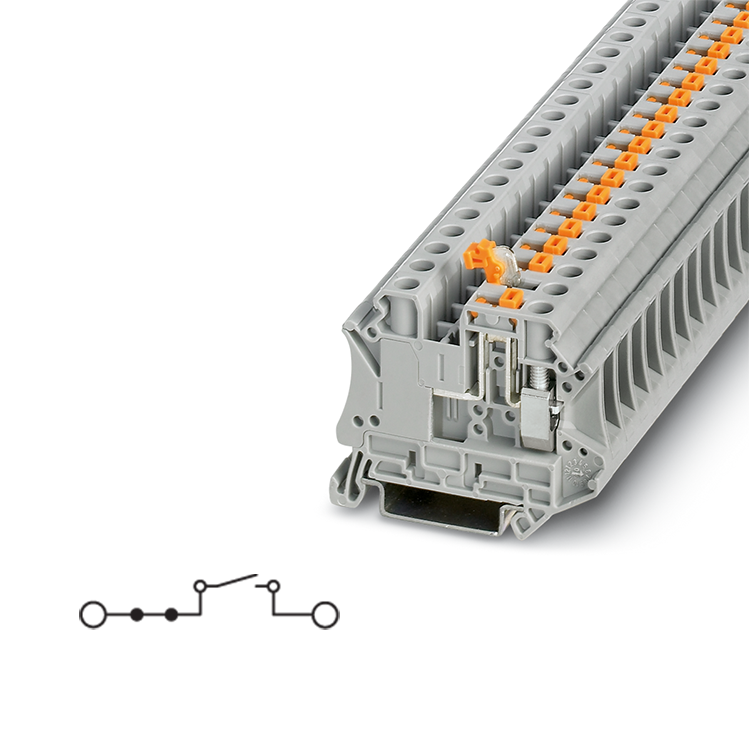

  2,5 (4) ММ², 20 A, КЛЕММА С НОЖЕВЫМ
РАЗМЫКАТЕЛЕМ

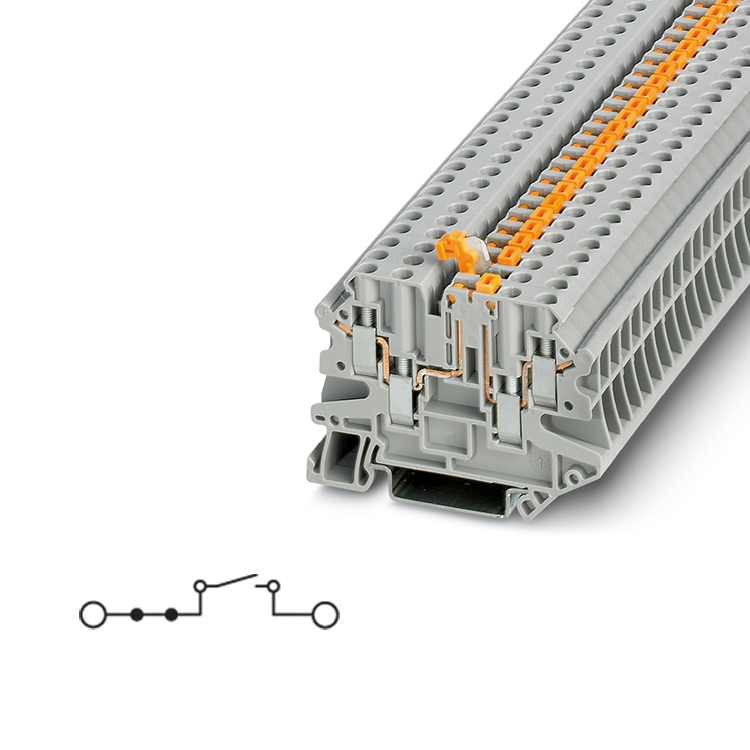

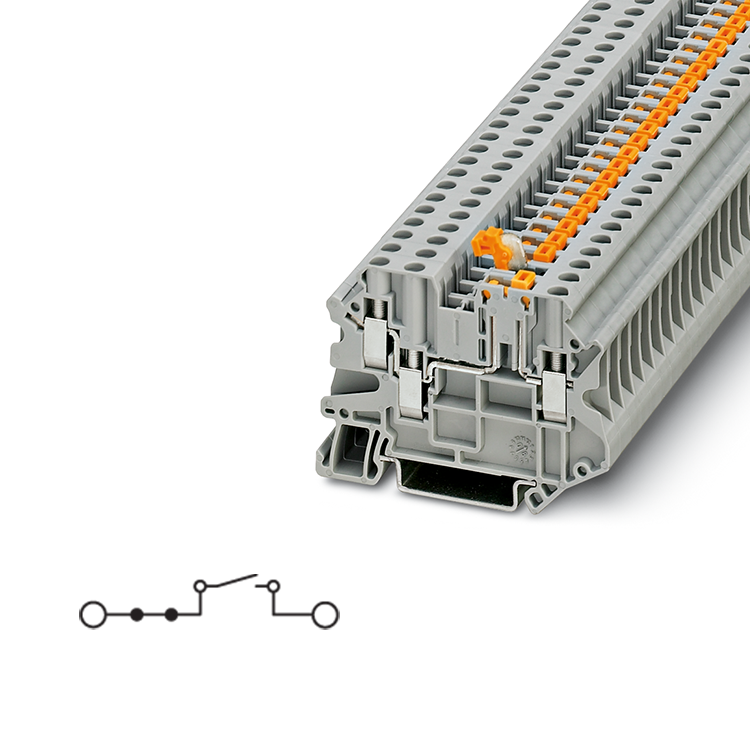

4 (6) ММ², 20 A, КЛЕММА С НОЖЕВЫМ РАЗМЫКАТЕЛЕМ 4 (6) ММ², 20 A, КЛЕММА С НОЖЕВЫМ РАЗМЫКАТЕЛЕМ, 3 КОНТАКТА

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 5,2 х 57,8 х 49,1 6,2 х 57,8 х 49,1 6,2 х 65,4 х 49,1
Макс. электрические данные Iмакс , A
20
Uмакс , B
400
макс Ø, мм2
0,14 - 4
AWG
26 - 12
Iмакс , A
20
Uмакс , B
500
макс Ø, мм2
0,14 - 6
AWG
26 - 10
Iмакс , A
20
Uмакс , B
500
макс Ø, мм2
0,14 - 6
AWG
26 - 10
Расчетное напряжение, В 400 300 300 - 500 600 600 - 500 300 300 -
Номинальный ток, А / сечение, мм2 20 / 2,5 20 / - 16 / - - 20 / 2,5 16 / - 16 / - - 20 / 2,5 20 / - 16 / - -
Расчетное сечение, мм2 2,5 - - - 4 - - - 4 - - -
Диапазон сечений, AWG 26 - 12 26 - 12 26 - 12 - 26 - 10 26 - 10 26 -10 - 26 - 10 26 - 10 26 - 10 -
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,14 - 4 0,14 - 4 0,14 - 2,5 0,14 - 2,5 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4
2-жильный (одинаковые жилы), мм2 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 -
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - 1,5 - - - 0,5 - 2,5 - - - 0,5 - 2,5

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма с ножевым размыкателем
на рейку NS 35/7,5, NS 35/15

UT 2,5-MT 3046362 50 UT 4-MT 3046139 50 UT 4-TWIN-MT 3046003 50
Клемма с ножевым размыкателем
на рейку NS 35/7,5, NS 35/15

UT 2,5-MT BU 3046553 50 UT 4-MT BU 3046278 50 UT 4-TWIN-MT BU 3073018 50
Клемма с винтами для крепления
щупа тестера на рейку
NS 35/7,5, NS 35/15

UT 2,5-MT-P/P 3046375 50 UT 4-MT-P/P 3046171 50 UT 4-TWIN-MT P/P 3064014 50
Клемма с винтами для крепления
щупа тестера на рейку
NS 35/7,5, NS 35/15

UT 2,5-MT P/P BU 3046566 50 UT 4-MT-P/P BU 3046265 50 UT 4-TWIN-MT P/P BU 3073021 50

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-UT 2,5/4-TWIN 3047141 50 - - - D-UT 2,5/4-QUATTRO 3047170 50
Сегмент крышки для закрытия многопроводных клемм при установке 2-проводных клемм, cерый DS-UT 2,5/4 3047109 50 - - - DS-UT 2,5/4 3047109 50
Переходная перемычка, 2 полюса, красная FBS 2-5 3030161 50 FBS 2-6 3030336 50 FBS 2-6 3030336 50
Переходная перемычка, 3 полюса, красная FBS 3-5 3030174 50 FBS 3-6 3030242 50 FBS 3-6 3030242 50
Переходная перемычка, 4 полюса, красная FBS 4-5 3030187 50 FBS 4-6 3030255 50 FBS 4-6 3030255 50
Переходная перемычка, 5 полюсов, красная FBS 5-5 3030190 50 FBS 5-6 3030349 50 FBS 5-6 3030349 50
Переходная перемычка, 10 полюсов, красная FBS 10-5 3030213 10 FBS 10-6 3030271 10 FBS 10-6 3030271 10
Переходная перемычка, 20 полюсов, красная FBS 20-5 3030226 10 FBS 20-6 3030365 10 FBS 20-6 3030365 10
Понижающая перемычка, 2 полюса, красная - - - - - - - - -
Блокировочное устройство, вставное S-MT 3247954 50 S-MT 3247954 50 S-MT 3247954 50
Разделительная пластина, ширина 2,2 мм, cерая ATP-UT-TWIN 3047183 50 ATP-UT-TWIN 3047183 50 ATP-UT-QUATTRO 3047196 50
Адаптер для тестового штекера PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера PS-5 3030983 10 PS-6 3030996 10 PS-6 3030996 10
Предупреждающая табличка, желтая WS UT 2,5 3047923 10 WS UT 4 3047332 10 WS UT 4 3047332 10
Отвертка SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка бокового паза UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6 UC-TM 6, UCT-TM 6 или ZB 6

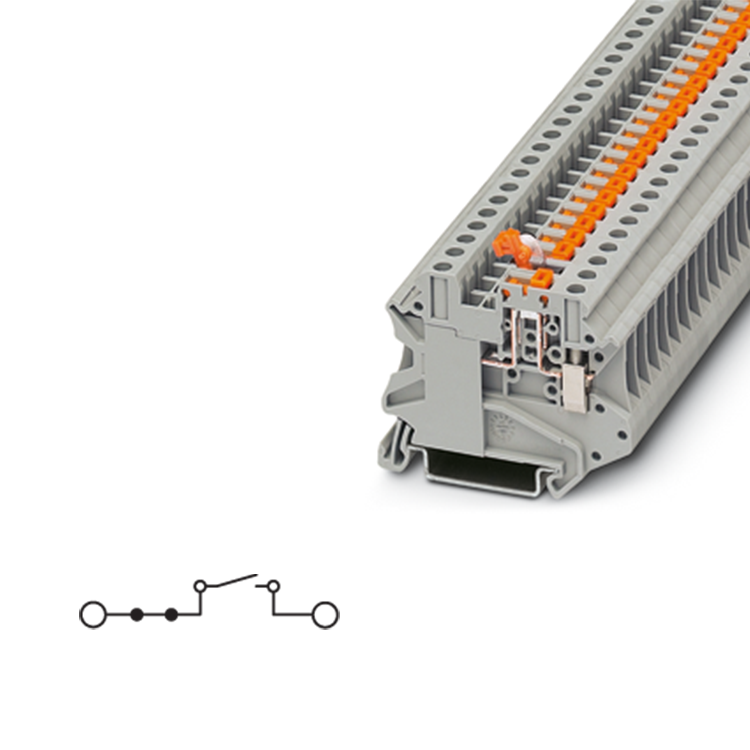

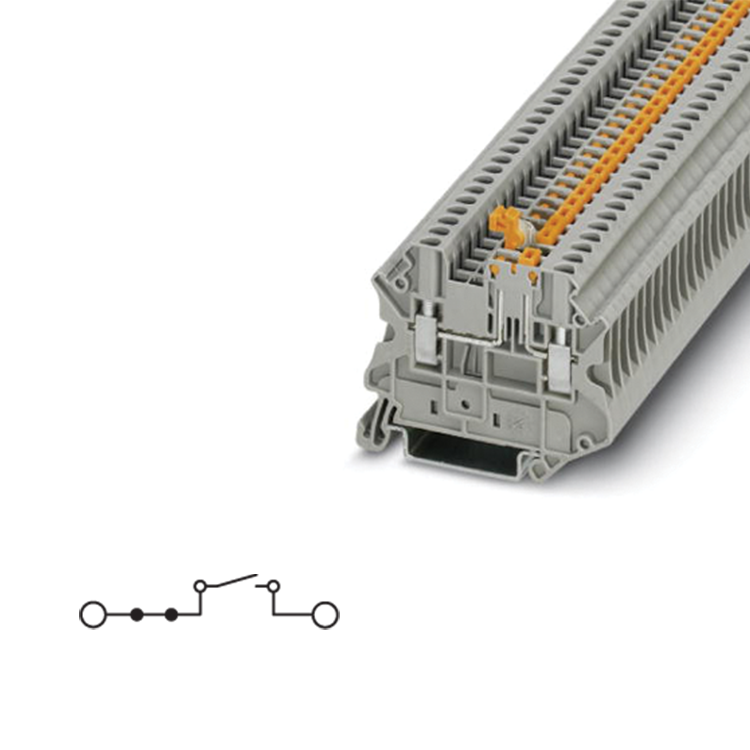

  4 (6) мм², 20 A, клемма с ножевым размыкателем, 4 контакта 6 (10) мм², 20 A, клемма с ножевым размыкателем

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 6,2 х 65,4 х 49,1 8,2 х 57,8 х 49,1
Макс. электрические данные Iмакс , A
20
Uмакс , B
500
макс Ø, мм2
0,14 - 6
AWG
26 - 10
Iмакс , A
20
Uмакс , B
500
макс Ø, мм2
0,2 - 10
AWG
24 - 8
Расчетное напряжение, В 500 300 300 - 500 600 600 -
Номинальный ток, А / сечение, мм2 20 / 2,5 20 / - 16 / - - 20 / 2,5 20 / - 16 / - -
Расчетное сечение, мм2 4 - - - 6 - - -
Диапазон сечений, AWG 26 - 10 26 - 10 26 - 10 - 24 - 8 24 - 8 24 - 8 -
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4 0,2 - 10 0,2 - 10 0,25 - 6 0,25 - 6
2-жильный (одинаковые жилы), мм2 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,2 - 2,5 0,2 - 2,5 0,25 - 1,5 -
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - 2,5 - - - 0,5 - 4

  ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт.
Тип Артикул Кол-во
в упаковке, шт.
Клемма с ножевым размыкателем
на рейку NS 35/7,5, NS 35/15

UT 4-QUATTRO-MT 3064043 50 UT 6-MT 3064069 50
Клемма с ножевым размыкателем
на рейку NS 35/7,5, NS 35/15

UT 4-QUATTRO-MT BU 3073050 50 UT 6-MT BU 3073267 50
Клемма с винтами для крепления
щупа тестера на рейку
NS 35/7,5, NS 35/15

UT 4-QUATTRO-MT P/P 3064056 50 UT 6-MT P/P 3064072 50
Клемма с винтами для крепления
щупа тестера на рейку
NS 35/7,5, NS 35/15

UT 4-QUATTRO-MT P/P BU 3073063 50 UT 6-MT P/P BU 3073270 50

  ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-UT 2,5/4-QUATTRO 3047170 50 - - -
Сегмент крышки для закрытия многопроводных клемм при установке 2-проводных клемм, cерый DS-UT 2,5/4 3047109 50 - - -
Переходная перемычка, 2 полюса, красная FBS 2-6 3030336 50 FBS 2-8 3030284 10
Переходная перемычка, 3 полюса, красная FBS 3-6 3030242 50 FBS 3-8 3030297 10
Переходная перемычка, 4 полюса, красная FBS 4-6 3030255 50 FBS 4-8 3030307 10
Переходная перемычка, 5 полюсов, красная FBS 5-6 3030349 50 FBS 5-8 3030310 10
Переходная перемычка, 10 полюсов, красная FBS 10-6 3030271 10 FBS 10-8 3030323 10
Переходная перемычка, 20 полюсов, красная FBS 20-6 3030365 10
Понижающая перемычка, 2 полюса, красная - - - RB UT 6-(2,5/4) 3047251 10
Блокировочное устройство, вставное S-MT 3247954 50 S-MT 3247954 50
Разделительная пластина, ширина 2,2 мм, cерая ATP-UT-QUATTRO 3047196 50 ATP-UT-TWIN 3047183 50
Адаптер для тестового штекера PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера PS-6 3030996 10 PS-8 3031005 10
Предупреждающая табличка, желтая WS UT 4 3047332 10 WS UT 6 3047345 10
Отвертка SF-SL 0,6X3,5-100 S-VDE 1212587 10 SZS 1,0X4,0 VDE 1205066 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка бокового паза UC-TM 6, UCT-TM 6 или ZB 6 UC-TM 8, UCT-TM 8 или ZB 8
