ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
4-конт. | 8-конт. | ||||
|---|---|---|---|---|---|---|
|
Разъем с гибким> проводом длиной от 0,5 м |
Кодирование | D | А | |||
| Номинальное напряжение, В | 250 | 30 | ||||
| Номинальный ток, А | 4 | 2 | ||||
| Сечение проводника, мм2 | 0,14/0,34 | 0,14 | ||||

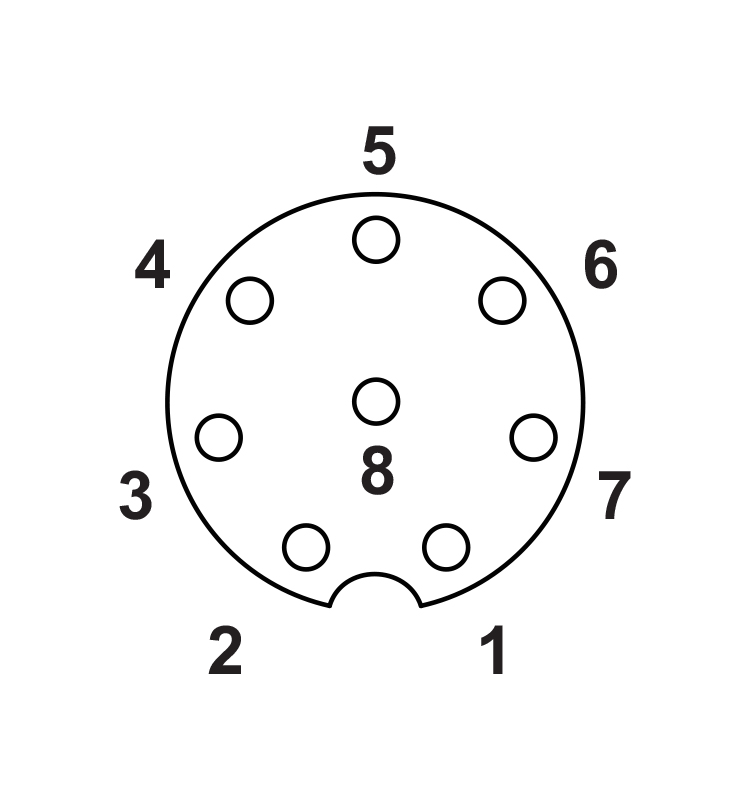

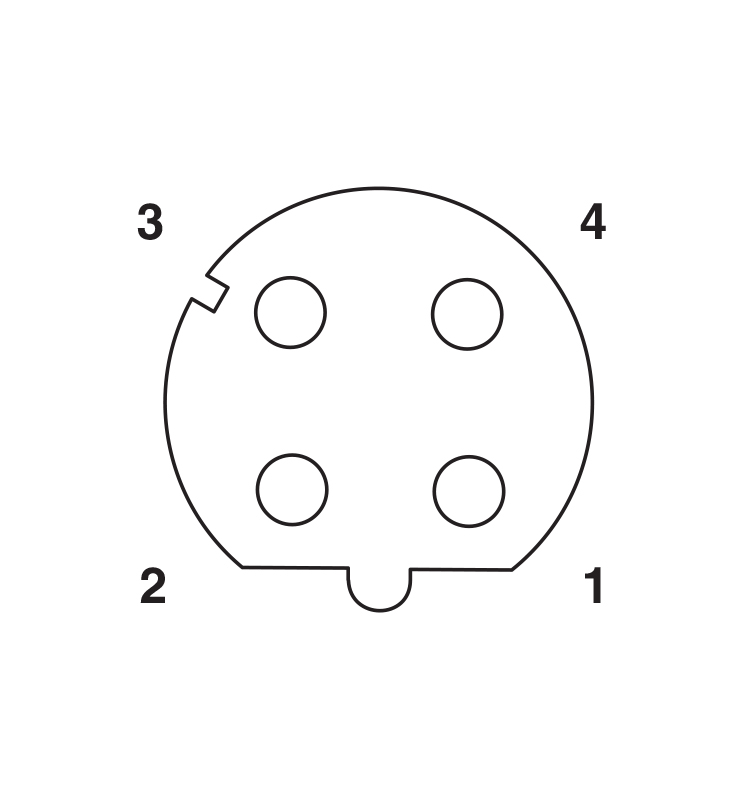

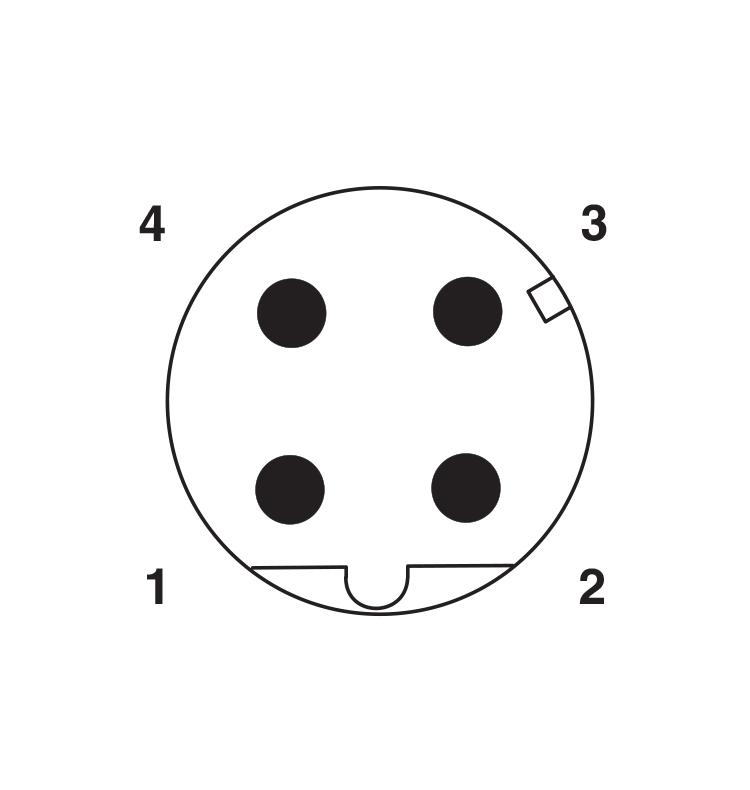

| Расположение контактов |
Штекер
|
Розетка
|
Штекер
|
Розетка
|
||
|

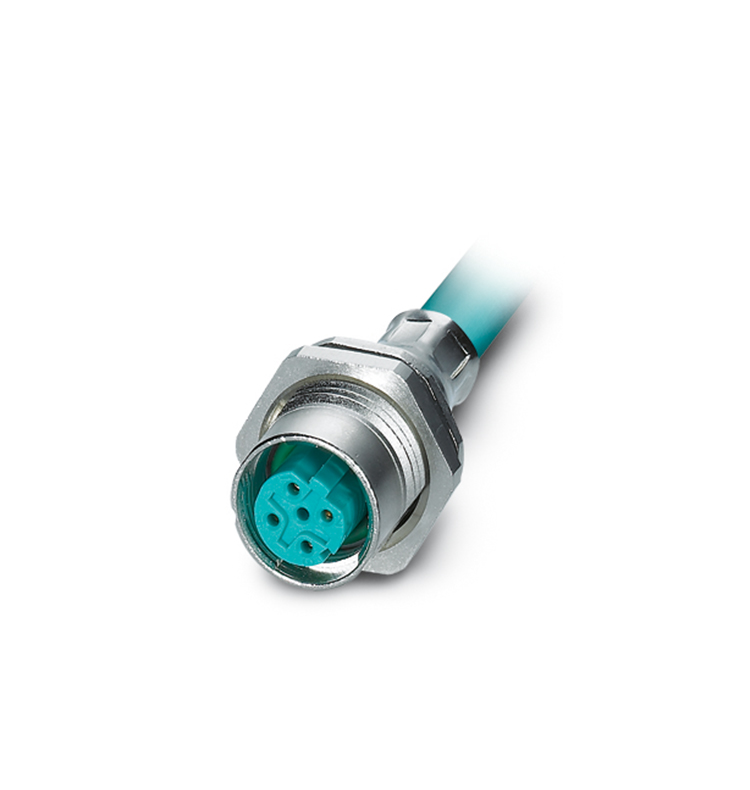

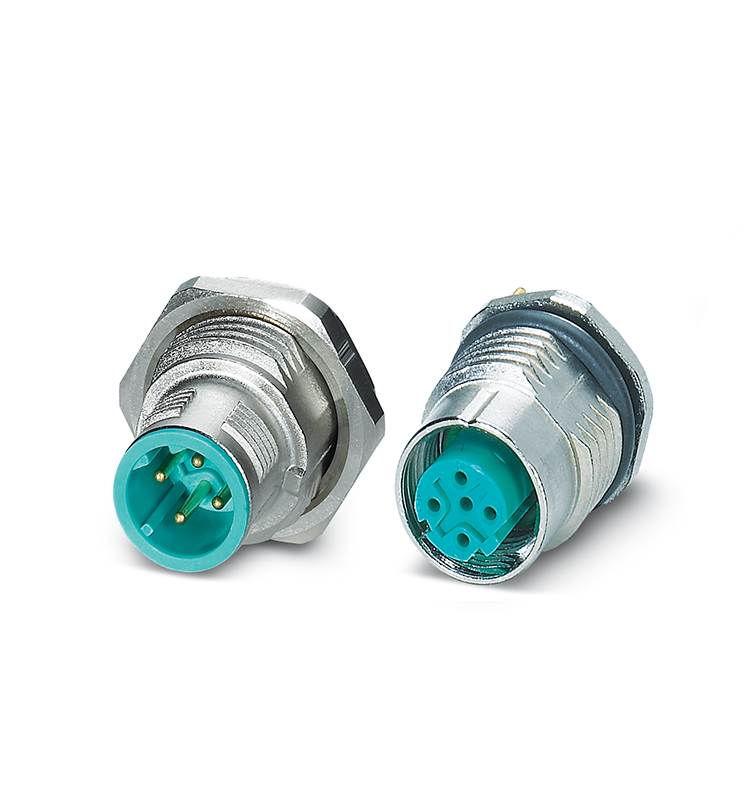

МОНТАЖ НА ПЕРЕДНЮЮ СТЕНКУ, РЕЗЬБОВОЙ ШТЕКЕР С ПРОВОДОМ ETHERNET |
||||||
|
Резьба M16 x 1,5, цвет морской воды, тип кабеля 93E | 2 м | - | 1405837 | - | - |
|
|
|
|
|
|
|
|
|

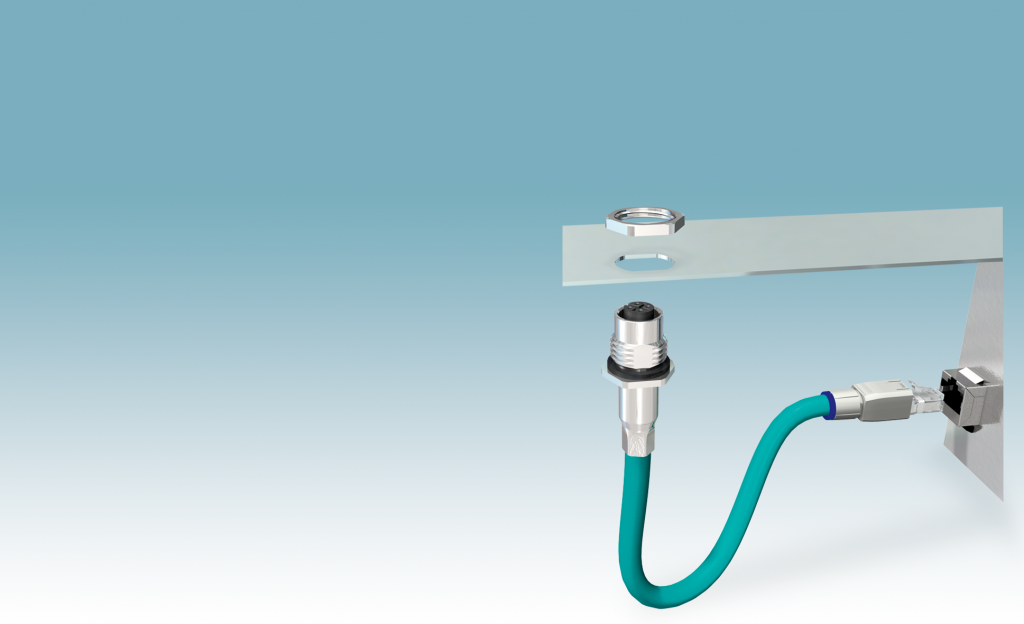

МОНТАЖ НА ЗАДНЮЮ СТЕНКУ, РЕЗЬБОВОЙ ШТЕКЕР С ПРОВОДОМ ETHERNET |
||||||
|
Резьба M16 x 1,5, цвет морской воды, тип кабеля 93E | 2 м | - | 1405866 | - | - |
| Резьба M16 x 1,5, цвет морской воды, тип кабеля 94B | 5 м | - | - | - | 1407877 | |
| Резьба M16 x 1,5, цвет морской воды, тип кабеля 94С | 2 м | - | - | - | 1412820 | |
|
|
|
|
|
|
|
|
|
МОНТАЖ НА ЗАДНЮЮ СТЕНКУ, РЕЗЬБОВОЙ ШТЕКЕР С КОНТАКТАМИ ПОД ПАЙКУ |
||||||
|
Резьба M16 x 1,5, монолитные, держатели контактов цвета морской воды | 1456514 | 1456527 | - | - | |
|
|
|
|
|
|
|
|

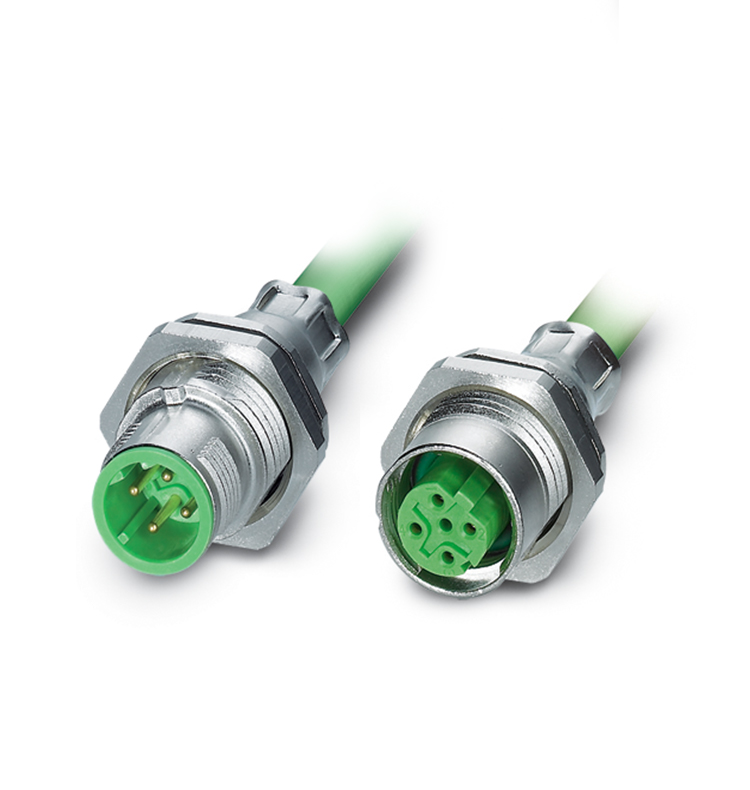

| МОНТАЖ НА ЗАДНЮЮ СТЕНКУ, РЕЗЬБОВОЙ ШТЕКЕР С ПРОВОДОМ ETHERNET | ||||||
|
Резьба M16 x 1,5, зеленые, тип кабеля 93B |
0,5 м | 1437805 | 1437766 | - | - |
| 1 м | 1437818 | 1437779 | - | - | ||
| 2 м | 1437821 | 1437782 | - | - | ||
| 5 м | 1437834 | 1437795 | - | - | ||
| Резьба M16 x 1,5, зеленые, тип кабеля 93С | 2 м | - | 1416209 | - | - | |
| Резьба M16 x 1,5, зеленые, тип кабеля 93R | 2 м | - | 1416263 | - | - | |
|
|
|
|
|
|
|
|
|

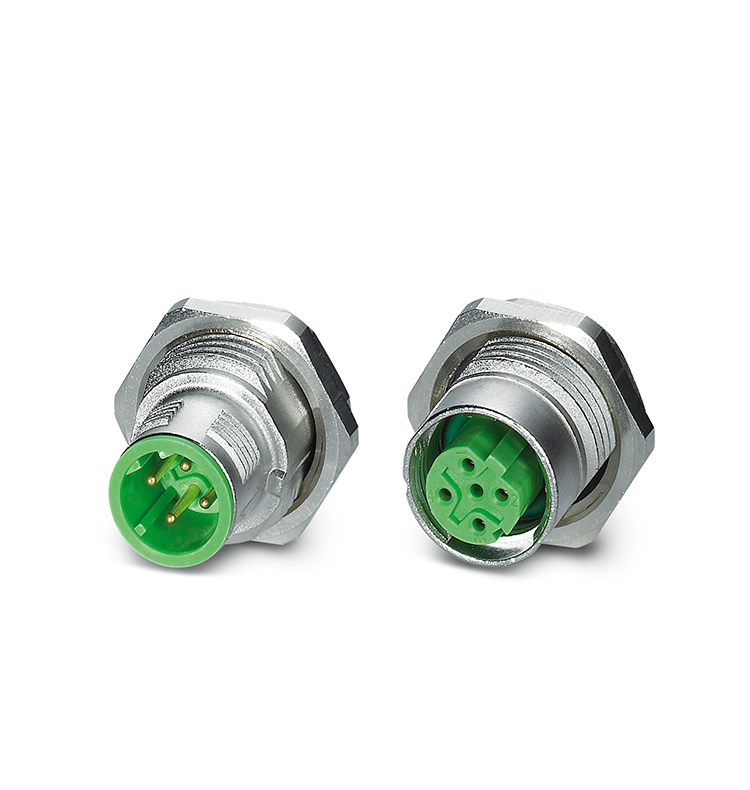

МОНТАЖ НА ЗАДНЮЮ СТЕНКУ, РЕЗЬБОВОЙ ШТЕКЕР С КОНТАКТАМИ ПОД ПАЙКУ |
||||||
|
Резьба M16 x 1,5, монолитные, держатели контактов зеленые | 1456556 | 1456569 | - | - | |
Подготовленные кабели
Простое позиционирование

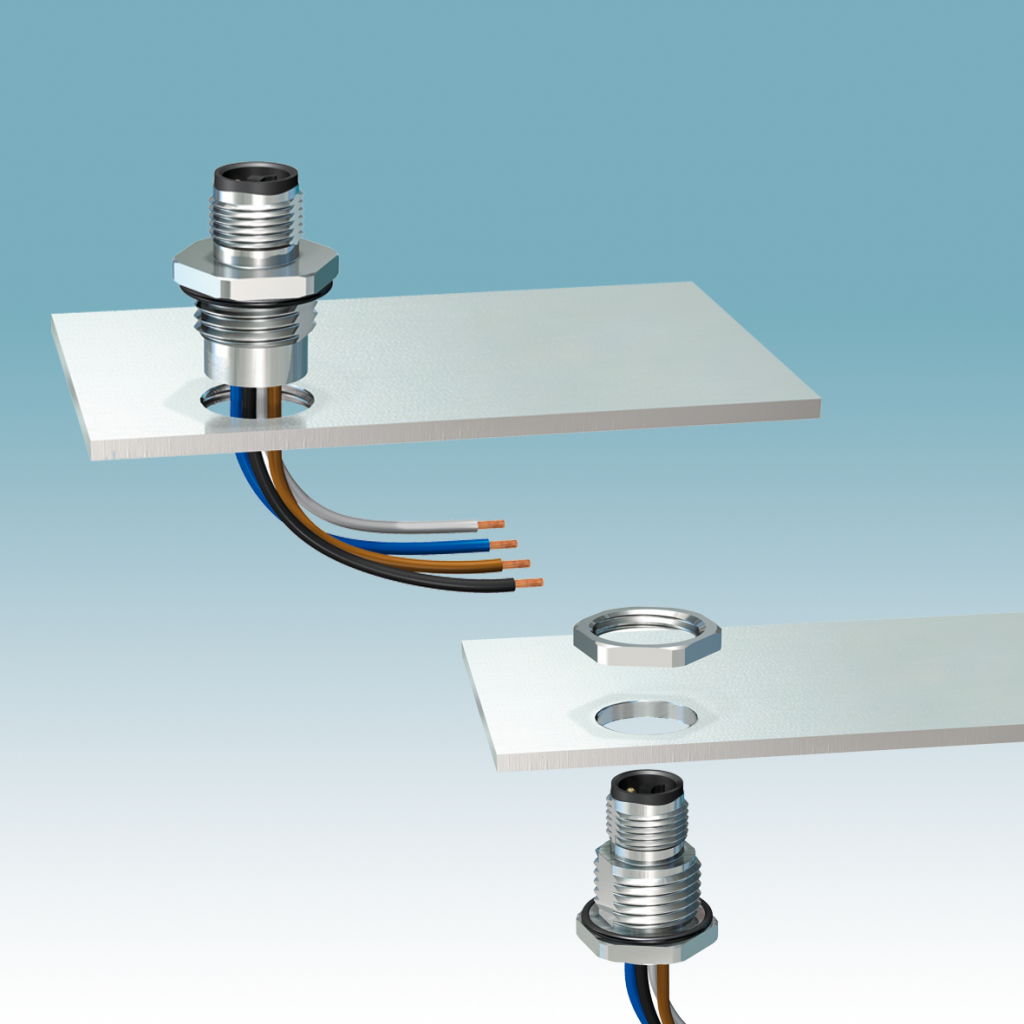

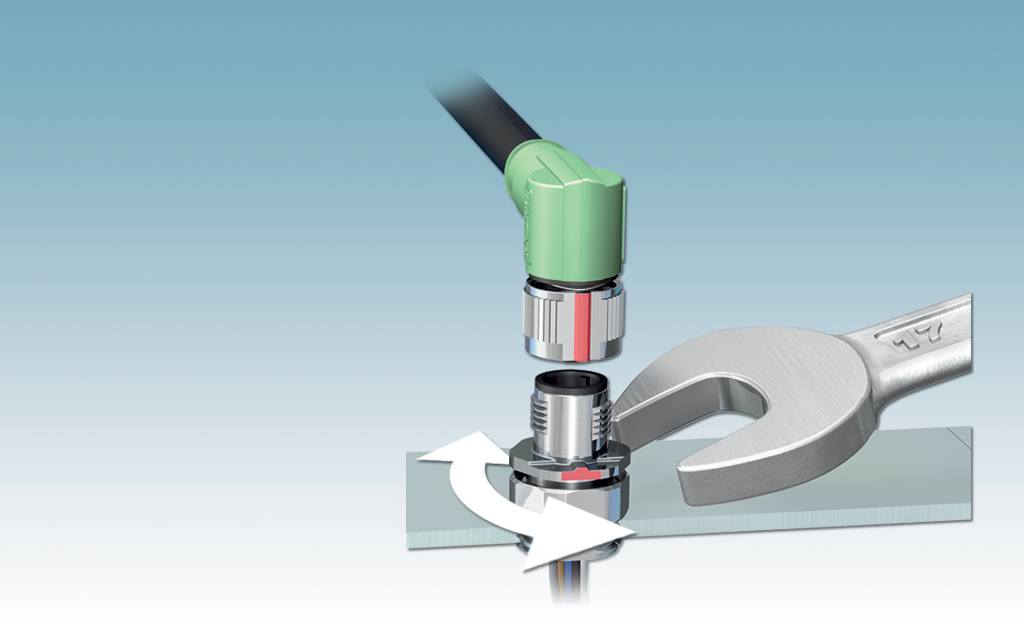

Безопасный монтаж
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
8-конт. | 8-конт. | ||
|---|---|---|---|---|
|
Разъем с гибким проводом длиной от 0,5 м |
Кодирование | X | Y | |
| Номинальное напряжение, В | 48 | 30 | ||
| Номинальный ток, А | 0,5 | 0,5 / 6 | ||
| Сечение проводника, мм2 | 0,25 | 0,14/0,5 | ||

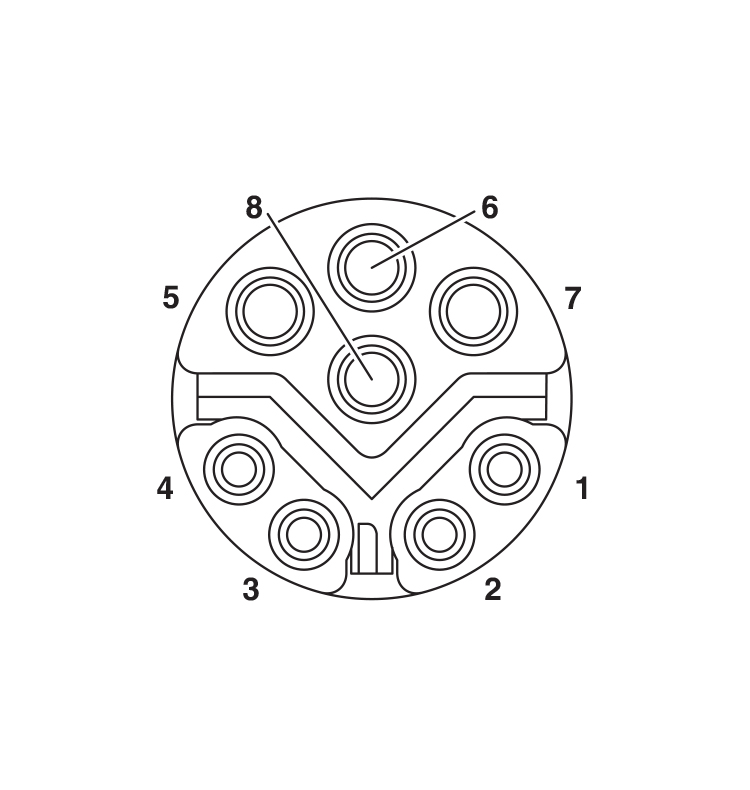

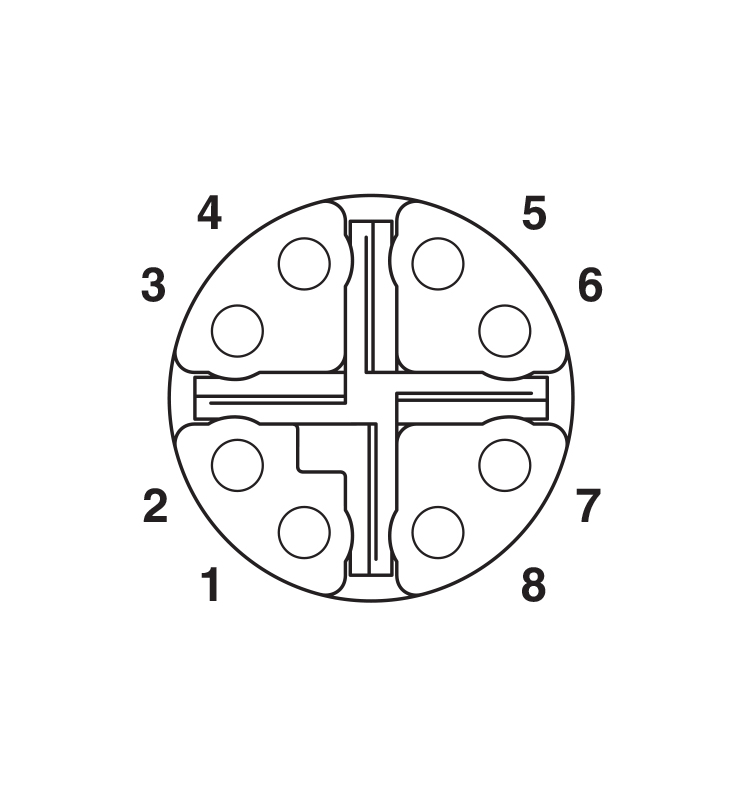

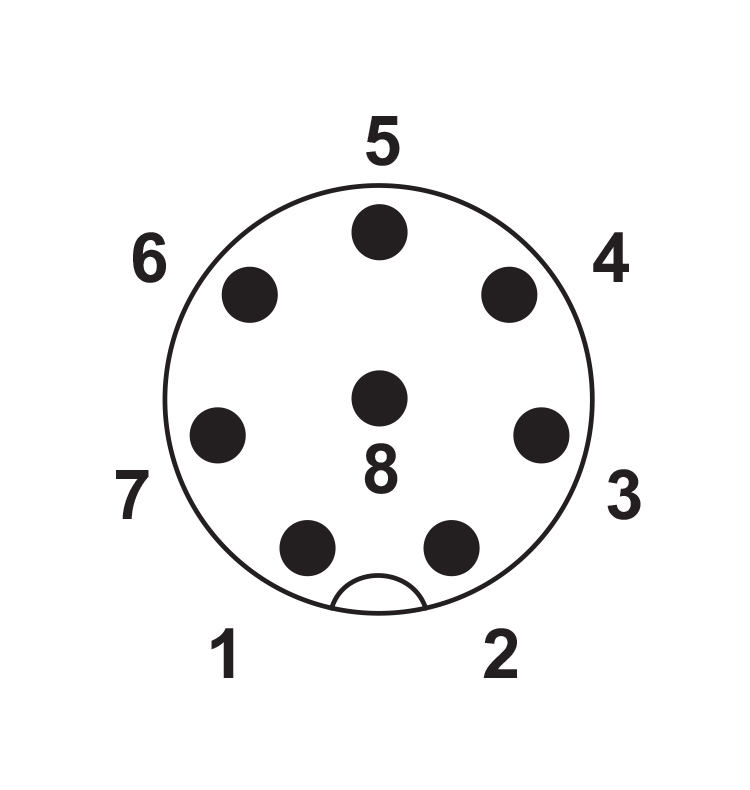

| Расположение контактов |
Штекер Розетка
|
Штекер Розетка
|
||

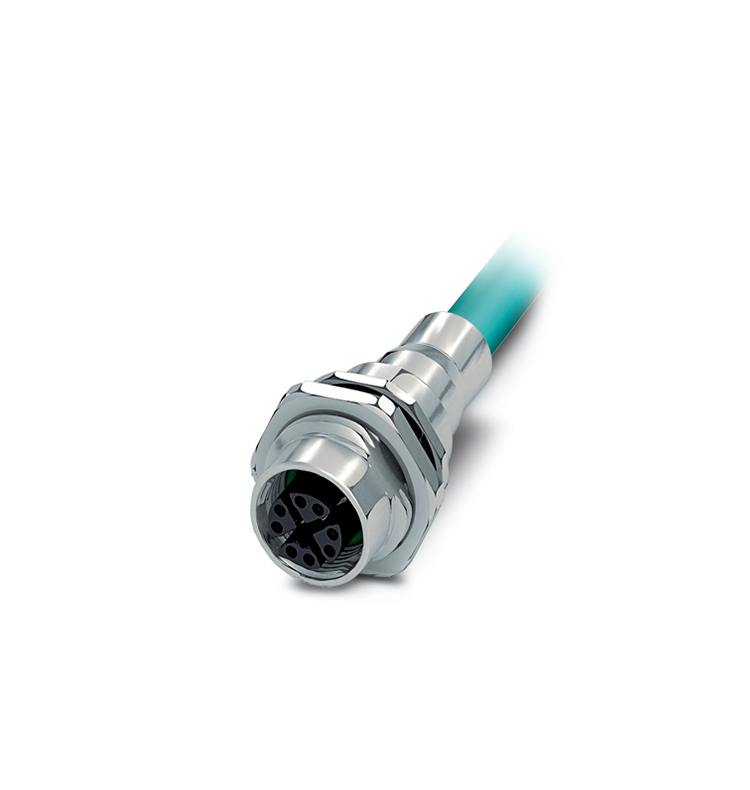

| МОНТАЖ НА ЗАДНЮЮ СТЕНКУ, РЕЗЬБОВОЙ ШТЕКЕР С ПРОВОДОМ ETHERNET | ||||
|
|
Резьба M16 x 1,5, цвет морской воды, тип кабеля 94F |
0,5 м | 1424135 | - |
| 1 м | 1424148 | - | ||
| 2 м | 1424151 | - | ||
| 5 м | 1424164 | - | ||
|

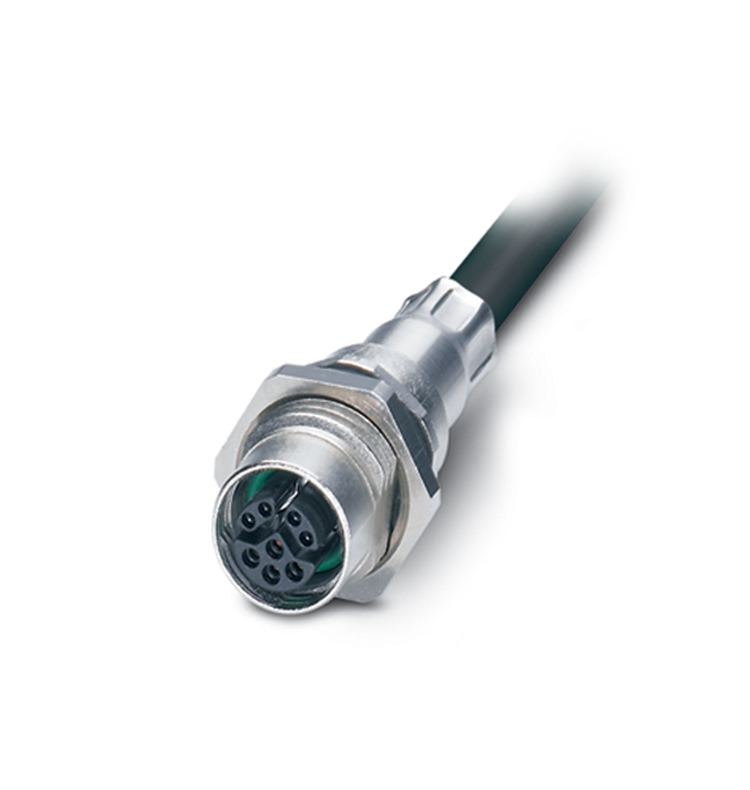

Резьба M16 x 1,5, черные, тип кабеля 94Н |
0,5 м | - | 1407504 |
| 1 м | - | 1407505 | ||
| 2 м | - | 1407506 | ||
| 5 м | - | 1407507 | ||
|

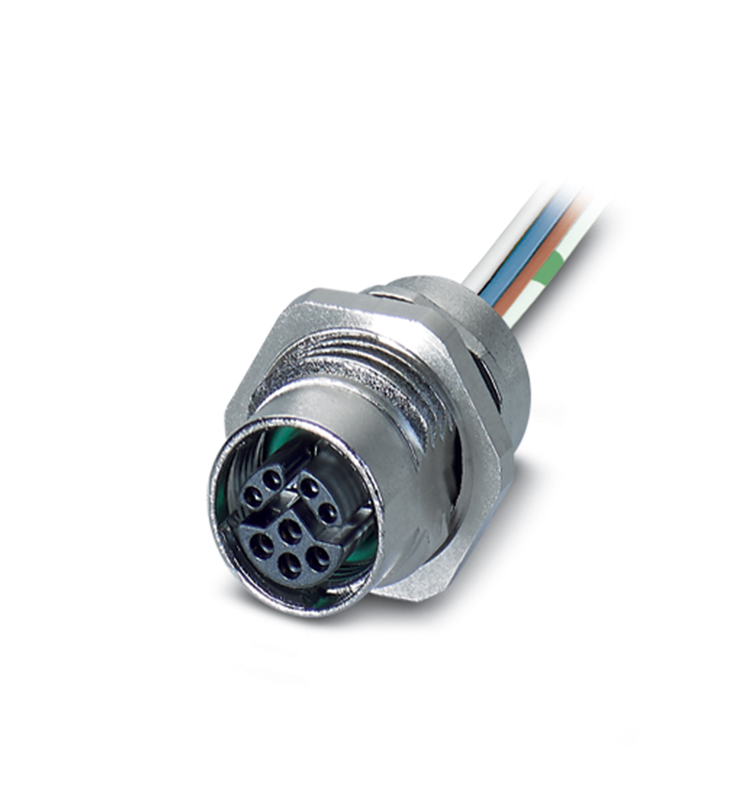

МОНТАЖ НА ЗАДНЮЮ СТЕНКУ, РЕЗЬБОВОЙ ШТЕКЕР С ГИБКИМ ПРОВОДОМ |
||||
|
Резьба M16 x 1,5 | - | 1407618 | |
|
|
||||
|
МОНТАЖ НА ЗАДНЮЮ СТЕНКУ, РЕЗЬБОВОЙ ШТЕКЕР С КОНТАКТАМИ ПОД ПАЙКУ |
||||
|
Резьба M16 x 1,5, монолитные, пайка волной | 1424177 | 1407503 | |
| Резьба Pg9, монолитные, пайка волной | 1404741 | - | ||
|
|
||||
|

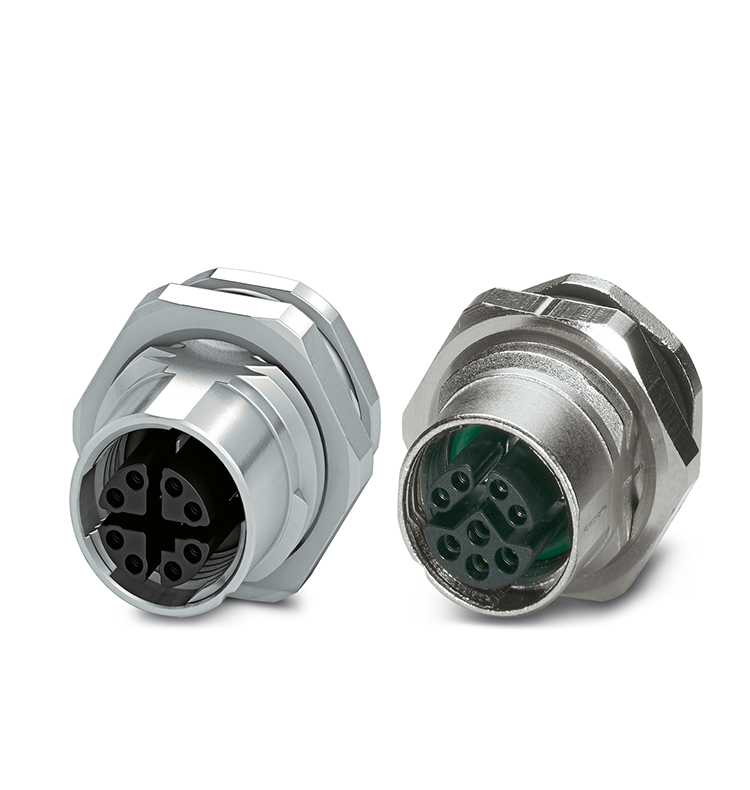

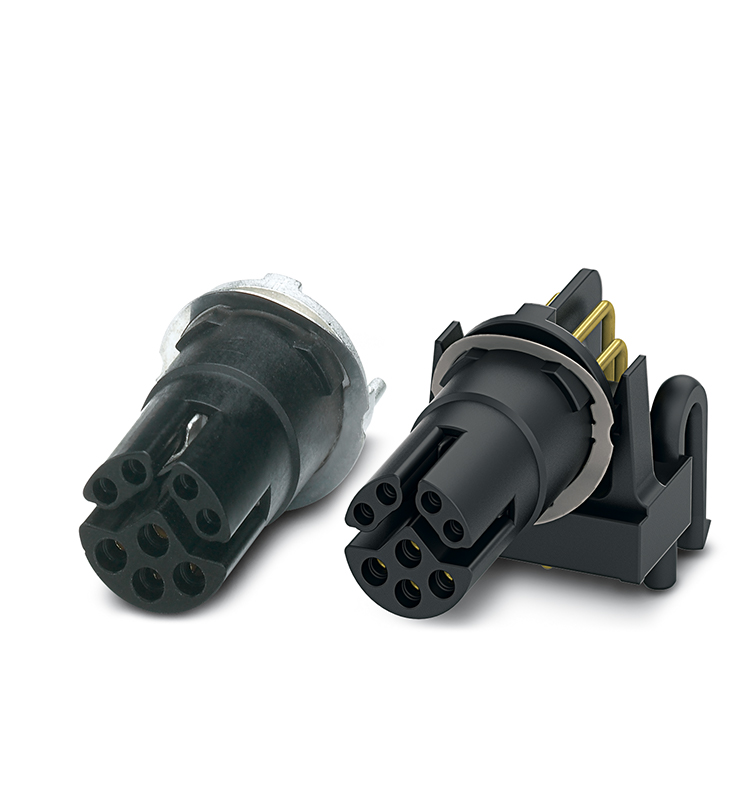

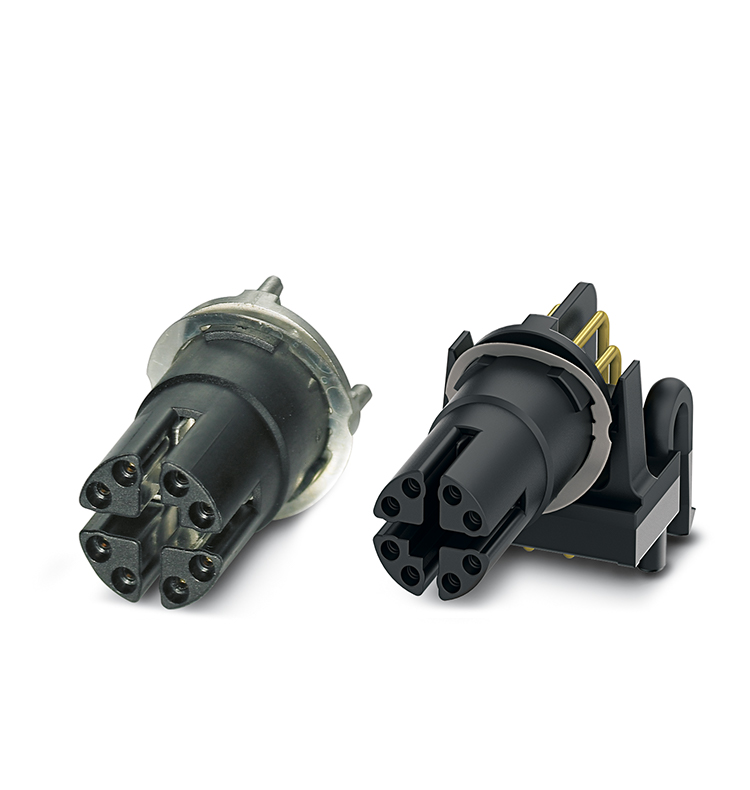

МОНТАЖ НА ЗАДНЮЮ СТЕНКУ, ДЕРЖАТЕЛИ КОНТАКТОВ ИЗ ДВУХ ЧАСТЕЙ ДЛЯ ПАЙКИ |
||||
|
Прямые, экранированные, THR в лотке | 1402457 | - | |
| Прямые, экранированные, THR на катушке | 1413446 | - | ||
| Прямые, экранированные, SMD в лотке | 1411964 | - | ||
| Угловые, экранированные, пайка волной | 1424180 | - | ||
|
Прямые, экранированные, THR в лотке | - |
|
|
| Прямые, экранированные, THR на катушке | - | 1413445 | ||
| Прямые, экранированные, SMD в лотке | - | 1411965 | ||
| Угловые, экранированные, пайка волной | - | 1424193 | ||

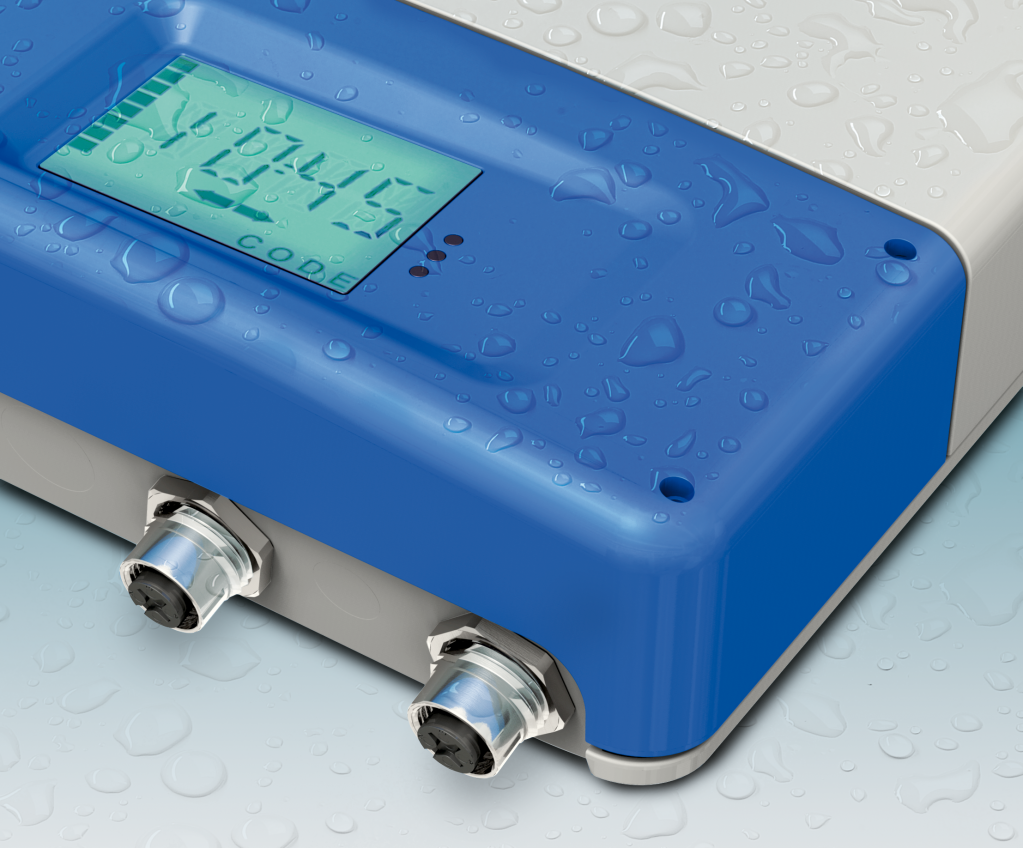

Надежное уплотнение
Надежная передача

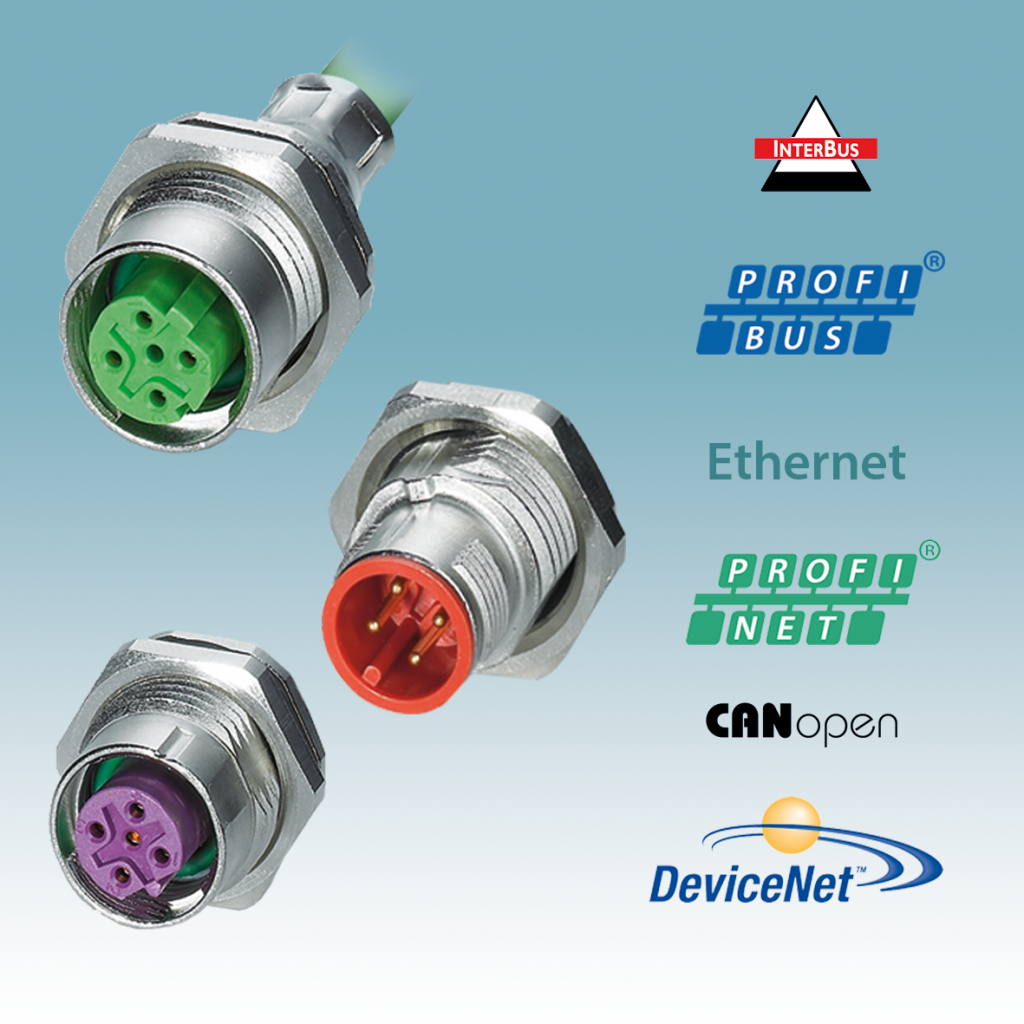

Специфическая кодировка для полевой шины
