| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | 8-конт. | 17-конт. | ||||
|---|---|---|---|---|---|---|
|
Обжимной контакт |
Номинальное напряжение, В | 60 | 60 | |||
| Номинальный ток, А | 3,6 | 3,6 | ||||
| Количество/диаметр контактов, мм | 8 х 1,0 | 17 х 0,6 | ||||
| Сечение гибких проводов, мм2 | 0,06-1,0 | 0,06-0,5 | ||||

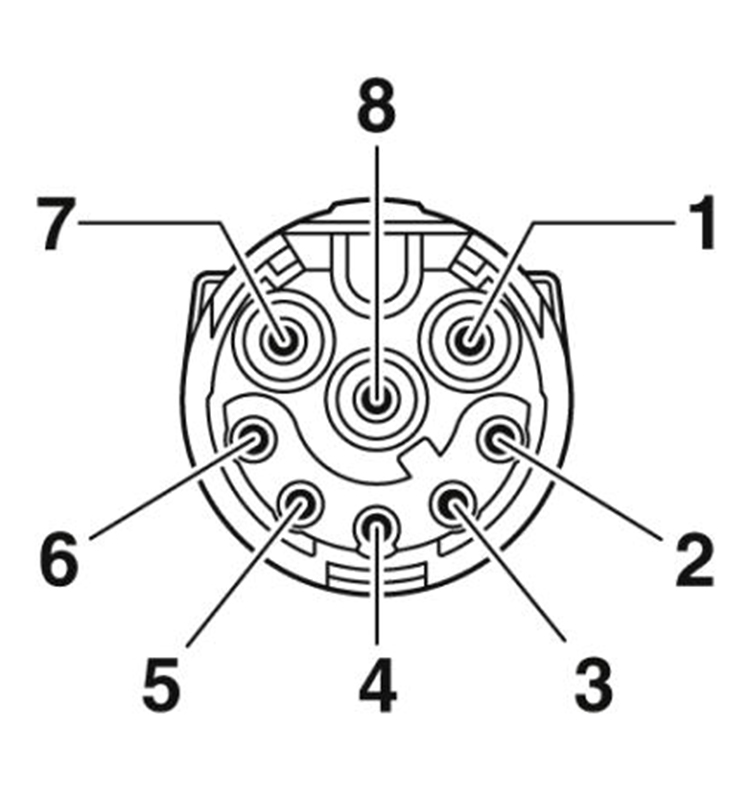

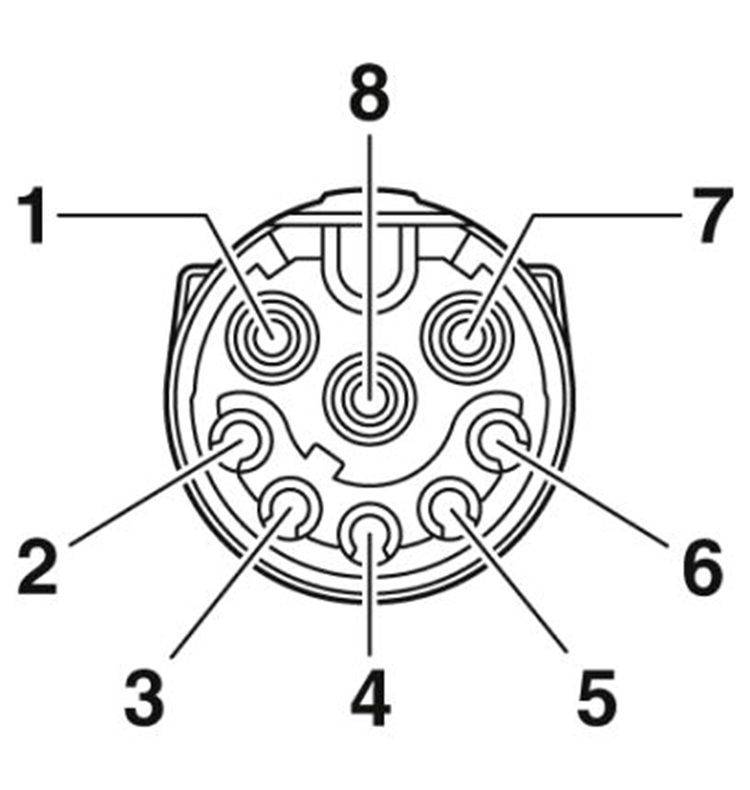

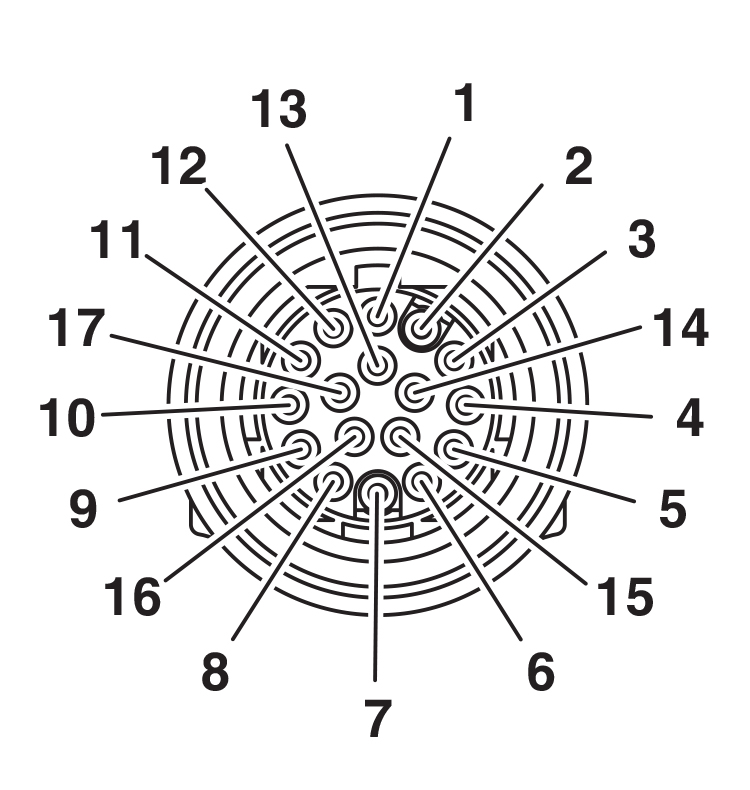

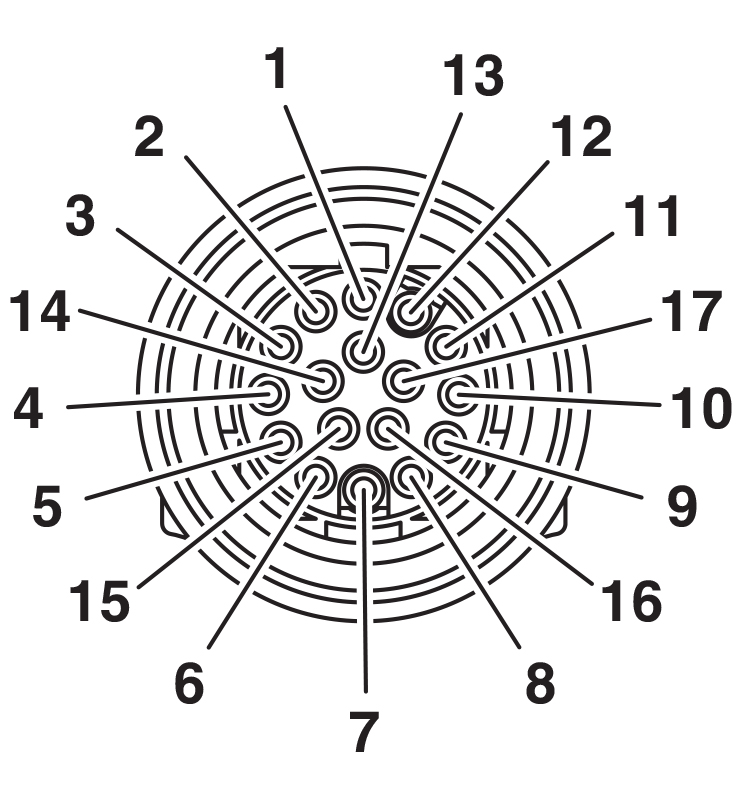

| Расположение контактов |
Штекер
|
Розетка
|
Штекер
|
Розетка
|
||
|

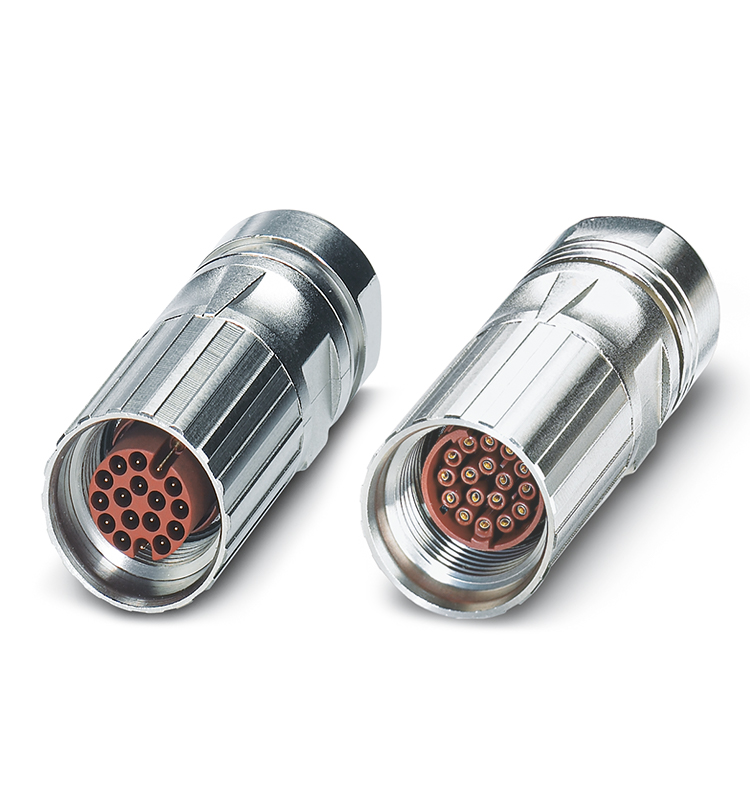

КАБЕЛЬНЫЙ РАЗЪЕМ С СИСТЕМОЙ БЫСТРОЙ ФИКСАЦИИ SPEEDCON |
||||||
|
Область зажима кабеля, мм | 3,5-5,5 | 1618641 | 1613370 | 1618682 | 1613288 |
| 5-9 | 1618648 | 1613371 | 1618683 | 1613324 | ||
| 9-11 | 1618649 | 1613372 | 1618684 | 1613325 | ||
|
ПЕРЕХОДНОЙ СОЕДИНИТЕЛЬ |
||||||
|
Область зажима кабеля, мм | 3,5-5,5 | 1617799 | 1618724 | 1613497 | 1618756 |
| 5-9 | 1617813 | 1618725 | 1613896 | 1618757 | ||
| 9-11 | 1617830 | 1618726 | 1614532 | 1618758 | ||
|

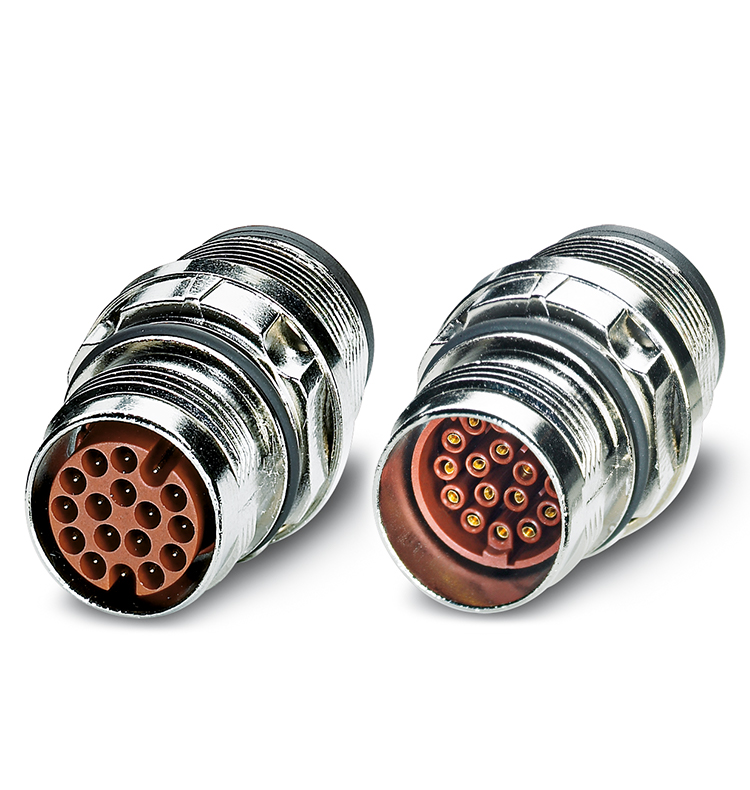

ПРОХОДНАЯ ДЕТАЛЬ, МОНТАЖ НА ПЕРЕДНЕЙ/ЗАДНЕЙ СТОРОНЕ, РАЗМЕР ФЛАНЦА 25,7 Х 25,7 ММ |
||||||
|
Область зажима кабеля, мм Крепежные отверстия 4 x Ø 3,2 мм |
3,5-5,5 | 1617925 | 1618801 | 1617863 | 1618834 |
| 5-9 | 1617929 | 1618802 | 1617872 | 1618835 | ||
| 9-11 | 1617932 | 1618805 | 1617873 | 1618836 | ||
|
|
||||||
|

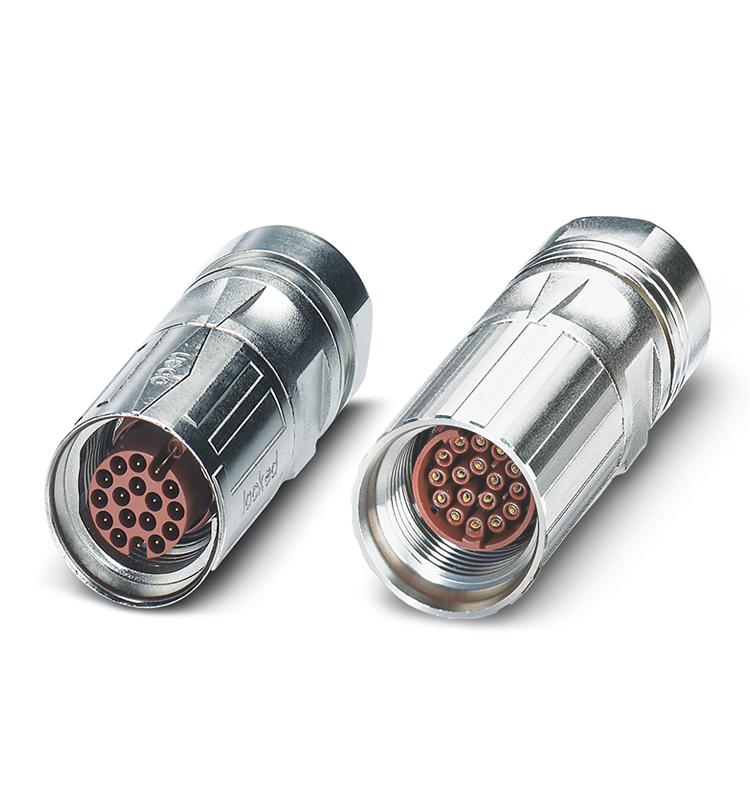

КАБЕЛЬНЫЙ СОЕДИНИТЕЛЬ С СИСТЕМОЙ БЫСТРОЙ ФИКСАЦИИ SPEEDCON |
||||||
|
Область зажима кабеля, мм |
5-8 | 1618999 | 1619007 | 1607625 | 1607642 |
| 8-10 | 1619000 | 1619008 | 1607627 | 1607644 | ||
| 10-12,5 | 1619001 | 1619009 | 1624529 | 1624532 | ||
|
|
||||||
|
КАБЕЛЬНЫЙ СОЕДИНИТЕЛЬ СО СТАНДАРТНЫМ КРЕПЛЕНИЕМ |
||||||
|
Область зажима кабеля, мм |
5-8 | 1618995 | 1619003 | 1607624 | 1607641 |
| 8-10 | 1618996 | 1619004 | 1607626 | 1607643 | ||
| 10-12,5 | 1618997 | 1619005 | 1624528 | 1624531 | ||
|
|
||||||
|

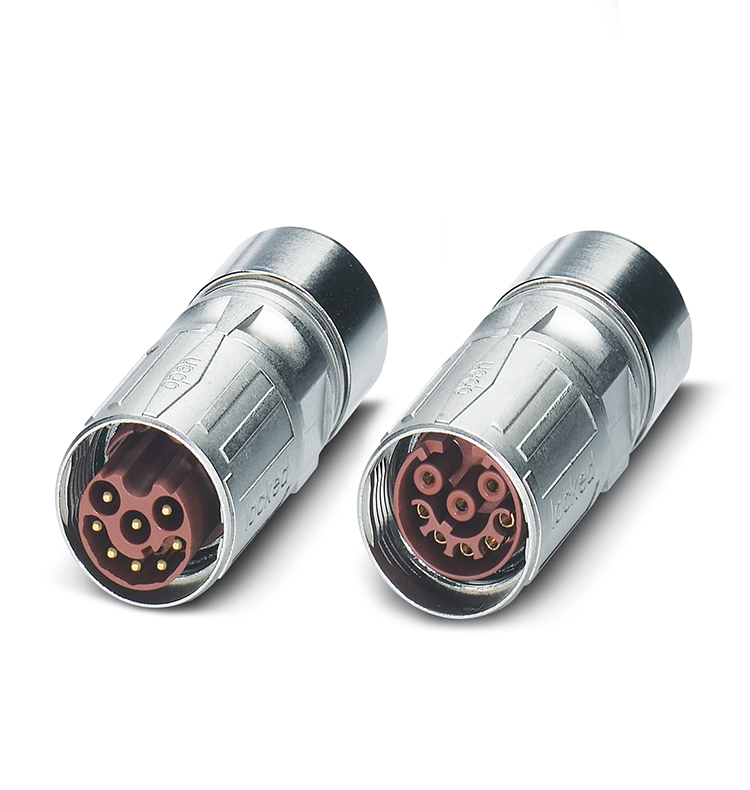

ПЕРЕХОДНЫЕ СОЕДИНИТЕЛИ |
||||||
|
Область зажима кабеля, мм |
5-8 | 1619011 | 1619015 | 1607630 | 1607647 |
| 8-10 | 1619012 | 1619016 | 1607631 | 1607649 | ||
| 10-12,5 | 1619013 | 1619017 | 1624530 | 1624533 | ||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | 8-конт. | 17-конт. | |||
|---|---|---|---|---|---|
| Обжимной контакт | Замеренное напряжение, В | 60 | 60 | ||
| Номинальный ток, А | 3,6 | 3,6 | |||
| Количество/диаметр контактов, мм | 8 х 1,0 | 17 х 0,6 | |||
| Сечение гибких проводов, мм2 | 0,06-1,0 | 0,06-0,5 | |||
| Расположение контактов | Штыревая часть | Розетка | Штыревая часть | Розетка | |
|
|
|
|
|
||
|

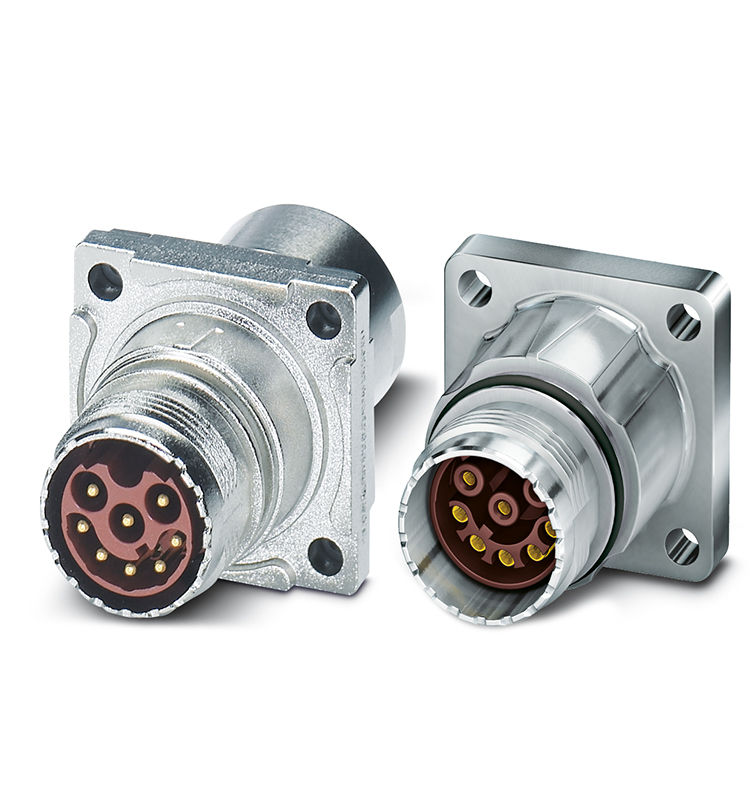

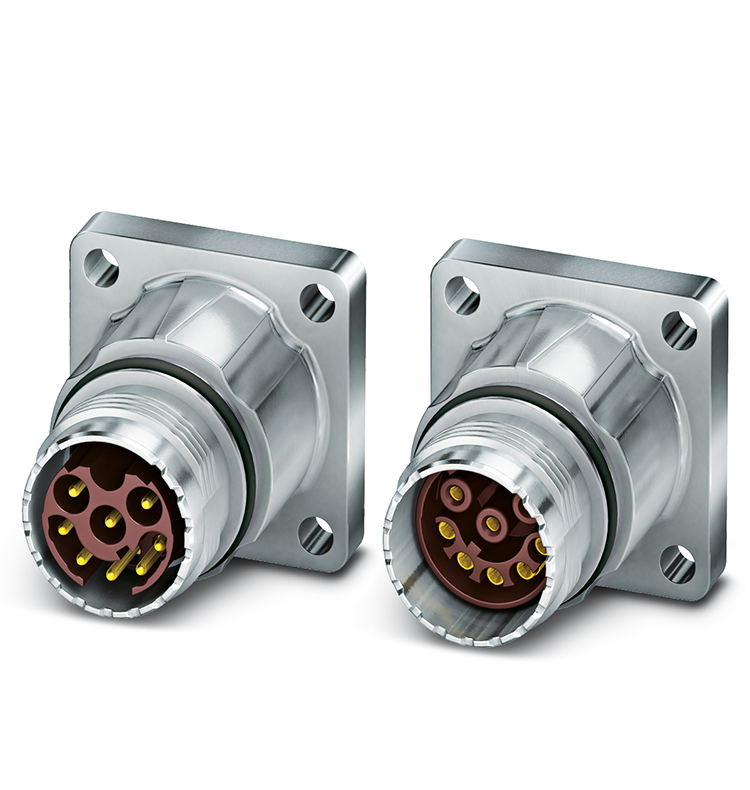

ПРИБОРНЫЙ СОЕДИНИТЕЛЬ, МОНТАЖ НА ПЕРЕДНЕЙ СТЕНКЕ, РАЗМЕР ФЛАНЦА 21,6 Х 21,6 ММ |
|||||
|
Контактная вставка с фиксатором Крепежные отверстия 4 x Ø 2,7 мм |
1613286 | 1619039 | 1607636 | 1607654 |
|
Контактная вставка с упором на корпусе Крепежные отверстия 4 x Ø 2,7 мм |
1619037 | 1619038 | 1607634 | 1607653 | |
|
|
|||||
|

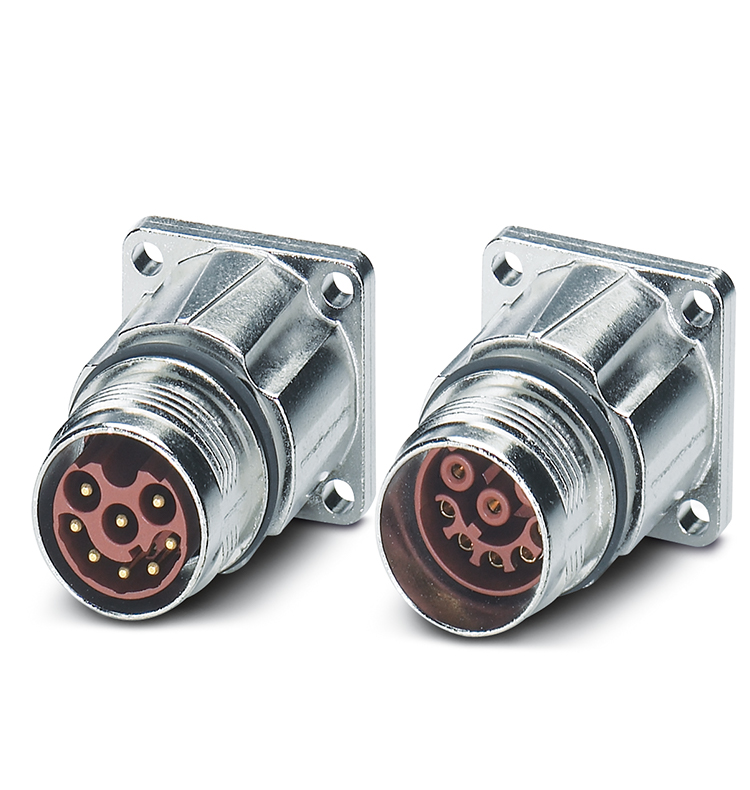

ПРИБОРНЫЙ СОЕДИНИТЕЛЬ, МОНТАЖ НА ПЕРЕДНЕЙ СТЕНКЕ, РАЗМЕР ФЛАНЦА 25,75 Х 25,75 ММ |
|||||
|
Контактная вставка с фиксатором Крепежные отверстия 4 x Ø 3,2 мм |
1619219 | 1619220 | 1619225 | 1619226 |
|
Контактная вставка с упором на корпусе Крепежные отверстия 4 x Ø 3,2 мм |
1619196 | 1619197 | 1619202 | 1619206 | |
|
|
|||||
|

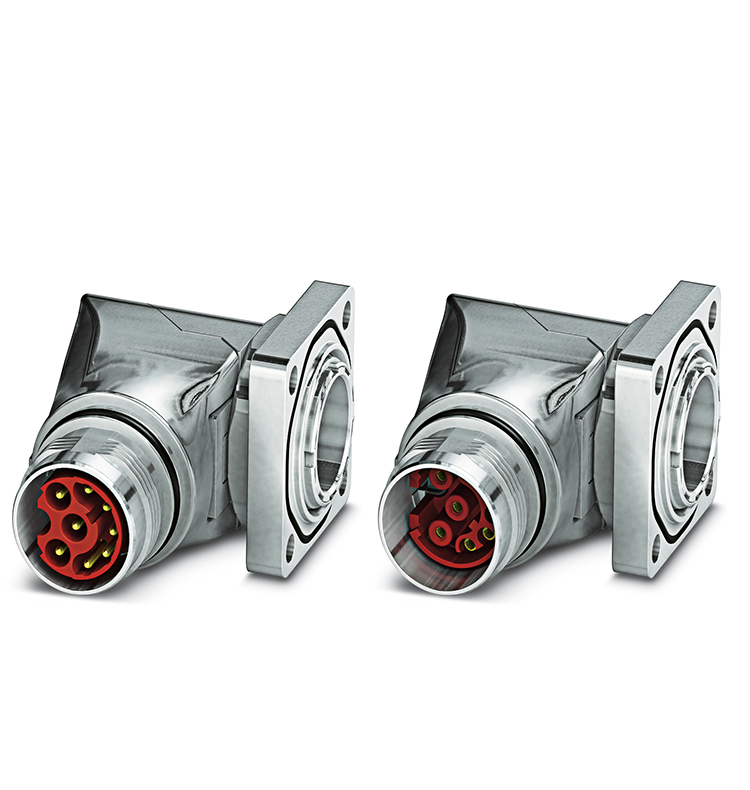

ПРИБОРНЫЙ СОЕДИНИТЕЛЬ, УГЛОВОЙ, ПОВОРОТНЫЙ, МОНТАЖ НА ПЕРЕДНЕЙ СТЕНКЕ, РАЗМЕР ФЛАНЦА 25,75 Х 25,75 ММ |
|||||
|
Крепежные отверстия 4 x Ø 2,7 мм | 1620439 | 1620440 | 1620441 | 1620442 |
| Крепежные отверстия 4 x Ø 3,2 мм | 1620456 | 1620455 | 1620458 | 1620457 | |
|
|
|||||
|
ПРИБОРНЫЙ СОЕДИНИТЕЛЬ, МОНТАЖ НА ПЕРЕДНЕЙ СТЕНКЕ, ЦЕНТРАЛЬНОЕ КРЕПЛЕНИЕ |
|||||
|
Крепежная резьба М18 х 0,75 | 1618584 | 1619036 | 1613540 | 1613542 |
| Контргайка М18 х 0,75 | 1613831 | 1613831 | 1613831 | 1613831 | |
|
|
|||||
|
ПРИБОРНЫЙ СОЕДИНИТЕЛЬ, МОНТАЖ НА ЗАДНЕЙ СТЕНКЕ, ЦЕНТРАЛЬНОЕ КРЕПЛЕНИЕ |
|||||
|
Крепежная резьба М20 х 1,5 | 1619034 | 1619035 | 1613541 | 1613543 |
| Контргайка М20 х 1,5 | 1600417 | 1600417 | 1600417 | 1600417 | |
