Обзор системы светосигнальной аппаратуры RMQ-Titan М22

Поделиться:
обзор системы светосигнальной аппаратуры RMQ-titan M22 (2).png

Минимальная комплектация для сборки

Серия устройств управления и сигнализации RMQ-Titan имеет модульную конструкцию, что позволяет собирать различные устройства из нескольких стандартных компонентов.

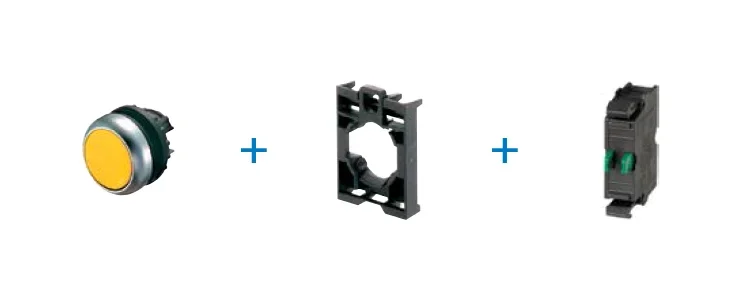

Для сборки любого устройства необходимо заказать минимум 3 стандартных компонента:

  • Корпус устройства управления или сигнализации
  • Монтажный адаптер
  • Контактный или светодиодный элемент
обзор системы светосигнальной аппаратуры RMQ-titan M22.png

Если устройство устанавливается в индивидуальный корпус M22-I.., следует заказать исполнительные элементы для крепления на монтажное основание. В этом случае исполнительные элементы крепятся к задней стенке корпуса. Монтажный адаптер при этом не требуется.

Компоненты фиксируются защелками.

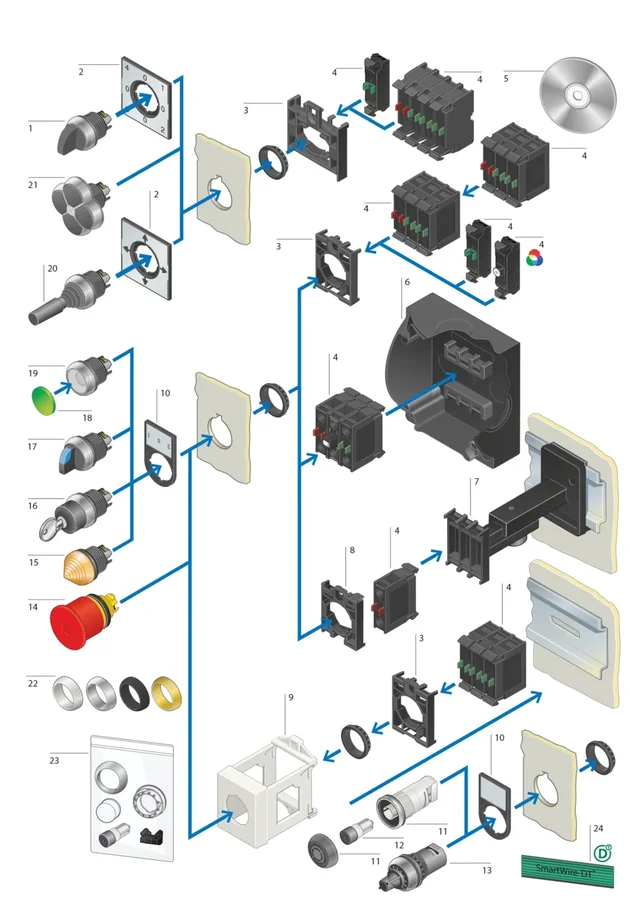

Обозначения:

  1. Управляющие головки переключателей на 4 положения
  2. Шильдики с держателями шильдиков
  3. Монтажные адаптеры
  4. Светодиодные элементы. Контактные элементы. В том числе элементы малой глубины RMQ-Titan Flat Rear
  5. Нанесение маркировки на заказ
  6. Корпуса для поверхностного монтажа
  7. Телескопический держатель
  8. Центрирующий адаптер
  9. Адаптер IVS для DIN-рейки
  10. Держатели шильдиков
  11. Акустические сигнальные устройства
  12. Звуковые модули для акустических сигнальных устройств
  13. Потенциометры
  14. Управляющие головки аварийной остановки
  15. Сигнальные лампы
  16. Головки, управляемые ключом
  17. Управляющие головки переключателей
  18. Кнопочные шильдики / Кнопочные линзы
  19. Управляющие головки кнопок
  20. Джойстики
  21. Четырёхпозиционные кнопки
  22. Лицевые кольца
  23. Аксессуары
  24. Коммуникационная система SmartWire-DT

Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.
