Эффективность внедрения входного фильтра LR3 компании BLOCK перед преобразователем частоты Danfoss

Фильтр BLOCK LR3 перед преобразователем частоты Danfoss

Частотный преобразователь при работе не потребляет реактивную мощность, так как он по своей природе не является источником индуктивной нагрузки, а питающее напряжение, которое к нему подводится, сразу выпрямляется 6-пульсными и 12-пульсными системами.

Однако это не означает, что реактивная мощность полностью исключается из этой цепочки, она появляется уже после питающего преобразователь частоты напряжения — между самим выпрямителем и двигателем. Хоть этот путь прохождения тока мал, но потери все же есть. Это связано в первую очередь с тем, что сеть в большинстве случаев не идеальна, и качество подаваемой энергоснабжающей компанией электроэнергии оставляет желать лучшего. Из сети на конечные потребители приходит очень искаженный ток, который вызывает множество проблем, в том числе — гармоники. Гармонические колебания неоднородны, но можно выделить, их общие черты — они все приводят к одним последствиям — ухудшению работы, уменьшению производительности.

На графике изображена фактическая форма тока, которая была снята c преобразователя частоты Danfoss VLT HVAC Drive при стандартном напряжении 380 В, мощностью 5 кВт и входном токе — 12,5 А под номинальной нагрузкой.

В статье рассмотрим использование дросселей компании BLOCK  — немецкого бренда, являющегося лидером в Европе по производству трансформаторов и дросселей.

Для наглядной показательности влияния гармонических искажений на входной ток преобразователя частоты Danfoss, мы измерим показания его с дросселем LR3 и без него.

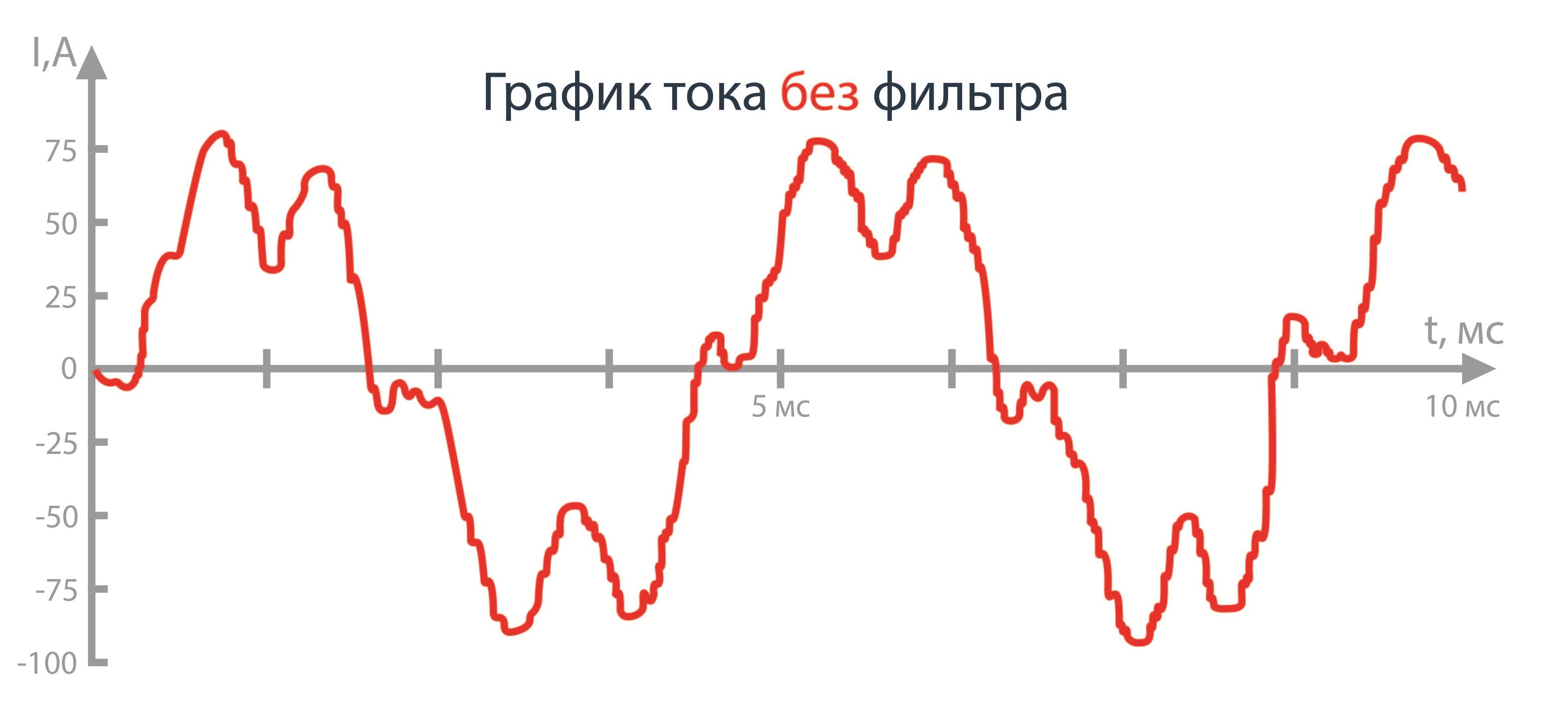

График тока преобразователя частоты Danfoss без фильтра
Рис. 1. График тока без сетевого дросселя LR3

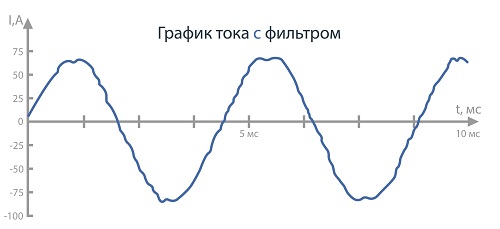

 График тока преобразователя частоты Danfoss с фильтром

Рис. 2. График тока с сетевым дросселем LR3.

Судя, по полученным данным, при номинальном токе преобразователя частоты Danfoss в 12,5 А, броски тока без входного фильтра достигают 3,5 крат — до 32 ампер. С дросселем LR3 — ограничиваются 21-22 А. Последствие таких бросков говорит о том, что они оказывают пагубное воздействие на остальные установки, а если преобразователи частоты VLT HVAC Drive работают в одной связанной линии, то уже появляются так называемые наводки — помехи, которые возвращаются обратно в сеть. Это нарушение электромагнитной совместимости грозит тем, что такие броски тока сильно влияют на управление преобразователя частоты Danfoss, на сигналы, которые приходят с датчиков, и, в конце концов — выход из строя оборудования.

Произведем разложение данных токов в ряды Фурье с помощью анализаторов качества сети UMG 508 компании Janitza, специализирующейся на выпуске встраиваемого цифрового измерительного оборудования для устройств распределения энергии, систем оптимизации энергии и систем коррекции коэффициентов мощности.

С измерительного прибора UMG 508 мы получили показатели гармонической составляющей. Рассчитаем коэффициент, характеризующий несинусоидальность тока — он составил 67%.

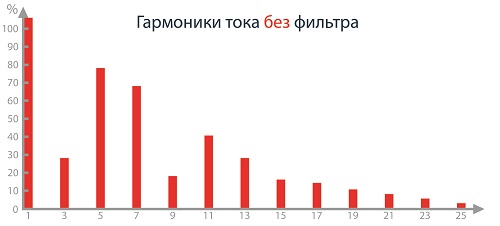

Спектр гармоник без сетевого дросселя LR3

Рис. 3. Спектр гармоник без сетевого дросселя LR3 Кф=67%

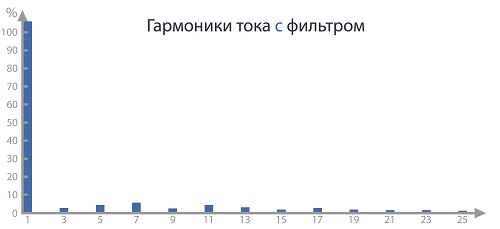

Спектр гармоник с сетевым дросселем LR3

Рис. 4. Спектр гармоник с сетевым дросселем LR3 Кф=90%

Коэффициент, характеризующий несинусоидальность, в без использования входного дросселя LR3 составляет 67%, при его внедрении равен 90%.

Можно сделать вывод, что сравнив гармонические спектры, очевидно использование сетевого фильтра компании BLOCK приносит ощутимый эффект — форма тока становится намного ближе к синусоидальной.

Но это далеко, не единственное преимущество внедрения сетевого фильтра LR3. Фильтр улучшает коэффициент мощности системы преобразователь частоты-двигатель, заметно снижает броски питающего напряжения.

Выравниваются линейные напряжения перед преобразователем частоты, особенно важно при больших перекосах фаз. Увеличивается срок службы конденсаторов внутри самого преобразователя. Повышается отказоустойчивость преобразователя в 6 — 8 раз.

При внедрении сетевого фильтра LR3 снижается скорость нарастания тока короткого замыкания в инверторе, если в преобразователе частоты все таки произошла поломка. Как следствие, вводной автоматический выключатель или предохранитель сработает намного быстрее и эффективнее, что позволит минимизировать ущерб.

Основные технические характеристики дросселя LR3 компании BLOCK

Тип Номинальный
ток, А
Индуктивность, мГ Степень защиты Масса, кг. Габ. размеры (ШхГхВ)*, мм.
LR3 40-4/2 2 14,700 IP00 0,53 78х56х100
LR3 40-4/4 4 7,350 IP00 1,31 96х60х117
LR3 40-4/6 6 4,900 IP00 1,45 96х69х117
LR3 40-4/8 8 3,680 IP00 1,90 120х85х140
LR3 40-4/10 10 2,940 IP00 2,00 120х85х140
LR3 40-4/16 16 1,840 IP00 2,70 120х95х140
LR3 40-4/20 20 1,470 IP00 3,80 155х95х162
LR3 40-4/25 25 1,180 IP00 5,80 155х110х177
LR3 40-4/30 30 0,980 IP00 5,85 155х110х177
LR3 40-4/35 35 0,840 IP00 5,95 155х110х177
LR3 40-4/40 40 0,740 IP00 6,80 185х102х210
LR3 40-4/45 45 0,650 IP00 8,25 185х102х210
LR3 40-4/50 50 0,590 IP00 8,35 185х102х210
LR3 40-4/63 63 0,470 IP00 9,65 185х102х210
LR3 40-4/70 70 0,420 IP00 10,80 210х117х240
LR3 40-4/80 80 0,370 IP00 12,50 210х125х240
LR3 40-4/90 90 0,330 IP00 16,00 267х149х200
LR3 40-4/100 100 0,290 IP00 19,00 267х149х200
LR3 40-4/115 115 0,250 IP00 21,00 291х179х210
LR3 40-4/125 125 0,230 IP00 22,00 291х179х210
LR3 40-4/160 160 0,180 IP00 25,50 291х189х210
LR3 40-4/180 180 0,160 IP00 28,00 291х194х210
LR3 40-4/200 200 0,150 IP00 32,00 352х194х260
LR3 40-4/250 250 0,120 IP00 41,00 352х207х260
LR3 40-4/300 300 0,098 IP00 48,00 352х219х260
LR3 40-4/400 400 0,074 IP00 56,00 352х234х260
LR3 40-4/500 500 0,059 IP00 62,00 52х245х260
LR3 40-4/630 630 0,047 IP00 75,50 480х225х380
LR3 40-4/710 710 0,042 IP00 102,00 480х235х380
LR3 40-4/800 800 0,037 IP00 115,00 480х250х380
LR3 40-4/1000 1000 0,030 IP00 145,00 480х295х380
LR3 40-4/1200 1200 0,025 IP00 150,00 555х380х445
LR3 40-4/1400 1400 0,021 IP00 160,00 555х360х445
LR3 40-4/1600 1600 0,019 IP00 190,00 555х380х445
