Сетевые дроссели NKE и LR3

сетевые дроссели NKE и LR3

Сетевые дроссели (реакторы) применяются в силовых цепях преобразователей частоты для повышения их коэффициента мощности, снижения взаимного влияния нескольких преобразователей частоты при их параллельном питании, ограничения скорости нарастания пусковых токов и снижения гармоник сетевого напряжения.

Установка сетевого дросселя желательна при любом качестве питающей сети. Сетевой дроссель — эффективное средство защиты как ПЧ от провалов и наводок из сети, так и сети от выбросов преобразователем частоты гармоник высокого порядка.

Значение индуктивности соответствует падению напряжения от 3% до 5% номинального напряжения сети.


Преимущества сетевых дросселей NKE и LR3

  • Защита ПЧ от импульсных всплесков напряжения в сети;
  • Защита ПЧ от перекосов фаз питающего напряжения;
  • Уменьшение скорости нарастания токов короткого замыкания в выходных цепях ПЧ;
  • Продление срока службы конденсатора в звене постоянного тока.
Влияние сетевого дросселя на уровень гармоник от ПЧ в сеть

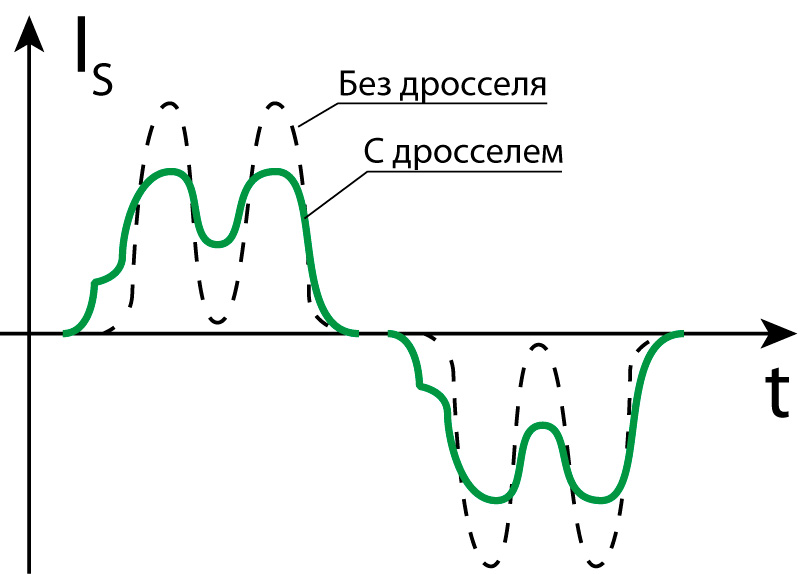

Влияние сетевого дросселя на уровень гармоник от ПЧ в сеть

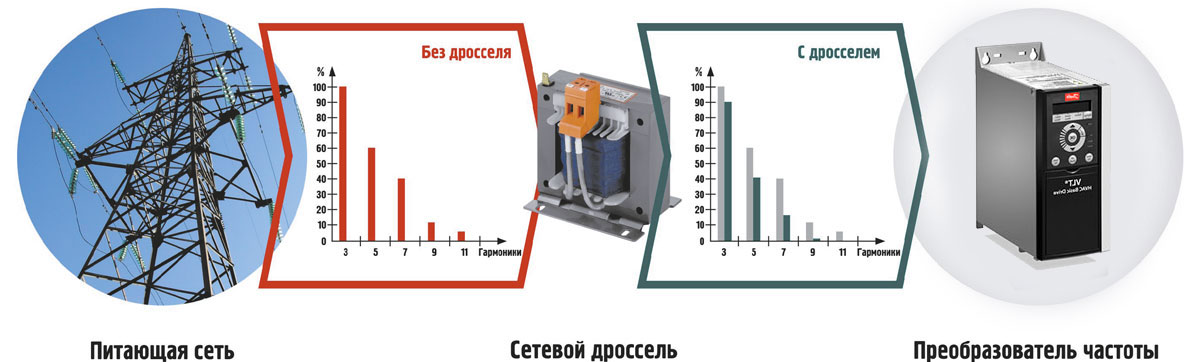

При работе приборов с импульсным потреблением мощности (в том числе частотных преобразователей), в сеть выбрасываются гармонические составляющие напряжения. Самыми опасными порядками гармоник являются 5, 7, 11, 13. Именно они придают синусу напряжения пульсирующий характер, искажают кривую и т.д. В связи с этим, соседствующие с частотным преобразователем приборы подвергаются вредному воздействию этих составляющих напряжения, вследствие чего перегреваются конденсаторы, полупроводниковые приборы, индуктивности, создается негативное влияние на микросхемы. При использовании сетевого дросселя уровень гармоник снижается, что обеспечивает стабильную работу соседствующих с частотным преобразователем приборов.

Влияние сетевого дросселя на провалы напряжения
Влияние сетевого дросселя на провалы напряжения

Некачественное входное напряжение (скачки, провалы) ухудшает работу ПЧ и может привести к аварии и останову частотника. Установка сетевого дросселя позволяет сгладить провалы напряжения и снизить вероятность аварийного останова ПЧ при некачественной сети.


Технические характеристики сетевых дросселей серии NKE

Модификация Номинальный ток, А Индуктивность, мГн Применение с модификацией ПЧ, кВт
NKE 4/7,33
4 7,33 0,18-0,25
NKE 6/4,88
6 4,88 0,37
NKE 16/1,83
16 1,83 0,75
NKE 20/1,47
20 1,47 1,5
NKE 25/1,17
25 1,17 2,2-3,7

Массогабаритные показатели сетевых дросселей серии NKE

Модификация Масса, кг Размер, мм
(АхБхВ)
Вид
NKE 4/7,33
0.60 60 66 68 Сетевой дроссель серии NKE вид спереди
Сетевой дроссель серии NKE вид сбоку
NKE 6/4,88
0.60 60 66 68
NKE 16/1,83
1.40 84 78 96
NKE 20/1,47

1.40 84 78 96
NKE 25/1,17
1.40 84 87 96

Технические характеристики сетевых дросселей серии LR3

Модификация Номинальный ток, А Индуктивность, мГн Применение с модификацией ПЧ, кВт
LR3 40-3/2
2 11.000 0,25-0,37
LR3 40-3/4
4 5.500 0,75-1,5
LR3 40-3/6
6 3.700 1,5-2,2
LR3 40-3/8
8 2.750 2,2-3,0
LR3 40-3/10
10 2.200 2,2-4,0
LR3 40-3/16
16 1.380 3,0-5,5
LR3 40-3/20
20 1.100 5,5-7,5
LR3 40-3/25
25 1.081 7,5-11,0
LR3 40-3/35
35 0.630 11,0-15,0
LR3 40-3/40
40 0.550 18,5
LR3 40-3/45
45 0.490 15,0-22,0
LR3 40-3/50
50 0.440 22,0
LR3 40-3/63
63 0.350 30,0
LR3 40-3/80
80 0.270 37,0
LR3 40-3/100
100 0.220 45,0
LR3 40-3/115
115 0.193 55,0
LR3 40-3/160
160 0.138 75,0
LR3 40-3/180
180 0.123 90,0

Массогабаритные показатели сетевых дросселей серии LR3

Модификация Масса, кг Размер, мм (АхБхВ) Вид
LR3 40-3/2
0,53 74 56 100 Сетевой дроссель серии LR3 размеры
Сетевой дроссель серии LR3 габариты
Сетевой дроссель серии LR3 масса
LR3 40-3/4
0,72 74 63 100
LR3 40-3/6
0,94 80 60 117
LR3 40-3/8
1,45 80 69 117
LR3 40-3/10
2,0 120 85 140
LR3 40-3/16
2,7 120 95 140
LR3 40-3/20
3,54 155 95 177
LR3 40-3/25
3,8 115 95 177
LR3 40-3/35
5,95 115 110 177
LR3 40-3/40
6,12 185 102 210
LR3 40-3/45
6,8 185 102 210
LR3 40-3/50
6,8 185 102 210
LR3 40-3/63
7,71 185 112 210
LR3 40-3/80
10,8 210 117 240
LR3 40-3/100
13,2 267 115 198
LR3 40-3/115
19,0 267 139 205
LR3 40-3/160
20,2 267 149 208
LR3 40-3/180
26,4 250 149 208


Схема подключения
серии NKE во входных цепях питания ПЧ с однофазным входом

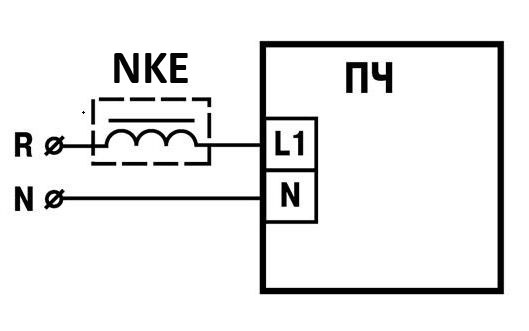

Схема подключения сетевого дросселя NKE во входных цепях питания ПЧ с однофазным входом

Схема подключения
серии LR3 во входных цепях питания ПЧ с трехфазным входом

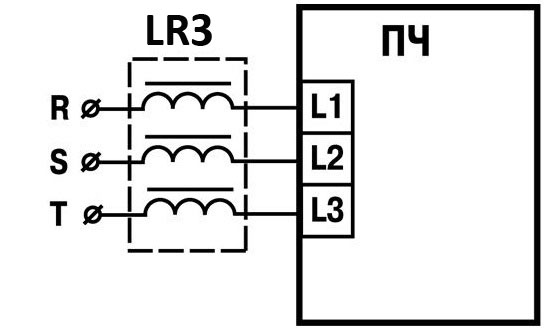

Схема подключения сетевого дросселя серии LR3 во входных цепях питания ПЧ с трехфазным входом


Посмотреть и приобрести сетевые дроссели серии NKE и LR3 вы можете в нашем каталоге.
