Преобразователи частоты DANFOSS Micro Drive в наличии!

Поделиться:
30.05.2024

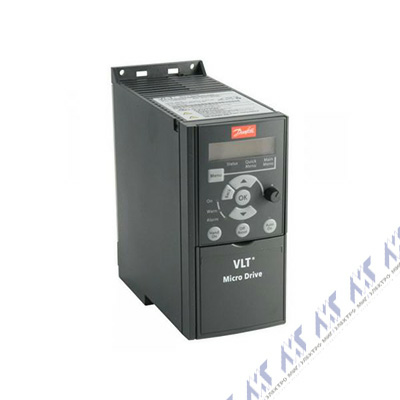

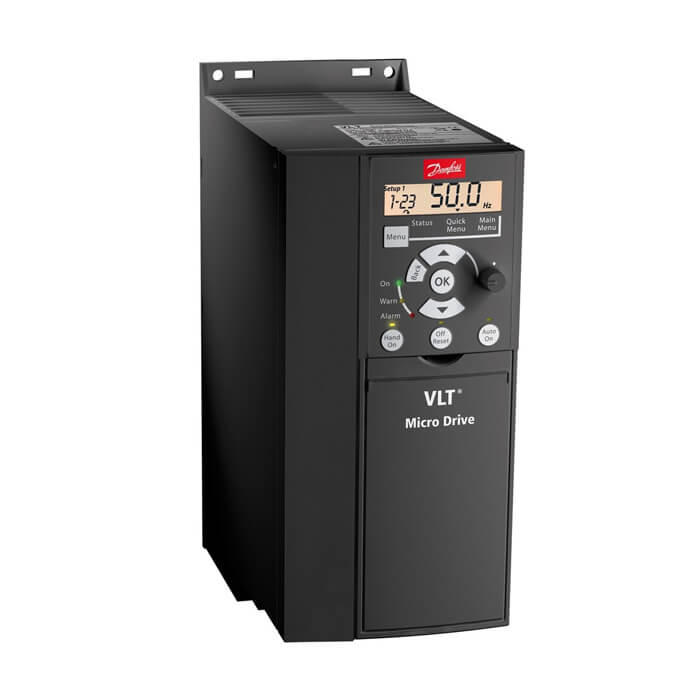

VLT Micro Drive FC 51 22.11.jpg

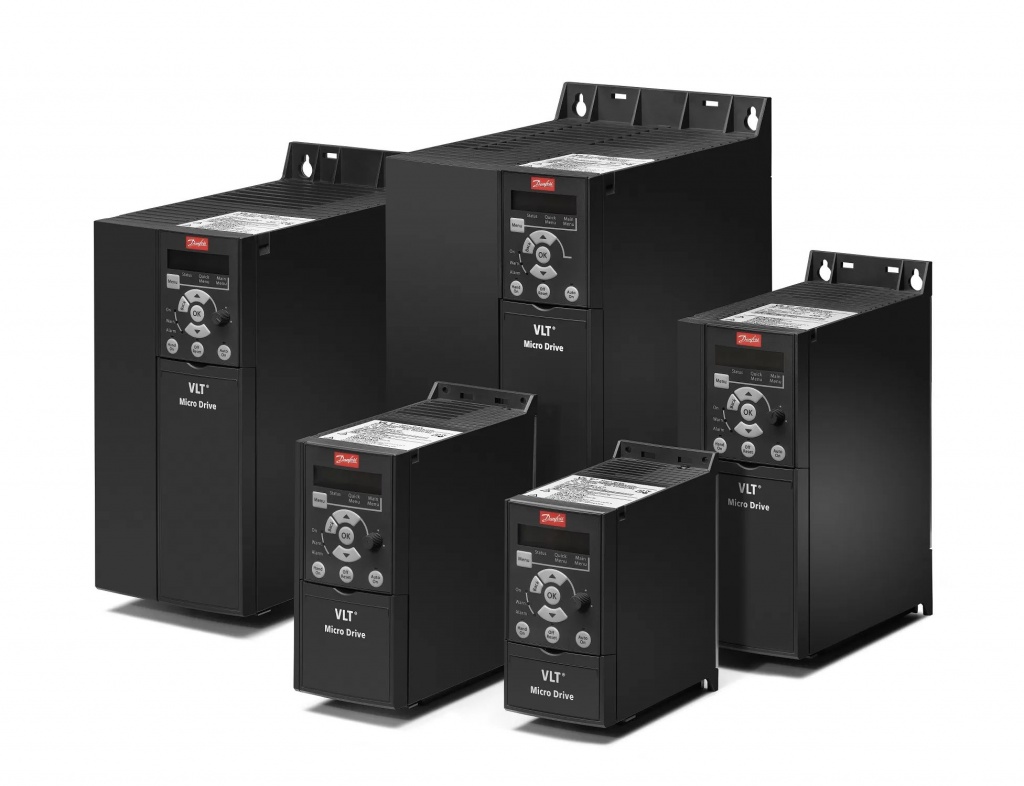

Серия VLT® Micro Drive FC 51 – зарекомендовала себя как надежные, долговечные преобразователи частоты с компактными габаритами. Несмотря на то что FC-51 считается базовой серией с упрощенным вводом в эксплуатацию, она была создана для решения сложных задач и поддерживает настройку более 100 параметров. Оригинальные преобразователи частоты DANFOSS не содержат едких веществ, таких как свинец, ртуть, кадмий, шестивалентный бром и т.д, что соответствуют Директиве RoHS. А благодаря встроенным RFI-фильтрам ограничивает электромагнитные излучения в окружающую среду.

Обзор параметров серии:

Вход 1х220В, выход 3х220В – мощность 0,18-2,2кВт;

Вход 3х380В, выход 3х380В – мощность 0,37-22кВт;

Фильтр ЭМС встроен и соответствует категории C3;

Специальное покрытие плат лаком 3С3 позволяет работать даже в агрессивных средах, по стандарту IEC 721-3-3;

Панель управления преобразователя частоты заказывается отдельно, доступны 2 варианта с потенциометром - 132B0101 и без - 132B0100;

Встроенный интерфейс RS-485, FC-Protocol, Modbus RTU;

Перегрузочная способность 150% в течение 60с, что позволяет работать как с легкой нагрузкой (вентиляторы, насосы и т.д), так и с тяжёлой (компрессоры, центрифуги, конвейеры и т.д);

Режим управления двигателем: Скалярный U/f (0 – 200 Гц) или векторный без датчика обратной связи VVC+(0 – 400 Гц);

Входы/Выходы: DI - 5, DO -2, AI -1, AO - 1;

Максимальная длина неэкранированного (небронированного) кабеля двигателя – 50м;

Рабочая температура: -10C… +50C.


Поставляемые позиции:

Артикул DANFOSS Напряжение на входе, В Номинальная мощность, кВт Номинальный ток, А

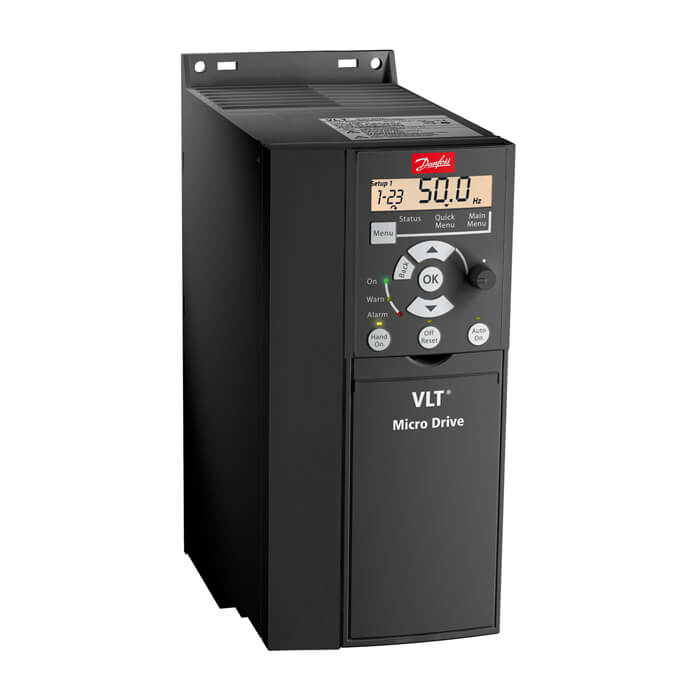

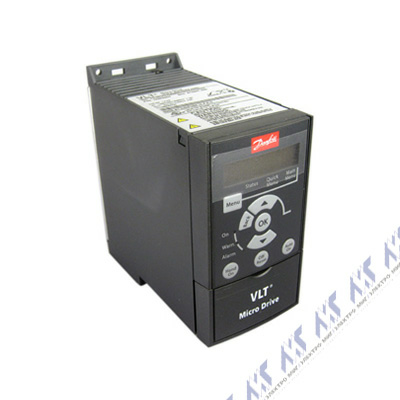

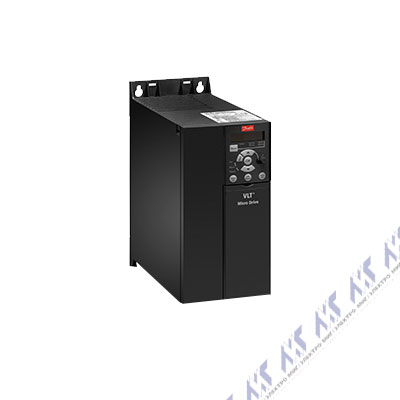

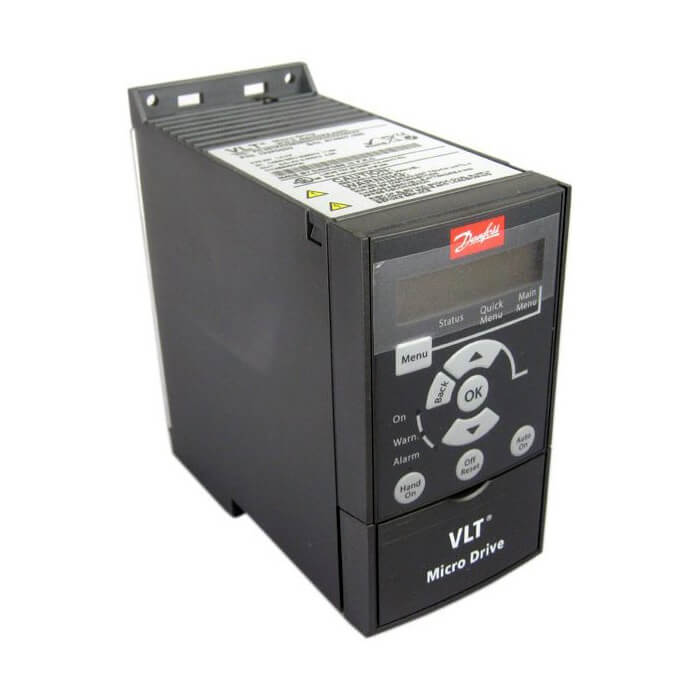

132F0003
1x220 0,75
4,2
132F0005
1,5
6,8
132F0007
2,2
9,6
132F0017
3x380
0,37
1,2
132F0018
0,75
2,2
132F0020
1,5
3,7
132F0022
2,2
5,3
132F0024
3
7,2
132F0026
4
9
132F0028
5,5
12
132F0030
7,5
15,5
132F0058
11
23
132F0059
15
31
132F0060
18,5
37
132F0061
22
43


Дополнительные принадлежности:

Вид Заказной код Описание
132B0100

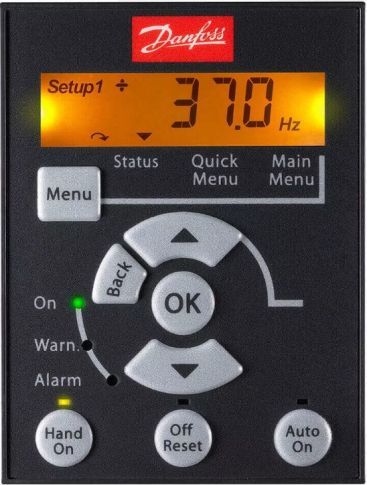

Панель управления LCP 11 без потенциометра, степень защиты IP54, ЖК дисплей, кнопки (резина), корпус (пластик), и питание 24 В

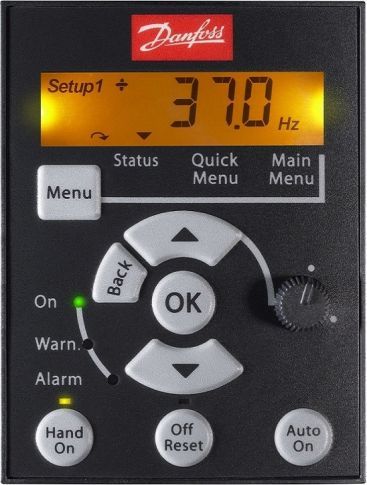

132B0101
Панель управления LCP 12 без потенциометра, степень защиты IP21, ЖК дисплей, кнопки (резина), корпус (пластик), и питание 24 В
132B0102

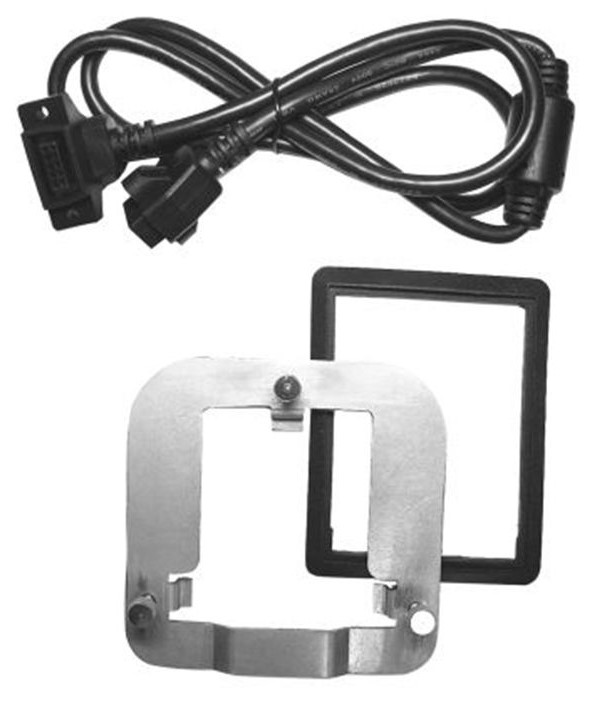

Комплект для выноса панели на дверь шкафа. Состав: уплотнитель (резина), металлические зажимы с винтами, кабель (провода и разъемы) 3м, до 24 В


Для удобства и помощи при вводе в эксплуатацию предлагаем ознакомится с примерами настройки преобразователей частоты FC-051:

- Инициализация преобразователя частоты и сброс до заводских установок;

- Ввод в эксплуатацию;

- Управление скоростью вентилятора от внешнего потенциометра;

- Управление скоростью вентилятора потенциометром с панели оператора;

- Работа вентилятора с заданной скоростью, включение кнопкой;

- Задание фиксированных скоростей вращения вала двигателя;

- Режим поддержания постоянного давления, задание потенциометром;

- Режим поддержания постоянного давления, задание внешним потенциометром;

- Режим поддержания постоянного давления, цифровое задание скорости;

- Режим поддержания постоянного давления, задание потенциометром с панели управления.


Документация для ознакомления:
Примеры настройки FC-051.pdf
Схема подключения.pdf
