VEDAUPS - Системы бесперебойного питания мощных электроприводов

VEDAUPS - Системы бесперебойного питания мощных электроприводов


   Принцип работы системы бесперебойного питания на базе VEDAUPS


   Типовые решения и области применения системы бесперебойного питания на базе VEDAUPS


   Пример системы бесперебойного питания с высоковольтными электродвигателями установленной мощностью 1200 кВт


   Переходные процессы в системе бесперебойного питания на базе VEDAUPS при отключении и восстановлении питающего напряжения


   Человеко-машинный интерфейс VEDAUPS


   Функции человеко-машинного интерфейса VEDAUPS


   Типовой код и основные конфигурации VEDAUPS


   VEDAUPS стандартные комплектации/конфигурации


   Стандартные компоновочные решения VEDAUPS


   Нестандартные компоновки VEDAUPS



В основе разработанной инженерами Danfoss Drives системы бесперебойного питания частотно-регулируемого привода – широкий функционал низковольтного комплектного устройства VEDAUPS. Новшество компенсирует такие недостатки питающей сети, как провалы напряжения и неполнофазные режимы, кратковременные отключения.

VEDAUPS обеспечивает подключение накопителя энергии к звену постоянного тока преобразователя частоты марки VLT или Vacon для бесперебойного питания электропривода. В качестве источника энергии выступают различные типы накопителей: Li-Ion, свинцово-кислотные, суперконденсаторы и другие. Современное решение снижает инвестиционные затраты по сравнению со стандартными системами бесперебойного питания.

Гибкая компоновка позволяет создать конфигурацию под конкретный проект. Среди типовых применений бесперебойное питание как одиночного, так и группы электроприводов в вентиляторах обдува и агрегатах воздушного охлаждения, компрессорах и насосах. Технология предназначена для использования на энергетических предприятиях, в нефтегазовой индустрии, металлургии, в строительстве и других отраслях.

Оборудование производит мониторинг состояния питающей сети, источника и преобразователя частоты. Данные архивируются, предусмотрена система оповещения.

Устройства VEDAUPS выпускают в России. «Данфосс» поставляет систему готовой к эксплуатации.


Для многих механизмов, работающих с электродвигателями, крайне важно обеспечить их бесперебойную работу. Как правило, это механизмы, относимые к группе ОГ-1 (электроприемники особой группы первой категории).

От их стабильной работы зависят важные части технологического процесса предприятия. Остановка этих механизмов может привести к таким последствиям, как:

  • Длительные простои;
  • Брак выпускаемой продукции;
  • Значительные издержки в процессе восстановления работоспособности оборудования.

В то же время питающие сети на многих российских предприятиях работают недостаточно стабильно.

По разным причинам (пуски мощных электродвигателей, аварии в сетях, переключение АВР, перебои на питающих подстанциях и т.д.) происходят просадки напряжения разной глубины и длительности. Это может привести к снижению рабочих характеристик двигателей, не оборудованных частотными приводами, или к их полной остановке.

Если двигатель оснащен частотным приводом, то снижение напряжения в звене постоянного тока на 10–20% (вследствие провала напряжения на вводе, обрыва фазы и др.) приводит к остановке преобразователя частоты встроенной защитой и, как следствие, к остановке двигателя.

Для решения этих проблем компания Danfoss разработала системы бесперебойного питания частотно-регулируемых приводов VEDAUPS.

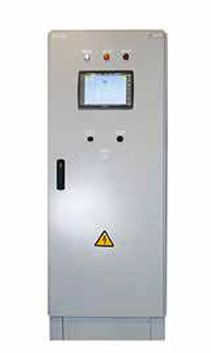

VEDAUPS — низковольтное комплектное устройство, предназначенное для подключения накопителя энергии к звену постоянного тока преобразователя частоты для бесперебойного питания частотно-регулируемого электропривода. Оборудование VEDAUPS совместимо с преобразователями частоты Danfoss и Vacon. Подключение VEDAUPS выполняется к стандартным выводам «+» и «–» звена постоянного тока преобразователя частоты.

Применяя изделия VEDAUPS, вы обеспечите бесперебойное питание мощных электроприводов при любых нарушениях электроснабжения:

  • Провалах напряжения;
  • Кратковременных отключениях;
  • Неполнофазных режимах и др.

Использование системы бесперебойного питания частотно-регулируемых приводов VEDAUPS позволяет добиться:

  • Непрерывности технологического процесса;
  • Бесперебойного выпуска продукции;
  • Стабильного качества выпускаемой продукции;
  • Снижения капитальных и эксплуатационных затрат.

Основные преимущества VEDAUPS:

  • Гибкая компоновка VEDAUPS позволяет создать решение точно под задачу.
  • Мощность систем бесперебойного питания на базе VEDAUPS — от 1,5 кВт до 2,5 МВт.
  • Стоимость решения VEDAUPS ниже по сравнению с решениями на базе UPS.
  • При построении систем бесперебойного питания (СБП) на базе VEDAUPS применяются аккумуляторы или суперконденсаторы с различным напряжением.
  • Возможно использование существующих на объекте аккумуляторных батарей.
  • Емкость накопителей определяет продолжительность работы СБП в автономном режиме и может быть от нескольких секунд до нескольких часов.
  • С помощью VEDAUPS возможно реализовать питание группового электропривода по общей шине постоянного тока.
  • Уникальное преимущество VEDAUPS — возможность бесперебойного питания высоковольтных электродвигателей.

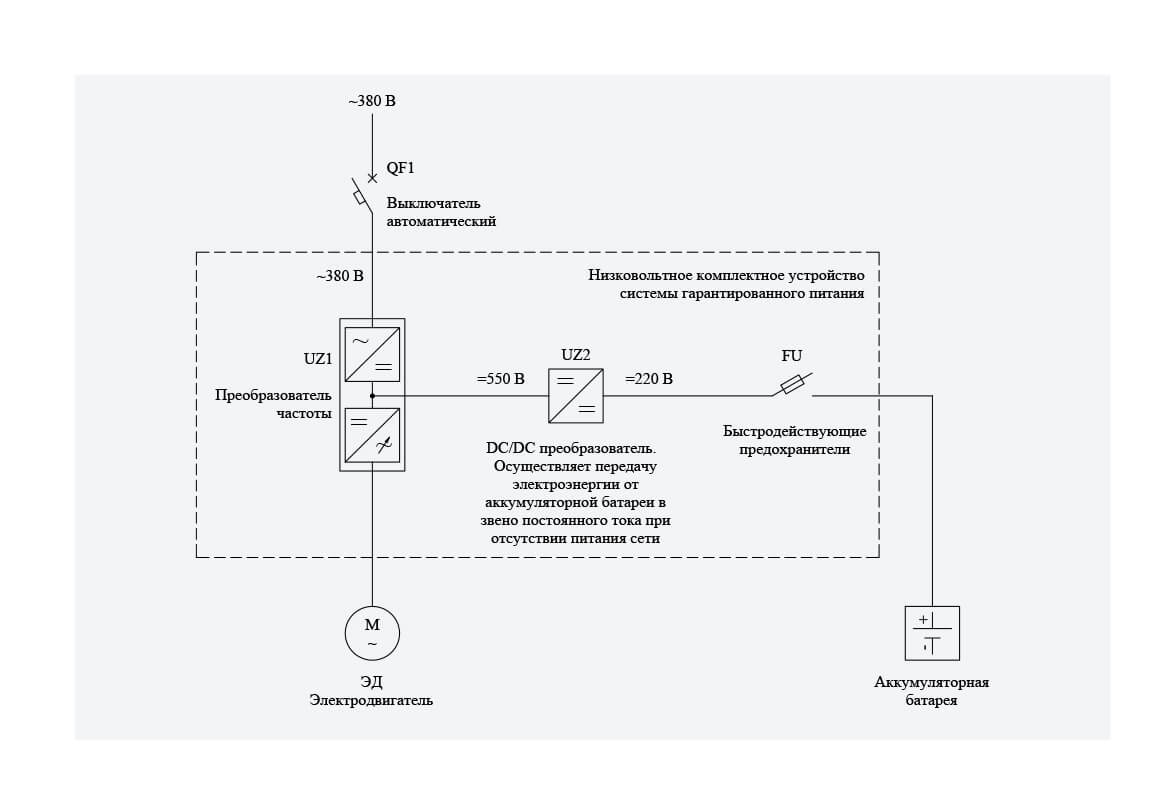

Принцип работы системы бесперебойного питания на базе VEDAUPS

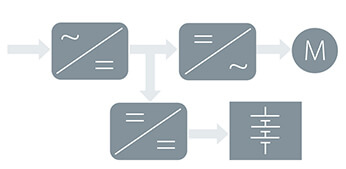

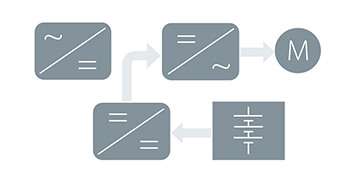

Система бесперебойного питания поддерживает напряжение в звене постоянного тока частотно-регулируемого привода за счет энергии аккумуляторов или других накопителей, включенных через преобразователь постоянного напряжения (DC/DC преобразователь).







В нормальном режиме аккумулятор
заряжается через DC/DC преобразователь.



В аварийном режиме аккумулятор разряжается через
DC/DC преобразователь и питает инвертор привода.

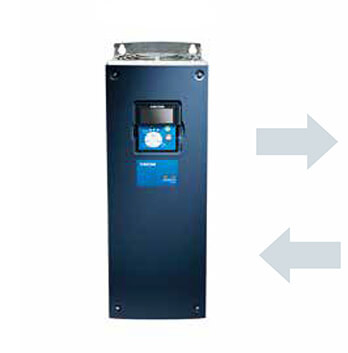

Преобразователь частоты

VEDAUPS

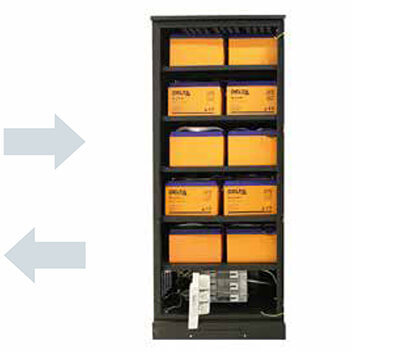

Накопитель





DC/DC преобразователь согласовывает уровни напряжения накопителя и звена постоянного тока преобразователя частоты. Заряд/разряд накопителей и необходимый уровень напряжения в звене постоянного тока обеспечивается системой управления DC/DC преобразователя.

Пример. Форма тока в аккумуляторной батарее при двукратном срабатывании системы бесперебойного питания вследствие короткого замыкания (к. з.) на линии 6 кВ.




Типовые решения и области применения системы бесперебойного питания на базе VEDAUPS

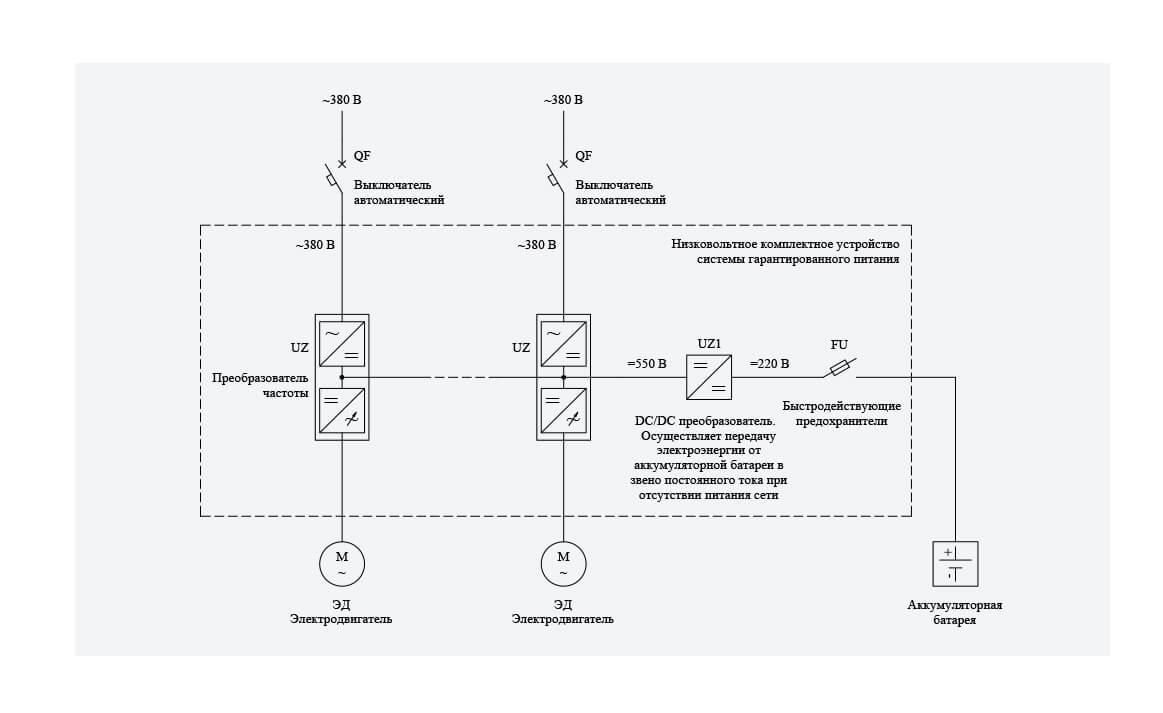

Бесперебойное питание одиночного частотно-регулируемого электропривода       Бесперебойное питание одиночного частотно-регулируемого электропривода

  • Системы маслоснабжения компрессоров и газо перекачивающих агрегатов (ГПА).
  • Вентиляторы обдува двигателя ГПА под кожухом.
  • Агрегаты воздушного охлаждения газа с особыми требованиями к температурному режиму.
  • Компрессоры барьерного воздуха и др.

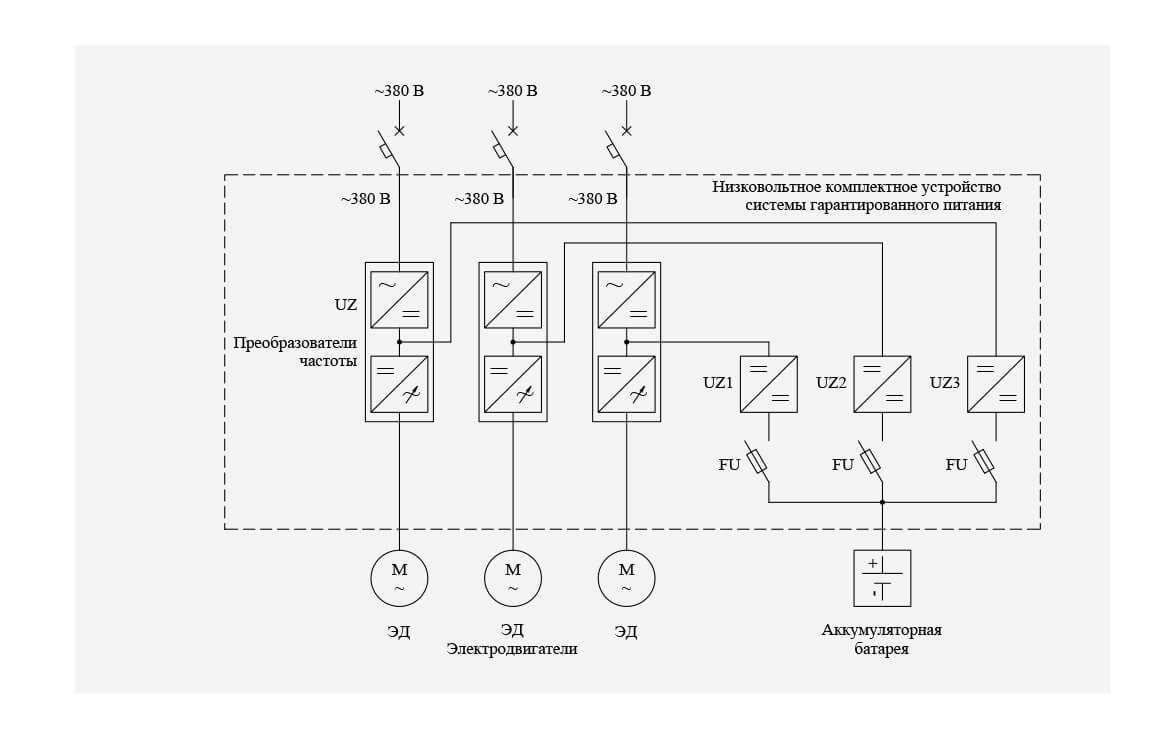

Бесперебойное питание группы частотно-регулируемых электроприводов с однотипными ПЧ       Бесперебойное питание группы частотно-регулируемых электроприводов с однотипными ПЧ

  • Азотно-кислородные станции.
  • Отсекающие нефтеперекачивающие и конденсато-перекачивающие станции.
  • Насосные станции на обратном трубопроводе тепловой сети.
  • Компрессорные станции и др.

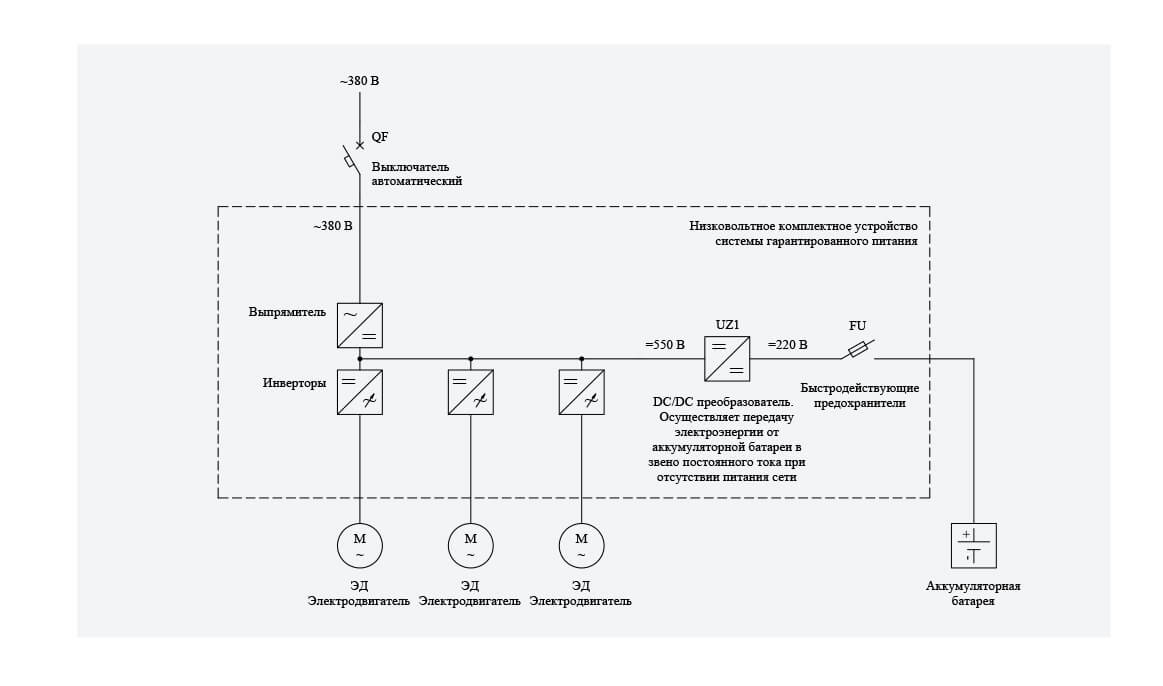

Бесперебойное питание группового электропривода с «общей шиной постоянного тока»       Бесперебойное питание группового электропривода с «общей шиной постоянного тока»

  • Бумагоделательные машины.
  • Технологические линии металлургического производства.
  • Вентиляторы и дымососы энергетических котлов.
  • Краны и др.

Бесперебойное питание группы частотно-регулируемых электроприводов с ПЧ разных типови мощностей       Бесперебойное питание группы частотно-регулируемых электроприводов с ПЧ разных типови мощностей

  • Общеобменная вентиляция взрывоопасных помещений.
  • Насосные станции систем охлаждения взрывоопасных производств.
  • Погружные насосы нефтедобычи.
  • Буровые установки и др.

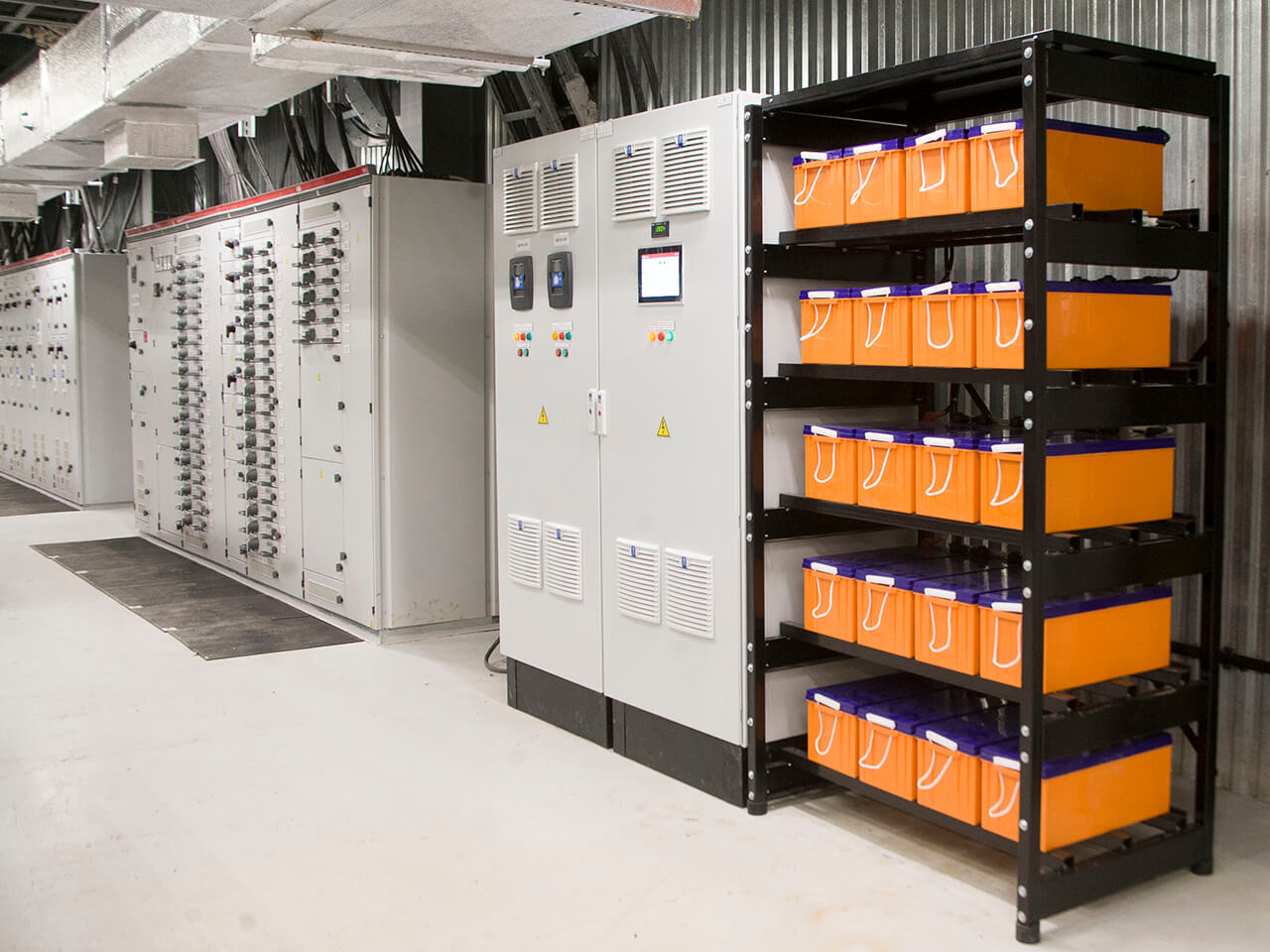

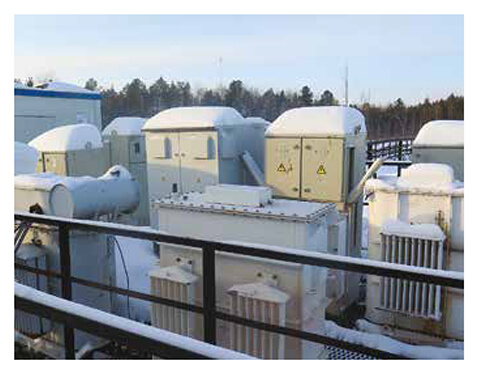

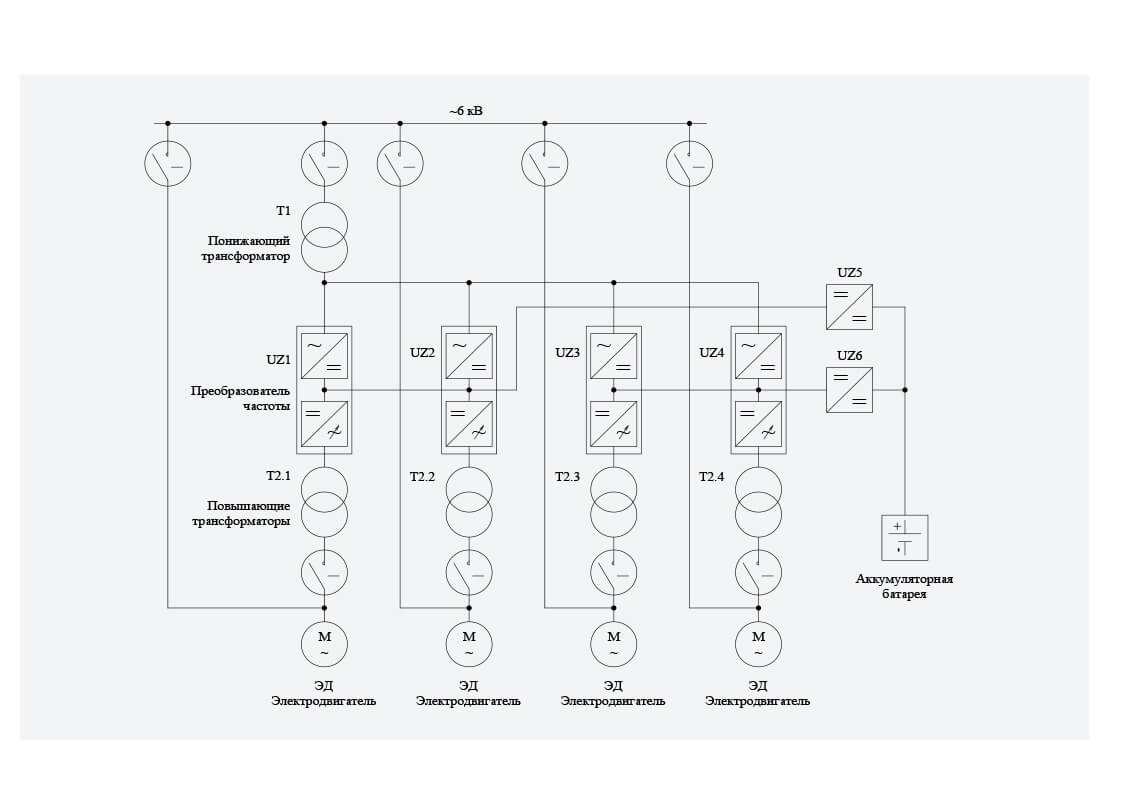

Пример системы бесперебойного питания с высоковольтными электродвигателями установленной мощностью 1200 кВт

Пример системы бесперебойного питания с высоковольтнымиэлектродвигателями установленной мощностью 1200 кВт   Бесперебойное питание тягодутьевых механизмов котла БКЗ 220 (два вентилятора по 200 кВт, 6 кВ, два дымососа по 400 кВт, 6 кВ) обеспечивают DC/DC преобразователи, подключенные к общей аккумуляторной батарее.
Время автономной работы приводов — 10 секунд.

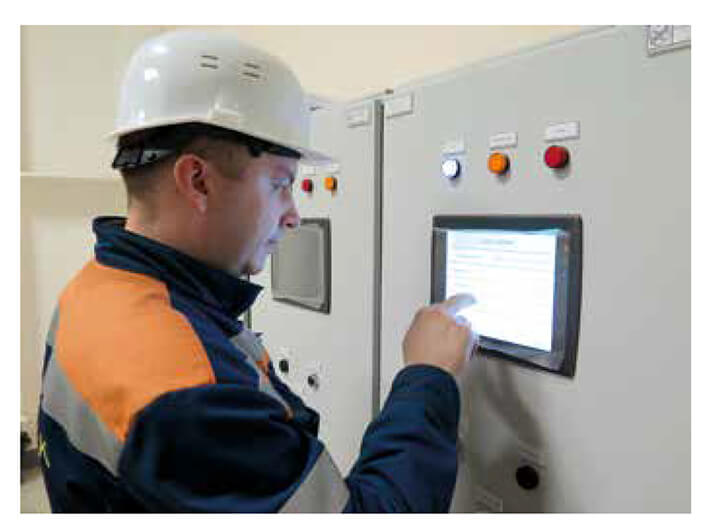

Пост местного управления системы бесперебойного питания.

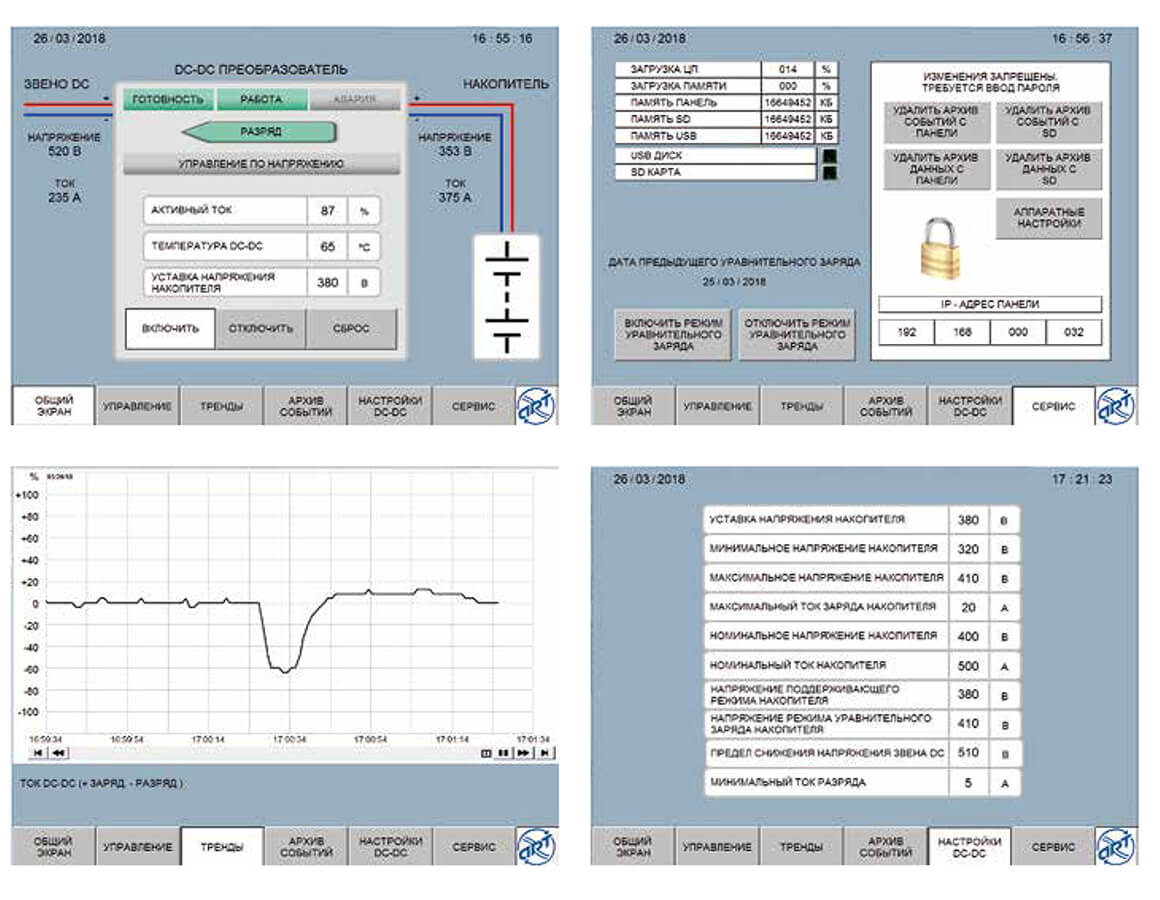

Главный экран панели управления системы бесперебойного питания.




Переходные процессы в системе бесперебойного питания на базе VEDAUPS при отключении и восстановлении питающего напряжения

Пример срабатывания системы бесперебойного питания при нагрузке электропривода 150 кВт. Время работы от аккумулятора — 9 секунд.

Пример срабатывания системы бесперебойного питания при нагрузке электропривода 150 кВт.



Пример работы привода дымососа котла (электродвигатель 400 кВт, 6 кВ) при переходе с сети на аккумуляторы и с аккумуляторов на сеть. Частота на выходе преобразователя остается практически неизменной (33,5 Гц).

Пример работы привода дымососа котла (электродвигатель 400 кВт, 6 кВ) при переходе с сети на аккумуляторы ис аккумуляторов на сеть.



Человеко-машинный интерфейс VEDAUPS

Управление VEDAUPS осуществляется с панели DC/DC-преобразователя Vacon или при помощи сенсорной графической панели 9.7” разрешением 1024 x 768 px.

Человеко-машинный интерфейс VEDAUPS


Функции человеко-машинного интерфейса VEDAUPS

Управление

  • Включение/отключение VEDAUPS.
  • Выбор режима работы (принудительный заряд/принудительный разряд/автоматический).
  • Проведение уравнительного заряда.

Мониторинг

  • Состояние VEDAUPS.
  • Ток источника (А).
  • Активный ток (%).
  • Уставка активного тока (%).
  • Напряжение источника (В).
  • Напряжение звена постоянного тока (В).
  • Уставка звена постоянного тока (В).
  • Температура DC/DC преобразователя.
  • Активные аварии.
  • Предупреждения.
  • Архив аварий.
  • Архив основных параметров работы СБП.
  • Состояние батареи.
  • Состояния преобразователя частоты (инвертора напряжения).

Настройка

  • Выбор режима управления.
  • Выбор опорного сигнала.
  • Задание ограничений со стороны звена постоянного тока.
  • Задание ограничений со стороны источника.
  • Задание предупредительных и аварийных пределов.
  • Задание уставок напряжения/тока.
  • Настройка входов/выходов.
  • Настройка уравнительного заряда.

Типовой код и основные конфигурации VEDAUPS

VEDAUPS — низковольтное комплектное устройство системы бесперебойного питания преобразователей частоты (инверторов напряжения).
Типовой код изделия состоит из 29 символов.

Пример: VEDAUPS-U5I0045P21A1B1C2D1XXX

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
V E D A U P S - U 5 I 0 0 4 5 P 2 1 A 1 B 1 C 2 D 1 X X X

Низковольтное комплектное устройство типа VEDAUPS системы бесперебойного питания преобразователей частоты (инверторов напряжения) с номинальным выходным напряжением 465…800 В постоянного тока, номинальным выходным током 45 А, степенью защиты корпуса от пыли и влаги IP21, с возможностью управления по интерфейсной шине Modbus TCP/IP, с сенсорной панелью, с предохранителями и рубильниками, аварийным остановом.


1-8   Наименование
  VEDAUPS — низковольтное комплектное устройство
системы бесперебойного питания преобразователей
частоты (инверторов напряжения).



9-10 Номинальное
выходное
напряжение, В
  U5 – 465…800
U6 – 640…1100



11-15    Номинальный
выходной ток, A
  16…385 (для U5)
10…385 (для U6)



16-18 Cтепень защиты корпуса
от пыли и влаги
P2 – IP21
P54 – IP54



19-20   Управление по
интерфейсной шине
АХ – без опций
А1 – Modbus TCP/IP
A2 – Profbus DP
A3 – Ethernet



21-22   Отображение данных
  ВХ – без опций
В1 – сенсорная панель HMI
B2 – панель Vacon



23-24   Сетевые опции
  С1 – предохранители
С2 – предохранители и рубильники



25-26   Опции безопасности
  DX – без опций
D1 – аварийный останов



27-29   Резерв под дополнительные
опции для системы
бесперебойного питания
на базе VEDAUPS
  ХХХ

Окружающая среда   От 0 до 95% без конденсации
Рабочая температура, °C   От 0 до +40
Высота над уровнем моря, м.
  До 1000
Работа изделия в особых условиях эксплуатации (сильная вибрация и удары,
повышенная конденсация, сильное загрязнение, коррозионная среда,
сильные электромагнитные поля, плесень, взрывоопасность) не предусмотрена.
Корпус
  Электротехнический корпус
(шкаф напольной установки одностороннего обслуживания)
Защита от внешнего механического удара
  Отсутствует
Тип размещения изделия
  Внутреннее размещение стационарное


VEDAUPS стандартные комплектации/конфигурации

Типоряд VEDAUPS. Номинальное выходное напряжение постоянного тока 465…800 В.


Типоразмер
преобразователя DC/DC
   Условное обозначение изделия      Максимальные габариты изделия
без упаковки (ШхВхГ)*, мм.


FR6

  VEDAUPS-0016-5-21-A-00
  600х1600х600

  VEDAUPS-0022-5-21-A-00   600х1600х600

  VEDAUPS-0031-5-21-A-00
  600х1600х600

  VEDAUPS-0038-5-21-A-00
  600х1600х600

  VEDAUPS-0045-5-21-A-00
  600х1600х600


FR7

  VEDAUPS-0061-5-21-A-00
  600х1800х600

  VEDAUPS-0072-5-21-A-00
  600х1800х600

  VEDAUPS-0105-5-21-A-00
  600х1800х600


FR8

  VEDAUPS-0140-5-21-A-00
  600х1800х600


FR9

  VEDAUPS-0168-5-21-A-00
  800х2200х800

  VEDAUPS-0205-5-21-A-00
  800х2200х800

  VEDAUPS-0261-5-21-A-00
  800х2200х800


  VEDAUPS-0300-5-21-A-00
  800х2200х800



FR10

  VEDAUPS-0385-5-21-A-00
  800х2200х800



Типоряд VEDAUPS. Номинальное выходное напряжение постоянного тока 640…1100 В.


Типоразмер
преобразователя DC/DC
   Условное обозначение изделия      Максимальные габариты изделия
без упаковки (ШхВхГ)*, мм.


FR6

  VEDAUPS-0010-6-21-A-00
  600х1600х600

  VEDAUPS-0013-6-21-A-00
  600х1600х600

  VEDAUPS-0018-6-21-A-00
  600х1600х600

  VEDAUPS-0022-6-21-A-00
      600х1600х600

VEDAUPS-0027-6-21-A-00
600х1600х600

  VEDAUPS-0034-6-21-A-00
  600х1600х600


FR7

  VEDAUPS-0041-6-21-A-00
  600х1800х600

VEDAUPS-0052-6-21-A-00
      600х1800х600




FR8

  VEDAUPS-0062-6-21-A-00 600х1800х600

  VEDAUPS-0080-6-21-A-00  600х1800х600

  VEDAUPS-0100-6-21-A-00    600х1800х600


FR9

  VEDAUPS-0125-6-21-A-00
  800х2200х800

  VEDAUPS-0144-6-21-A-00
      800х2200х800

  VEDAUPS-0170-6-21-A-00
800х2200х800


  VEDAUPS-0208-6-21-A-00
      800х2200х800



FR10

  VEDAUPS-0261-6-21-A-00
      800х2200х800

  VEDAUPS-0325-6-21-A-00
  800х2200х800

  VEDAUPS-0385-6-21-A-00
  800х2200х800


Стандартные компоновочные решения VEDAUPS

Стандартные компоновочные решения VEDAUPS.

Стандартные компоновочные решения VEDAUPS

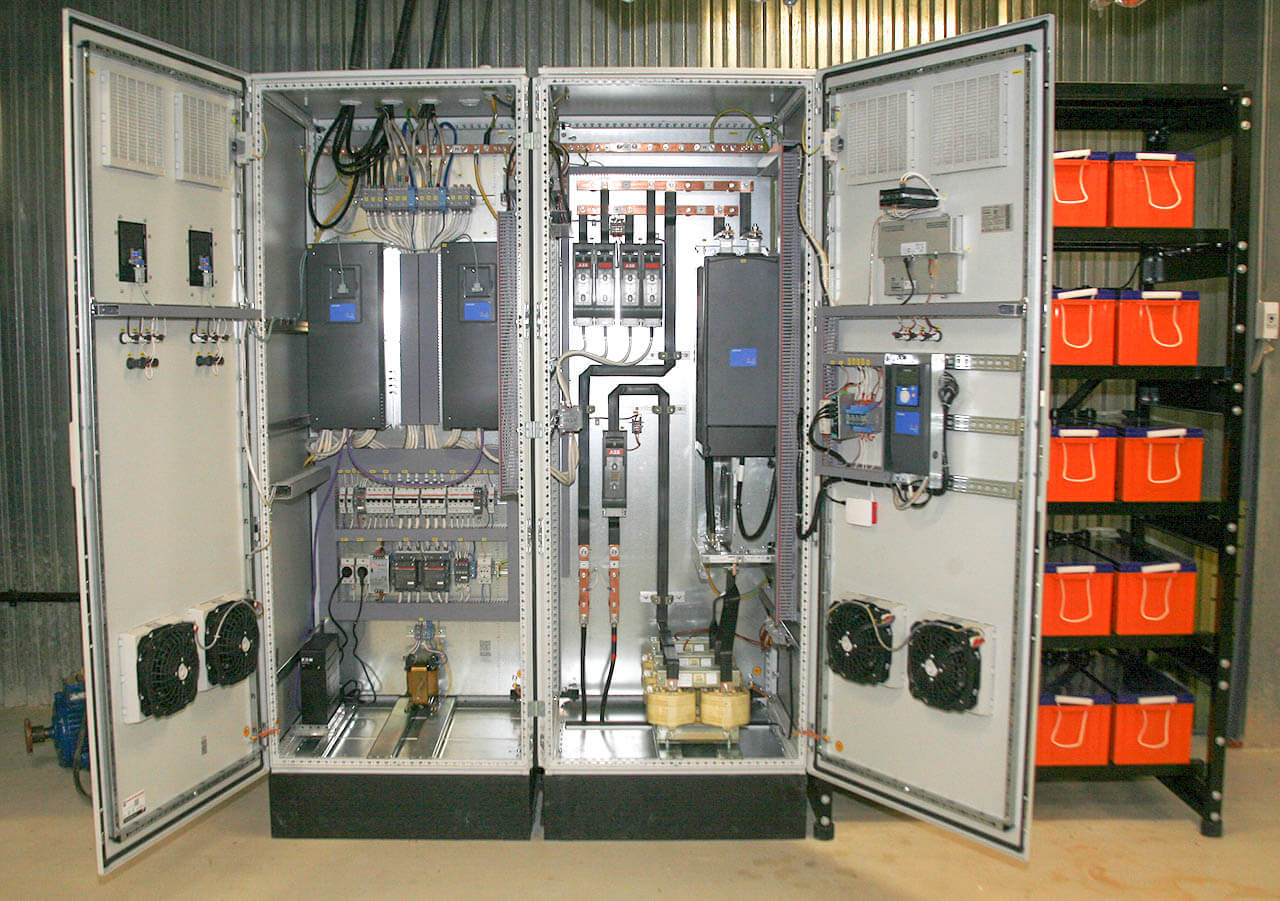

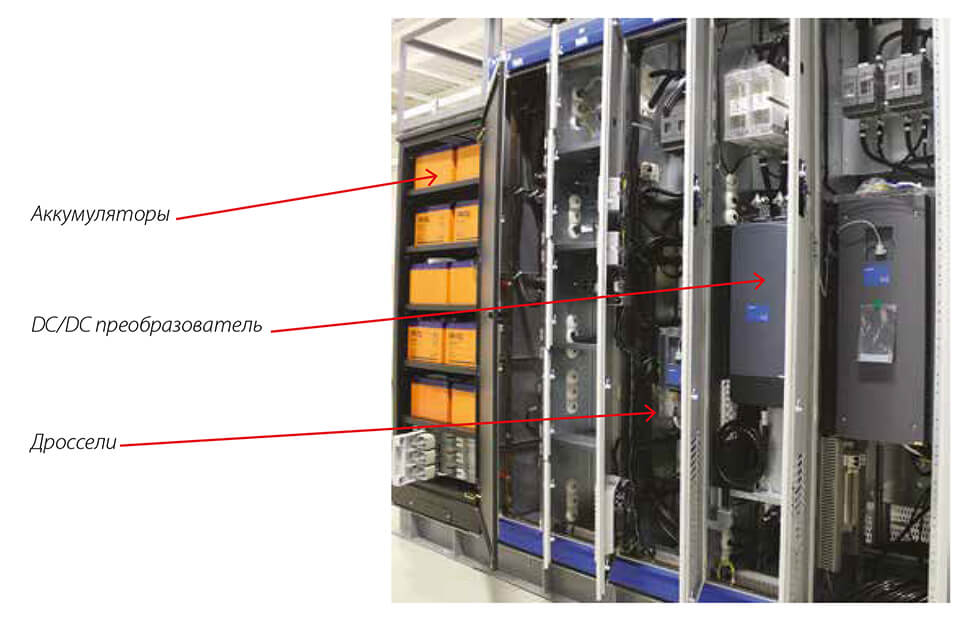

Пример компоновки VEDAUPS (типоразмер преобразователя DC/DC–FI10).

Пример компоновки VEDAUPS (типоразмер преобразователя DC/DC–FI10)

Нестандартные компоновки VEDAUPS

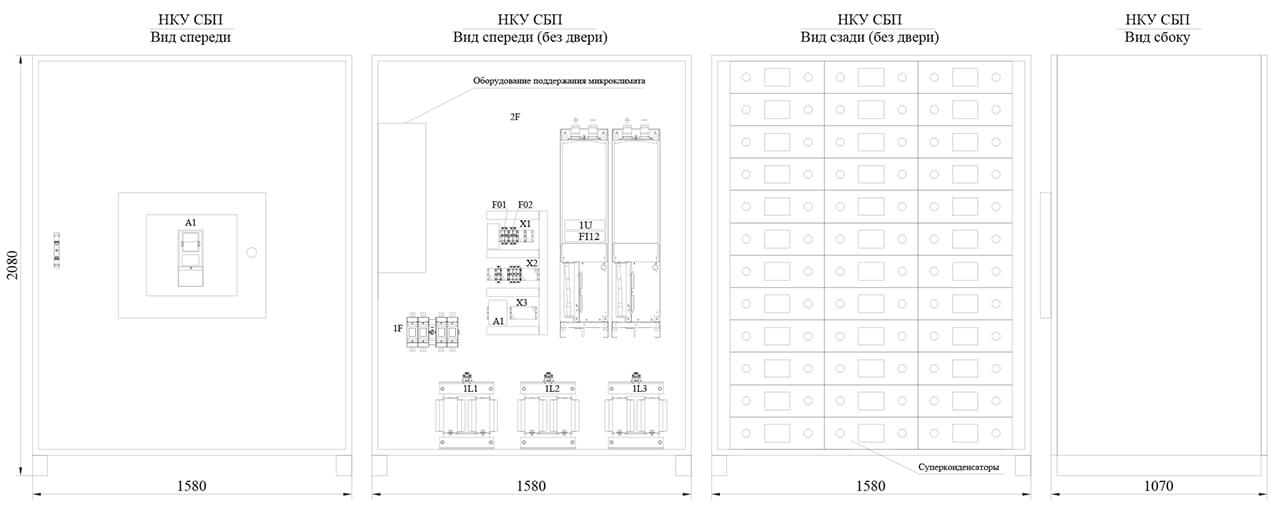

Пример компоновки оборудования систем бесперебойного питания в шкафу наружной установки двухстороннего обслуживания.

Мощность подключенного электропривода — 315 кВт.

Допустимая температура наружного воздухаот –40 до +50 °С.
  Пример компоновки оборудования систем бесперебойного питания в шкафу наружной установки двухстороннего обслуживания.

Нестандартные компоновки VEDAUPS


Силовой DC/DC преобразовательVacon NXI 0730-5 Силовой DC/DC преобразователь Vacon NXI 0730-5, типоразмер FI12, входное напряжение 465–800 В, выходное напряжение 100–800 В, номинальный ток 730 А.

Модуль суперконденсатора Модуль суперконденсатора. Время заряда (разряда) — до 15 секунд.










VEDAUPS изготавливаются в России, программируются и тестируются перед отгрузкой.

Установку и ввод в эксплуатацию VEDAUPS вы можете заказать в компании «МИГ Электро»,
заполнив форму ниже.


Мы предлагаем выполнение полного комплекса работ по созданию систем бесперебойного питания
частотно-регулируемых приводов — от проектирования до пусконаладки.

  В составе комплексных проектов систем бесперебойного питания поставляются также преобразователи частоты, накопители, выполняется интеграция оборудования СБП в АСУ ТП.
