Блоки питания и модули резервирования DEGSON

Поделиться:
22.02.2024

Degson питание.png


Блоки питания Degson исходно были представлены двумя сериями:

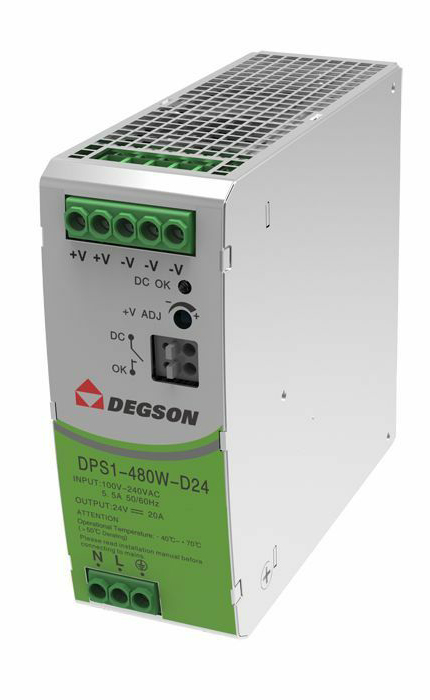

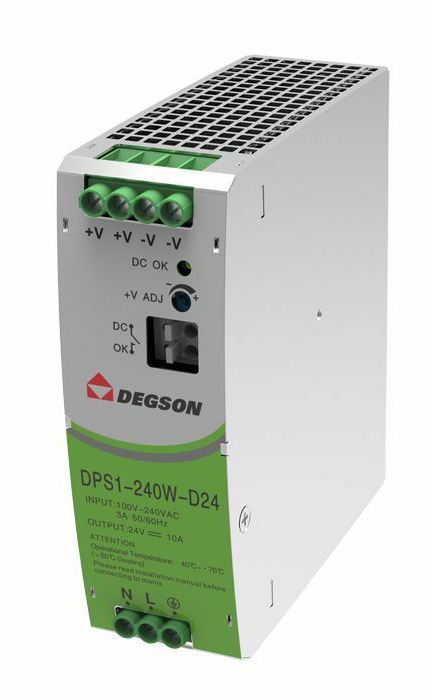

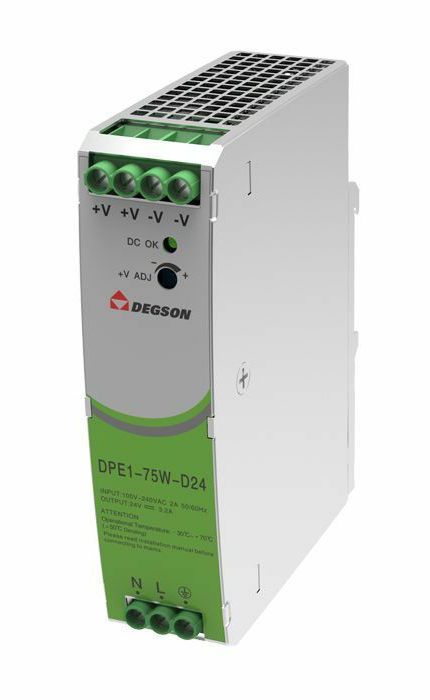

Экономичная DPE - однофазные блоки питания мощностью 75 и 120Вт, с КПД до 90% и светодиодной индикацией состояния Degson DPE.jpgDegson DPS 240W.jpgDegson DPS 480W.jpg
Основная DPS – однофазные блоки питания мощностью от 120 до 480Вт, с повышенным КПД 94%, встроенным контактом состояния, для передачи информации в вышестоящие системы


Параметры

DPE

DPS

Диапазон входных напряжений

90...264 В AC / 127...370В DC

100...240 В AC / 100...370В DC

КПД

88-89%

94%

Диапазон настройки напряжения на выходе

24...28В DC

23.5...28В DC

Рабочая температура

от -30С до + 70С

от -40С до + 70С

Индикация

Светодиодная

Светодиод + сигнальный контакт

Защита от перегрузки на выходе

105-150%

105-150%

Защита от перегрева с автовосстановлением

Да, от 60С

Да, от 60С

Защита от короткого замыкания на выходе с самовосстановлением после стабилизации нагрузки

Да

Да

Защита от перенапряжения на выходе

33В

33В




Таблица замен:


Мощность, Вт
Источники питания DEGSON
Cнимаемые с производства модели Новые модели
75
DPE1-75W-D24-01Z(H)


DPS1-75W-D24-02Z(H)
DPE1-75W-D24-01A(H)
120 DPE1-120W-D24-01A(H)


  DPS1-120W-D24-02Z(H)
DPS1-120W-D24-01Z(H)
240 DPS1-240W-D24-01A(H)


DPS1-240W-D24-02Z(H)
DPS1-240W-D24-02Z(H)
480 DPS1-480W-D24-01A(H)

DPS1-480W-D24-02Z(H)
DPS1-480W-D24-01Z(H)

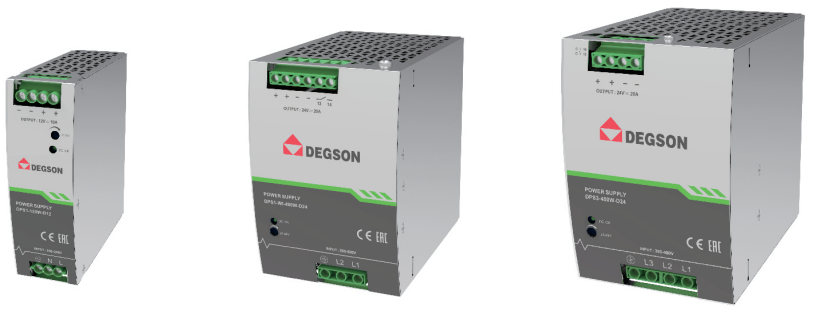

Но исходя из экономической целесообразности и потребностей рынка, серия DPE была снята и заменена на DPS. Обновленная серия блоков питания Degson DPS расширилась в мощностном ряду до 960Вт, так же в нее добавились новые трехфазные модели и модели с возможностью двухфазного питания L-L(400В AC). Дополнительный сигнальный контакт остался не во всех мощностях, а габариты изменились в большую сторону. Так же появилась возможность заказать модели с напряжением 12 или 48В DC на выходе.

Degson DPS New.png

Таблица заказных кодов новой серии:


Заказной код

Мощность, Вт

Напряжение на входе, В

Напряжение на выходе, В

Номинальный ток, А

DPS1-75W-D24-02Z(H)

75

1х230

24 DC

3.2

DPS1-120W-D24-02Z(H)

120

24 DC

5

DPS1-240W-D24-02Z(H)

240

24 DC

10

DPS1-480W-D24-02Z(H)

480

24 DC

20

DPS1-960W-D24-02Z(H)

960

24 DC

40

DPS3-240W-D24-02Z(H)

240

3х380

24 DC

10

DPS3-480W-D24-02Z(H)

480

24 DC

20

DPS3-960W-D24-02Z(H)

960

24 DC

40

DPS1-WI-60W-D24-02Z(H)

60

1х230
2х400

24 DC

2.5

DPS1-WI-120W-D24-02Z(H)

120

24 DC

5

DPS1-WI-240W-D24-02Z(H)

240

24 DC

10

DPS1-WI-480W-D24-02Z(H)

480

24 DC

20

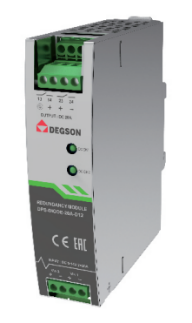

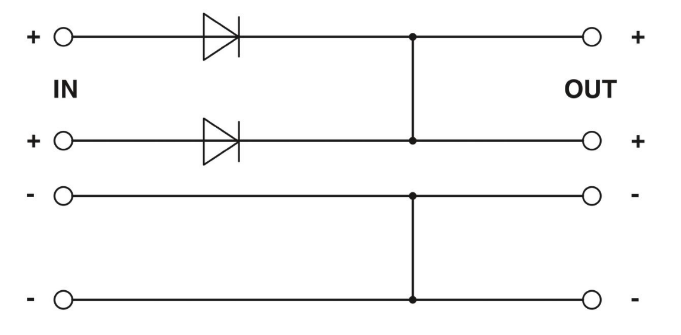

Для качественного и надежного питания в обновленной серии блоков питания были добавлены диодные модули, для резервирования питания по схеме 2 в 1:

table.pngDegson DPS New_1.png

Заказной код

Описание

DPS-DIODE-20A-D24-02Z(H)

Диодный модуль для установки на несущую рейку 12 - 24 В DC /2x10 A или 1x20 A

DPS-DIODE-40A-D24-02Z(H)

Диодный модуль для установки на несущую рейку 12 - 24 В DC /2x20 A или 1x40 A
