Диодные клеммы и клеммы для установки функциональных модулей

Поделиться:
02.02.2024

Диодные клеммы и клеммы для установки функциональных модулей.png

Диодные клеммы и клеммы для установки функциональных модулей

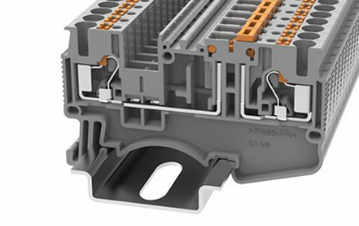

Клеммы с диодом (их еще называют диодными клеммами) используются для защиты участка цепи, от обратной полярности, остаточного тока и перенапряжения, вызванных работой коммутационных элементов. На клеммах указана полярность сторон.

Вид

Схема

Заказной код

Аналоги Phoenix Contact

 Слева-направо, L-R
 DS2.5-LD L-R-01P-11-00A(H) 3210224 3036262
Справа-налево, R-L
 DS2.5-LD R-L-01P-11-00A(H) 3210237 3036518
 Слева-направо, L-R
 DS2.5-TW-LD L-R-01P-11-00A(H) 3210240 3036246
Справа-налево, R-L
 DS2.5-TW-LD R-L-01P-11-00A(H) 3210253 3036521
 Слева-направо, L-R
 DS2.5-QU-LD L-R-01P-11-00A(H) 3210266 3036233
Справа-налево, R-L
 sooxql25769sjfh93oqrs3g5f8auxr2m.png DS2.5-QU-LD R-L-01P-11-00A(H) 3210279 3036534

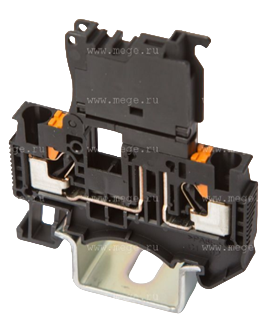

Клеммы с держателем предохранителя

Клеммы с держателем предохранителей – это компактный и удобный способ защиты вторичных цепей от перегрузки и коротких замыканий. Клеммы такого типа рассчитаны на ток до 6,3А и установки предохранителей 5х20. Сечение подключаемых проводов до 4мм2, есть модели без индикации и с индикацией на 24В или до 250В АС.



Без индикации срабатывания

Светодиодная индикация 24В AC/DCили 250АС


Вид Описание Заказной код Аналоги Phoenix Contact
 Винтовая клемма, без индикации DC4-HE-01P-11-00A(H) 3046032 3000539
Винтовая клемма, индикация 24В  DC4-HE-LD24-01P-13-00A(H) 3046090 3000540
Винтовая клемма, индикация 230В  DC4-HE-LD250-01P-13-00A(H) 3046100 3000542
 Push-in клемма, без индикации DS4-HE-01P-13-00A(H) 3211861 3036369
Push-in клемма, индикация 24В  DS4-HE-LD24-01P-13-00A(H) 3211903 3036547
Push-in клемма, индикация 230В  DS4-HE-LD250-01P-13-00A(H) 3211907 3036563

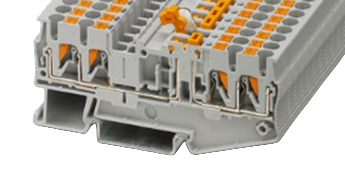

Клеммы с размыкателем

Клеммы с размыкателем широко используются в системах где нужно быстро отключать или переключать цепи. У Degson присутствует обозначение в заказном коде – MT.

Push-in

Винтовая клемма

Описание Заказной код Аналоги Phoenix Contact
Клемма Push-in, сечение до 2,5 кв.мм, 2 точки подключения DS2.5-MT-01P-11-00A(H) 3210156 3036343
Клемма Push-in, сечение до 2,5 кв.мм, 3 точки подключения DS2.5-TW-MT-01P-11-00Z(H) 3210169 3036356
Клемма Push-in, сечение до 2,5 кв.мм, 4 точки подключения DS2.5-QU-MT-01P-11-00A(H) 3210172 3036576
Клемма Push-in, сечение до 4 кв.мм, 2 точки подключения DS4-MT-01P-11-00A(H) 3211933 3038875
Винтовая клемма, сечение до 4 кв.мм, 2 точки подключения DC4-MT-01P-11-00A(H) 3046139

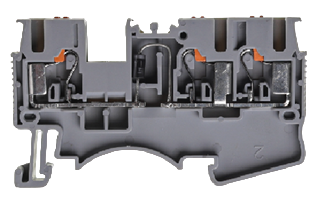

Клеммы для установки функциональных модулей

Клеммы с разрывом цепи и специальным разъемом под вставные модули, могут заменить сразу несколько типов клемм, что упрощает поддержание складских запасов, оптимизирует издержки и позволяет проводить оперативные замены.

DS2.5-TG-01P-11-00A(H)
DS2.5-QU-TG-01P-11-00Z(H)
DS4-TG-01P-11-00A(H)



plus.png plus.png plus.png
DS-DI-01P-15-00A(H)
DS-CO-01P-11-00A(H) + диод
DS-FU5-…...
equals.png equals.png

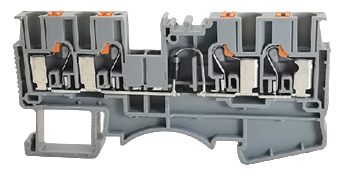

s3d9i5buh4zx5yhvkwko78d8511emhqq.png qsv1wejdh6ldrkqj68enibbn80yfc33b.png s9keebcgnfv1qvvnoodedui3ncuiw6gt.png
Клемма Push-in, сечение до 2,5 кв.мм, 4 точки подключения
 Клемма Push-in, с диодом (с выбором направления), сечение до 2,5 кв.мм, 4 точки подключения Клемма Push-in, без индикации. Клемма Push-in с индикацией 24В

Описание Клемма для установки функциональных модулей, Push-in,сечение до 2,5 кв.мм, 2 точки подключения Клемма для установки функциональных модулей, Push-in, сечение до 2,5 кв.мм, 4 точки подключения Клемма для установки функциональных модулей, Push-in, сечение до 4 кв.мм, 2 точки подключения
 Клемма DS2.5-TG-01P-11-00A(H) DS2.5-QU-TG-01P-11-00Z(H) DS4-TG-01P-11-00A(H)
Аксессуар 1 Короткозамыкающий штекер okym8w22zx19skfchh8ztmsh1uipoxa0.png DS-DI-01P-15-00A(H) DS-DI-01P-15-00A(H) DS-DI-01P-15-00A(H)
Аксессуар 2 Пустой штекер для установки электронных компонентов os7so3y41hgyma4rndpnwnwb8ctfbap4.png DS-CO-01P-11-00A(H) DS-CO-01P-11-00A(H) DS-CO-01P-11-00A(H)
Аксессуар 3 Держатель предохранителя 5х20, без индикации yi0r4mrddbz9lcgh84612tmowzwkw5pa.png DS-FU5-01P-13-00Z(H) DS-FU5-01P-13-00Z(H) DS-FU5-01P-13-00Z(H)
Аксессуар 4 Держатель предохранителя 5х20, с индикацией 24В yi0r4mrddbz9lcgh84612tmowzwkw5pa.png
0 шт 		DS-FU5-LD24-01P-13-00Z(H) DS-FU5-LD24-01P-13-00Z(H) DS-FU5-LD24-01P-13-00Z(H)

В наличии
Статус Количество Дата поступления
Москва
В наличии 93 шт. В наличии
Ожидается 600 шт. 11.11.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000233
Производитель:  DEGSON

DS2.5-LD R-L-01P-11-00Z(H)

Клемма пружинная Push-in 2,5мм2, с диодом "справа налево", ширина 5,2мм, номинальный ток 1А

Цена с НДС за шт:

195.20
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 572 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000905
Производитель:  DEGSON

DS-FU5-01P-13-00Z(H)

Держатель предохранителя; Совместимость: DS*-TG/DC*-TG; Типоразмер предохранителя: 5х20мм; Номинальный ток: 6.3А; Цвет: черный; Индикация: нет

Цена с НДС за шт:

169.58
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 182 шт. В наличии
Ожидается 1600 шт. 11.11.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000295
Производитель:  DEGSON

DS2.5-QU-MT-01P-11-00Z(H)

Клемма с ножевым размыкателем, проходная пружинная Push-in, Кол-во точек подключения: 4, Сечение: 0,14 кв. мм - 2,5 кв. мм, Ном. Ток: 24А, Ширина: 5,2 мм, Цвет: серый, Тип монтажа: NS 35

Цена с НДС за шт:

201.98
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 2476 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000232
Производитель:  DEGSON

DS2.5-LD L-R-01P-11-00Z(H)

Клемма пружинная Push-in 2,5мм2, с диодом "слева направо", ширина 5,2мм, номинальный ток 1А

Цена с НДС за шт:

178.12
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 884 шт. В наличии
Ожидается 1200 шт. 02.12.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000215
Производитель:  DEGSON

DS-CO-01P-11-00Z(H)

Штекер для установки электронных компонентов, для клемм DC4-TG и DS2.5-TG, DS4-TG, Цвет: серый

Цена с НДС за шт:

82.59
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 726 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000214
Производитель:  DEGSON

DS-DI-01P-15-00Z(H)

Штекер-разъединитель, для клемм c DC4-TG и DS4-TG, Цвет: оранжевый

Цена с НДС за шт:

30.50
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 774 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000213
Производитель:  DEGSON

DS4-MT-01P-11-00Z(H)

Клемма пружинная с ножевым размыкателем, Push-in, Сечение: 0,2 кв. мм - 4 кв. мм, Ном. Ток: 20А, Ширина: 6,2 мм, Цвет: серый, Тип монтажа: NS 35

Цена с НДС за шт:

111.75
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 388 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000212
Производитель:  DEGSON

DS4-TG-01P-11-00Z(H)

Клемма проходная с размыкателем, Push-in, Сечение: 0,2 кв. мм - 4 кв. мм, Ном. Ток: 20А, Ширина: 6,2 мм, Цвет: серый, Тип монтажа: NS 35

Цена с НДС за шт:

88.72
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 27 шт. В наличии
Ожидается 300 шт. 14.10.2026
Ожидается 900 шт. 02.12.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000207
Производитель:  DEGSON

DS2.5-TG-01P-11-00Z(H)

Клемма проходная с размыкателем, Push-in, Сечение: 0,14 кв. мм - 2,5 кв. мм, Ном. Ток: 20А, Ширина: 5,2 мм, Цвет: серый, Тип монтажа: NS 35

Цена с НДС за шт:

72.22
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 333 шт. В наличии
Ожидается 1800 шт. 14.10.2026
Ожидается 7200 шт. 11.11.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000201
Производитель:  DEGSON

DS2.5-MT-01P-11-00Z(H)

Клемма пружинная с ножевым размыкателем, Push-in, Сечение: 0,14 кв. мм - 2,5 кв. мм, Ном. Ток: 20А, Ширина: 5,2 мм, Цвет: серый, Тип монтажа: NS 35

Цена с НДС за шт:

112.24
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 917 шт. В наличии
Ожидается 800 шт. 14.10.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000164
Производитель:  DEGSON

DS4-HE-LD250-01P-13-00Z(H)

Клеммы для установки предохранителей 5x20, со светодиодным индикатором 250V AC, Тип подключения: Зажимы Push-in, Сечение: 0,2 кв. мм - 4 кв. мм, Ном. Ток: 6,3А, Ширина: 6,2 мм, Цвет: черный, Тип монтажа: NS 35

Цена с НДС за шт:

403.82
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 2390 шт. В наличии
Ожидается 800 шт. 14.10.2026
Ожидается 3200 шт. 11.11.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000163
Производитель:  DEGSON

DS4-HE-01P-13-00Z(H)

Клеммы для установки предохранителей 5x20, Тип подключения: Зажимы Push-in, Сечение: 0,2 кв. мм - 4 кв. мм, Ном. Ток: 6,3А, Ширина: 6,2 мм, Цвет: черный, Тип монтажа: NS 35

Цена с НДС за шт:

175.68
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 4168 шт. В наличии
Ожидается 4000 шт. 14.10.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000162
Производитель:  DEGSON

DS4-HE-LD24-01P-13-00Z(H)

Клеммы для установки предохранителей 5x20, со светодиодным индикатором 24V AC/DC, Тип подключения: Зажимы Push-in, Сечение: 0,2 кв. мм - 4 кв. мм, Ном. Ток: 6,3А, Ширина: 6,2 мм, Цвет: черный, Тип монтажа: NS 35

Цена с НДС за шт:

475.80
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 3598 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11020000187
Производитель:  DEGSON

DC4-MT-01P-11-00Z(H)

Клемма проходная винтовая с ножевым размыкателем, Сечение: 0,5 кв. мм - 4 кв. мм, Ном. Ток: 20А, Ширина: 6,1 мм, Цвет: серый, Тип монтажа: NS 35

Цена с НДС за шт:

80.52
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 40 шт. В наличии
Ожидается 197 шт. 26.08.2026
Ожидается 600 шт. 14.10.2026
Ожидается 1200 шт. 02.12.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11020000121
Производитель:  DEGSON

DC4-HE-LD250-01P-13-00Z(H)

Клемма винтовая для установки предохранителя 5x20мм, Тип подключения: Винтовой зажим, Сечение: 0,5 кв. мм - 4 кв. мм, Номинальный ток: 6,3А, Ширина: 8мм, Наличие индикатора: да, LED 110-250V AC/DC, Цвет: черный, Тип монтажа: NS 35

Цена с НДС за шт:

161.04
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 110 шт. В наличии
Ожидается 2400 шт. 14.10.2026
Ожидается 4800 шт. 11.11.2026
Ожидается 2400 шт. 02.12.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11020000071
Производитель:  DEGSON

DC4-HE-01P-11-00Z(H)

Клемма винтовая для установки предохранителей 5x20, Тип подключения: Винтовой зажим, Сечение: 0,2 кв. мм - 4 кв. мм, Ном. Ток: 6,3А, Ширина: 8 мм, Наличие индикатора: нет, Цвет: серый, Тип монтажа: NS 35

Цена с НДС за шт:

73.20
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Ожидается
Статус Количество Дата поступления
Москва
Ожидается 1800 шт. 26.08.2026
Ожидается 1200 шт. 14.10.2026
Ожидается 1200 шт. 02.12.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11020000120
Производитель:  DEGSON

DC4-HE-LD24-01P-13-00Z(H)

Клемма винтовая с предохранителем 5x20, Индикация: LED 24V AC/DC, Сечение: 0,5 кв. мм - 4 кв. мм, Ном. Ток: 6,3А, Ширина: 8 мм, Цвет: черный, Тип монтажа: NS 35

Цена с НДС за шт:

124.44
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Ожидается
Статус Количество Дата поступления
Москва
Ожидается 500 шт. 26.08.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  11040000294
Производитель:  DEGSON

DS2.5-TW-MT-01P-11-00Z(H)

Клемма с ножевым размыкателем, проходная пружинная Push-in, Кол-во точек подключения: 3, Сечение: 0,14 кв. мм - 2,5 кв. мм, Ном. Ток: 24А, Ширина: 5,2 мм, Цвет: серый, Тип монтажа: NS 35

Цена с НДС за шт:

155.00
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Разместить заказ или получить консультацию
Поделиться:
Просмотров 3344
