Обзор новых винтовых клемм DHV

Поделиться:
16.05.2024


  Клеммы DHV с винтовой технологией подключения, с самоблокирующимся винтом, позволяют обеспечить надежный контакт при вибрационных нагрузках. Зажимая клеть клемм полностью выполнена из медного сплава с высокой проводимостью, а изоляция из полиамида PA66. Все клеммы прошли испытания на огнестойкость UL94-V0 и могут эксплуатироваться при температуре от -40 до 105°C, в системах с номинальным напряжением до 1000В. Дополнительные принадлежности, перемычки DFB… и маркировка ZB5 / ZS5 подходят от серии DC, со стальной зажимной клетью. На данный момент вся серия клемм DHV представлена следующими видами:

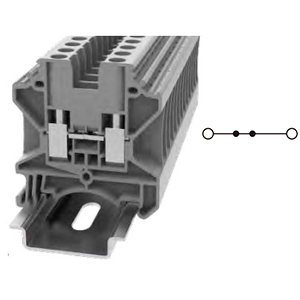

- Проходные клеммы с 2мя точками подключения и сечениями до 16мм2

Внешний вид и схема

Сечение

Наименование

Цвет


2,5 мм2

DHV2.5-01P-11-00Z(H)

Серый

DHV2.5-01P-12-00Z(H)

Синий

DHV2.5-01P-16-00Z(H)

Красный

DHV2.5-01P-18-00Z(H)

Желтый

4 мм2

DHV4-01P-11-00Z(H)

Серый

DHV4-01P-12-00Z(H)

Синий

DHV4-01P-14-00Z(H)

Зеленый

DHV4-01P-16-00Z(H)

Красный

DHV4-01P-18-00Z(H)

Желтый

6 мм2

DHV6-01P-11-00Z(H)

Серый

DHV6-01P-12-00Z(H)

Синий

DHV6-01P-14-00Z(H)

Зеленый

DHV6-01P-16-00Z(H)

Красный

DHV6-01P-18-00Z(H)

Желтый

10 мм2

DHV10-01P-11-00Z(H)

Серый

16 мм2

DHV16-01P-11-00Z(H)

Серый

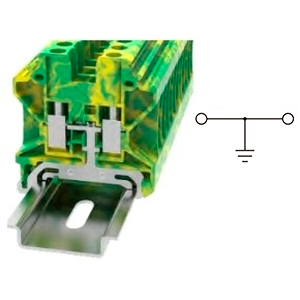

- Заземляющие клеммы

Внешний вид и схема

Сечение

Наименование


2,5мм2

DHV2.5-PE-01P-1C-00Z(H)

4мм2

DHV4-PE-01P-1C-00Z(H)

6мм2

DHV6-PE-01P-1C-00Z(H)

10мм2

DHV10-PE-01P-1C-00Z(H)

16мм2

DHV16-PE-01P-1C-00Z(H)

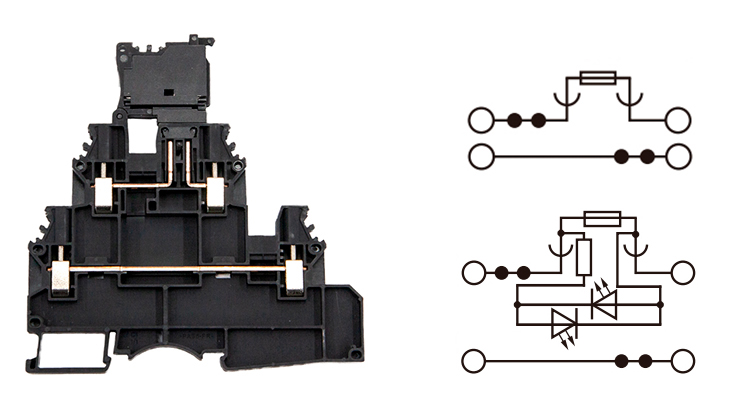

- Клеммы с держателем предохранителя DHV4, двухуровневые

   Нижний ярус проходной, верхний с держателем предохранителя 5х20. Такое исполнение позволяет вводить защищенный и незащищенный потенциал через 1 клемму, повышая компактность клеммного подключения. Доступны варианты с индикацией 24В АС/DC, 60В DC, 230В AC.

Внешний вид и схема

Наименование

Индикация


DHV4-2L-HE-01P-13-00Z(H)

Без

DHV4-2L-HE-LD24-01P-13-00Z(H)

24В AC/DC

DHV4-2L-HE-LD60-01P-13-00Z(H)

60B DC

DHV4-2L-HE-LD250-01P-13-00Z(H)

230B AC

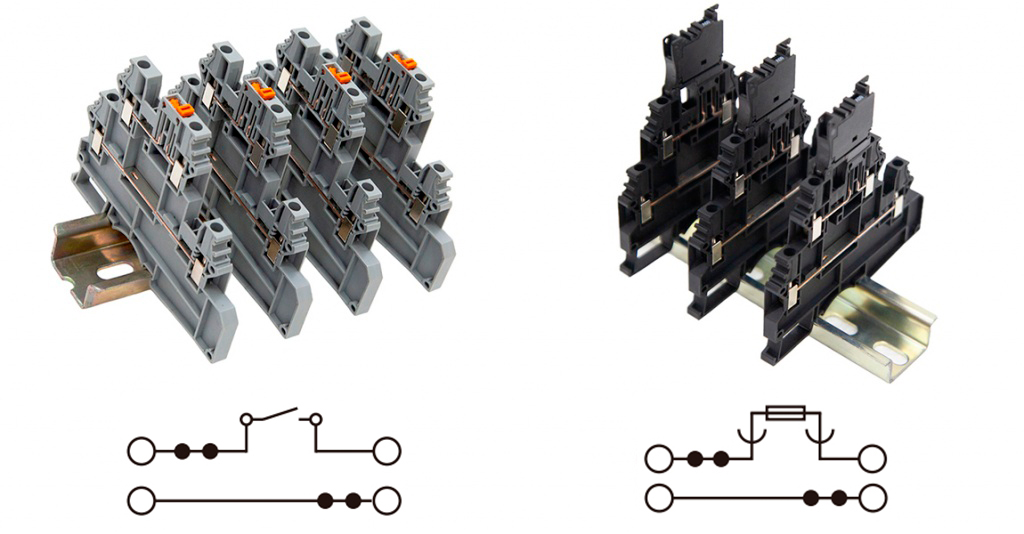

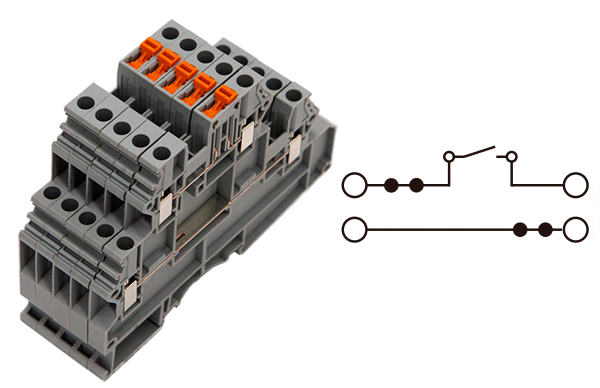

- Клеммы с ножевым размыкателем рычажного типа, двухуровневые

    Верхний уровень с ножевым размыкателем, нижний проходной. Это удобное решение для ручного отключения цепей питания в контрольно-измерительной технике.

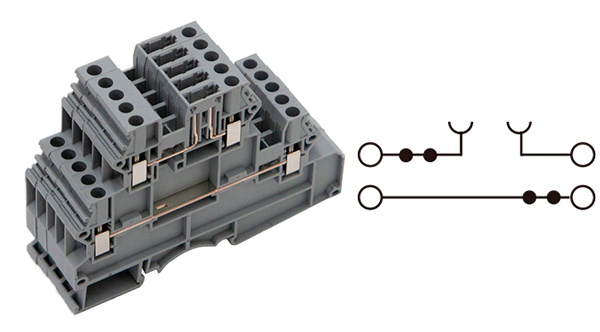

- Двухуровневые клеммы для установки функциональных модулей

    Верхний ярус с разрывом цепи для установки модулей с электронными компонентами такими как диоды, резисторы. А нижний проходной

Внешний вид и схема

Наименование

Описание


DHV4-2L-MT-01P-11-00Z(H)

Клемма двухуровневая, верхний уровень с ножевым размыкателем, нижний проходной.


DHV4-2L-TG-01P-11-00Z(H)

Клемма двухуровневая, верхний уровень для установки функционального модуля, нижний проходной

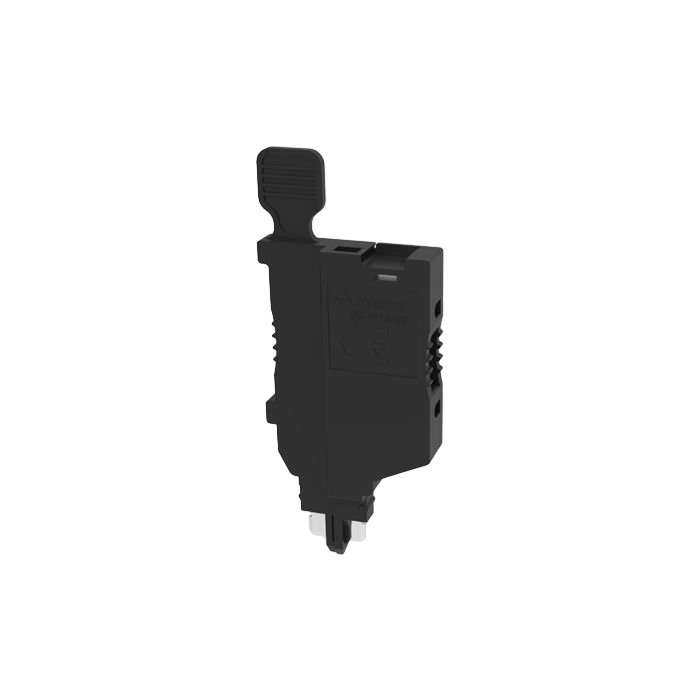

- Вставные модули для клемм с разрывом цепи DHV4-2L-TG….

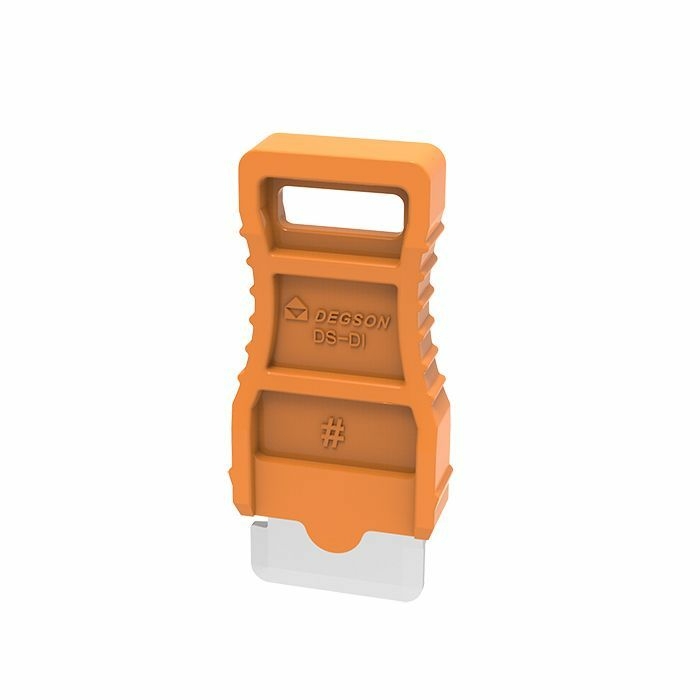

DS-DI-01P-15-00A(H)

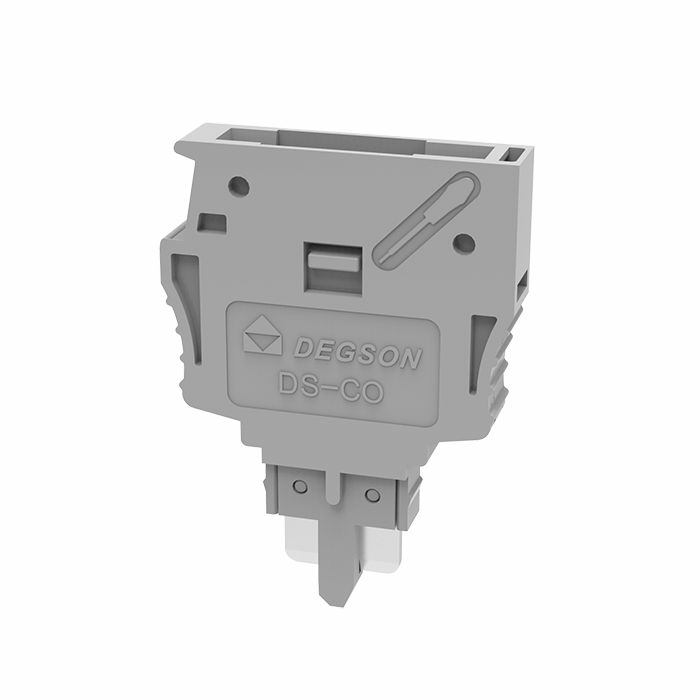

DS-CO-01P-11-00A(H)

DS-FU5-01P-13-00Z(H)

DS-FU5-LD24-01P-13-00Z(H)

Короткозамыкающий штекер

Пустой штекер для установки электронных компонентов

Держатель предохранителя 5х20, без или с индикацией 24В AC/DC
