Пример подключения распределённой периферии Degson к контроллерам S7-1200 по протоколу Profinet

Поделиться:
10.02.2023

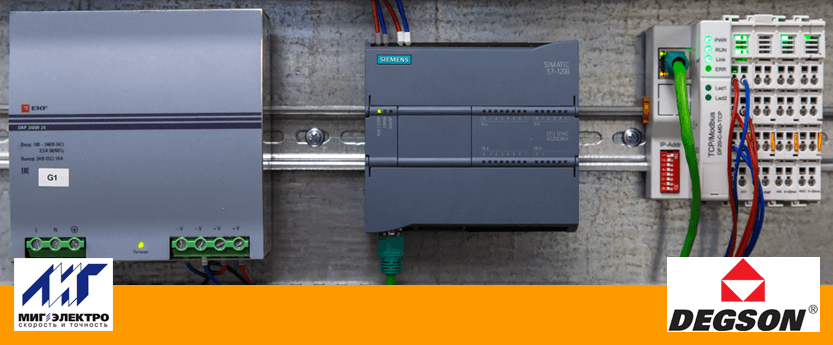

 Пример подключения распределённой периферии Degson к контроллерам S7-1200 по протоколу Profinet

Распределённая периферия от компании Degson включает в себя интерфейсные модули и модули ввода/вывода.

Интерфейсный модуль выполняет функцию сбора сигналов с модулей I/O и передаёт информацию контроллеру. Контроллер обрабатывает полученные сигналы и формирует необходимые значения выходных сигналов (команд) для передачи в станцию распределенной периферии.

В зависимости от сетевых характеристик контроллера подбирается соответствующий интерфейсный модуль.
В номенклатуре компании Degson представлены интерфейсные модули, поддерживающие следующие коммуникационные протоколы:

  • Profinet;
  • EtherCAT;
  • EtherNET IP;
  • CC-LINK IE Field Basic;
  • Modbus TCP/IP.

Интерфейсные модули распределенной периферии

Заказной номер
 Описание
 Протокол передачи данных
 Диапазон рабочих температур
DF20-C-PN-RT-V1
 Интерфейсный модуль
 Profinet
 -25..60℃
DF20-C-EC
 Интерфейсный модуль
 EtherCAT
 -25..60℃
DF20-C-EN-IP
 Интерфейсный модуль
 EtherNET IP
 -25..60℃
DF20-C-CC-FB
 Интерфейсный модуль
 CC-LINK IE Field Basic
 -25..60℃
DF20-C-MD-TCP
 Интерфейсный модуль
 Modbus TCP/IP
 -25..60℃


К модулям ввода/вывода (I/O) подключаются устройства полевого уровня (КИП, концевые выключатели, исполнительные механизмы и т.д.).

Устройства I/O собирают сигналы и передают их в интерфейсный модуль по внутренней шине.
Варианты модулей ввода/вывода распределённой периферии DEGSON:

  • Дискретные модули ввода и вывода;
  • Аналоговые модули ввода и вывода;
  • Температурные модули;
  • Технологические модули (подсчета, взвешивания, позиционирования).

Модули ввода дискретных сигналов

Заказной номер
 Тип сигнала
 Кол-во входов
 Диапазон рабочих температур
DF20-M-8DI-N
 NPN
 8 -25..60℃
DF20-M-8DI-P
 PNP 8 -25..60℃
DF20-M-16DI-N
 NPN
 16 -25..60℃
DF20-M-16DI-P
 PNP
 16 -25..60℃
DF20-M-32DI-N
 NPN
 32 -25..60℃
DF20-M-32DI-P
 PNP
 32 -25..60℃


Модули вывода дискретных сигналов

Заказной номер
 Тип сигнала
 Кол-во входов
 Диапазон рабочих температур
DF20-M-8DO-N
 NPN
 8 -25..60℃
DF20-M-8DO-P
 PNP
 8 -25..60℃
DF20-M-16DO-N
 NPN
 16 -25..60℃
DF20-M-16DO-P
 PNP
 16 -25..60℃
DF20-M-32DO-N
 NPN
 32 -25..60℃
DF20-M-32DO-P
 PNP
 32 -25..60℃


Модули ввода аналоговых сигналов

Заказной номер
 Тип сигнала
 Кол-во входов
 Диапазон рабочих температур
DF20-M-4AI-U-0
 -10...+10В
 4 -25..60℃
DF20-M-4AI-U-1
 0...+10В
 4 -25..60℃
DF20-M-4AI-U-4
 0...+10В/-10...+10В
 4 -25..60℃
DF20-M-8AI-U-4
 0...+10В/-10...+10В
 8 -25..60℃
DF20-M-4AI-I-2
 0..20 мА
 4 -25..60℃
DF20-M-4AI-I-3
 4..20 мА
 4 -25..60℃
DF20-M-4AI-I-5
 0…20 мA/4…20mA
 4 -25..60℃
DF20-M-8AI-I-5
 0…20 мA/4…20mA
 8 -25..60℃


Модули вывода аналоговых сигналов

Заказной номер
 Тип сигнала
 Кол-во входов
 Диапазон рабочих температур
DF20-M-4AO-U-0
 -10...+10В
 4 -25..60℃
DF20-M-4AO-U-1
 0...+10В
 4 -25..60℃
DF20-M-4AO-U-4
 0...+10В/-10...+10В
 4 -25..60℃
DF20-M-4AO-I-2
 0..20 мА
 4 -25..60℃
DF20-M-4AO-I-3
 4..20 мА
 4 -25..60℃
DF20-M-4AO-I-5
 0…20 мA/4…20mA
 4 -25..60℃


Температурные модули

Заказной номер
 Тип сигнала
 Кол-во входов
 Диапазон рабочих температур
DF20-M-2RTD-PT
 PT100, PT1000
 2 -25..60℃
DF20-M-4RTD-PT
 PT100, PT1000
 4 -25..60℃
DF20-M-4TC-KETJ
 Термопара
 4 -25..60℃
DF20-M-8TC-KETJ
 Термопара
 4 -25..60℃



Рассмотрим более подробно интерфейсный модуль с протоколом Profinet на борту.

К данному прибору можно подключать до 32 устройств ввода/вывода, максимальное количество точек ввода/вывода 512 шт. Благодаря широкому перечню модулей расширения, систему распределённой периферий можно гибко адаптировать под требования технического задания.

Данные устройства работают с контроллерами семейства SIMATIC от компании Siemens: S7-1200; S7-1500.

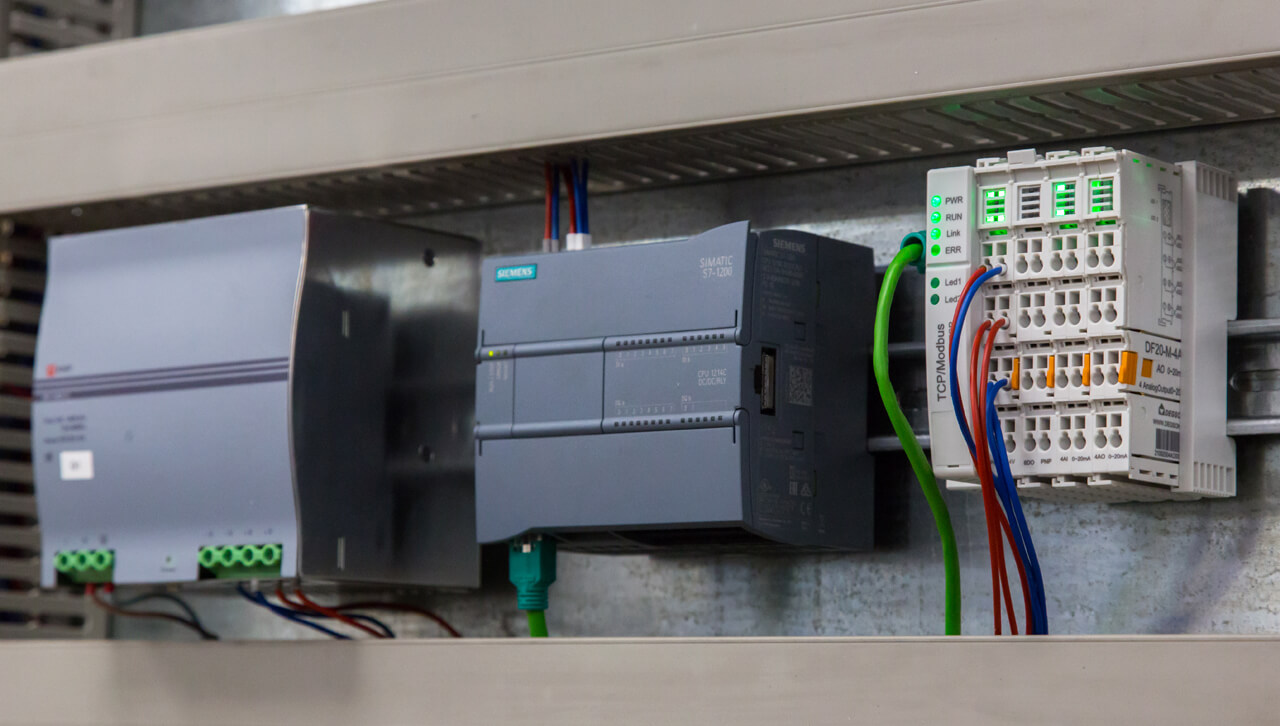

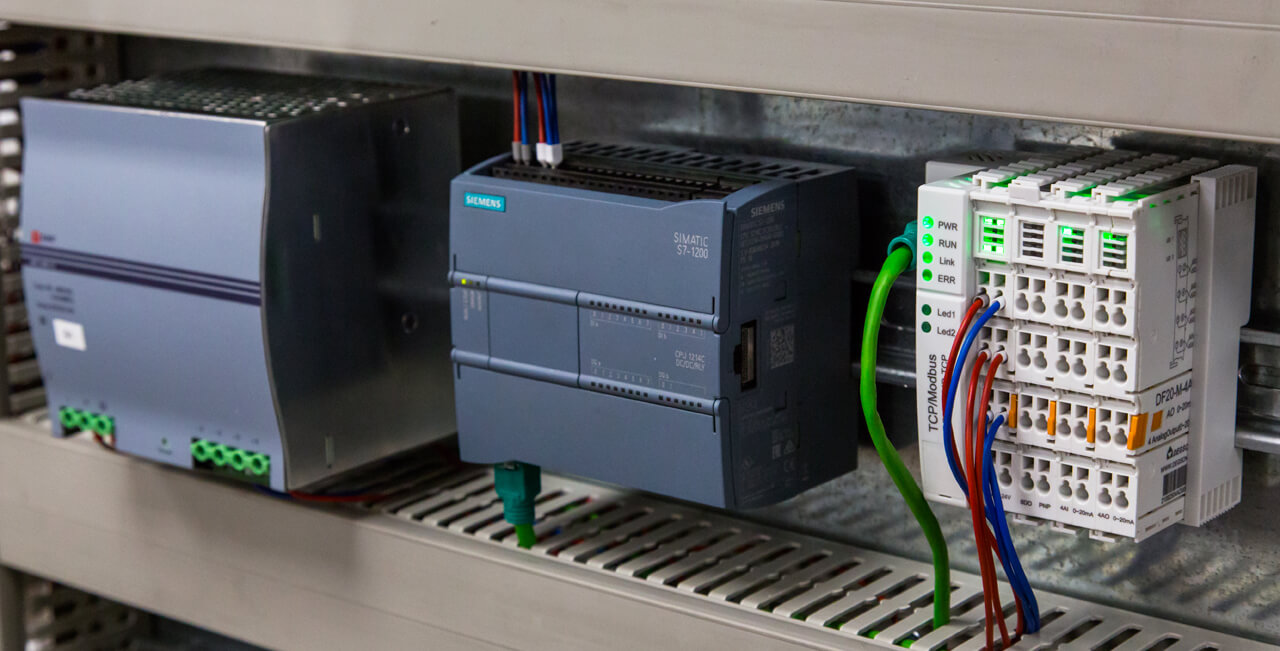

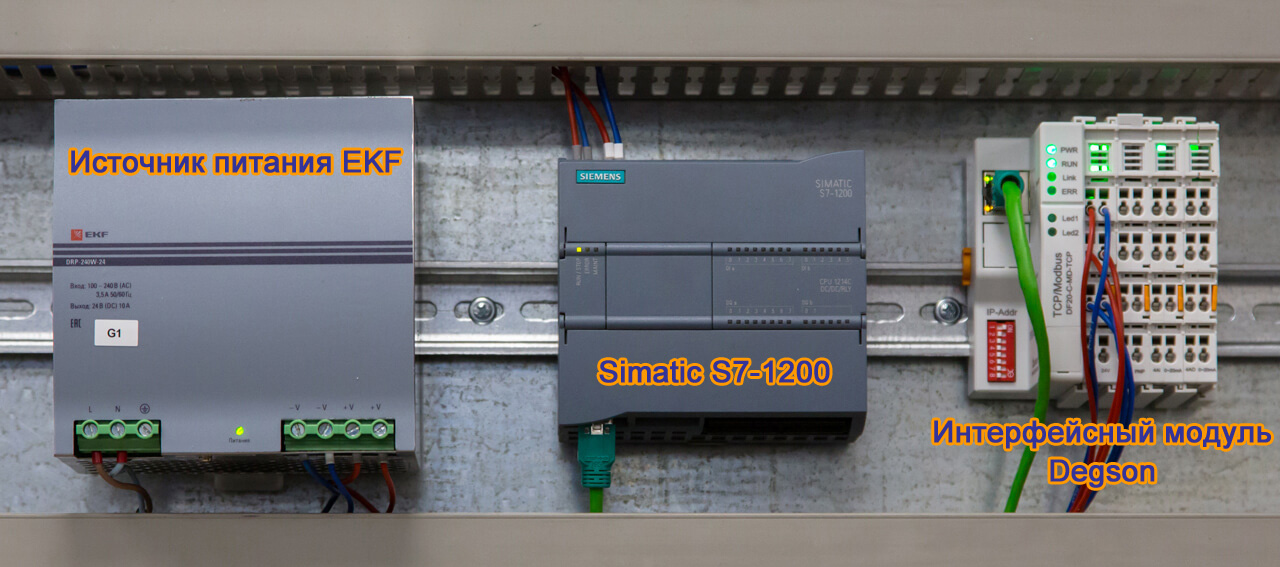

В примере рассмотрим, как подключить распределенную станцию Degson к контроллеру SIMATIC S7-1200 по протоколу Profinet.


Используемые аппаратные и программные компоненты

Оборудование
 Количество
 Наименование
S7-1200
 1 6ES7214-1HG40-0XB0
Интерфейсный модуль Degson
 1 DF20-C-PN-RT-V1
Дискретный модуль ввода Degson
 1 DF20-M-8DI-N
Аналоговый модуль ввода Degson
 1 DF20-M-4AO-I-2
Аналоговый модуль вывода Degson
 1 DF20-M-4AI-I-2
Step 7 basic 17
 1 6ES7822-0AA07-0YA5


Конфигурация оборудования в Step 7 basic 17:

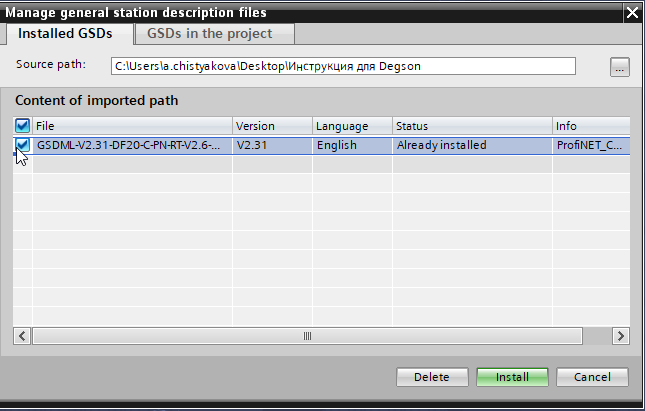

1. Создаем проект и добавляем GSD файл
(ссылка на скачивание)

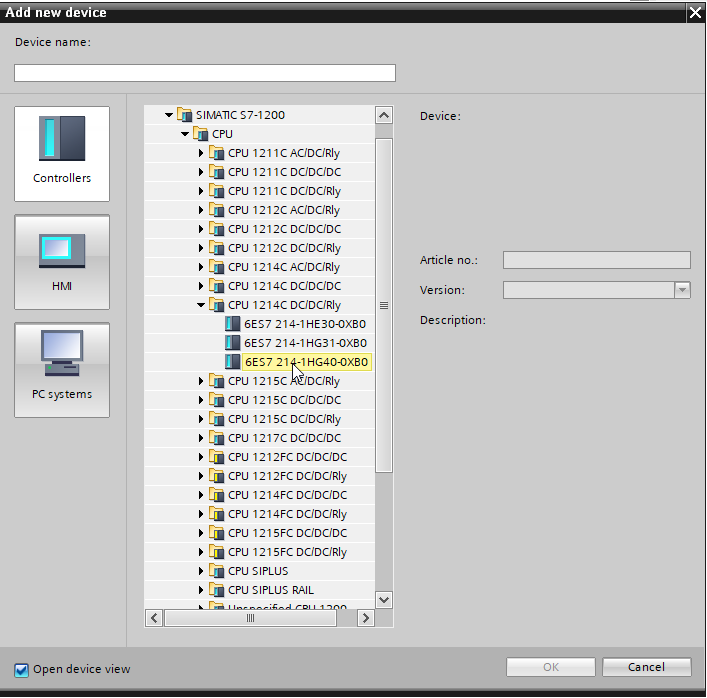

       2. Добавляем контроллер S7-1200 в проект:

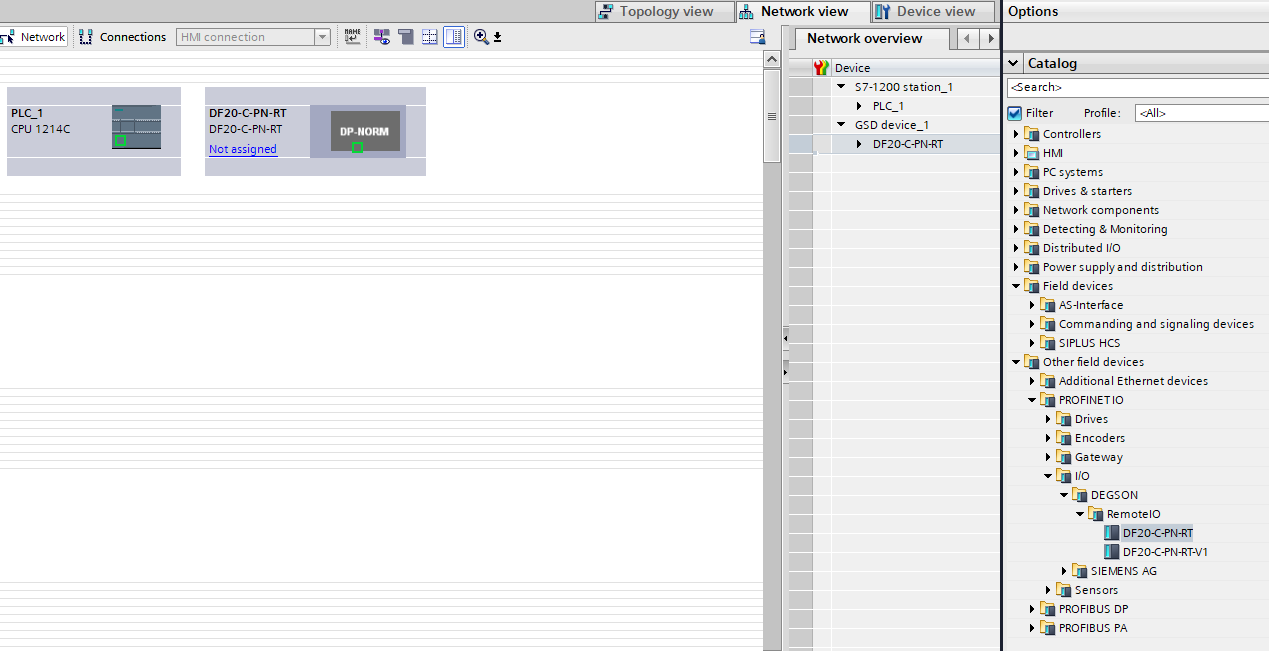

3. Переходим в Network view и в каталоге устройств
Profinet IO выбираем DF20-C-PN-RT

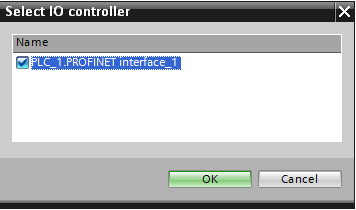

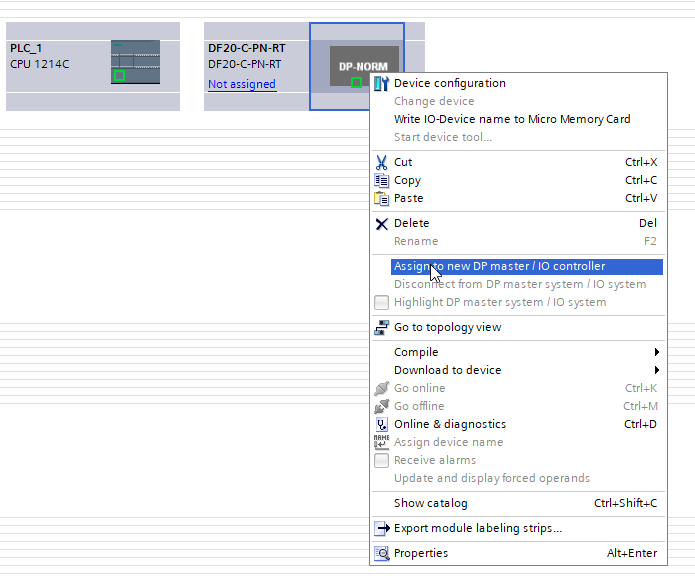

       4. Назначаем IO-контроллер:

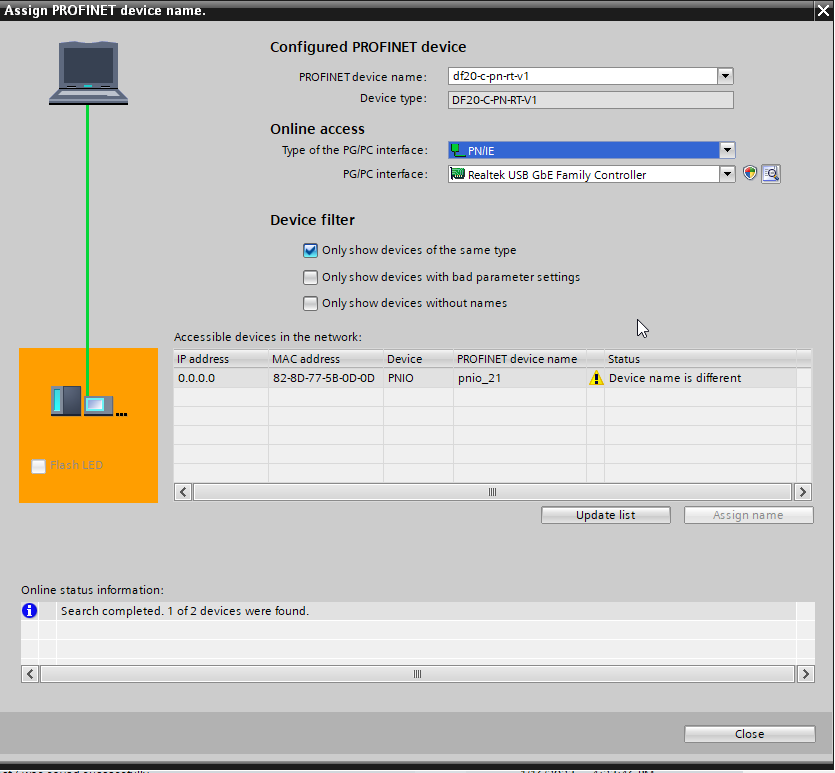

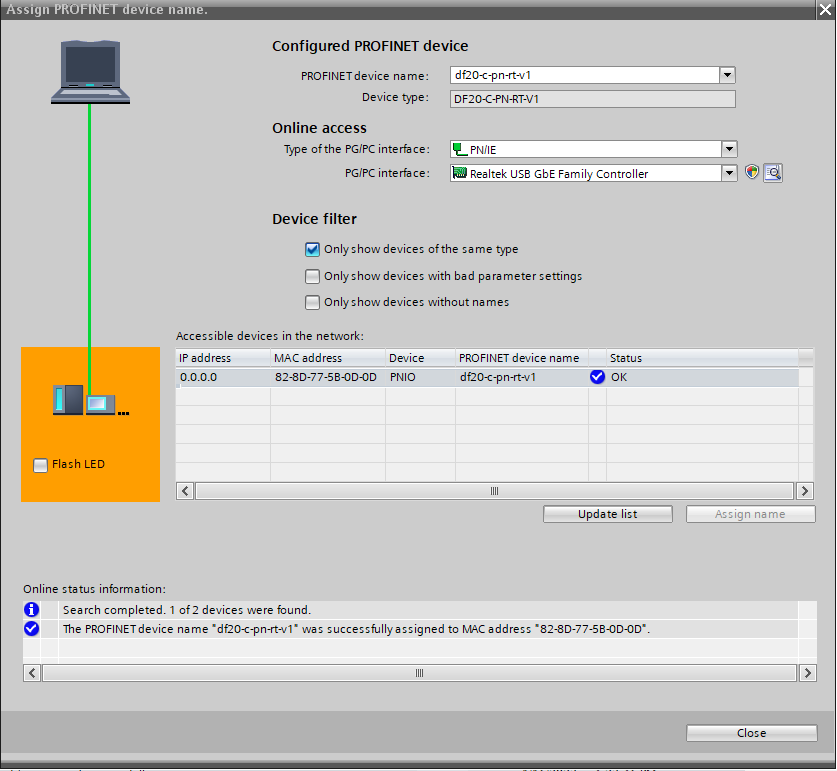

5. Назначаем имя устройства:

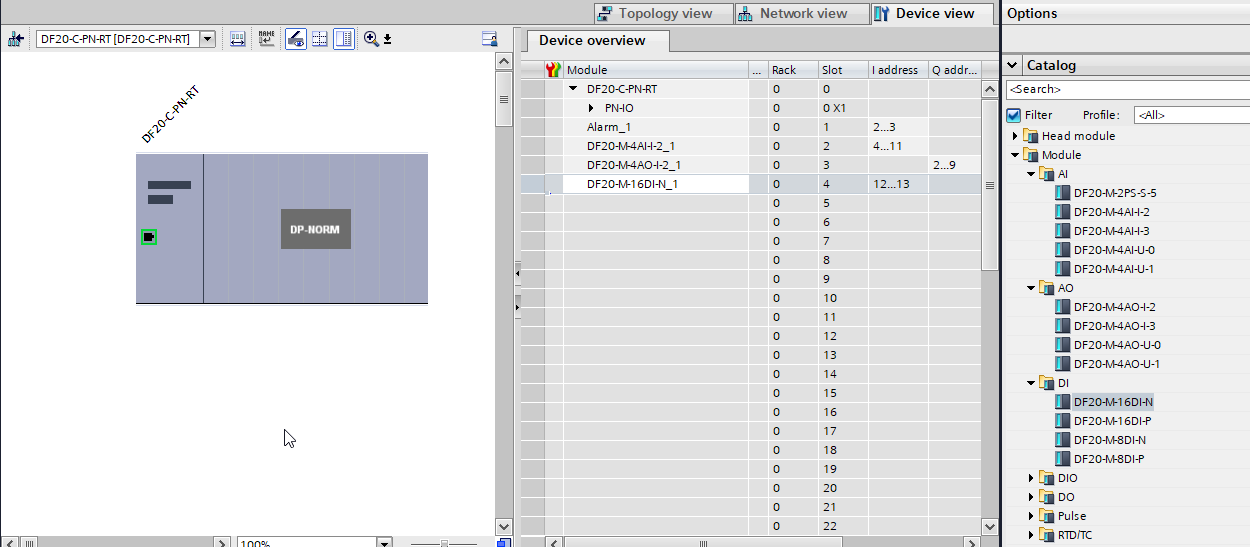

       6. Переходим в Device view и добавляем модули расширения:

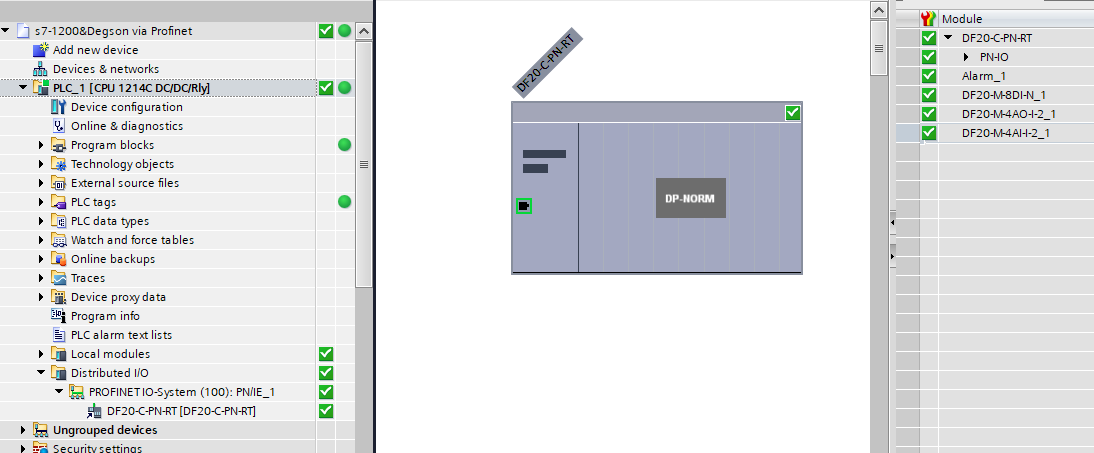

7. Загружаем проект в контроллер:
       8. Готово.




Важно!

  1. При конфигурации распределенной периферии, к интерфейсному модулю обязательно должны быть подключены модули ввода/вывода.
  2. При добавлении модулей ввода/вывода в проект нужно соблюдать такую же очередность как на станции офлайн.









В наличии
Статус Количество Дата поступления
Москва
В наличии 11 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050002407
Производитель:  DEGSON

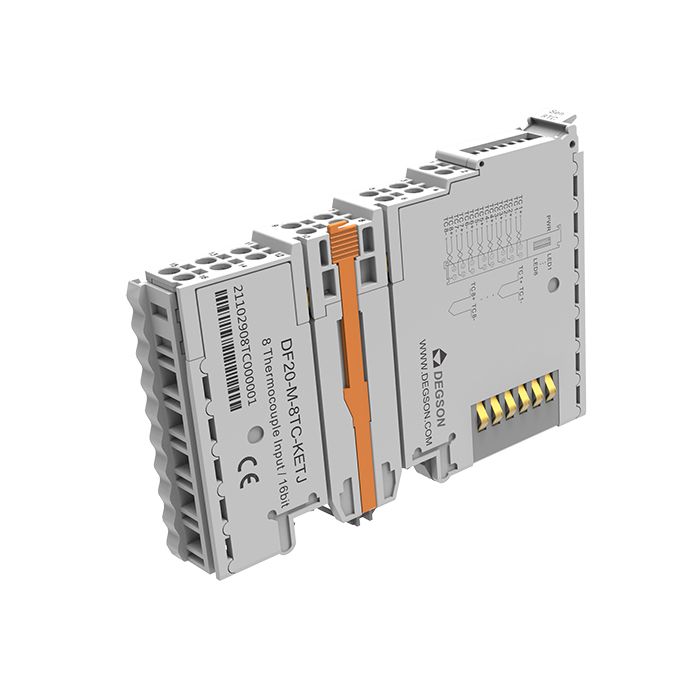

DF20-M-8TC-KETJ

Модуль аналогового ввода термосопротивления. 4 аналоговых входа (4 AI TC), тип термопары K/E/ T/J/B/S/R/N/L/, разрешение 16 бит. Производитель - Degson, серия DF20.

Цена с НДС за шт:

26741.42
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 3 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050002406
Производитель:  DEGSON

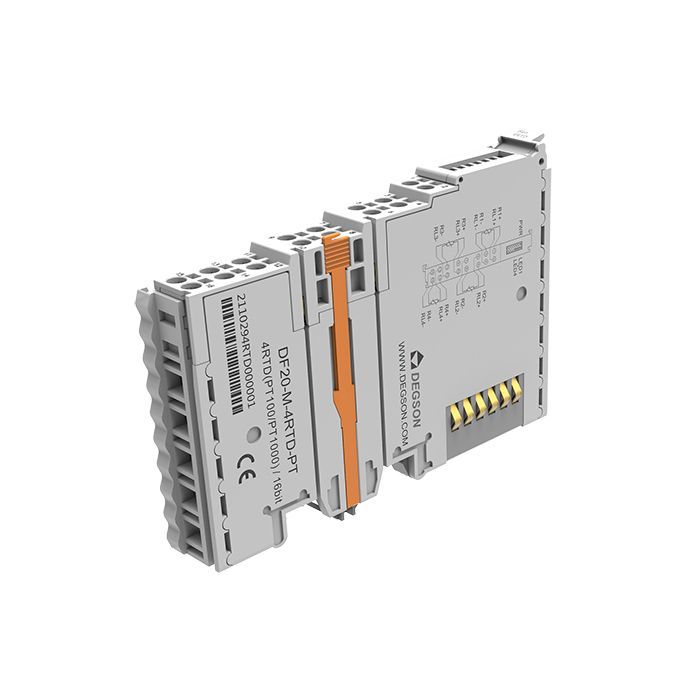

DF20-M-4RTD-PT

Модуль аналогового ввода термосопротивления. 4 аналоговых входа (4 AI RTD), тип датчика PT100/PT1000, разрешение 16 бит. Производитель - Degson, серия DF20.

Цена с НДС за шт:

21449.67
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 16 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050000327
Производитель:  DEGSON

DF20-M-2RTD-PT

Модуль аналового ввода термосопротивления. 2 аналоговых входа термосопротивления (2 AI RTD), тип датчика PT100/PT1000, разрешение 16 бит. Производитель - Degson, серия DF20.

Цена с НДС за шт:

15138.37
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 20 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050000338
Производитель:  DEGSON

DF20-M-4AO-U-4

Модуль вывода аналоговых сигналов. 4 аналоговых выхода (4 AO), тип сигнала ±10В/0-10В, разрешение 16 бит. Производитель - Degson, серия DF20.

Цена с НДС за шт:

20307.14
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 21 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050000324
Производитель:  DEGSON

DF20-M-4AO-U-1

Модуль вывода аналоговых сигналов. 4 аналоговых выхода (4 AO), тип сигнала 0-10В, разрешение 16 бит. Производитель - Degson, серия DF20.

Цена с НДС за шт:

19950.29
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 5 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050000337
Производитель:  DEGSON

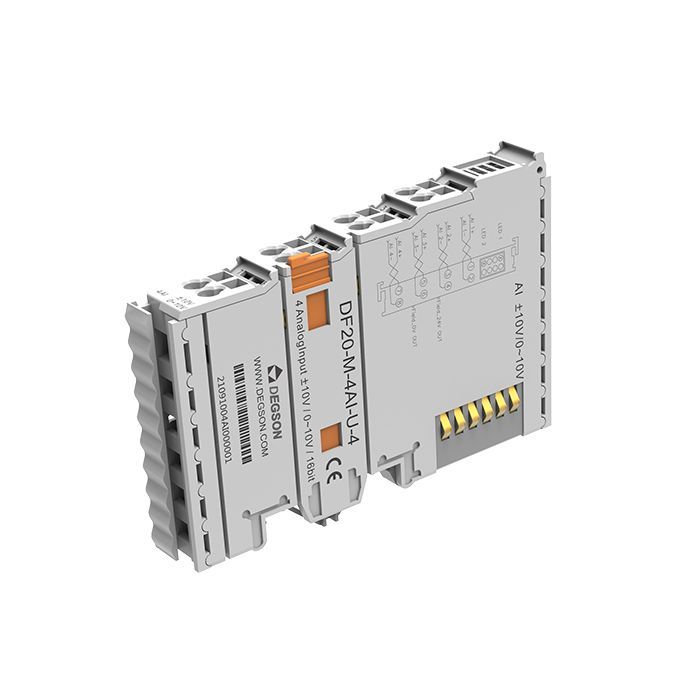

DF20-M-4AI-U-4

Модуль ввода аналоговых сигналов. 4 аналоговых входа (4 AI), тип сигнала ±10В/ 0-10В, разрешение 16 бит. Производитель - Degson, серия DF20.

Цена с НДС за шт:

14461.03
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 3 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050002375
Производитель:  DEGSON

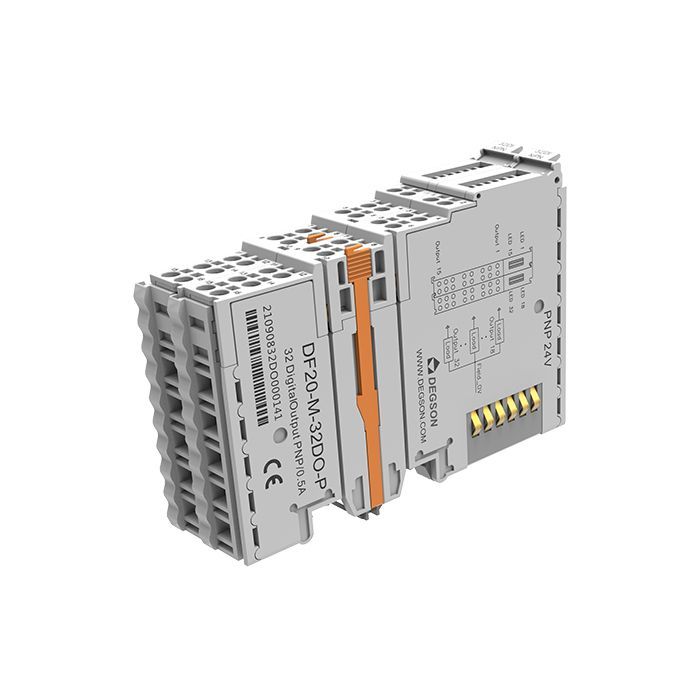

DF20-M-32DO-P

Модуль вывода дискретных сигналов. 32 дискретных выхода (32DO), тип PNP, напряжение питания 24В (DC). Производитель - Degson, серия DF20.

Цена с НДС за шт:

14324.51
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 6 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050002377
Производитель:  DEGSON

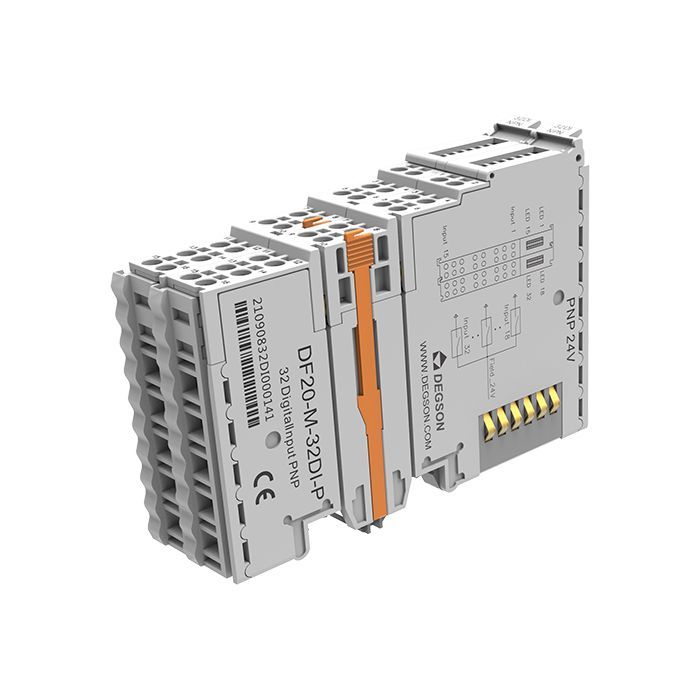

DF20-M-32DI-P

Модуль ввода дискретных сигналов. 32 дискретных входа (32DI), тип PNP, напряжение питания 24В (DC). Производитель - Degson, серия DF20.

Цена с НДС за шт:

7065.14
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 12 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050000269
Производитель:  DEGSON

DF20-C-MD-TCP

Интерфейсный модуль для подключения модулей ввода/вывода к программируемому контроллеру. Протокол Modbus TCP/IP, 2хRJ45 интерфейса, максимальное количество модулей ввода/вывода 16 шт. Производитель - Degson, серия DF20.

Цена с НДС за шт:

14000.60
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 2 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050002379
Производитель:  DEGSON

DF20-C-EN-IP

Интерфейсный модуль для подключения модулей ввода/вывода к программируемому контроллеру. Протокол EtherNET IP, 2хRJ45 интерфейса, максимальное количество модулей ввода/вывода 32 шт. Производитель - Degson, серия DF20.

Цена с НДС за шт:

15084.69
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 1 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050000268
Производитель:  DEGSON

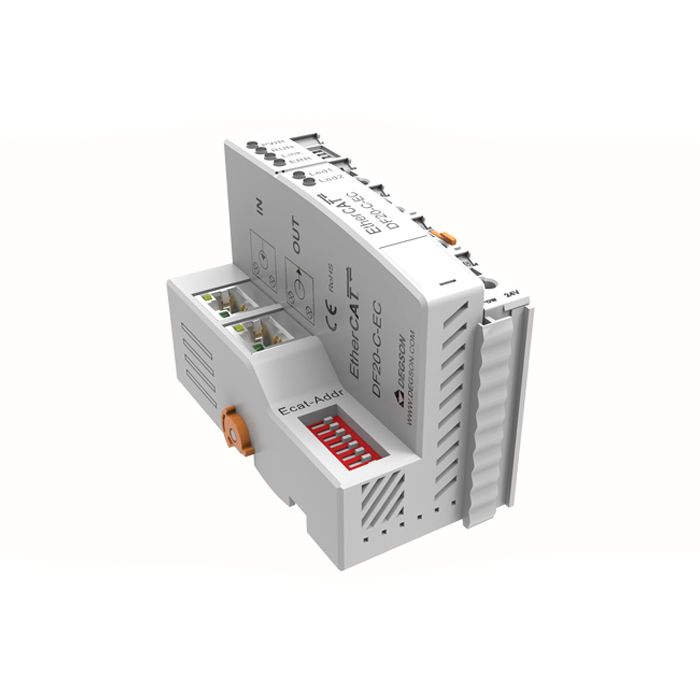

DF20-C-EC

Интерфейсный модуль для подключения модулей ввода/вывода к программируемому контроллеру. Протокол EtherCAT, 2хRJ45 интерфейса, максимальное количество модулей ввода/вывода 31 шт. Производитель - Degson, серия DF20.

Цена с НДС за шт:

19666.77
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 17 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050000273
Производитель:  DEGSON

DF20-M-8DI-P

Модуль ввода дискретных сигналов. 8 дискретных входов (8DI), тип PNP, напряжение питания 24В (DC). Производитель - Degson, серия DF20.

Цена с НДС за шт:

4442.26
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 17 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050000277
Производитель:  DEGSON

DF20-M-8DO-P

Модуль вывода дискретных сигналов. 8 дискретных выходов (8DO), тип PNP,напряжение питания 24В (DC). Производитель - Degson, серия DF20.

Цена с НДС за шт:

5638.47
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 18 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050000283
Производитель:  DEGSON

DF20-M-4AO-I-2

Модуль вывода аналоговых сигналов. 4 аналоговых выхода (4 AO), тип сигнала 0-20 мА, разрешение 16 бит. Производитель - Degson, серия DF20.

Цена с НДС за шт:

14479.08
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 17 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050000323
Производитель:  DEGSON

DF20-M-4AI-I-3

Модуль ввода аналоговых сигналов. 4 аналоговых входа (4 AI), тип сигнала 4-20мА, разрешение 16 бит. Производитель - Degson, серия DF20.

Цена с НДС за шт:

9916.28
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 38 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050000279
Производитель:  DEGSON

DF20-M-16DO-P

Модуль вывода дискретных сигналов. 16 дискретных выходов (16DO), тип PNP, напряжение питания 24В (DC). Производитель - Degson, серия DF20

Цена с НДС за шт:

8032.11
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
В наличии
Статус Количество Дата поступления
Москва
В наличии 33 шт. В наличии
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  30050000275
Производитель:  DEGSON

DF20-M-16DI-P

Модуль ввода дискретных сигналов. 16 дискретных входов (16DI), тип PNP, напряжение питания 24В (DC). Производитель - Degson, серия DF20.

Цена с НДС за шт:

6737.69
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Ожидается
Статус Количество Дата поступления
Москва
Ожидается 1 шт. 26.08.2026
Ожидается 30 шт. 09.09.2026
Самовывоз осуществляется после оплаты.
Указаны ориентировочные сроки перемещения товара.
Артикул  6ES7214-1HG40-0XB0
Производитель:  SIEMENS

6ES72141HG400XB0

SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1214C DC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 14 DI =24 В, 10 DO РЕЛЕ 2 A, 2 AI =0 - 10 В, БЛОК ПИТАНИЯ: =20.4 - 28.8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 100 КБ

Цена с НДС за шт:

35038.32
руб. руб. USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Разместить заказ или получить консультацию
Поделиться:
Просмотров 3576
