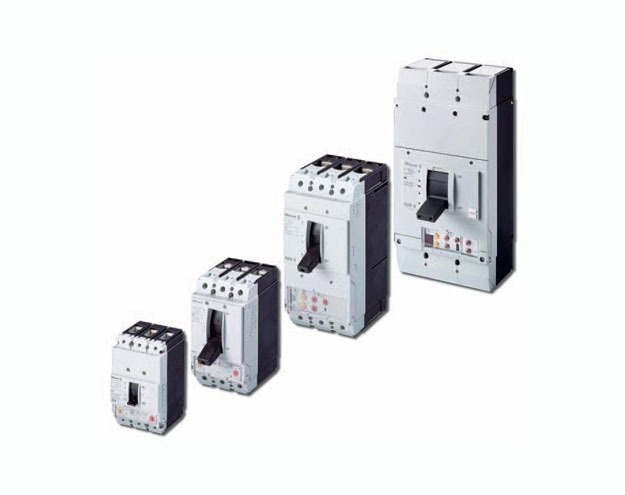

Силовые автоматы NZM

Устройства данной серии предназначены для установки в силовых щитах и защиты широкого спектра оборудования — от кабельных линий до двигателей и трансформаторов. Серия автоматических выключателей NZM охватывает диапазон токов от 20 до 1600 А и рассчитана как на переменное, так и на постоянное напряжение с двумя типами расцепителей. В базовой версии — это термомагнитный с биметаллической пластинкой и в более функциональной — электронный, имеющий широкий диапазон функций диагностики и мониторинга на всех этапах распределения энергии.

Автоматические выключатели серии NZM могут регистрировать, сохранять и передавать информацию о токах в защищаемой цепи, что обеспечивает не только высокий уровень защиты, но и сигнализирует о неисправности. Основные элементы для передачи данных — это силовой автоматический выключатель NZM и модуль обмена данными DMI (Data Management Interface), соединение которых обеспечивает кабель передачи данных. Электронный расцепитель с помощью светодиода сигнализирует об уровне нагрузки 70%,100% и 120%, что позволяет незамедлительно определить критические ситуации и предотвратить их возникновение. Так же с электронного расцепителя могут быть считаны данные о срабатывании выключателя, сигнализации и возможных причинах отключения В данной серии автоматических выключателей применена технология коммутации с двойным разрывом контактов — эта система ускоряет процесс отключения и обеспечивает эффективное гашение дуги, а специально рассчитанные форма и материал, при коротком замыкании создают противодействующее магнитное усилие, которое расталкивает контакты в разные стороны. Это увеличивает отключающую способность до 150 кА, повышает рабочее напряжение до 690 В и позволяет применять устройства в панелях управления, так как снижается отдача тепла в окружающую среду.

Еще одним достоинством автоматических выключателей NZM является идентичность аксессуаров для всех типоразмеров серии, это независимые расцепители и расцепители минимального напряжения, комбинированные со вспомогательными или аварийными контактами с опережением. Простота крепления контактов на лицевой стороне, в зависимости от положения контакт выполняет функции вспомогательного или аварийного. Это снижает количество комплектующих, время их подбора и траты на заказ. Автоматические выключатели серии NZM предлагаются в двух исполнениях — втычное и выкатное.

Это помогает быстро демонтировать выключатели для замены или ремонта. Система вкатывания при помощи съемной рукоятки повышает эксплуатационную безопасность и позволяет установить выключатель в тестовое положение для проверки силовых контактов, без их замыкания.

Основные технические характеристики силовых автоматических выключателей серии NZM компании Eaton.

Автоматический выключатель NZM1 NZM2 NZM3 NZM4
Диапазон номинальных токов в А 20-160 20-300 250-630 630-1600
Число полюсов 3/4 3/4 3/4 3/4
Номинальное напряжение в В 690 690 690 690
25 кА ● ● ○ ○
36 кА ● ● ● ○
50 кА ● ● ● ●
100 кА ● ● ● ●
150 кА ○ ● ● ○

Расцепитель перегрузки

Термомагнитный ● ● ● ○
Электронный ○ ● ● ●

Габариты в мм

Ширина 90/120 105/140 140/185 210/280
Высота 145 184 275 401
Глубина 68 103 120.5 138


NZM-1

Область применения Артикул Код заказа In,А Расцепитель перегрузки,
IrА 		Расцепитель короткого замыкания,
Ii А 		25, кА 50, кА 100, кА 150, кА
Защита установок и кабельных линий NZMB1-A20 280987 20 15-20 350 ● ○ ○ ○
NZMB1-A25 280988 25 20-25 350 ● ○ ○ ○
NZMB1-A32 280989 32 25-32 350 ● ○ ○ ○
NZMN1-A32 281233 32 25-32 350 ○ ● ○ ○
NZMB1-A40 259075 40 32-40 320-400 ● ○ ○ ○
NZMN1-A40 259081 40 32-40 320-400 ○ ● ○ ○
NZMB1-A50 259076 50 40-50 300-500 ● ○ ○ ○
NZMN1-A50 259082 50 40-50 300-500 ○ ● ○ ○
NZMB1-A63 259077 63 50-63 380-630 ● ○ ○ ○
NZMN1-A63 259083 63 50-63 380-630 ○ ● ○ ○
NZMH1-A63 284411 63 50-63 380-630 ○ ○ ● ○
NZMB1-A80 259078 80 63-80 480-800 ● ○ ○ ○
NZMN1-A80 259084 80 63-80 480-800 ○ ● ○ ○
NZMB1-A100 259079 100 80-100 600-1000 ● ○ ○ ○
NZMN1-A100 259085 100 80-100 600-1000 ○ ● ○ ○
NZMB1-A125 259080 125 100-125 750-1250 ● ○ ○ ○
NZMB1-A160 281230 160 125-160 1280 ● ○ ○ ○
Защита двигателей NZMB1-M50 265711 50 40-50 400-700 ● ○ ○ ○
NZMB1-M63 265712 63 50-63 504-882 ● ○ ○ ○
NZMN1-M63 265720 63 50-63 504-882 ○ ● ○ ○
NZMB1-M80 265713 80 63-80 640-1120 ● ○ ○ ○
NZMN1-M80 265721 80 63-80 640-1120 ○ ● ○ ○
NZMB1-M100 265714 100 80-100 800-1250 ● ○ ○ ○
NZMN1-M100 265722 100 80-100 800-1250 ○ ● ○ ○

NZM-2

Область применения Артикул Код заказа In,А Расцепитель перегрузки,
IrА 		Расцепитель короткого замыкания,
Ii А 		25, кА 50, кА 100, кА 150, кА
Защита установок и кабельных линий NZMH2-A40 259095 40 32-40 320-400 ○ ○ ○ ●
NZMH2-A50 259096 50 40-50 300-500 ○ ○ ○ ●
NZMH2-A100 259099 100 80-100 600-1000 ○ ○ ○ ●
NZMN2-A100 259122 100 50-100 1200 ○ ● ○ ○
NZMB2-A160 259088 160 125-160 960-1600 ● ○ ○ ○
NZMN2-A160 259092 160 125-160 960-1600 ○ ● ○ ○
NZMB2-A200 259089 200 160-200 1200-2000 ● ○ ○ ○
NZMN2-A200 259093 200 160-200 1200-2000 ○ ● ○ ○
NZMB2-A250 259090 250 200-250 1500-2500 ● ○ ○ ○
NZMN2-A250 259094 250 200-250 1500-2500 ○ ● ○ ○
NZMH2-A250 259103 250 200-250 1500-2500 ○ ○ ○ ●
Защита двигателей NZMN2-ME90 265778 90 45-90 90-1260 ○ ● ○ ○
NZMB2-M125 265715 125 100-125 1000-1750 ● ○ ○ ○
NZMN2-M125 265723 125 100-125 1000-1750 ○ ● ○ ○
NZMB2-M160 265716 160 125-160 1280-2240 ● ○ ○ ○
NZMN2-M160 265724 160 125-160 960-1600 ○ ● ○ ○
NZMB2-M200 265717 200 160-200 1600-2800 ● ○ ○ ○
NZMN2-ME220 265780 220 110-220 220-3080 ○ ● ○ ○
NZMH2-ME220 265788 220 110-220 220-3080 ○ ○ ○ ●
Селективная защита NZMN2-VE160 259123 160 80-160 1920 ○ ● ○ ○
NZMN2-VE250 259124 250 125-250 3000 ○ ● ○ ○

NZM-3

Область применения Артикул Код заказа In,А Расцепитель перегрузки,
IrА 		Расцепитель короткого замыкания,
Ii А 		25, кА 50, кА 100, кА 150, кА
Защита установок и кабельных линий NZMN3-AE250 259113 250 125-250 500-2750 ○ ● ○ ○
NZMN3-A400 109670 400 320-400 2400-4000 ○ ● ○ ○
NZMN3-AE400 259114 400 200-400 800-4400 ○ ● ○ ○
NZMH3-AE400 259117 400 200-400 800-4400 ○ ○ ○ ●
NZMN3-AE630 265758 630 315-630 1260-7560 ○ ● ○ ○
Защита двигателей NZMN3-ME220 265781 220 110-220 220-3080 ○ ● ○ ○
NZMN3-ME350 265782 350 175-350 350-4900 ○ ● ○ ○
NZMN3-ME450 284468 450 225-450 450-6300 ○ ● ○ ○
Селективная защита NZMN3-VE250 259131 250 125-250 500-2750 ○ ● ○ ○
NZMH3-VE400 259135 400 200-400 800-4400 ○ ○ ○ ●
NZMN3-VE400 259132 400 200-400 800-4400 ○ ● ○ ○
NZMN3-VE630 259133 630 315-630 1260-5040 ○ ● ○ ○

NZM-4

Область применения Артикул Код заказа In,А Расцепитель перегрузки,
IrА 		Расцепитель короткого замыкания,
Ii А 		25, кА 50, кА 100, кА 150, кА
Защита установок и кабельных линий NZMH4-AE800 265759 800 400-800 1600-9600 ○ ○ ○ ●
NZMN4-AE1000 265760 1000 500-1000 2000-12000 ○ ● ○ ○
NZMN4-AE1600 265771 1600 630-1250 3200-19200 ○ ● ○ ○
Селективная защита NZMN4-VE630 265768 630 315-630 1260-7560 ○ ● ○ ○
NZMN4-VE1250 265771 1250 630-1250 2500-15000 ○ ● ○ ○
NZMN4-AE1600 265771 1600 630-1250 3200-19200 ○ ● ○ ○
NZMN4-VE1600 265772 1600 800-1600 3200-19200 ○ ● ○ ○
