ИБП Eaton 93E – надёжное питание автоматизированного складского комплекса

ИБП Eaton 93E – надёжное питание автоматизированного складского комплекса


На складе готовой продукции одного из предприятий наших партнеров внедрена система мобильных стеллажей, общая площадь которых превышает 2500 м². Даже кратковременное, прерывание электроснабжения может привести к сбою в работе складского оборудования и нарушению графика отгрузок всего предприятия.

Мобильные стеллажи – это современная система хранения автоматизированного складского комплекса, позволяющая максимально рационально использовать пространство складских помещений промышленных предприятий и складских комплексов. Стеллажи стоят вплотную друг к другу, занимая минимум места.

Для перемещения по рельсовым путям стеллажи оснащены электроприводами. Они могут перемещаться в соответствии с сигналами, поступающими от системы управления, которая функционирует в автоматическом или ручном режимах работы. По мере необходимости, система управления, автоматически или по команде оператора, водителя погрузчика, сдвигает один или несколько стеллажей и обеспечивает доступ к нужной ячейке хранения.

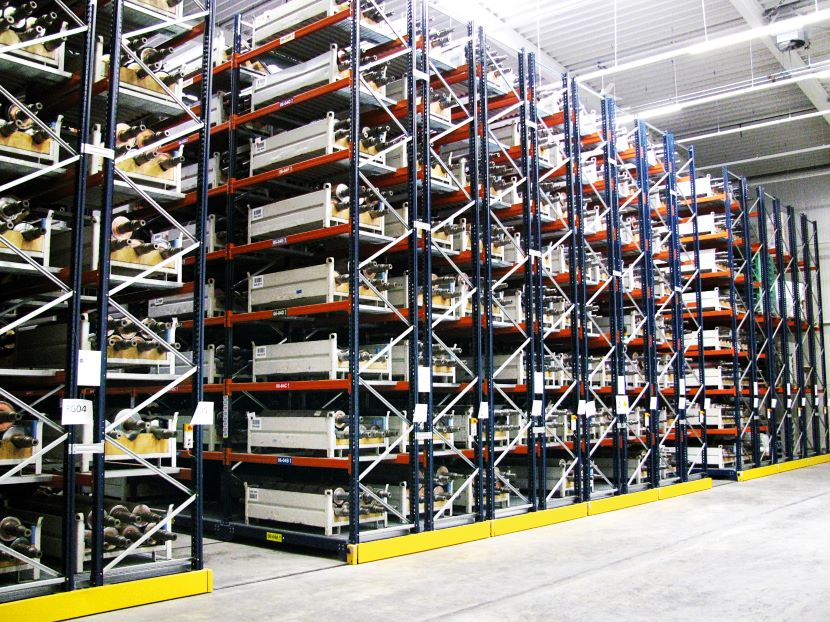

Мобильные стеллажи



В целях повышения надежности электроснабжения системы автоматизированного складского комплекса, специалисты компании «МИГ Электро» внедрили систему бесперебойного трехфазного электропитания мощностью 40 кВА. В сочетании с внешними аккумуляторными батареями система позволяет обеспечить бесперебойную работу складского комплекса в течение 15 мин.

Система построена на базе ИБП двойного преобразования Eaton 93E. Это семейство источников бесперебойного питания компании Eaton, специально разработано для защиты ответственных потребителей мощностью до 400 кВА и напряжением 380В на промышленных объектах, в муниципальных и общественных учреждениях. Спектр применения этих ИБП очень широк:

  • Системы промышленной автоматизации на предприятиях;
  • Питание телекоммуникационного оборудования, систем связи, Центров Обработки Данных (ЦОД);
  • Системы пожаротушения, аварийного освещения, охранные сигнализации, противоаварийной защиты.

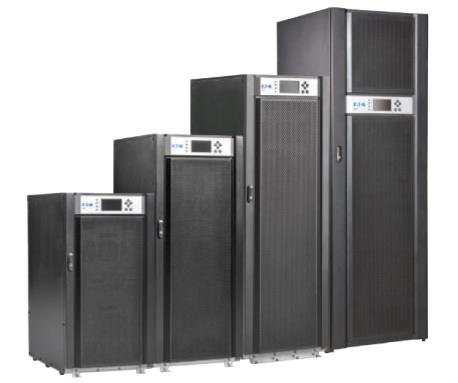

ИБП Eaton 93E



Источники бесперебойного питания серии Eaton 93E снабжены байпасными переключателями, позволяющими при выполнении на ИБП ремонтных или сервисных работ подключать нагрузку напрямую к питающей сети, минуя сами ИБП. Eaton 93E на 30% компактнее, чем другие аналогичные ИБП. Наличие функции активной коррекции коэффициента мощности (PFC) позволяет иметь входной коэффициент мощности 0,99 при коэффициенте нелинейных искажений тока (iTHD) менее 5%, что гарантирует гармоничную работу при использовании дизельных генераторных установок в качестве резервных источников в схемах электроснабжения потребителей первой категории надежности.

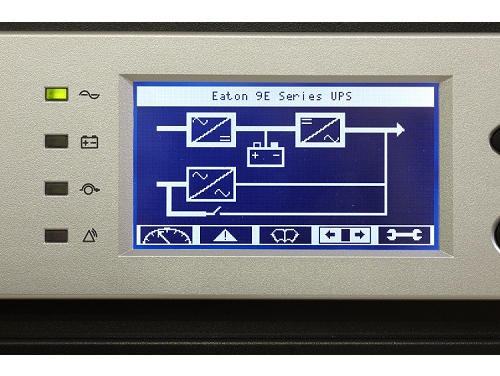

Дисплей Eaton 93E


Наличие коммуникационного модуля позволяет интегрировать систему бесперебойного питания в систему автоматизации предприятия. Возможные способы коммуникации: протоколы SNMP или Modbus RTU, а также релейные выходы.

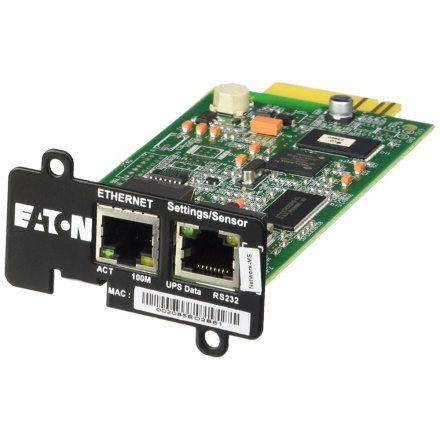

Коммуникационный модуль для ИБП Eaton 93E


Алгоритм работы системы бесперебойного питания построен следующим образом:

  • При исчезновении напряжения питания система переходит в автономный режим работы от аккумуляторов и оповещает об этом систему автоматического управления мобильными стеллажами;
  • Время автономной работы зависит от интенсивности работы на складе и емкости аккумуляторных батарей, входящих в состав системы. Обычно, время автономной работы при максимальной нагрузке составляет не более 10-15 мин. Этого времени, как правило, достаточно, чтобы организовать подачу резервного питания (осуществить оперативные переключения, запустить и прогреть резервную генераторную установку);
  • ИБП Eaton 93E следит за уровнем заряда аккумуляторов. При невозможности возобновить электропитание от сети и в случае снижения уровня заряда ниже допустимого, система питания подает сигнал в систему автоматизации склада об истечении предельного времени работы. Стеллажи раздвигаются, обеспечивая доступ к каждой ячейке хранения, работа склада прекращается. После этого система отключает питание нагрузки, тем самым предотвращая глубокий разряд батарей;
  • При возобновлении штатного электроснабжения система автоматически переходит в рабочий режим и заряжает аккумуляторы.

Таким образом, внедрение системы бесперебойного питания, в сочетании с аварийной генерирующей установкой, позволило полностью избежать сбоев в работе складского хозяйства.
