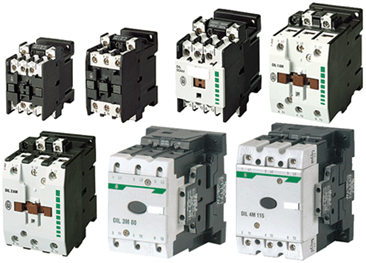

Контакторы серии DIL

Компания Eaton представляет широкий ассортимент коммутационной аппаратуры для контроля и управления электрическими нагрузками. Контакторы серии DIL представлены основными видами:

• DIL M предназначен для пуска двигателей, на токи до 170 А;
• DIL M «Стандартная версия», на токи от 225 до 500 А;
• DIL H «комфортная версия», на токи от 185 до 2600 А;

Преимуществом новой серии является то, что контакторы с управлением постоянным или переменным током имеют одинаковые размеры и аксессуары. Для линейки контакторов до 170 А есть 3 типоразмера:

1. до 32 А ширина контактора 45 мм;
2. до 72 А ширина контактора 55 мм;
3. до 170 А ширина контактора 90 мм;

Серия DIL M имеет габаритные размеры меньше своих предшественников. Контакторы на токи от 7 до 170 А оборудованы двойными зажимами для надежного крепления двух проводов, даже если они разного сечения. Подсоединение управляющих контактов осуществляется на лицевой панели, к выводам катушки. Для контакторов с управлением постоянным током супрессор (Скачки напряжения недопустимы, при управлении контакторами с выходов ПЛК. Поэтому все DC контакторы имеют встроенные супрессоры) встроен, а для контакторов с управлением переменным током он легко заказывается дополнительно.

«Стандартная версия» рассчитана на токи 225-500 А. Преимущества данного исполнения:

• Уменьшенная мощность в режиме удержания — 4% от номинальной;
• Встроенная цепь подавления бросков тока (супрессор);
• Вспомогательные контакты : 2 замыкающих, 2 размыкающих.

Версия «Комфорт» рассчитана на токи от 185 до 2600 А и имеет возможность непосредственного управления с ПЛК с помощью реле напряжения без источника питания (датчики, концевые выключатели и т.д.).

Контакторы серии DIL М на токи более 580 А имеют вакуумное исполнение, что дает ряд преимуществ перед воздушным:

• Вакуумная дугогасительная камера не требует обслуживания за весь срок службы;
• Электрическая износостойкость выше чем у воздушных контакторов;
• Компактные габаритные размеры.

Контакторы DILM до 170 А

Номинальный ток Ie, А	P, кВт при 400 В.	Контакты Н/О – нормально открытый Н/З – нормально закрытый	Условное обозначение	Управление переменным током Модель	Управление постоянным током Модель
7	3	1Н/О		DILM7-10 (230V50HZ)	DILM7-10 (24VDC)
7	3	1Н/З		DILM7-01 (230V50HZ)	DILM7-01 (24VDC)
9	4	1Н/0		DILM9-10 (230V50HZ)	DILM9-10 (24VDC)
9	4	1Н/З		DILM9-01 (230V50HZ)	DILM9-01 (24VDC)
12	5.5	1Н/0		DILM12-10 (230V50HZ)	DILM12-10 (24VDC)
12	5.5	1Н/З		DILM12-01 (230V50HZ)	DILM12-01 (24VDC)
15.5	7.5	1Н/0		DILM15-10 (230V50HZ)	DILM15-10 (24VDC)
15.5	7.5	1Н/З		DILM15-01 (230V50HZ)	DILM15-01 (24VDC)
18	7.5	1Н/0		DILM17-10 (230V50HZ)	DILM17-10 (RDC24)
18	7.5	1Н/З		DILM17-01 (230V50HZ)	DILM17-01 (RDC24)
25	11	1Н/0		DILM25-10 (230V50HZ)	DILM25-10 (RDC24)
25	11	1Н/З		DILM25-01 (230V50HZ)	DILM25-01 (RDC24)
32	15	1Н/0		DILM32-10 (230V50HZ)	DILM32-10 (RDC 24)
32	15	1Н/З		DILM32-01 (230V50HZ)	DILM32-01 (RDC24)
38	18.5	1Н/0		DILM38-10 (230V50HZ)	DILM38-10 (RDC24)
38	18.5	1Н/З		DILM38-01 (230V50HZ)	DILM38-01 (RDC24)
40	18.5	-		DILM40 (230V50HZ)	DILM40 (RDC24)
50	22	-		DILM50 (230V50HZ)	DILM50 (RDC24)
65	30	-		DILM65 (230V50HZ)	DILM65 (RDC24)
72	37	-		DILM72 (230V50HZ)	DILM72 (RDC 24)
80	37	-		DILM80 (230V50HZ)	DILM80 (RDC 24)
95	45	-		DILM95 (230V50HZ)	DILM95 (RDC 24)
115	55	-		DILM115 (230V50HZ)	DILM115 (RDC 24)
150	75	-		DILM150 (230V50HZ)	DILM150 (RDC 24)
170	90	-		DILM170 (230V50HZ)	DILM170 (RDC 24)
Силовые контакторы DILM. Комфортная версия.
185	90	-		DILM185/22 (RA250)	DILM185/22 (RDC48)
225	110	-		DILM225/22 (RA250)	DILM225/22 (RDC48)
250	132	-		DILM250/22 (RA250)	DILM250/22 (RDC48)
300	160	-		DILM300/22 (RA250)	DILM300/22 (RDC48)
400	200	-		DILM400/22 (RA250)	DILM400/22 (RDC48)
500	250	-		DILM500/22 (RA250)	DILM500/22 (RDC48)
580	315	-		DILM580/22 (RA250)	-
650	335	-		DILM650/22 (RA250)	-
750	400	-		DILM750/22 (RA250)	-
820	450	-		DILM820/22 (RA250)	-
1000	560	-		DILM1000/22 (RA250)	-
1600	900	-		DILM1600/22 (RA250)	-
Силовые контакторы DILM. Стандартная версия.
185	90	-		DILM185-S/22 (220-240V50/60Гц)	-
225	110	-		DILM225-S/22 (220-240V50/60Гц)	-
250	132	-		DILM250-S/22 (220-240V50/60Гц)	-
300	160	-		DILM300-S/22 (220-240V50/60Гц)	-
400	200	-		DILM400-S/22 (220-240V50/60Гц)	-
500	250	-		DILM500-S/22 (220-240V50/60Гц)	-
580	315	-		DILM580-S/22 (220-240V50/60Гц)	-
