Размеры электротехнического шкафа Eaton CS

Размеры электротехнического шкафа Eaton CS





Размеры монтажного металлического щита Eaton CS





Щиты CS с дверями глухими панелями для фланцев
  Щиты CS без дверей и без панелей для фланцев

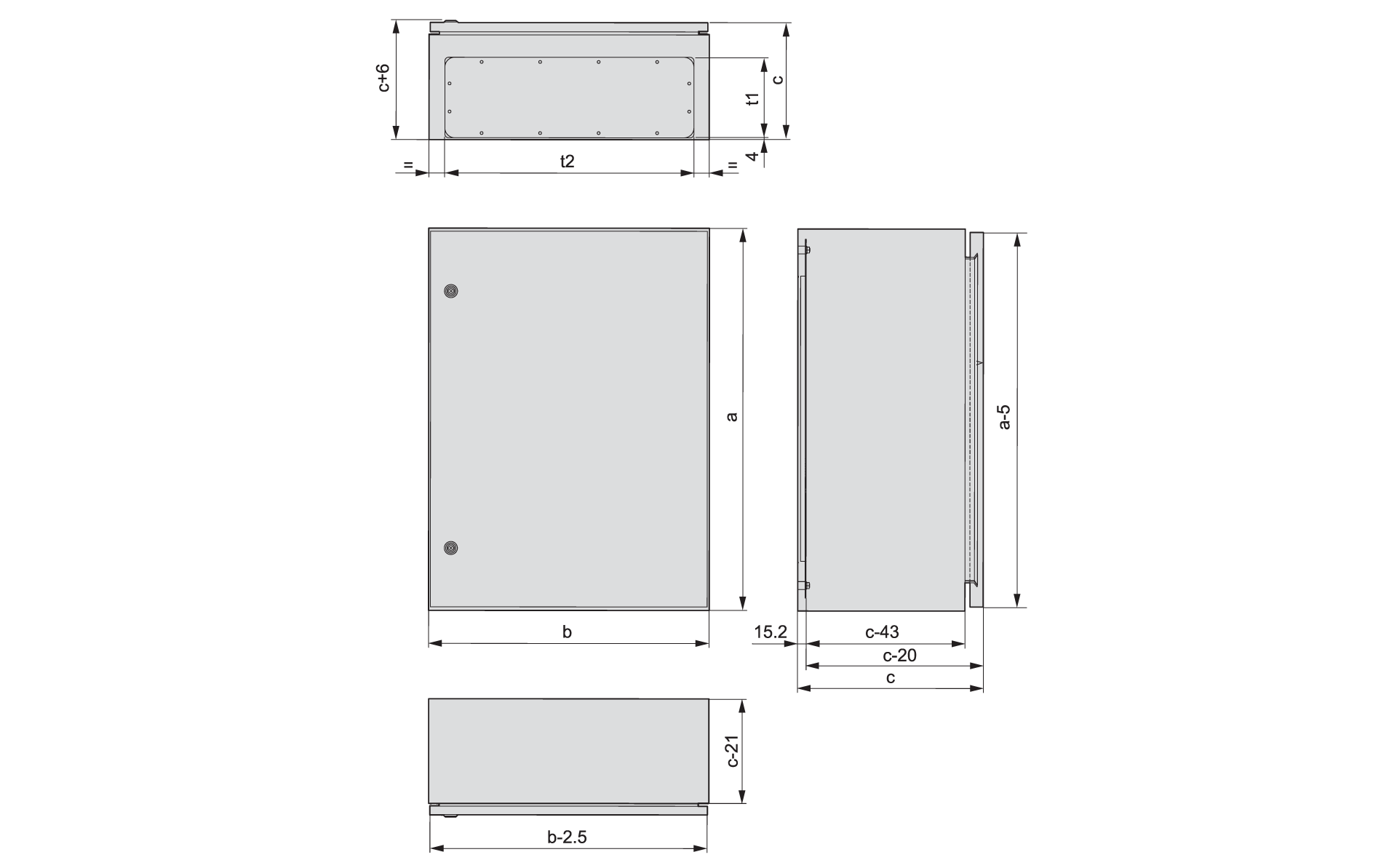

Щиты CS с дверями и
глухими панелями для фланцев

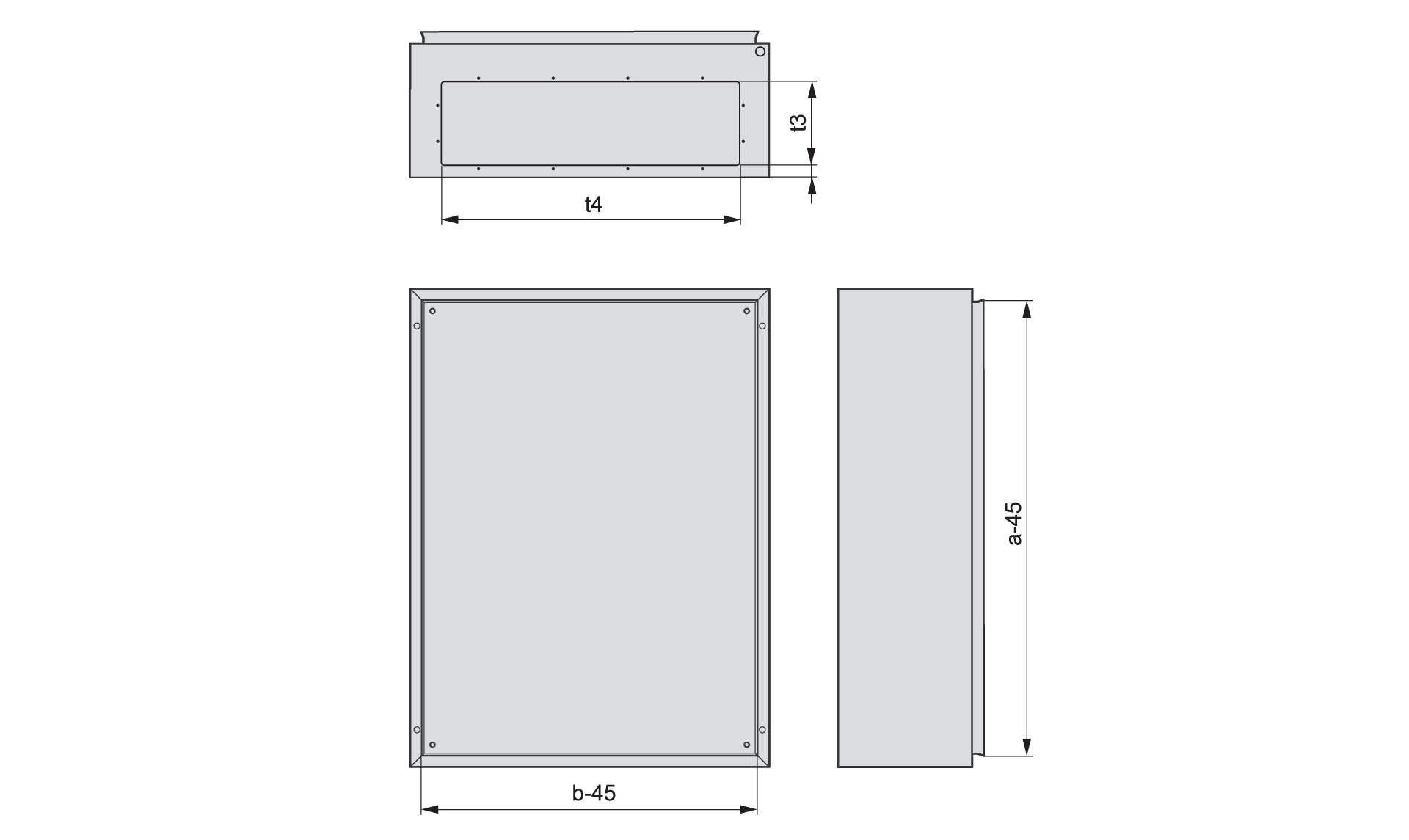

  Щиты CS без дверей и
без панелей для фланцев



Таблица значений размеров: a, b, c, t1, t2, t3, t4


 Наименование шкафа    a   b   c   t1   t2   t3   t4
CS-2520/150
   250
   200
   150
   112
   182
   80
   150

CS-32/150
   300
   200
   150
   112
   182
   80
   150

CS-33/150
   300
   300
   150
   112
   232
   80
   200

CS-33/200
   300
   300
   200
   172
   262
   140
   230

CS-34/200
   300
   400
   200
   172
   332
   140
   300

CS-43/150
   400
   300
   150
   112
   232
   140
   200

CS-43/200
   400
   300
   200
   172
   262
   140
   230

CS-44/150   400
   400
   150
   112
   332
   140
  300

CS-44/200
   400
   400
   200
   172
   332
   140
   300

CS-46/200
   400
   600
   200
   172
   532
   140
   500

CS-46/250
   400
   600
   250
   172
   532
   140
   500

CS-46/300
   400
   600
   300
   172
   532
   140
   500

CS-54/150
   500
   400
   150
   112
   332
   80
   300

CS-54/200
   500
   400
   200
   172
   332
   140
   300

CS-54/250
   500
   400
   250
   172
   332
   140
   300

CS-55/250
   500
   500
   250
   172
   432
   140
   400

CS-64/150
   600
   400
   150
   112
   332
   80
   300

CS-64/200
   600
   400
   200
   172
   332
   140
   300

CS-64/250
   600
   400
   250
   172
   332
   140
   300

CS-65/150
   600
   500
   150
   112
   332
   80
   300

CS-65/200
   600
   500
   200
   172
   432
   140
   400

CS-65/250
   600
   500
   250
   172
   432
   140
   400

CS-66/200
   600
   600
   200
   172
   532
   140
   500

CS-66/250
   600
   600
   250
   172
   532
   140
   500

CS-66/300
   600
   600
   300
   172
   532
   140
   500

CS-68/300
   600
   800
   300
   172
   732
   140
   700

CS-75/200
   700
   500
   200
   172
   432
   140
   400

CS-75/250
   700
   500
   250
  172
   432
   140
   400

CS-84/200
   800
   400
   200
   172
   332
   140
   300

CS-84/250
   800
   400
   250
   172
   332
   140
   300

CS-86/200
   800
   600
   200
   172
   532
   140
   500

CS-86/250
   800
   600
   250
   172
   532
   140
  500

CS-86/300
   800
   600
   300
   172
   532
   140
   500

CS-88/200
   800
   800
   200
   172
   732
   140
   700

CS-88/300
   800
   800
   300
   172
   732
   140
   700

CS-810/300
   800
   1000
   300
   172
   932
   140
   900

CS-106/250
   1000
   600
   250
   172
   532
   140
   500

CS-106/300
   1000
   600
   300
   172
   532
   140
   500

CS-108/250
   1000
   800
   250
   172
   732
   140
   700

CS-108/300
   1000
   800
   300
   172
   732
   140
   700

CS-1010/300
   1000
   1000
   300
   172
   932
   140
   900

CS-126/250
   1200
   600
   250
   172
   532
   140
   500

CS-128/300
   1200
   800
   300
   172
   732
   140
   700

CS-1210/300
   1200
   1000
   300
   172
   932
   140
   900

CS-1212/250
   1200
   1200
   250
   2x172
   532
   2x140
   500







Подобрать навесной шкаф по параметрам






Технические данные навесного шкафа Eaton CS



Общая информация

Стандарты и нормативные документы
      IEC/EN 60529, IEC 62262, IEC/EN 62208

Климатическая устойчивость
      Влажная теплая среда, постоянная - IEC 60068-2-78,
Влажная теплая среда, периодическая - IEC 60068-2-30

Окружающая температура, °C
      -40 до +70

Класс защиты
      IP66

Класс защиты щита с вентиляционными решетками
      IP23

Место установки
      Внутри и снаружи помещений

Рассеиваемая тепловая мощность
      См. таблицу


Материал

Материал
      Листовая сталь

Покрытие
      Структурное порошковое покрытие на базе полиэстера

Цвет
      RAL 7035, светло-серый

Поверхность
      Незначительно структурная

Базовый корпус, мм.
      ≤CS-65/...: 1.2; ≥ CS-66/...: 1.5

Монтажная плата, мм.
      2; для высоты 800 и ширины 400 мм: 3

Дверь, мм.
      ≤CS-43/...: 1.0; ≤CS-64/...: 1.2; ≤CS-88/...: 1.5; ≤CS-1212/...: 2.0

Панель основания, мм.
      1.5


Характеристики материалов

Механические


Класс ударопрочности
      IK09 в соответствии с EN 62262

Общий вес в сборе
      См. таблицу pdf (стр. 20)

Общий вес в сборе - дверь
      См. таблицу pdf (стр. 20)

Общий вес в сборе – монтажная панель
      См. таблицу pdf (стр. 20)

Максимальная нагрузка при монтаже
      500 кг. с крепежными кронштейнами в горизонтальном и вертикальном положениях, симметричная нагрузка


Описание/Базовое оборудование

Тип конструкции
      Согнутый и сваренный по швам корпус с приваренными
 шпильками M6 для заземления

Задняя панель основания
      Отверстия 9 мм. для монтажа на стену

Боковые панели
      Без отверстий

Верхняя панель
      Без отверстий

Нижняя панель
      Без отверстий, вспененный уплотнитель, может быть снята
для установки F3A-... или пользовательских решений

Монтажная плата
      Базовое оснащение, листовая сталь, оцинкованная.
Зазор от задней стенки – 15мм. Закреплена на приваренные
омедненные шпильки M8. Следовательно, не требуется дополнительного проводника защитного заземления.

Дверь
      1 приваренная шпилька M6 для заземления двери.
Если на двери установлено электрооборудование,
требуется организовать защитное заземление двери
щита с помощью постоянного цельного проводника.
Используйте приваренные шпильки на двери и на
боковой стенке корпуса в качестве точек подключения
защитного заземления.

Шарниры двери
      С правой стороны, сторону навешивания можно изменять

Угол открытия двери
      120°

Система запирания
      Металлическая стяжная муфта. Стандартный замок.
Вставка под ключ с двойной бородкой, 3 мм.

Замки       См. раздел коды заказа





Рассеиваемая тепловая мощность


Количество тепла PL [Вт], которое может быть рассеяно из полностью закрытого щита CS без внутреннего разделения.
Например: Максимальная наружная температура 35°C; разница температур DT = 20 K; относительная влажность = 75%.

Раскрыть таблицу


 Наименование
шкафа
  Макс. потеря мощности P
Отдельный шкаф
  Макс. потеря мощности P
Крайний шкаф в ряду
  Макс. потеря мощности P
 Центральный шкаф в ряду
CS-2520/150
   11 Вт
   10 Вт
   9 Вт

CS-32/150
   13 Вт
   11 Вт
   10 Вт

CS-33/150
   16 Вт
   15 Вт
   14 Вт

CS-33/200
   19 Вт
   18 Вт
   16 Вт

CS-34/200
   23 Вт
   22 Вт
   21 Вт

CS-43/150
   21 Вт
   19 Вт
   18 Вт

CS-43/200
   24 Вт
   22 Вт
   20 Вт

CS-44/150
   25 Вт
   24 Вт
   22 Вт

CS-44/200
   29 Вт
   27 Вт
   25 Вт

CS-54/150
   30 Вт
   28 Вт
   27 Вт

CS-54/200
   35 Вт
   32 Вт
   30 Вт

CS-46/200
   39 Вт
   37 Вт
   35 Вт

CS-46/250
   44 Вт
  42 Вт
   39 Вт

CS-46/300
   49 Вт
   46 Вт
   43 Вт

CS-54/250
   39 Вт
   36 Вт
   33 Вт

CS-55/250
   45 Вт
   42 Вт
   39 Вт

CS-64/150
   35 Вт
   33 Вт
   31 Вт

CS-64/200
   40 Вт
   37 Вт
   34 Вт

CS-65/150
   42 Вт
   39 Вт
   37 Вт

CS-65/200
   47 Вт
   44 Вт
   41 Вт

CS-64/250
   45 Вт
   42 Вт
   38 Вт

CS-65/250
   55 Вт
   49 Вт
   45 Вт

CS-66/200
   54 Вт
   51 Вт
   48 Вт

CS-66/250
   60 Вт
   56 Вт
   52 Вт

CS-66/300
   65 Вт
   61 Вт
   57 Вт

CS-68/300
   81 Вт
   76 Вт
   72 Вт

CS-75/200
   53 Вт
   50 Вт
   47 Вт

CS-75/250
   59 Вт
   55 Вт
   51 Вт

CS-84/200
   51 Вт
   47 Вт
   44 Вт

CS-84/250
   57 Вт
   53 Вт
   48 Вт

CS-86/200
   68 Вт
   64 Вт
   60 Вт

CS-86/300
   82 Вт
   76 Вт
   70 Вт

CS-88/200
   85 Вт
   81 Вт
   77 Вт

CS-86/250
   75 Вт
   70 Вт
   65 Вт

CS-88/300
   101 Вт
  95 Вт
   89 Вт

CS-810/300
   120 Вт
   113 Вт
   108 Вт

CS-106/250
   91 Вт
   85 Вт
   79 Вт

CS-106/300
   99 Вт
   91 Вт
   84 Вт

CS-108/250
   112 Вт
   106 Вт
   100 Вт

CS-108/300
   121 Вт
   113 Вт
   106 Вт

CS-1010/300
   143 Вт
   136 Вт
   128 Вт

CS-126/250
   106 Вт
   99 Вт
   92 Вт

CS-128/300
   141 Вт
   132 Вт
   123 Вт

CS-1210/300
   166 Вт
   158 Вт
   149 Вт

CS-1212/250
   180 Вт
   173 Вт
   166 Вт





Размеры дверей шкафов Eaton CS

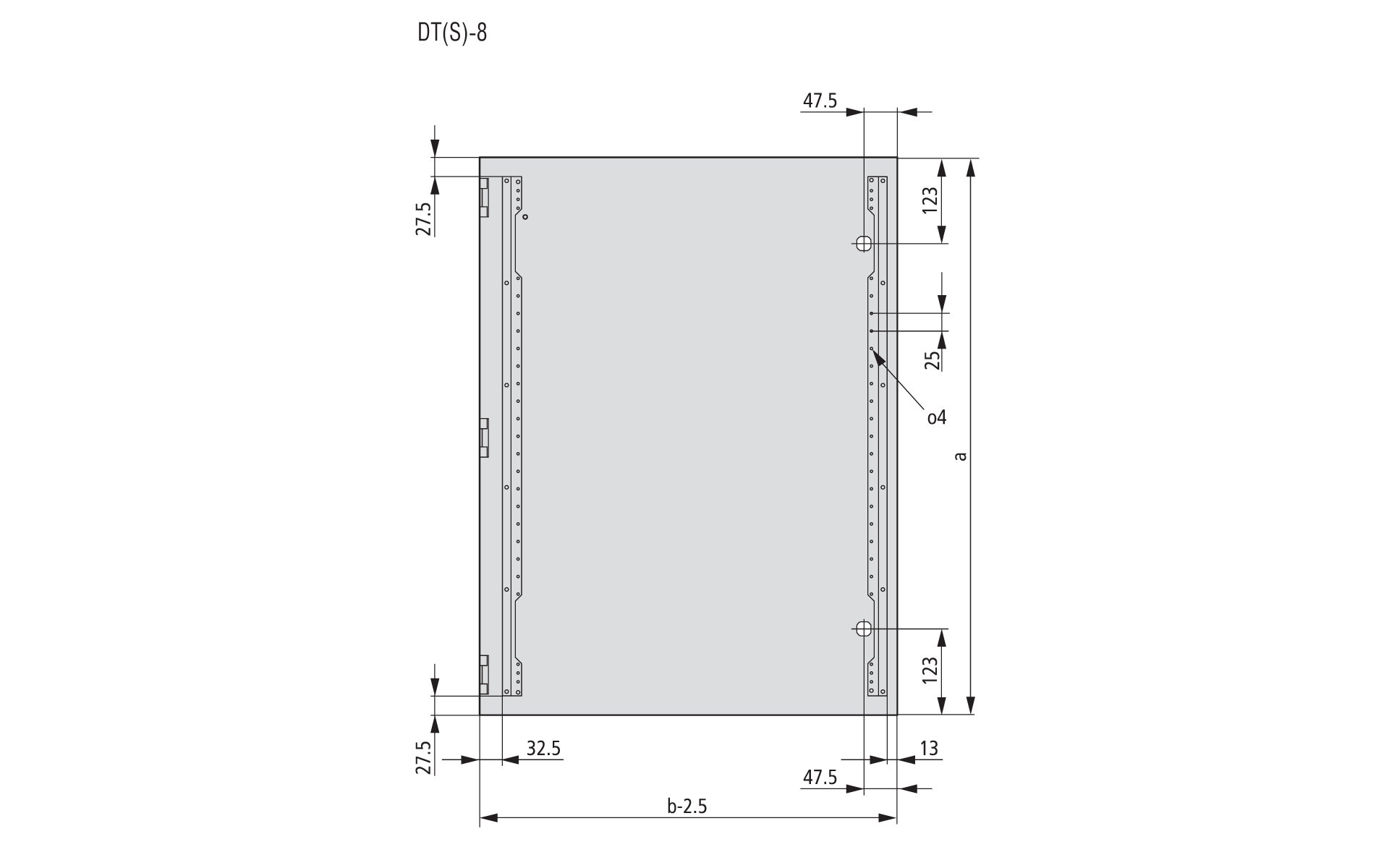

Размеры двери шкафа Eaton CS


Раскрыть таблицу


Щит Дверь
 Высота    Ширина   Высота   Ширина
250
   200
   248
   197,5

300
   200
   298
   197,5

300
   300
   298
   297,5

300
   400
   298
   397,5

400
   300
   398
   297,5

400
   400
   398
   397,5

400
   600
   398
   597,5

500
   400
   498
   397,5

500
   500
   498
   497,5

600
   400
   598
   397,5

600
   500
   598
   497,5

600
   600
   598
   597,5

600
  800
   598
   797,5

700
   500
   698
   497,5

800
   400
   798
   397,5

800
   600
  798
  597,5

800
   800
   798
   797,5

800
   1000
   798
   997,5

1000
   600
   998
   597,5

1000
   800
   998
   797,5

1000
   1000
   998
   997,5

1200
   600
   1198
   597,5

1200
   800
   1198
   797,5

1200
   1000
   1198
   997,5

1200
   1200   1198
   1197,5




Дополнительные размеры

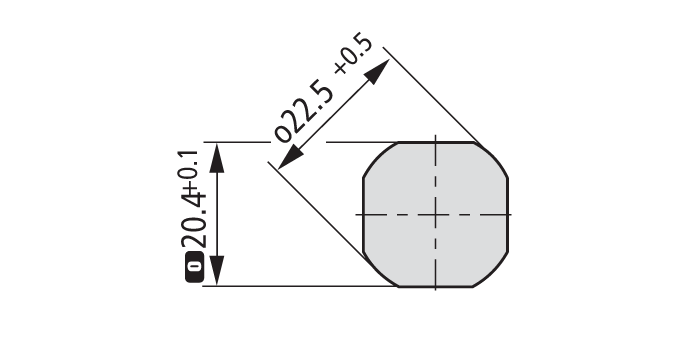

Монтажный вырез для установки замка
   Монтажный вырез для установки замка

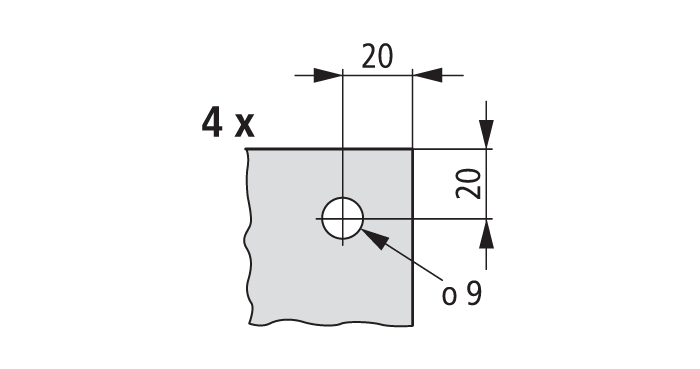

Расположение четырех отверстий на задней панели для настенного монтажа Eaton CS
   Расположение четырех отверстий на задней панели для настенного монтажа

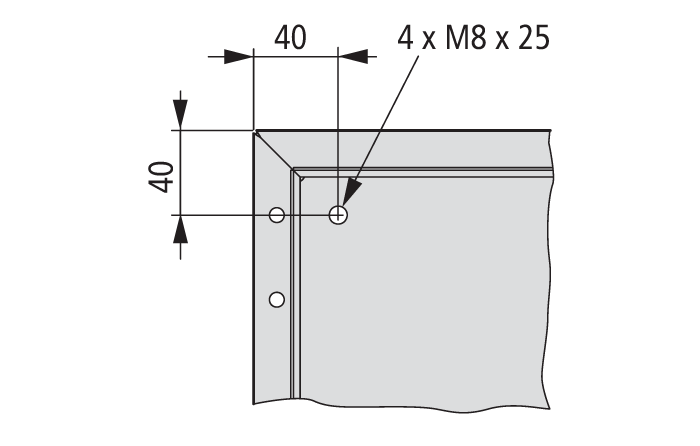

Расположение четырех приваренных шпилек Eaton CS
   Расположение четырех приваренных шпилек на задней панели корпуса

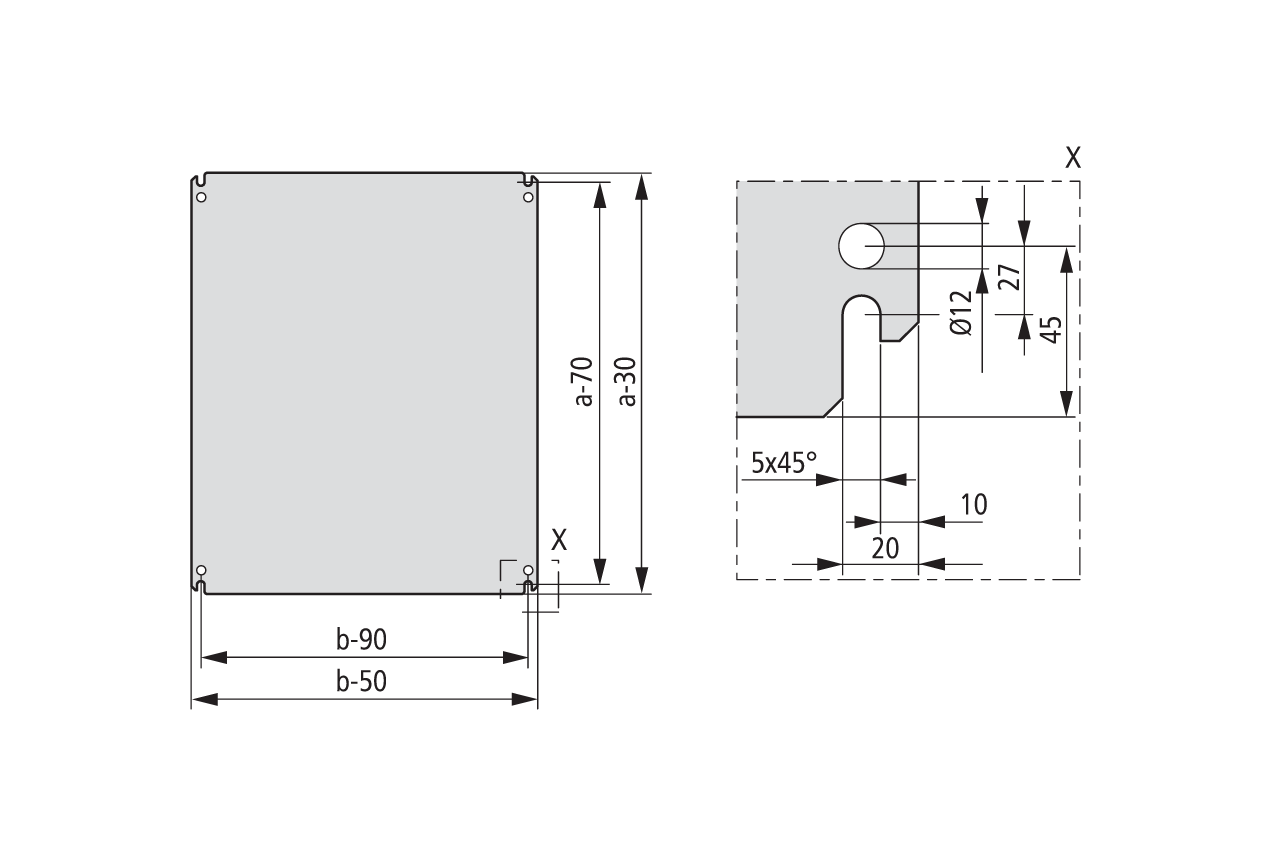

Размеры монтажных плат MPP, MPL



Размеры монтажных плат MPP, MPL

a, b = размеры щита


Раскрыть таблицу


 Наименование шкафа    Монтаж
     Высота     Ширина
CS-2520/150
   220
   150

CS-32/150
   270
   150

CS-33/150
   270
   250

CS-33/200
   270
   250

CS-34/200
   270
   350

CS-43/150
   370
   250

CS-43/200
   370
   250

CS-44/150
   370
   350

CS-44/200
   370
   350

CS-46/200
   370
   550

CS-46/250
   370
   550

CS-46/300
   370
   550

CS-54/150
   470
   350

CS-54/200
   470
   350

CS-54/250
   470
   350

CS-55/250
   470
   450

CS-64/150
   570
   350

CS-64/200
   570
   350

CS-64/250
   570
   350

CS-65/150
   570
   450

CS-65/200
   570
   450

CS-65/250
   570
   450

CS-66/200
   570
   550

CS-66/250
   570
   550

CS-66/300
   570
   550

CS-68/300
   550
   770

CS-75/200
   670
   450

CS-75/250
   670
   450

CS-84/200
   770
   350

CS-84/250
   770
   350

CS-86/200
   770
   550

CS-86/250
   770
   550

CS-86/300
   770
   550

CS-88/200
   770
   750

CS-88/300
   770
  750

CS-810/300
   770
   750

CS-106/250
   970
   550

CS-106/300
   970
   550

CS-108/250
   970
   750

CS-108/300
   970
   750

CS-1010/300
   970
   950

CS-126/250
   1170
   550

CS-128/300
   1170
   750

CS-1210/300
   1170
   950

CS-1212/250
   1170
   1150

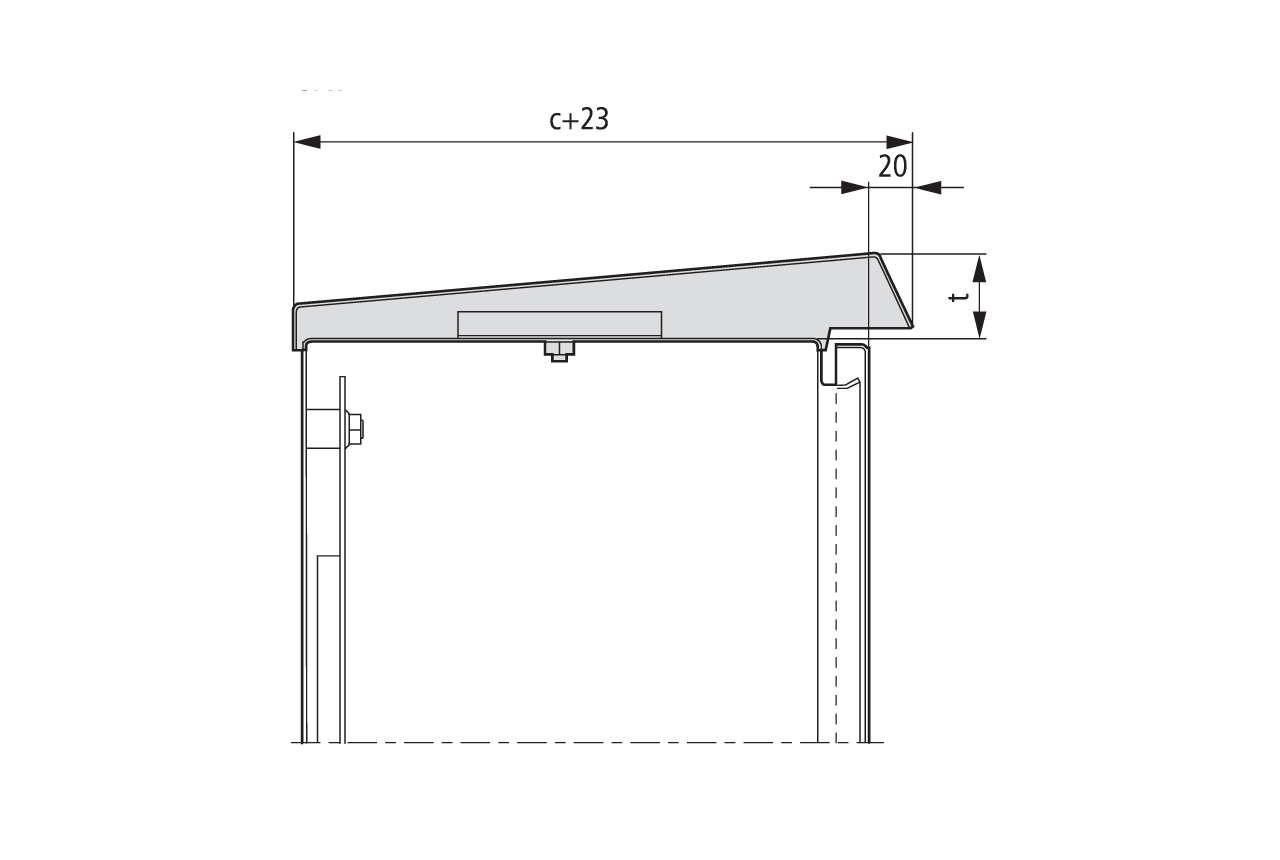

Козырек для защиты от дождя CNP



Козырек для защиты от дождя CNP

c = глубина щита

Раскрыть таблицу


 Наименование шкафа
 c+23 (мм)

 t (мм)
CNP-2/150-CS
   173
   30

CNP-3/150-CS
   173
   30

CNP-3/200-CS
   223
   34

CNP-4/150-CS
   173
   30

CNP-4/200-CS
  223
   34

CNP-4/250-CS
   273
   38

CNP-5/150-CS
   173
   30

CNP-5/200-CS
   223
   34

CNP-5/250-CS
   273
   38

CNP-6/200-CS
   223
   34

CNP-6/250-CS
   273
   38

CNP-6/300-CS
   323
   42

CNP-8/200-CS
   223
   34

CNP-8/250-CS
   273
   38

CNP-8/300-CS
   323
   42

CNP-10/300-CS
   323
   42

CNP-12/250-CS
   273
   38




Заказать
Поделиться
Прочту позже

Мы отправим статью на Ваш E-mail
