Промышленные ИБП малой мощности EATON 9E

Поделиться:
08.06.2021

Промышленные ИБП малой мощности EATON 9E


Источники бесперебойного питания Eaton, серии 9E средней и большой мощности (6-400 кВА) давно зарекомендовали себя как надежное решение для бесперебойного питания ответственных потребителей на промышленных предприятиях, медицинских учреждениях, системах связи и центрах обработки данных.

При невысокой стоимости, это семейство ИБП обладает высокими эксплуатационными характеристиками:

  • Высокий коэффициент полезного действия (в энергосберегающем режиме КПД достигает 98%);
  • Источники не вносят искажения в питающую сеть. Активная коррекция коэффициента мощности (PFC) обеспечивает входной коэффициент мощности 0,99 при общем искажении входного тока (THDI) менее 5 %;
  • Цикл интеллектуального тестирования и зарядки (ABM) позволяет увеличить срок службы аккумуляторных батарей до полутора раз;
  • Встроенный байпас обеспечивает безопасность и простоту обслуживания.

ИБП Eaton 9E



Эти ИБП используются как для защиты отдельных потребителей, так и для групповых или централизованных систем бесперебойного питания – когда от одного источника запитаны несколько потребителей.

В ряде случаев возникает задача – необходимо обеспечить бесперебойным питанием потребителей небольшой мощности или построить децентрализованную систему питания. Например:

  • Обеспечение питания цепей управления и контроллеров технологического оборудования;
  • Технологических агрегатов малой мощности;
  • Лабораторных установок и приборов;
  • Контрольно-измерительных приборов и шкафов собственных нужд в системах энергораспределения.

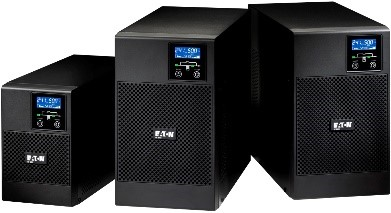

Для решения подобных задач, компания EATON дополнила семейство ИБП 9Е моделями малой мощности (от 1 до 3 кВА).

Эти источники бесперебойного питания сохранили все особенности и преимущества моделей большей мощности:

  • Обеспечение постоянного мониторинга напряжения и частоты питающей сети, защиту потребителей от всех негативных факторов;

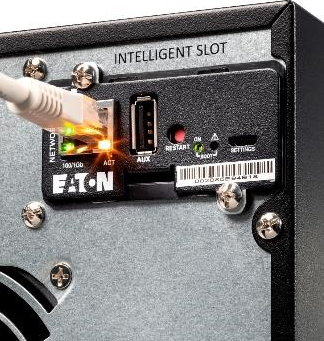

  • Возможность интеграции в систему автоматизации предприятия. Конструкцией предусмотрена возможность установки коммуникационных плат Eaton (Network-M2, Relay-MS, ModBus-MS);
  • Простота в обслуживании и настройке;
  • Удобный информативный дисплей;
  • Совместимость с программным обеспечением Eaton IPM Editions Software® и всеми основными операционными системами и программным обеспечением для виртуализации;
  • Возможность оснащения сервисным байпасом и дополнительными батарейными модулями.


 Дисплей ИБП Eaton 9E    ПО Eaton IPM Editions Software



Модельный ряд ИБП 9E Малой мощности


 Модель

9E1000I



9E2000I



9E3000I


 Мощность (ВА/Вт)

1кВА/0.8кВт



2кВА/1.6кВт



3кВА/2.4кВт



Электрические характеристики


 Топология

Двойное преобразование (online) чистая синусоида
Входное напряжение


 Входное
 напряжение


208/220/230/240 В


 Диапазон
 напряжений,
 работа без
 использования
 батарей


176-300 В при 100% нагрузке (до 100-300 В при частичной нагрузке)


 Диапазон
 входных частот


40Гц-70Гц, 50/60 Гц автовыбор


 Выходное
 напряжение/
 THDU


208В*/220В/230В/240 В ±1%, THDU: <2%


 КПД

До 91% в режиме онлайн


 Перегрузочная
 способность


105%-130% : 60 с, 130%-150% : 10 с, >150% : ≥ 300 мс



Внешние батарейные модули и время автономной работы


 Внешние
 батарейные
 модули


-



9EEBM72 до 4 модулей



Стандартное время автономной работы при нагрузке 50% и 75% (ориентировочно)


 9E

12/5 мин



16/10 мин

      13/7 мин

 9E + 1 EBM

79/48 мин



49/32 мин


 9E + 4 EBM

243/173 мин



173/110 мин



Коммуникация


 Порты связи

1 USB порт + 1 RS232 последовательный порт

(порты USB и RS232 не могут использоваться одновременно)


 Слоты установки и
 коммуникационные
 карты
    1слот. Возможна установка коммуникационных карт: Network M2, ModBus-MS, Relay-MS


Разместить заказ или получить консультацию
