Сенсорные панели оператора EKF PRO-Screen RSC-7E и RSC-10E

Сенсорные панели оператора PRO-SCREEN

Описание и применение

Панели оператора — это устройства, предназначенные для создания локальных пультов индикации и управления технологическими процессами. Занимая очень мало места, панель оператора исключает необходимость установки большого количества кнопок, индикаторов, переключателей и другой светосигнальной арматуры.

PRO-Screen применяются в автоматизации любых технологических процессов, основанных на работе программируемых логических контроллеров, автоматизированных систем управления и приборов промышленной автоматики. Панели оператора PRO-Screen совместимы как с устройствами EKF, так и с оборудованием других производителей.

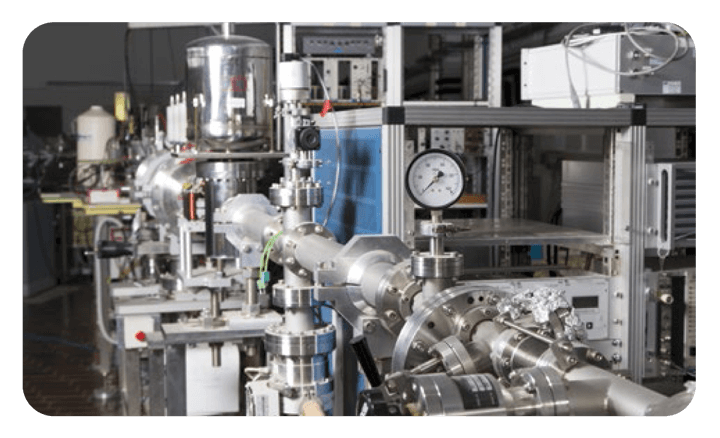

Сенсорные панели оператора EKF PRO-Screen RSC-7E и RSC-10E описание и применениеСенсорные панели оператора EKF PRO-Screen RSC-7E и RSC-10E описание и применение


Возможности и назначение

Панели оператора PRO-Screen обладают широкими коммуникационными возможностями. Устройства оснащены стандартными интерфейсами RS-232/485/422 и Ethernet для интеграции в системы АСУ ТП, а также портами USB-Host и USB-Slave для подключения USB-устройств, расширения памяти и загрузки/выгрузки данных. Есть возможность архивирования данных на SD-карту.

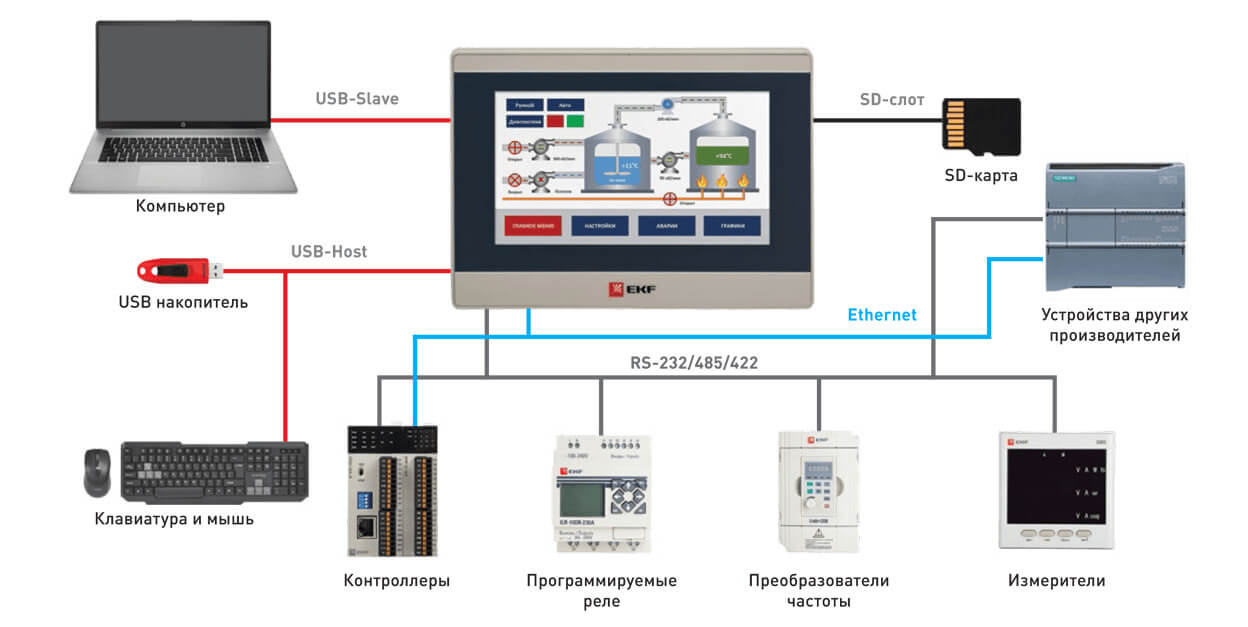

Сенсорные панели оператора EKF PRO-Screen RSC-7E и RSC-10E возможности и значение

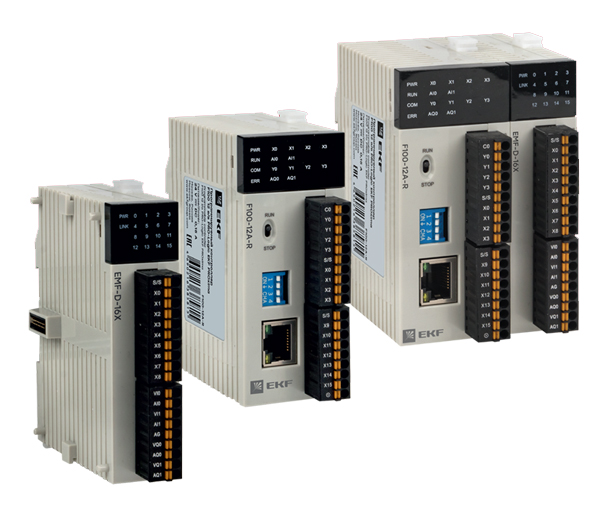

ПЛК PRO-Logic

Для автоматического выполнения логических операций любой сложности по программе, заданной технологом рекомендуем использовать программируемые логические контроллеры (ПЛК) PRO-Logiс.
ПЛК применяются во всех отраслях промышленности для автоматизации различных технологических систем: водоподготовка, водоотведение, вентиляция, кондиционирование, отопление, управление станками, конвейерами и другим оборудованием.



Программное обеспечение панелей оператора

Для программирования и настройки панелей оператора PRO-Screen используется бесплатное программное обеспечение PRO-Screen master. Использование PRO-Screen master позволяет создавать системы диспетчеризации в таких формах, как:
  • Графические мнемосхемы;
  • Журналы технологических и аварийных событий;
  • Аналитические отчеты за требуемый период;
  • Линии тренда текущих и архивных параметров.

Мнемосхемы
  Журналы

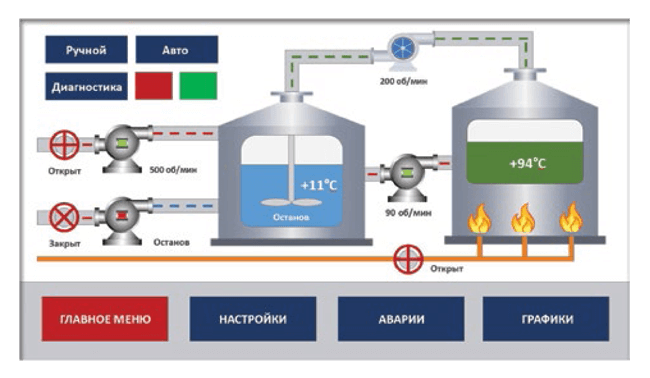

Сенсорные панели оператора EKF PRO-Screen RSC-7E и RSC-10E мнемосхемы

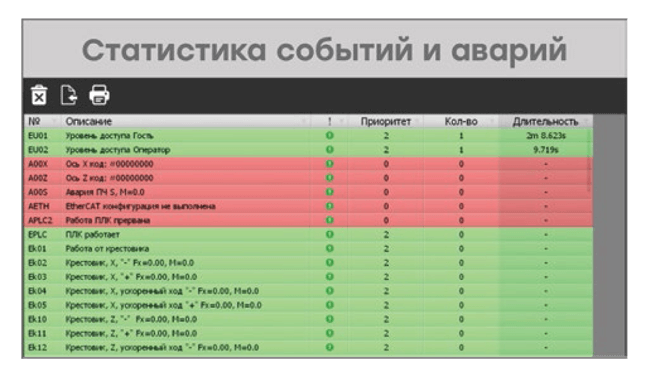

  Сенсорные панели оператора EKF PRO-Screen RSC-7E и RSC-10E журналы
Отчеты

Тренды

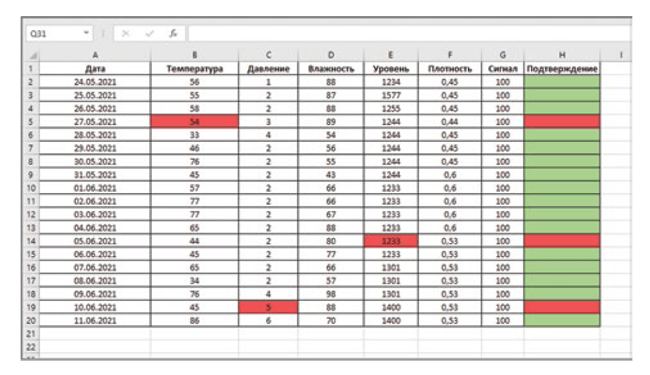

Сенсорные панели оператора EKF PRO-Screen RSC-7E и RSC-10E отчёты

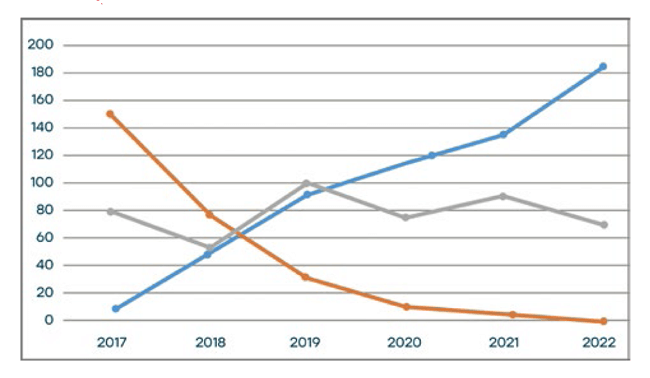

  Сенсорные панели оператора EKF PRO-Screen RSC-7E и RSC-10E тренды


Особенности и преимущества

  • Резистивный TFT LCD-дисплей;
  • Размеры экрана 4,3”, 7”, 10,1” и 15,6”;
  •  Интерфейсы RS-232/485/422 (Modbus RTU, Modbus ASCII);
  • Интерфейс Ethernet (Modbus TCP);
  • Порт для SD-карты + USB-порты (Slave и Host);

  • Встроенные часы реального времени (RTC);
  • Степень пылевлагозащиты IP65;
  • Бесплатная программа для создания проектов PRO-Screen master;
  • Встроенный симулятор для отладки проекта Защита проекта паролем.


Расшифровка обозначения

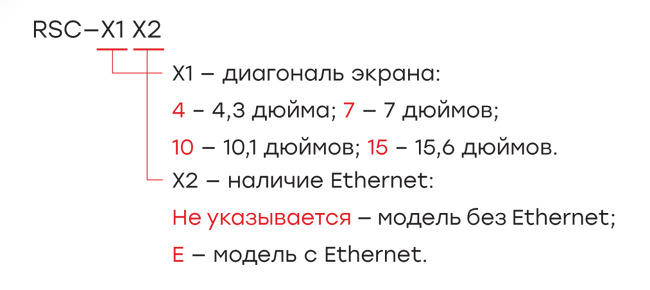

Расшифровка и обозначения сенсорных панелей оператора EKF PRO-Screen RSC-7E и RSC-10E


Ассортимент

Артикул Наличие Экран COM-порты Ethernet
RSC-4

4,3”
COM1: RS232/RS485/RS422
Нет
RSC-7

7”
COM1/СOM3: RS232/RS485/RS422
COM2: RS485
Нет
RSC-7E
Поступление 10.10.2022 г. 7”
Есть
RSC-10E
Поступление 10.10.2022 г.
10,1”
Есть
RSC-15E

15,6”
COM1/COM3: RS232/RS485/RS422
COM2: RS485/RS422
Есть


Габаритные размеры

RSC-7 и RSC-7E

RSC-10E

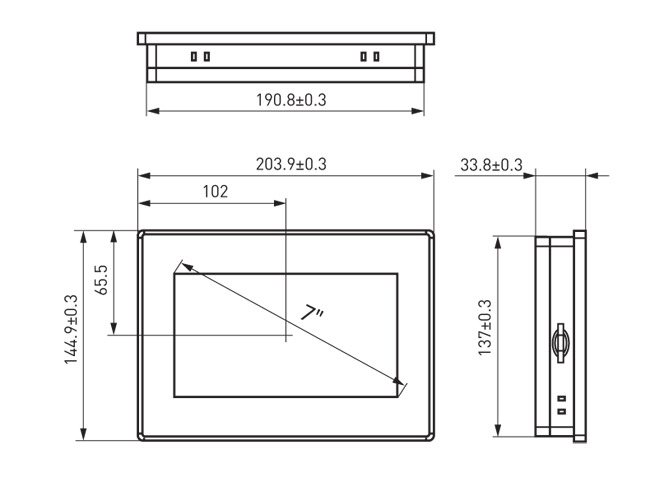

Габаритные размеры RSC-7 и RSC-7E

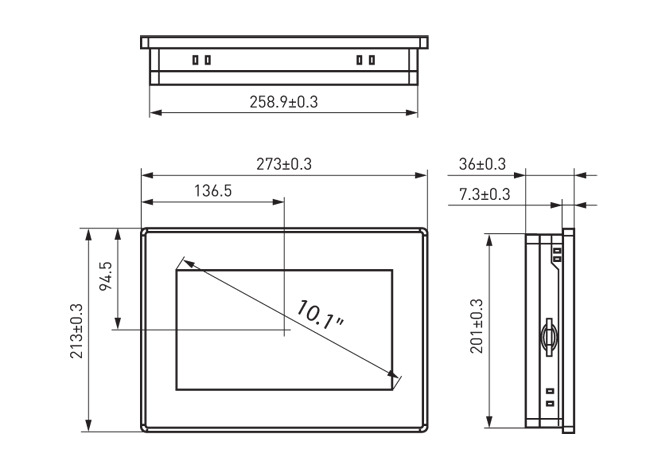

Габаритные размеры RSC-10E


Технические характеристики

Параметр Значение
  RSC-7
RSC-7E
RSC-10E
Аппаратные характеристики
Процессор
600MHz ARM Cortex-A8
Flash-память
128 Мб
Оперативная память
128 Мб
Часы реального времени (RTC)
Встроенные
Дисплей
Подсветка LED
Разрешение
1024×600
Яркость
400 кд/м2
Время наработки на отказ подсветки, не менее
50 000 ч при температуре 25 °C
Разъемы и интерфейсы
COM-порты
COM1/COM3:RS232/RS485/RS422
COM2:RS485
Ethernet
Нет
10M/100M
Поддерживаемые протоколы
Modbus RTU (Master/Slave),
Modbus ASCII (Master)
Modbus RTU (Master/Slave),
Modbus ASCII (Master),
Modbus TCP (Master/Slave)
USB Device
1хUSB Slave 2.0, 1хUSB Host 2.0
Порт для SD-card
Есть
Питание
Тип питающего напряжения
Постоянное 24 В
Диапазон
9…28 В
Потребление, не более
7 Вт
10 Вт
Общие характеристики
Степень защиты корпуса по ГОСТ 14254-2015 IP65 с лицевой стороны
IP20 со стороны разъемов
Рабочая температура
0…50 °C
Рабочая влажность 10…90 % (без конденсации)
Температура хранения –20…+60 °C
Материал корпуса
ABS+PC
Масса
0,56 кг
0,92 кг



Предлагаем со склада в Москве источники питания на 24В постоянного тока и ИБП (DC UPS):

Производитель Артикул Описание Uвых
Iвых
Источники питания 24В EKF
EKF
dr-120w-24
Однофазный блок питания EKF PROxima, вход 230B AC, выход 24В DC,
номинальный ток 5А, мощность 120Вт, IP20.
24 5
dr-60w-24
Однофазный блок питания EKF PROxima, вход 230B AC, выход 24В DC,
номинальный ток 2,5А, мощность 60Вт, IP20.
24 2,5
dr-75w-24
Однофазный блок питания EKF PROxima, вход 230B AC, выход 24В DC,
номинальный ток 3,2А, мощность 75Вт, IP20.
24 3,2
drp-240w-24
Однофазный блок питания EKF PROxima, вход 230B AC, выход 24В DC,
номинальный ток 10А, мощность 240Вт, IP20.
24 10
mpsu-155w-24
Блок питания 24В с функцией ИБП EKF PROxima, MPSu-155W-24.
24/24 5
Источники питания 24В Siemens

Siemens
6EP1333-1LB00
SITOP PSU100L 24 V/5 A, стабилизированный блок питания,
вход: ~120/230 В, ВЫХОД: =24 В/5 A.
24 5
6EP1931-2DC42
SITOP DC UPS, модуль ИБП 24В/6A с портом USB без напр.,
вход: =24В/6.85A, выход: =24В/6A.
24/24 6
6EP3331-6SB00-0AY0
LOGO!POWER 24 V / 1.3 A, стабилизированный блок питания,
вход: ~100-240 В, выход: =24 В / 1.3 A.
24 1,3
6EP3333-6SB00-0AY0
Стабилизированный блок питания LOGO!POWER 24 V / 4 A ,
вход: 100-240 V AC выход: 24 V / 4 A DC.
24 4
6EP3334-7SB00-3AX0
SITOP, стабилизированный блок питания PSU6200 24 V/10 A,
вход: ~120/230 В, выход: =24 В/10 A, с диагностическим интерфейсом.
24 10
6EP7133-6AB00-0BN0
SIMATIC ET 200SP PS 24V / 5A Стабилизированный источник питания,
Вход: 120/230 В, Выход переменного тока: 24 В постоянного тока / 5 А.
24 5
6EP7133-6AE00-0BN0
SIMATIC ET 200SP PS 24V/10A Стабилизированный блок питания,
входное напряжение: 120/230 V AC выход: 24 V DC/10 A.
24 10
ИБП (DC UPS) Phoenix Contact
Phoenic Contact
2320225
Источник бесперебойного питания QUINT-UPS с технологией IQ 24 В/10 A.
В любое время выдает информацию касательно уровня заряда,
оставшегося времени работы и срока службы аккумуляторного модуля,
повышая таким образом степень готовности оборудования.
24/24 10
2907066
ИБП QUINT4-UPS с IQ Technology, монтаж на несущую рейку,
вход: 24 В DC, выход: 24 В DC / 10 А, зарядный ток: 3 А.
24/24 10
Источники питания 24В BLOCK
BLOCK PC-1824-480-0
Электронный защитный выключатель с активным ограничением тока,
вхoдное напряжение 24 В DC, выходное напряжение 24 В DC,
выходной ток 6x8 A, 8 выходных каналов, LED-индикация зеленого,
красного и оранжевого цвета, пружинные клеммы, монтаж на DIN-рейку, IP20.
24 6 х 8 кан.
PEL 230/24-2,5
Однофазный стабилизированный импульсный источник питания постоянного тока,
вхoдное напряжение 100-240 В АС, выходное напряжение 24 В DC ±2 %,
выходной ток 2.5 A, LED-индикация зеленого цвета, пружинные клеммы,
монтаж на DIN-рейку, IP20.
Необходима защита источника питания внешними предохранителями.
24 2,5
PEL 230/24-4
Однофазный стабилизированный импульсный источник питания постоянного тока,
вхoдное напряжение 100-240 В АС, выходное напряжение 24 В DC ±2 %,
выходной ток 4 A, LED-индикация зеленого цвета, пружинные клеммы,
монтаж на DIN-рейку, IP20.
Необходима защита источника питания внешними предохранителями.
24 4
PEL-0124-025-0
Однофазный стабилизированный импульсный источник питания,
вхoдное напряжение 100-240 В АС, выходное напряжение 24 В DC,
выходной ток 2,5 A, LED-индикация зеленого цвета, пружинные клеммы,
монтаж на DIN-рейку, IP20.
24 2,5
PM-0124-010-0
Однофазный стабилизированный импульсный источник питания постоянного тока
в пластиковом корпусе, вхoдное напряжение 100-240 В АС,
выходное напряжение 24 В DC, выходной ток 1 A, LED-индикация зеленого цвета,
пружинные клеммы, монтаж на DIN-рейку, IP20.
21 1


Разместить заказ или получить консультацию
