Реле контроля трехфазного напряжения

Реле контроля трехфазного напряжения

Реле контроля трехфазного напряжения обеспечивает защиту электрооборудования, работающего в сетях переменного трехфазного напряжения.

Компания Finder представляет новинку 70.42.8.400.2032 — электронное контрольное реле для трехфазных сетей с номинальным напряжением 380-415 В АС. Прибор имеет модульный корпус, шириной 35мм, с расположенными на лицевой панели цветными светодиодами, для визуального контроля состояния реле.

Данное устройство имеет 2 перекидных контакта по 8 А и обеспечивает мониторинг параметров:

  • пониженное напряжение;
  • диапазон между пониженным и повышенным напряжением (режим «окно»);
  • обрыв фазы;
  • чередование фаз;
  • асимметрия фаз;
  • контроль нейтрали (нулевого провода).

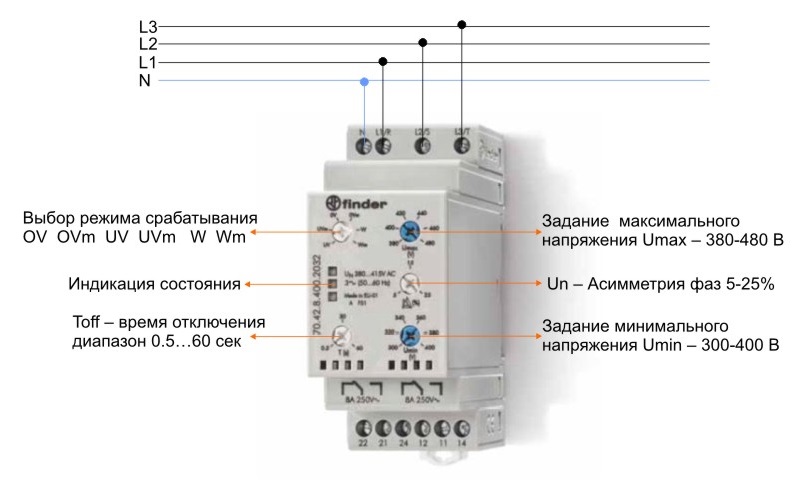

Установка параметров
реле контроля трехфазного напряжения 70.42.8.400.2032

OVm — повышенное напряжение, с памятью тревог

UV — пониженное напряжение

UVm — пониженное напряжение, с памятью тревог

W — диапазон между пониженным и повышенным напряжением

Wm — диапазон между пониженным и повышенным напряжением, с памятью тревог

Пример подключения
схема подключения реле контроля трехфазного напряжения
Технические характеристики
Характеристики контактов
Материал контактов AgNi
Конфигурация контактов 2 CO (SPDT)
Номинальный ток 6
Номинальное напряжение/
максимальное, В АС
250/400
Характеристики питания
Номинальное напряжения сети
UN, В АС (50/60 Гц)
380-415
Технические параметры
Задержка отключения, с 0,5
Время блокировки включения, с 0,5
Категория защиты IP20
Диапазон температур, °С −20... +60

Функции срабатывания

— Когда напряжение выходит за установленные пределы, выходное реле размыкается с задержкой времени Тoff, а при возврате напряжения в установленные пределы:

  1. Если установлена функция OV, UV или W — «без памяти тревог», реле замыкается без запоминания предыдущего события.
  2. Если установлена функция OVm, UVm, Wm — «с памятью тревог», реле остается открытым до сброса, для этого нужно выключить и включить электропитание или повернуть переключатель функций в соседнее положение и затем вернуть его в исходное положение.

— В случае обрыва нейтрали реле размыкается без временной задержки. Если пропавшая нейтраль вновь находится, выходное реле замыкается незамедлительно.

— В случае, если асимметрия (Umax ‐ Umin)/UN выше заданного значения, реле размыкается с задержкой времени Toff. Если асимметрия возвращается в заданные пределы (%), (с фиксированным гистерезисом ~ 2%), выходное реле замыкается с задержкой блокировки включения.
