Реле Finder для печатного монтажа

Содержание обзора:



Реле Finder 34

Ультратонкие, ширина 5 мм, контакты не содержат кадмий.

Реле, предназначенные для монтажа на печатных платах непосредственно пайкой либо посредством розетки (цоколя) PCB серии 93.11. Кроме того, реле 34-й серии могут быть установлены в розетки серии 93.6. для монтажа на 35 мм профиль. Такой способ монтажа позволяет использовать реле 34 серии в качестве интерфейсных реле в выходных цепях логических контроллеров.


Электромеханические реле Finder 34.51

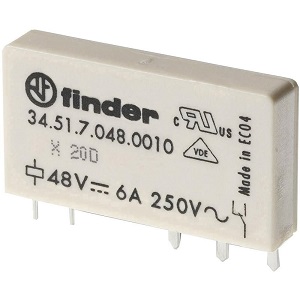

Finder 34.51

Характеристики контактов
Конфигурация контактных групп
1 переключающий контакт или нормально открытый
Номинальный ток, А
6
Номинальное напряжение, В
250
Номинальная нагрузка (230В~) AC15, BA
300
Номинальная нагрузка AC1, BA
1500
Допустимая мощность однофазного двигателя при напряжении 230В, кВт
0,185
Материал контактов
AgNi
Характеристики катушки
Номинальное напряжение (UН), В
5-12-24-48-60
Номинальная мощность , Вт
0,17
Напряжение удержания, В
0,4UН
Технические параметры
Механическая долговечность, циклов
107
Внешняя температура, 0С
-40…+85

Твердотельные (полупроводниковые) реле Finder 34.81

Высокое быстродействие и абсолютная бесшумность при коммутации нагрузок.

Finder 34.81

Характеристики выходной цепи
Конфигурация контактных групп
1 нормально открытый
Номинальный ток, А
2
Номинальное напряжение, В
24- пост.ток/ 240 – переменный ток
Характеристики входной цепи
Номинальное напряжение (UН), В
5-12-24-60
Номинальная мощность , Вт
0,035-0,087-0,17-0,18
Ток управления, мА
7 – 7,2 – 7 - 3
Технические параметры
Время вкл./выкл., мс
0,1/0,6 (24VDC) – 12/12 (240VAC)
Внешняя температура, 0С
-20…+60

Формирование заказных кодов электромеханических реле (EMR)

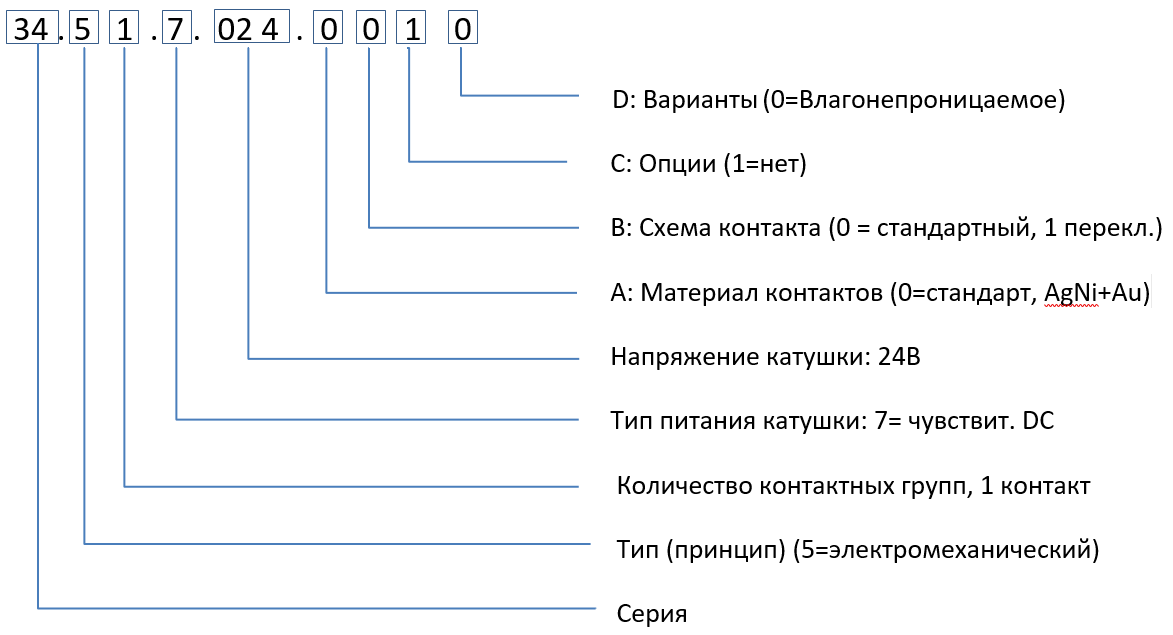

Формирование заказных кодов электромеханических реле (EMR)


Формирование заказных кодов твердотельных реле (SSR)

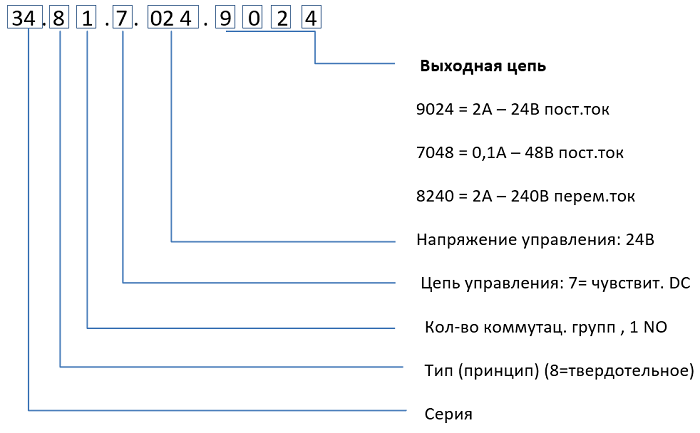

Формирование заказных кодов твердотельных реле (SSR)


Розетки для реле Finder

Розетки c винтовыми клеммами, монтаж на 35 мм рейку, ширина 6,2 мм. Подключение 16 –полюсными перемычками.

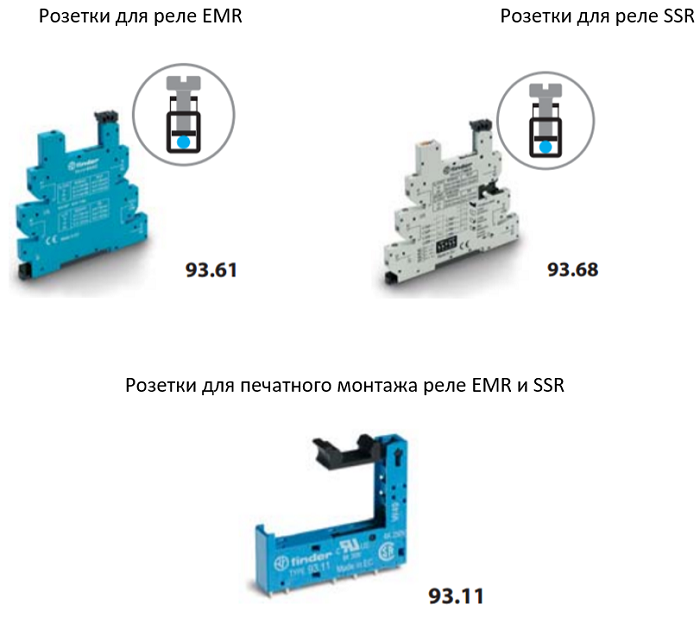

Розетки для реле Finder


Реле Finder 40

Реле 40-й серии являются наиболее популярными благодаря надежности, конструктивным особенностям и относительно низкой стоимости. Их с успехом применяют в схемах с «релейной логикой», а также в качестве промежуточных и интерфейсных реле.

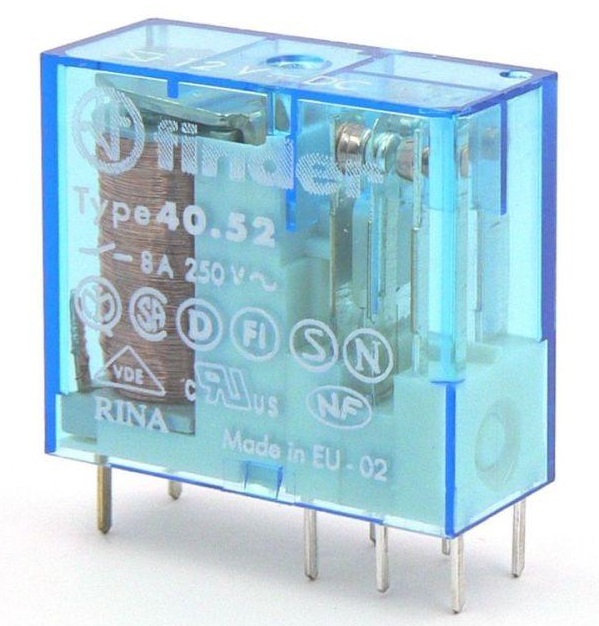

Finder 40.52Шаг выводов – 5 мм.

Две группы переключающих контактов, не содержащих кадмий, ток 8 А.

Варианты катушки управления: 1) постоянный ток – стандартная или высокой чувствительности; 2) переменный ток.

Монтаж в розетки 95 серии на печатной плате или на 35 мм профиле, подключение проводов с помощью винтовых, пружинных и «push-in» клемм.

Применение модулей 86.30 позволяет преобразовать обычное реле в реле времени, а модули серии 99 добавляют функциональности за счет световой индикация наличия напряжения управления на выводах катушки и возможности подавления электромагнитного импульса в момент коммутации.

Характеристики контактов
Конфигурация контактных групп
2 переключающих контакта
Номинальный ток, А
8
Номинальное напряжение, В
250
Номинальная нагрузка (230В~) AC15, BA
400
Номинальная нагрузка AC1, BA
2000
Допустимая мощность однофазного двигателя при напряжении 230В, кВт
0,3
Материал контактов
AgNi
Характеристики катушки
Номинальное напряжение (U2), В 50Гц (AC)  6-12-24-48-60-110-120-230-240
Пост.ток (DC)  5-6-9-12-18-24-28-36-48-60-90-110-125
Номинальная мощность , AC/DC/DC чувст., ВА/Вт/Вт
1,2/0,65/0,5
Напряжение удержания, AC/DC, В  0,8 UН /0,4UН
Технические параметры
Механическая долговечность, циклов  107
Внешняя температура, 0С  -40…+85

Формирование заказных кодов

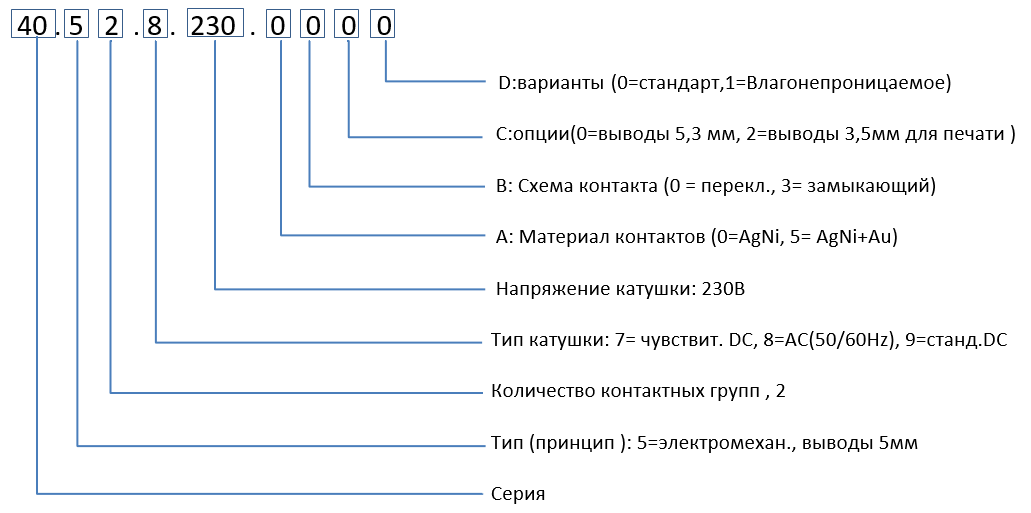

Формирование заказных кодов реле Finder 40


Аксессуары

Розетки серии 95 для реле серии 40
Finder 95.05
Розетка (цоколь) с винтовыми клеммами
95.03 – для реле 40.31 (шаг выводов 3,5 мм)
95.05 – для реле 40.51 , 40.52, 40.61 (шаг выводов 5,0 мм)
Верхние клеммы – контакты
Нижние клеммы – катушка
Монтаж на 35мм профиль (рейку).
Finder 95.P5
Розетка с клеммами с пружинными клеммами Push-in – быстрый монтаж проводов
95.Р3 – для реле 40.31 (шаг выводов 3,5 мм)
95.Р5 – для реле 40.51 , 40.52, 40.61 (шаг выводов 5,0 мм)
Верхние клеммы – контакты
Нижние клеммы – катушка
Монтаж на 35мм профиль (рейку).
Finder 95.13.2
Розетка РСВ (пайка на печатную панель)
- 95.13.2 – для реле 40.31 (шаг выводов 3,5 мм)
- 95.15.2 – для реле 40.51 , 40.52, 40.61 (шаг выводов 5,0 мм)
Модульные таймеры серии 86
Finder 86.30
Шкала времени: 0,05с…100 час
Функции: AI – задержка включения после подачи напряжения;
DI – интервалы, задержка размыкания после подачи напряжения
Модули индикации и защиты
Finder 99.02  Модули 99-й серии, световая индикация и подавление электромагнитного импульса

Реле Finder 43

Finder 43.41Розетка Finder 95.23Реле 43.41 с одним переключающим контактом (CO), ток активной нагрузки до 10 А, номинальная нагрузка категории АС15 при 230VAC составляет 500 ВА.
Стандартный материал контакта - сплав AgNi.
Напряжение управления катушки пост. тока, В: 3-6-9-12-18-24-36-48.
Номинальная мощность потребления катушки, Вт: 0,25.
Монтаж – непосредственно на печатную панель либо установка в розетку РСВ 95.23.


Формирование заказного кода

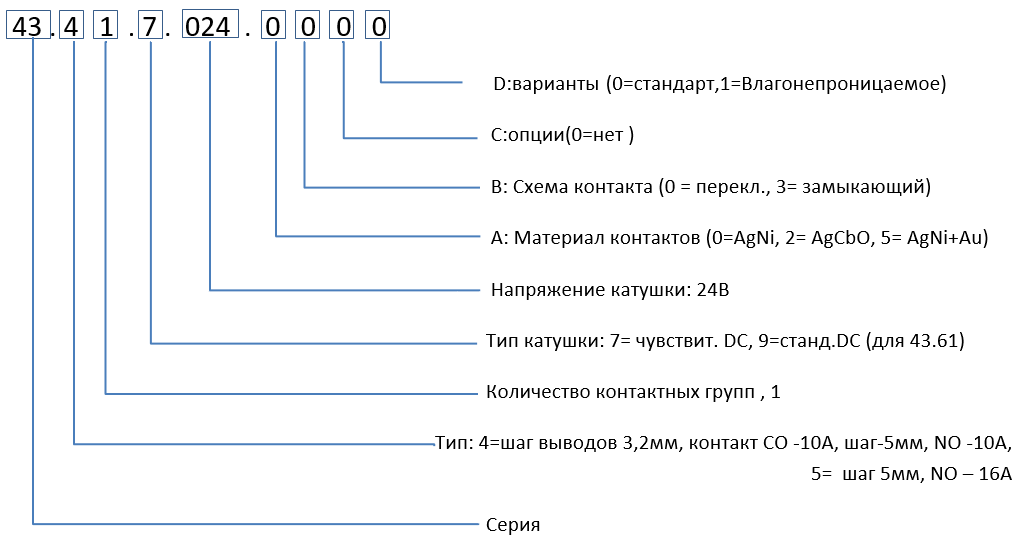

Формирование заказного кода реле Finder 43
