Гибкие контрольные кабели с ПВХ оболочкой

Данный обзор включает в себя кабели Helukabel с ПВХ — оболочкой. Наиболее часто такого рода кабели используются в таких сферах как машиностроение, станкостроение, ленточных и конвейерных транспортерах и поточных линиях.

Также кабели с такой оболочкой часто используют в качестве управляющих кабелей в регулирующих и управляющих приборах. Почти все кабели данной серии обладают экранирующей оплеткой, что позволяет осуществлять передачу всех сигналов без помех.


Контрольный кабель F-CY-JZ

Гибкие кабели, с медной экранирующей оплеткой, внешняя оболочка серого цвета, ЭМС

Гибкие кабели этой серии используются при средних механических нагрузках в свободном движении без растягивающих усилий и в качестве контрольных кабелей в управляющих и регулирующих устройствах, в машино- и станкостроении, вычислительной технике, системах отопления, в приборостроении, а в качестве сигнальных кабелей — в электронике. Могут применяться в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе. Вместо дорогой внутренней PVC-оболочки применяется стабилизирующая разделительная пленка между пучком жил и оплеткой. Она существенно уменьшает внешний диаметр, что приводит к сокращению радиусов изгиба, снижению веса и т.п. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Идеальный помехозащищенный кабель управления для указанных выше целей применения.

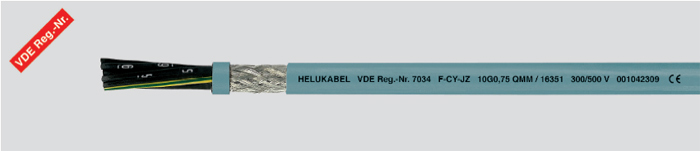

Контрольный кабель F-CY-JZ

Характеристики F-CY-JZ

Пределы допустимой температуры при монтажных изгибах от — 58ºС до +80ºС
неподвижно: от —40ºC до +80ºС
Номинальное напряжение U0/U 300/500 В
Минимальный радиус изгиба кабеля при фиксированной прокладке прибл. 10 x диаметр кабеля
Устойчивость к воздействию ионизирующего излучения до 80×106 сДж/кг (до 80 Мрад)
Изоляция из специального ПВХ-пластиката, соответствующие стандарту

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
16378 12G1 метр 11,2
16360 25G0,75 метр 15,1
16371 3G1 метр 6,7
16394 3G1,5 метр 7,4
16346 4G0,75 метр 6,9
16395 4G1,5 метр 8,1
16424 4G4 метр 11,5
16347 5G0,75 метр 7,4
16344
(без желто-зелёной жилы)
2×0,75 метр 6,1


Контрольный кабель Y-CY-JZ

Гибкий кабель, с медным экраном, ЭМС

Данный кабель используется при средних механических напряжениях со свободным движением без растягивающего напряжения и принудительных перемещений в качестве управляющих кабелей в управляющих и регулирующих приборах, в станкостроении, в инструментальном производстве, в вычислительной технике, а также для передачи сигналов в электронике. Данный кабель можно использовать в сухих помещениях. Нельзя применять на открытом воздухе. Плотность экрана обеспечивает отсутствие помех при передаче сигналов и импульсов. Внутренняя ПВХ-оболочка повышает устойчивость кабеля к механическим нагрузкам. Хорошая защита от помех.

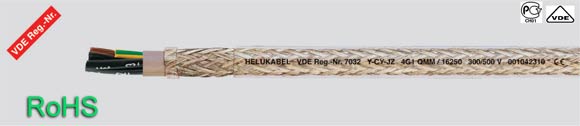

Контрольный кабель Y-CY-JZ

Характеристики Y-CY-JZ

Пределы допустимой температуры при изгибах: от — 5ºC до +80ºC
в неподвижном состоянии: от —40ºC до +80ºC
Номинальное напряжение U0/U 300/500 В
Испытательное напряжение 4000 В
Сопротивление изоляции не менее 20 Мом x км
Минимальный радиус изгиба 10 x кабеля 1
Сопротивление проводника согласно DIN VDE 0295

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
16225 4G0,75 метр 8,3
16273 4G1,5 метр 9,6
16275 7G1,5 метр 12,1
16297 7G2,5 метр 15,0


Контрольный кабель F-CY-OZ (LiY-CY)

Гибкие, с медной экранирующей оплеткой (витая многопроволочная жила, ПВХ-изоляция жил, медная экранирующая оплетка, ПВХ—оболочка), ЭМС

Данные кабели хорошо подходят для использования в качестве кабелей для передачи данных в различных управляющих технологиях, в станкостроительной и машиностроительной промышленности, а также в компьютерной технике в качестве сигнальных кабелей для разветвления электронной аппаратуры. Плотная экранирующая оплетка кабеля позволяет осуществлять передачу всех сигналов, в том числе и импульсных, практически без помех.

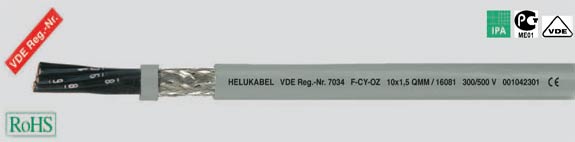

Контрольный кабель F-CY-OZ (LiY-CY)

Характеристики F-CY-OZ (LiY-CY)

Диапазон температур при изгибах от — 5ºС до +80ºС
в неподвижном: от —40ºC до +80ºС
Номинальное напряжение U0/U 300/500 В
Сопротивление изоляции не менее 20 МОм x км
Минимальный радиус изгиба кабеля прибл. 10 x диаметр кабеля

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
16051 2×1 метр 6,0
16077 4×1,5 метр 8,2


Контрольный кабель JZ-HF-CY

Сверхгибкий кабель, экранированный кабель управления для цепей передачи энергии, ЭМС

Применяется во всех типах оборудования, например, роботах, подвижном оборудовании, где необходимо постоянно обеспечивать подвижность. Данный экранированный кабель подходит для передачи информационных сигналов при наличии внешних помех в приборостроении и машиностроении.

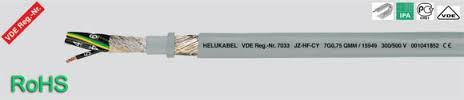

Контрольный кабель JZ-HF-CY

Характеристики JZ-HF-CY

Диапазон температур при изгибах от — 5ºС до +80ºС
в неподвижном: от —40ºC до +80ºС
Номинальное напряжение U0/U 300/500 В
Сопротивление изоляции не менее 20 МОм x км
Минимальный радиус изгиба кабеля прибл. 10 x диаметр кабеля

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
15946 3G0,75 метр 7,8
15947 4G0,75 метр 8,3
15934 7G0,5 метр 9,6
15945
(без желто-зелёной жилы)
2×0,75 метр 7,3


Контрольный кабель JZ-600-Y-CY

Гибкий,0,6/1 кВ, с цифровой маркировкой жил, медный экран

Монтажный провод из ПВХ для применения в металлообрабатывающем оборудовании, ленточных и конвейерных транспортерах, поточных линиях, кондиционирующего оборудования, сталепрокатных и металлургических предприятиях.

Используется при средних механических нагрузках в гибких, подвижных конструкциях без растягивающих усилий и принудительных направляющих в сухих, влажных и мокрых помещениях, а также на открытом воздухе. Запрещается укладка в земле или воде. Желто-зеленый защитный провод расположен снаружи. Внешнее покрытие из специального ПВХ, устойчиво к УФ-облучению. Высокая плотность экрана гарантирует бесперебойную передачу сигналов и импульсов.

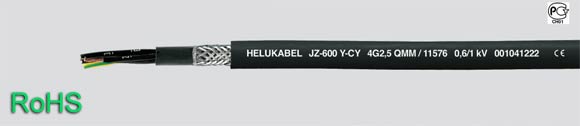

Контрольный кабель JZ-600-Y-CY

Характеристики JZ-600-Y-CY

Диапазон температур при изгибах от — 5ºС до +80ºС
в неподвижном: от —40ºC до +80ºС
Номинальное напряжение U0/U 600/ 1000В
Сопротивление изоляции не менее 20 МОм x км
Минимальный радиус изгиба кабеля прибл. 10 x диаметр кабеля

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
11517 3G1 метр 9,8
11518 4G1 метр 10,8
11576 4G2,5 метр 13,4
11492 5G0,75 метр 10,8
11549 5G1,5 метр 13,3
11489
(без желто-зелёной жилы)
2×0,75 метр 8,7


Контрольный кабель OZ-BL-CY

Гибкий кабель с голубой оболочкой, для искробезопасных установок

Применяются для искробезопасных установок как информационные кабели в управляющих схемах, приборах и машиностроении. Простая оболочка из ПВХ заменена сепаратором из фольги, что значительно уменьшило общий диаметр кабеля, радиус изгиба и общий вес. Высокий процент экранирования надежно защищает кабель от внешних помех.

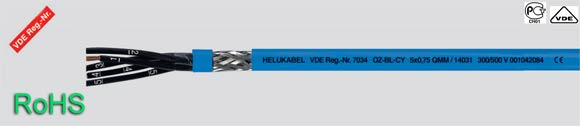

Контрольный кабель OZ-BL-CY

Характеристики OZ-BL-CY

Диапазон температур при изгибах от — 5ºС до +80ºС
в неподвижном: от —30ºC до +80ºС
Номинальное напряжение U0/U 300/ 500 В;
Сопротивление проводника(импеданс) макс. 250 Ом/км
Цвет изоляции жил черный, с белыми цифрами
Кабель из специального ПВХ пластиката для взрывобезопасных областей применения, соответствующий DIN VDE 0165 раздел 1, EN 60079-14, IEC 60079-14, nap. 12.2.2.6.

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
14028 2×0,75 метр 5,7
