Кабели передачи данных HELUKABEL

кабель передачи данных HELUKABEL.jpg

Кабели перечисленные в этом обзоре, используются в качестве контрольных и сигнальных кабелей для передачи цифровых и аналоговых сигналов. Такие кабели применяются в управляющих и измерительных электронных устройствах, а также в компьютерных системах.

Широко используются в электронной промышленности, при производстве и установке компьютеров, в системах управления. Другими словами, применение во всех областях, требующих передачи данных на минимально возможном уроне (компьютеры и контрольная аппаратура). Благодаря малому внешнему диаметру идеально подходят для подключения к миниатюрным разъемам.

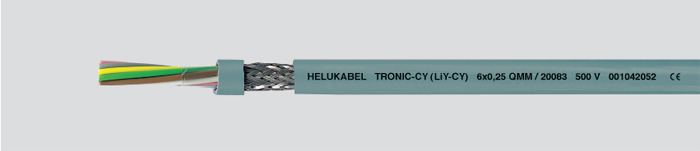

Кабели передачи данных TRONIC-CY (LiY-CY)

Гибкие экранированные, с цветной маркировкой жил, свитая многопроволочная жила, медная экранирующая оплетка, ПВХ — изоляция жил и оболочки.

Основная цель использования кабелей TRONIC-CY это обеспечение бесперебойной передачи данных и сигналов. Рекомендуется использовать для прокладки в сухих помещениях и избегать размещения на открытом воздушном пространстве. Данные кабели безгалогеновые, имеют медный экран и разметку метража. Благодаря малому внешнему диаметру TRONIC-CY достаточно часто используют для миниатюрных разъемов.

Для оптимизации свойств электромагнитной совместимости рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

Кабели передачи данных TRONIC-CY (LiY-CY)

Характеристики TRONIC-CY (LiY-CY)

Пределы допустимой температуры при монтажных изгибах от −5°С до +80°С
в неподвижном состоянии от −40°С до +80°С
Номинальное напряжение 0,14 мм2 350 В
≥ 0,25 мм2 500 В
Минимальный радиус изгиба кабеля 10 х диаметр кабеля
Устойчивость к излучению до 80×106 кДж/кг (до 80 Мрад)
Кабели с изоляцией из специального ПВХ-пластиката, соответствующие DIN VDE 0245 и 0812

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
20056 2×0,34 метр 4,8
16002 2×0,5 метр 5,4
16026 2×0,75 метр 6,2
16475 2×1 метр 6,5
20057 3×0,34 метр 5,1
16003 3×0,5 метр 5,8
16027 3×0,75 метр 6,4
16476 3×1 метр 6,9
20058 4×0,34 метр 5,6
16004 4×0,5 метр 6,4
16502 4×1,5 метр 8,7
20061 8×0,34 метр 7,1

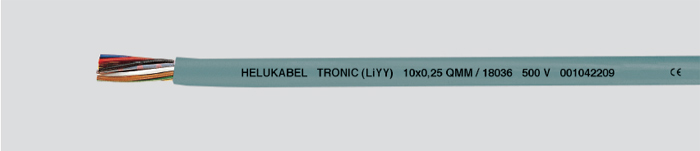

Кабель передачи данных TRONIC (LiYY)

Гибкие кабели с цветовой маркировкой жил, витая многопроволочная жила, ПВХ — изоляция жил и оболочки.

Кабель часто применяется в сухих и влажных помещениях, не предназначен для прокладки на открытом воздухе. Особенно целесообразно его использование в инструментальной и машиностроительной промышленности, а также в тех областях, где необходимы кабели управления и сигнальные кабели минимально возможного внешнего диаметра. Также область применения включает в себя приборостроение, электронику, вычислительные системы, весовые устройства, системы измерений и контроля.

Кабель передачи данных TRONIC (LiYY)

Характеристики TRONIC (LiYY)

Температурный диапазон подвижно от −5 °C до +80 °C
стационарно от −40 °C до +80 °C
Максимальное рабочее напряжение (не для использования в силовых цепях 0,14 мм² = 350 В
≥ 0,25 мм² = 500 В
Испытательное напряжение до 0,25 мм² 1200 В
от 0,34 мм² 2000 В
Сопротивление изоляции мин. 20 МОм x км
Минимальный радиус изгиба подвижно 7,5x Ø кабеля
стационарно 4x Ø кабеля

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
18063 8X0.34 метр 6,3
18064 10X0.34 метр 7,2

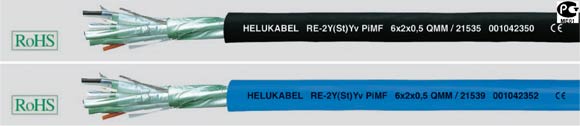

Кабель передачи данных RE-2Y(St)Yv PIMF

Кабель для ЭВМ, экранированный с усиленной внешней оболочкой

Кабели RE-2Y(St)Yv PIMF наиболее часто применяются в системах обработки данных и при управлении процессами. Экранированные пары защищены статическим экраном от внешних электрических полей. Возможна передача сигналов на большие расстояния. Прокладка осуществляется в сухих и влажных помещениях, на открытом воздухе и в земле. Доступны в двух цветовых вариантах оболочки (синяя и чёрная). Кабели с синей оболочкой используются при взрывоопасных средах.

Кабель передачи данных RE-2Y(St)Yv PIMF

Характеристики RE-2Y(St)Yv PIMF

Сопротивление провода 0,5 мм2: макс. 39,2 Ом/км
1,3 мм2: макс. 14,2 Ом/км
Температурный диапазон при изгибах от −5°С до +50°С
в неподвижном состоянии от −40°С до +70°С
Рабочее напряжение макс. 300 В
Испытательное напряжение жила/жила 2000 В
жила/экран 1000 В
Сопротивление изоляции не менее 5 гОм х км
— Минимальный радиус изгиба около 7,5 х диаметр кабеля
Специальная полиэтиленовая изоляция жил

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм Цвет
20115 2X2X0,5 метр 12,0
20116 4X2X0,5 метр 12,7
20117 8X2X0,5 метр 14,9
20100 2×2x0,5 метр 10,2
20101 4×2x0,5 метр 11,0
20102 8×2x0,5 метр 13,8

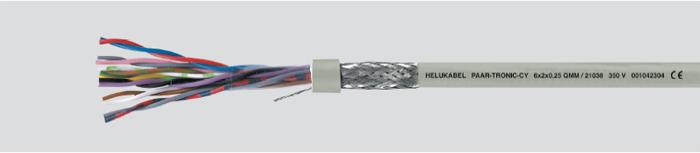

Кабель передачи данных PAAR-TRONIC-CY

Гибкий экранированный кабель, с цветовой маркировкой

Используются для передачи сигналов и управления на установках , подверженных влиянию помех, в сухих помещениях , в помещениях со средней и высокой степенью влажности , при этом не предусмотрено их применение на открытом воздухе . Плотная экранирующая оплетка подавляет помехи на параллельных кабелях. Медная оплетка часто служит для заземления. Парная скрутка обеспечивает малую восприимчивость к наводкам.

Кабель передачи данных PAAR-TRONIC-CY

Характеристики PAAR-TRONIC-CY

Специальный ПВХ-кабель для передачи данных в электронных управляющих приборах, соответствующий DIN VDE 0812 и 0814
Температурный диапазон при изгибах от −5°С до +80°С
в неподвижном состоянии от −30°С до +80°С
Номинальное напряжение 350 В (не для питающих цепей)
Напряжение пробоя не менее 2400 В
Сопротивление изоляции не менее 200 МОм х км

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
19970 1×2x0,34 метр 5,4
17001 2×2x0,5 метр 7,8
17012 2×2x0,75 метр 8,2
17014 4×2x0,75 метр 9,2
