Обзор кабеля HELUKABEL

HELUKABEL

Кабели HELUKABEL отвечают высоким стандартам качества и сохраняют свои свойства даже при суровых условиях эксплуатации. Благодаря широкому ассортименту находят применения в различных отраслях промышленности: металлургии, машиностроении, нефтехимии, газовой отрасли, автомобилестроении, пищевой промышленности и т.д.

Правильно подобранный кабель снижает риск возникновения перегрева, короткого замыкания, пожара и выхода из строя оборудования. Для упрощения выбора необходимого кабеля HELUKABEL разделяют свою продукцию по областям применения и характерным свойствам.


JZ-500 и JZ-600

Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, системах кондиционирования воздуха и в сталелитейном производстве. Применяются в сухих и влажных помещениях, не предназначены для прокладки на открытом воздухе. PVC-оболочка гарантирует повышенную гибкость кабеля для оптимального и быстрого монтажа.

Кабель Температурный диапазон Номинальное напряжение
JZ-500 подвижно от −15 °C до +80 °C;
стационарно от −40°C до +80°C
U0/U 300/500 В
JZ-600 U0/U 0,6/1 кВ
JZ-500

JZ-600


Y-CY-JZ

ЭМС, гибкий, с медным экраном, прозрачный, с разметкой метража

Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве контрольных кабелей в управляющих и регулирующих устройствах, в машино- и станкостроении, подъемно-транспортном оборудовании и производственных линиях, вычислительной технике, а в качестве сигнальных кабелей — в электронике. Применяются в сухих помещениях, кабель не предназначен для прокладки на открытом воздухе. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Применяемая внутренняя PVC-оболочка позволяет повысить устойчивость к механическим нагрузкам. Идеальный помехозащищенный кабель управления для указанных выше целей применения.

Через прозрачную PVC-оболочку видна оплетка из луженой меди.

Кабель Температурный диапазон Номинальное напряжение
Y-CY-JZ подвижно от −15°C до +80°C;
стационарно от −40 °C до +80 °C
U0/U 300/500 В
Y-CY-JZ


F-CY-JZ

Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий и в качестве контрольных кабелей в управляющих и регулирующих устройствах, в машино- и станкостроении, вычислительной технике, системах отопления и кондиционирования воздуха, в приборостроении, а в качестве сигнальных кабелей — в электронике. Могут применяться в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе.

Вместо дорогой внутренней PVC-оболочки применяется стабилизирующая разделительная пленка между пучком жил и оплеткой. Она существенно уменьшает внешний диаметр, что приводит к сокращению радиусов изгиба, снижению веса и т.п. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Идеальный помехозащищенный кабель управления для указанных выше целей применения.

ЭМС = электромагнитная совместимость.

Кабель Температурный диапазон Номинальное напряжение
F-CY-JZ подвижно от −10 °C до +80 °C;
стационарно от −40 °C до +80 °C
U0/U 300/500 В
F-CY-JZ


TRONIC (LiYY)

Используются как гибкие кабели в свободном движении без растягивающих усилий в тех областях, где в силу конструктивных или строительных требований необходимы кабели управления и сигнальные кабели минимально возможного внешнего диаметра. Следует применять в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе. Применяются в машино-, станко- и приборостроении, а также в электронике, вычислительных системах, весовых устройствах, в системах измерения и контроля.

Кабель Температурный диапазон Максимальное рабочее напряжение
TRONIC (LiYY) подвижно от −5 °C до +80 °C;
стационарно от −40 °C до +80 °C
(не для использования в силовых цепях)
≥ 0,25 мм² = 500 В
TRONIC (LiYY)


TRONIC-CY (LiY-CY)

Используются как гибкие кабели в свободном движении без растягивающих усилий в качестве кабелей управления и передачи данных для вычислительных систем, систем управления и регулирования, весов и др. Следует применять в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе. Благодаря малому внешнему диаметру особенно подходят для миниатюрных разъемов, электронных устройств и т.п. Эти кабели с медным экраном служат, прежде всего, для бесперебойной передачи данных и сигналов в измерительных, управляющих и регулирующих устройствах.

ЭМС = электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

Кабель Температурный диапазон Максимальное рабочее напряжение
TRONIC-CY (LiY-CY) подвижно:
от −5 °C до +80 °C;
стационарно:
от −40°C до +80 °C
(не для использования в силовых цепях)
0,25 мм² = 500 В
TRONIC-CY (LiY-CY)


Profibus SK

Конструкция данного кабеля позволяет производить быстрый монтаж с помощью инструментов системы Siemens. Версия для внутренней прокладки предназначена для стационарного монтажа. Версия для внешней прокладки устойчива к неблагоприятным атмосферным явлениям, но не для прямой укладки в земле.

Кабель Температурный диапазон
Profibus SK стационарно от −20 °C до +70 °C
Profibus SK


Profibus L2 Innen

Profibus L2 innen предназначен для внутренней стационарной прокладки. В зависимости от типа применения можно выбрать цвет — серый (не стандартный) или фиолетовый (стандартный). В остальном технические характеристики указанных кабелей равноценны.

Кабель Температурный диапазон
Profibus L2 Innen стационарно от −40°C до +70°C
Profibus L2 Innen


PROFInet тип A

Cat5e. Они гарантируют первоклассные свойства передачи и могут использоваться в самых сложных условиях. Указанный кабель соответствует PROFInet типа A, т.е. вариант с PVC-оболочкой пригоден для стационарной прокладки в обычных условиях, а вариант с PUR-оболочкой — в условиях повышенной сложности.

Кабель Температурный диапазон
Profibus L2 Innen от −40°C до +80°C
PROFInet тип A


SiHF

Силиконовые кабели применяются в тех областях, где изоляция кабеля подвергается сильным перепадам температур. Данные кабели всепогодны, поэтому их можно использовать как при высоких, так и при низких температурах до −60°C. В особенности — подходят для применения на электростанциях. Кроме того эксплуатируется на металлургических, сталепрокатных заводах, в сталелитейном производстве, авиационной промышленности, кораблестроении, а также на предприятиях по производству керамики, на стекольных и цементных заводах, в прожекторах и мощных осветительных и нагревательных приборах всех видов. Благодаря эластичности изоляции жил применяются также в качестве подвижных соединительных кабелей.

Кабель Температурный диапазон Номинальное напряжение
SiHF от −60 °C до +180 °C
(кратковременно +220 °C)
U0/U 300/500 В
SiHF


TOPFLEX 600-PVC

Используется в качестве питающего кабеля серводвигателей с электронным управлением и для подключения к двигателям с ЧПУ. Предназначен для фиксированной и гибкой прокладки при средних механических нагрузках в сухих и влажных помещениях.

Кабель Температурный диапазон Номинальное напряжение
TOPFLEX 600-PVC подвижно −15°C до +80°C;
стационарно от −40 °C до +80 °C
U0/U 600/1000 В
TOPFLEX 600-PVC


TOPFLEX 611-PUR и TOPFLEX 611-C-PUR

Используется в качестве питающего кабеля специально для двигателей с ЧПУ, серводвигателей. Разработан для применения в буксируемых цепях, манипуляторах, роботах, станках, оборудовании для обработки и переработки. Специальные изоляционные материалы гарантируют устойчивость к маслам (в том числе к минеральным маслам), жирам, хладагентам, гидравлическим жидкостям, а также многочисленным щелочам и растворителям. Оптимальный внешний диаметр, уменьшенный вес, улучшенный метод скрутки позволяют использовать кабель в рамках многосменной эксплуатации с высокими напряжениями при изгибе и знакопеременными нагрузками. Подходит для прокладки на открытом воздухе.

611-C-PUR — ЭМС = электромагнитная совместимость.

Кабель Температурный диапазон Номинальное напряжение
TOPFLEX 611-PUR подвижно −30°C до +80°C;
стационарно от −50 °C до +90 °C
U0/U 600/1000 В
TOPFLEX 611-C-PUR
TOPFLEX 611-PUR

TOPFLEX 611-C-PUR

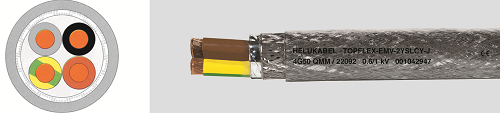

TOPFLEX-EMV-2YSLCY-J

Кабель TOPFLEX®-EMV-2YSLCY-J для частотных преобразователей обеспечивает ЭМС в зданиях и сооружениях, различного рода технологическом оборудовании, в случае нежелательного воздействия электромагнитных полей. Служит в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках, при стационарной прокладке и ограниченном свободном движении. Предназначен для сухих и влажных помещений, но не для прокладки на открытом воздухе. Используется в автомобильной, пищевой отрасли, на экологически чистых производствах, в упаковочной промышленности и в станкостроении. Применяется в манипуляторах, в механизмах SIMOVERT для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п.

ЭМС = электромагнитная совместимость. Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана.

однофазный и трехфазный переменный ток 700/1200 В;постоянный ток 900/1800 В
Кабель Температурный диапазон Номинальное напряжение Максимально допустимое рабочее напряжение
TOPFLEX-EMV-2YSLCY-J подвижно от +5 °C до +70 °C;
стационарно от −40 °C до +70 °C
U0/U 600/1000 В однофазный и трехфазный переменный ток: 700/1200 В
постоянный ток: 900/1800 В
TOPFLEX-EMV-2YSLCY-J


N2XH-O и N2XH-J

Без галогеновый силовой кабель с улучшенными пожаростойкими характеристиками для электростанций, промышленных заводов, коммунальных учреждений, отелей, аэропортов, метро, вокзалов, больниц, универмагов, банков, школ, театров, кинотеатров, высотных домов, центральных постов управления и т.д. Предназначен для фиксированного монтажа в сухих и влажных помещениях поверх, внутри и под штукатуркой, а также в каменной кладке и в бетоне. Можно использовать для прокладки на открытом воздухе и в земле в трубах. При прокладке в трубах не допускается скопление воды.

Кабель Температурный диапазон Допустимая рабочая температура Номинальное напряжение
N2XH-O при прокладке от −5°C до +50°C;
стационарно от −30 °C до +90 °C
проводника 90 °C U0/U 0,6/1 кВ
N2XH-J
N2XH-J и N2XH-O

Обозначения

  • G — с желто-зеленой жилой;
  • X — без желто-зеленой жилы;
  • rm — круглый многопроволочный провод;
  • re — круглый однопроволочный провод.

Складские позиции HELUKABEL

Тип Число жил × сечение, мм² Артикул Номинальное напряжение U0/U, В Описание
Гибкие кабели управления
JZ-500 2×0.5 10001 300/500 В Кабели типа JZ используются в качестве измерительных и контрольных кабелей.

Структура кабеля:

Многопроволочные медные проводники покрытые изоляцией из ПВХ.
2×0.75 10030
4G1.5 10093
4G4 10142
4G10 10152
5G2.5 10125
7G1 11059
7G1.5 10098
7G2.5 10127
7G16 10157
10G0.5 10012
10G0.75 10042
12G1.5 11089
18G0.5 10016
30G0.5 10020
42G0.5 10024
50G0.75 10056
Y-CY-JZ 7G1.5 16275 300/500 В Предназначены для подвижного использования
при средних механических напряжениях,
без растягивающего напряжения,
в качестве управляющих кабелей.
7G2.5 16297
JZ-600 4G1.5 10659 600/1000 В
5G1.5 11549
12G1 10630
F-CY-JZ 2×0.75 16344 300/500 В Гибкий, с медной экранирующей оплеткой,
внешняя оболочка серого цвета, EMC
Кабели для передачи данных
TRONIC 8×0.34 18063 500 В Гибкие кабели с цветовой маркировкой жил.
TRONIC 10×0.34 18064
TRONIC-CY 3×0.34 20057 Гибкие кабели с цветовой маркировкой жил.
ПВХ-изоляция жил, медная экранирующая оплетка.
Кабели для коммуникационных сетей и передачи данных
L2-BUS 1×2×0.64 81904 Profibus SK для наружной прокладки
L2-BUS 1×2×0.64 81448 Profibus для внутренней прокладки, цвет — фиолетовый
PROFINET (A) 2×2×0.64 800653 PROFINET для жесткой укладки внутри помещений
Термоустойчивые провода
SiHF 7G1 23012 300/500 В Силиконовые многожильные кабели, специально разработанные для применения в тех случаях, когда изоляция кабелей подвергается воздействию экстремальных температур.
Они являются термоустойчивыми и могут длительно работать при окружающей температуре до +180 °С включительно, а при кратковременном воздействии выдерживают температуру вплоть до +220 °С
5G1.5 23016
12G1 23135
18G2.5 23143
Специальные кабели
TOPFLEX 600-PVC 4G1.5 22860 600/1000 В Используется в качестве питающего кабеля для серводвигателей с электронным управлением, а также для подключения к двигателям с числовым программным управлением.
TOPFLEX 611-PUR 4G1.5 22870 Используется в качестве питающего кабеля для серводвигателей. Оптимальный изоляционный материал обеспечивает стойкость к маслам (в том числе минеральным), жирам, хладагентам, гидравлическим жидкостям, а также к различным щелочам и растворителям.
TOPFLEX 611-C-PUR 4G2.5 22971
TOPFLEX-EMV-2YSLCY-J 4G10 22088 700/1200 В Постоянный ток: 900/1800 В Силовой кабель для двигателей и силовых соединений в частотных преобразователях, с двойным экраном.
Силовые кабели
NYY-J 5×2.5re 32060 600/1000 В Кабели энергопитания предназначены для прокладки в земле, в воде, на открытом воздухе, в бетоне, во внутренних помещениях, в кабельных каналах, протестирован VDE.
Кабели, не содержащие галогеновых веществ
N2XH-O 1×25rm 53252 600/1000 В Кабель без галогенов, для передачи энергии с улучшенной пожаростойкостью.
N2XH-J 3×2.5re 53122
