Силовой и специальный гибкий кабель управления из ПВХ

Кабель управления ПВХ

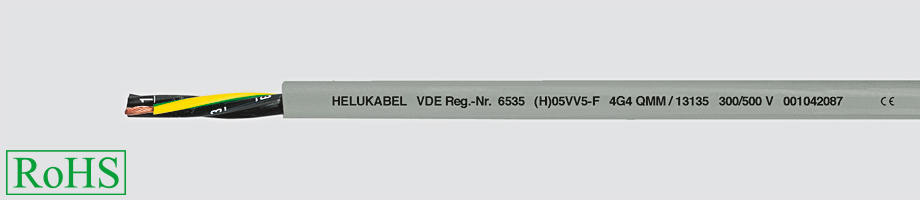

(H)05VV5-F - Специальный гибкий кабель управления из ПВХ с маслостойкой внешней оболочкой, с цифровой маркировкой жил, протестирован VDE

Кабели предназначены для подвижного использования в качестве управляющих и соединительных кабелей в станкостроении, в инструментальном производстве, на конвейерах и монтажных линиях при средних механических напряжениях со свободным движением без растягивающего напряжения и принудительных перемещений в помещениях сухих, со средней и высокой степенью влажности. Нельзя использовать вне помещений. Кабели проверены на абсолютную маслостойкость в соответствии со стандартами VDE 0207 и VDE 0473. Кроме того, кабели невосприимчивы к воздействию различных химических соединений.

Кабель управления (H)05VV5-F

Характеристики (H)05VV5-F

Диапазон температур при монтажных изгибах от —5°C до +70°C
в неподвижном состоянии от —40°C до +70°C
Номинальное напряжение U0/U: 300/500 В
Испытательное напряжение 2000 В, 5 минут
Напряжение пробоя не менее 4000 В
Сопротивление изоляции не менее 20 МОмx км
Минимальный радиус изгиба около7,5 x кабеля Ø

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
13025 3G1 метр 8
13037 3G1,5 метр 9,4
13038 4G1,5 метр 10,2
13039 5G1,5 метр 11,4
13050 3G2,5 метр 11,4
13052 5G2,5 метр 13,9
13053 7G2,5 метр 16,8

G = с желто-зеленой жилой


H05VV-F - Кабель управления из специального ПВХ в соответствии с DIN VDE 0281 раздел 5 и IEC 60227-5, HD 21.5 S 3

Этот тип кабеля широко используется для легких переносных приборов с низкими механическими нагрузками и для соединения бытовых приборов, например: кухонных приборов, торшеров, радио и т.д. Это связано с тем, что кабель специально сертифицирован и рекомендован к широкому применению. Нельзя использовать в приборах для нагрева. Кабели с сечением 0,75 мм2 не подходят для наружного использования или использования в индустриальных и сельскохозяйственных машинах.

Кабель управления H05VV-F

Характеристики H05VV-F

Диапазон температур при изгибах —5°С до +70°С
неподвижно —40°С до +70°С
Номинальное напряжение U0/U — 300/500 В
Макс. допустимое рабочее напряжение при одно- и трехфазном переменном токе U0/U — 330/550 B
при постоянном токе U0/U — 495/825 B
Испытательное напряжение, переменный ток, 50 Гц 2000 В
Минимальный радиус изгиба 7,5 х диаметр кабеля

Данные для заказа

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
29469 3G1,5 метр 8,2

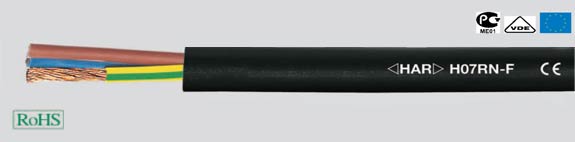

H07 RN-F - Силовой кабель с резиновой изоляцией утвержденный стандартом VDE

Кабели этой серии могут работать в тяжелых условиях и используются в условиях воздействия механической нагрузки. Применяются для подключения используемого в производстве оборудования электронагреватели, бойлеры и т.д.), подключения промышленного и бытового электроинструмента. Можно прокладывать в штукатурке, непосредственно по различным частям машин и механизмов, например, в лифтах и подъемных кранах. В тех случаях, когда данные кабели используются в железнодорожных вагонах, допускается рабочее постоянное напряжение относительно земли до 900 В включительно.

Силовой кабель H07 RN-F

Характеристики H07 RN-F

Резиновая изоляция
Соответствие стандарту DIN VDE 0282 раздел 4, HD 22.4 S3 = IEC 60245-4
Пределы допустимой температуры окружающей среды кабеля от −30°С до +60°С
Номинальное напряжение U0/U 450/750 B
Испытательное напряжение, переменный ток, 50 Гц 2500 В
Минимальный радиус изгиба кабеля 5–7 х диаметр кабеля
Поведение в пламени в соответствии со стандартом DIN VDE 0472 раздел 804, испытательный метод В и IEC 60332-1

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
37021 2×2,5 метр 13,1
37028 3G1,5 метр 11,9

G = с желто-зеленой жилой
Х = без желто-зеленой жилы

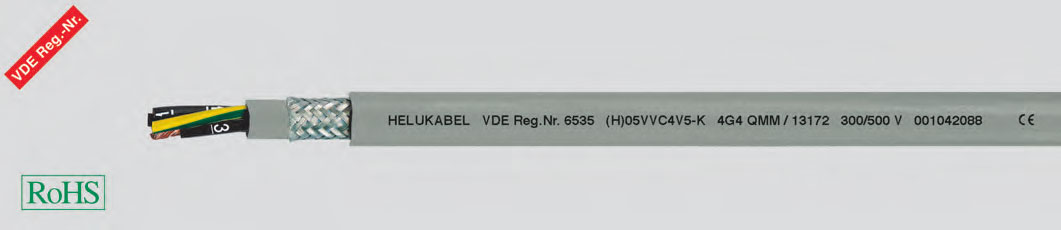

(H)05VVC4V5-K - Специальный кабель управления из ПВХ с маслостойкой внешней оболочкой, с цифровой маркировкой жил, экранированный

Используются в качестве управляющих и соединительных подвижных кабелей в следующих областях: станкостроение, инструментальное производство, конвейерные и монтажные линиях. Кабели проверены на абсолютную маслостойкость в соответствии со стандартами VDE 0207 и VDE 0473, невосприимчивы к воздействию различных химических соединений. Широко используются во влажных помещениях, в разливочных машинах и в моющих установках. Кабели предназначены для передачи без помех сигналов в измерительных, управляющих и регулировочных приборах, в которых необходимо электромагнитное экранирование.

Кабель управления (H)05VVC4V5-K

Характеристики (H)05VVC4V5-K

Диапазон температур при монтажных изгибах от —5°C до +70°C
в неподвижном состоянии от —40°C до +70°C
Номинальное напряжение Uo /U — 300/500 В
Испытательное напряжение согласно VDE 0281 часть 13 жила/жила 2 кВ, 5 мин
жила/экран 2 кВ, 5 мин
Напряжение пробоя не менее 4000 В
Сопротивление изоляции не менее 20 МОмx км
Минимальный радиус изгиба около10 x кабеля Ø

Данные для заказа:

Артикул Число жил × сечение, мм² Единица измерения Внешний диаметр,мм
13088 7G1 метр 12,9

G = с желто-зеленой жилой
