Выбор кабеля для сауны и бани

Поделиться:
11.02.2020

Выбор кабеля для сауны и бани




Надежность и безопасность электропроводки начинается не с прокладки провода и подключения оборудования, а с правильности выбора типа кабельно-проводниковой продукции.

К выбору кабелей для электропроводки и пожарной сигнализации в банях и саунах, где температуры могут достигать более 120оС, необходимо подойти особо ответственно, ведь этого зависит безопасность людей.

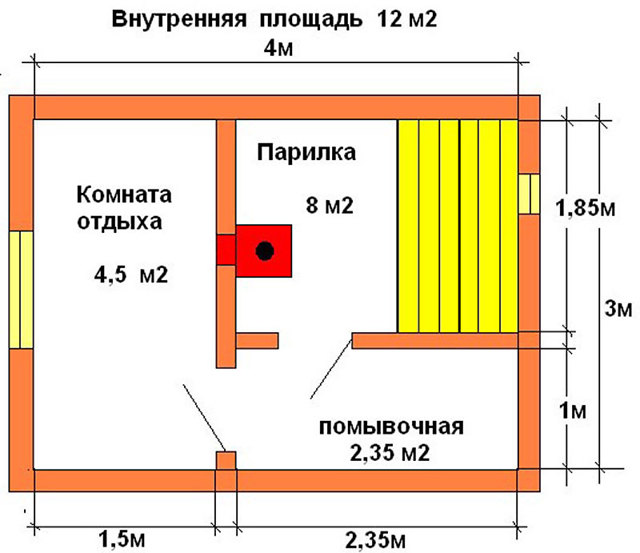

В сауне или бане выделяют несколько зон из-за их отличия по температурным условиям и влажности. По этой причине в этих помещениях необходимо использовать разные марки кабеля:

  • Предбанник или комната отдыха: освещение, сигнализация, наличие розеток для подключения электроприборов;
  • Помывочная: освещение, подключение водонагревателя;
  • Парилка: освещение, подключение электропечи (каменки).

Выбор кабеля для сауны


Кабель для электропроводки

В комнате отдыха нет высокой влажности, как в помывочной, и высоких температур, как в парилке, поэтому здесь достаточно использовать кабели, которые соответствуют требованиям пожарной безопасности. В мойке и парилке повышенная влажность, поэтому электропроводку необходимо выполнять кабелем с влагостойкой изоляцией.

Следовательно, подключение светильников рекомендуем выполнять кабелем NYY. Данный кабель выгодно отличается от ПВС: в структуре NYY используется дополнительный промежуточный слой из термостойкой резины. Предельная температура эксплуатации для NYY ограничена 70°C, поэтому в качестве заменителя термостойкого кабеля для печей он не пригоден.

Харакетристики NYY

Температурный диапазон

при монтажных изгибах от —5°C до +50°C

в неподвижном состоянии от —40°C до +70°C

Номинальное напряжение

U0/U: 600/1000 В

Испытательное напряжение

4000 В

Минимальный радиус изгиба

одножильный 15хØ кабеля

многожильный 12хØ кабеля



Для подключения светильников

Артикул

Число жил × сечение, мм²

Единица измерения

Внешний диаметр, мм

32104

2x1,5

метр

11,0

32105

2x2,5

метр

12,0


Кабель для подключения водонагревателя

Подключение водонагревателя следует производить кабелем NYY. Его преимущества заключаются в универсальности и возможности эксплуатации в различных условиях. NYY cответствует нормам союза электротехников Германии (VDE). Кабель не гигроскопичен и прочен. Сечение кабеля зависит от мощности подключаемого водонагревателя. При выборе сечения следует учитывать температурный коэффициент.

Кабель для подключения водонагревателя NYY

Артикул

Число жил × сечение, мм²

Единица измерения

Внешний диаметр,мм

32024

3G2,5

метр

12,5

32025

3G4

метр

14,0

32026

3G6

метр

15,0

32027

3G10

метр

17,0

32028

3G16

метр

19,0

32060

5G2,5

метр

14,5

32061

5G4

метр

16,5

32062

5G6

метр

18,0

32063

5G10

метр

20,0

32064

5G16

метр

22,5


Кабели для парилки и сауны

Температура в этих помещениях может достигать 90-110°C. Так как кабели с изоляцией из ПВХ имеют ограничение по максимальной температуре эксплуатации - до +70°C, при их использовании существует риск возникновения деформации в изоляции, что может привести к короткому замыканию и пожару.



Температура, °C

Влажность, %

Сухая сауна



90 - 110



5 – 10

Влажная сауна / Русская баня горячая



75 - 90



20 – 35

Паровая сауна / Классическая русская баня



45 - 65



40 – 65

Паровая баня / Турецкая баня



40 - 45



Около 100


Кабель для подключения электропечи (каменки)

Для подключения оборудования в таких помещениях, непосредственно для подключения электрических печей (каменок) необходим кабель, изоляция которого способна выдерживать нагрев до 180°C при высокой влажности. Этот кабель не будет испытывать высоких механических нагрузок.

Для этого используется линейка кабелей SiHF. Его рабочая температура варьируется от - 60о до +180оС. Его изоляция на основе силикона не теряет своих свойств даже при кратковременном нагреве до +220оС. Для особых условий существуют исполнения SiHF-C-Si и SiHF/GL-P, с экраном и дополнительной оболочкой или в оплетке, соответственно.  Таким образом можно обеспечить защиту кабельной линии от механических повреждений или обеспечить электромагнитную совместимость оборудования.

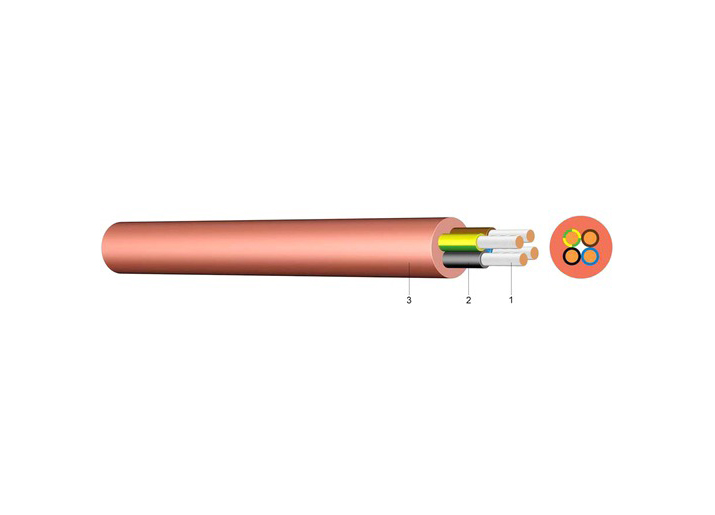

Кабель для подключения электропечи SiHF         1 – луженые медные жилы
 2 – изоляция из силиконового каучука;
 3 – внешняя оболочка из силикона.

Характеристики SiHF

Тип

SiHF

SiHF-C-Si

SiHF/GL-P

Материал изоляции/оболочки

Силиконовый каучук / силикон

Пределы допустимой температуры окружающей среды

от −60°C до +180°C

(кратковременно выдерживаемая температура +220°C)

Номинальное напряжение

U0/U: 300/500 В

Испытательное напряжение, переменный ток, 50 Гц

2000 В

Напряжение пробоя

не менее 5000 В

Минимальный радиус изгиба

7,5 х диаметр кабеля

5 х диаметр кабеля

5 х диаметр кабеля

Особенности

Высокая электрическая прочность даже при высоких температурах, высокая температура возгорания, в случае пожара остаётся изолирующий слой из SiO2

Оплётка из лужёной медной проволоки, покрытие 85%

Доп. внутренняя оболочка из силиконового каучука

стальная оплётка обеспечивает доп. защиту кабеля


При выборе термостойкого кабеля для каменки необходимо руководствоваться инструкцией к электроприбору, в основном, производители рекомендуют кабели: 3G1,5, 3G2,5, 3G4, 3G6, 5G2,5, 5G4 (в зависимости от мощности каменки).


Кабель для подключения освещения в парилке

Для подключения осветительных приборов в парильной зоне применяется кабель SiHF сечением 1,5 мм2. Луженые жилы кабеля SiHF отличаются высокой коррозионной устойчивостью, что в сочетании с высокой температурной стойкостью изоляции обеспечивает надежность и долговечность электропроводки.

Артикул

Число жил × сечение, мм²

Единица измерения

Внешний диаметр,мм

23013

2x1,5

метр

7,6

23014

3G1,5

метр

8,0

23028

3G2,5

метр

9,7

23035

3G4

метр

11,4

23041

3G6

метр

13,2

23016

5G1,5

метр

9,6

23030

5G2,5

метр

11,6

23037

5G4

метр

13,9



Кабель для пожарной сигнализации

Согласно нормативной документации «Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией» (НПБ 110-03) все помещения бань и саун, кроме парилки и душевых, должны быть оснащены пожарной сигнализацией. Эти нормативные документы носят рекомендательный характер для частных объектов, но для коммерческих предприятий и общественных объектов эти нормативы обязательны к выполнению.

Кабель для пожарной сигнализации JH(ST)H

Для построения систем пожарной сигнализации компания «Helukabel» предлагает специализированный кабель JH(ST)H стойкий к воздействию открытого пламени и высоких температур (в случае возгорания на объекте).

Характеристики J-H(ST)H

Пределы допустимой температуры окружающей среды

от −5°C до +50°C

Номинальное напряжение

225 В

Испытательное напряжение

2000 В

Минимальный радиус изгиба

6 х диаметр кабеля

Сопротивление изоляции

мин. 100 МОм x км

Артикул

Число жил × диаметр

Единица измерения

Внешний диаметр,мм

34081

2 x 2 x 0,8

метр

7,4



Для более точного подбора или заказа кабеля для сауны или бани, вы всегда можете обратиться к нашим менеджерам.

Разместить заказ или получить консультацию
