Обновление линейки анализаторов качества электроэнергии компании Janitza

Поделиться:
Обзор обновлённой линейки измерительных приборов UMG 508 и 511, щитового исполнения и UMG 604 и 605, для монтажа на DIN-рейку.

Обновление линейки анализаторов качества электроэнергии компании Janitza



Анализаторы качества электроэнергии производства компании «Janitza»  давно зарекомендовали себя как точные, надежные и недорогие измерительные приборы.

Благодаря широким функциональным возможностям, они применяются для контроля «ключевых» элементов электрической сети:

  • Силовых трансформаторов;
  • Главных распределительных щитов (ГРЩ);
  • Цеховых распределительных устройств (РУНН);
  • Систем питания центров обработки данных (ЦОД).

Так же они позволяют обеспечить постоянный контроль энергооборудования, особенно чувствительного к качеству электроэнергии.

Подробнее о применении этих приборов в трансформаторных подстанциях вы сможете ознакомится в статье «Контроль работы силовых трансформаторов с помощью анализаторов Janitza и ПО GridVis».

В линейку анализаторов качества электроэнергии входили измерительные приборы UMG 508 и 511, щитового исполнения и UMG 604 и 605, для монтажа на DIN-рейку.

Первое, что привлекает внимание – это появление аббревиатуры PRO, появившееся в наименованиях всех новых приборов. Это обозначение обновленного программного обеспечения измерительных приборов.

Рассмотрим это изменение на примере измерительных приборов UMG 604 и 605. Им на смену пришли обновленные модели  UMG 604 PRO и 605 PRO.

Конструктивно эти приборы не претерпели никаких изменений. Обновленное программное обеспечение расширило его функциональные возможности при работе  через веб-станицы. Подключившись при помощи любого интернет-браузера непосредственно к анализатору, можно:

  • Получить информацию о показателях качества электроэнергии в режиме реального времени и проанализировать значения, сохраненные в памяти прибора.
  • Проверить качество электроэнергии на соответствие ГОСТ.
  • Провести анализ журнала случайных событий (провалов и пропаданий напряжения, импульсных перенапряжений).
  • Увидеть показания ведомых приборов (slave), подключенных к нему по сети Modbus RTU.

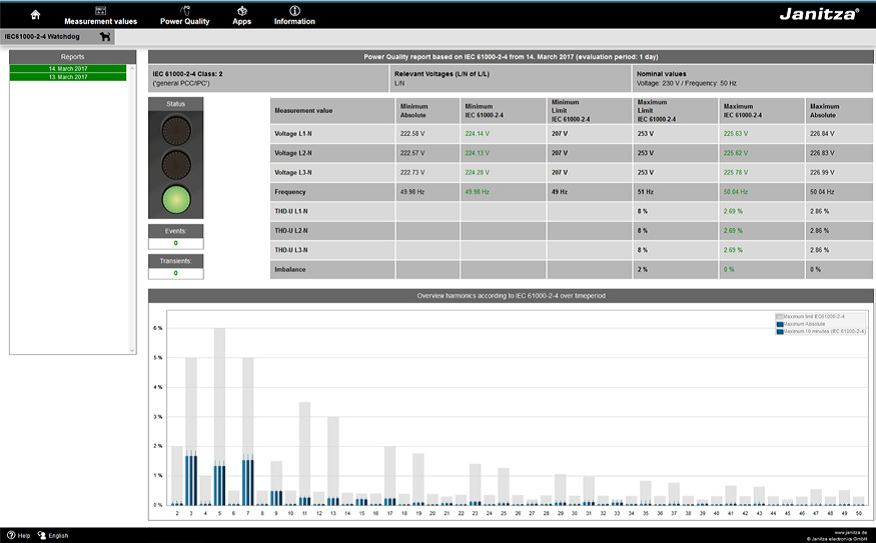

 Качество электроэнергии с цветовой индикацией

Пример страницы анализа качества электроэнергии с цветовой индикацией

Наибольшим изменениям подверглась линейка щитовых измерительных приборов. Анализаторы качества электроэнергии UMG 508 и UMG 511 сняты с производства в 2019 г. и поставки этих приборов прекращены. Им на смену пришли усовершенствованные модели – UMG 509 PRO и 512 PRO.



Изменения коснулись набора дополнительных функций прибора

Изменения значительно расширили функциональные возможности приборов. Теперь одним прибором можно получить подробные отчеты о расходе электроэнергии, балансе мощностей, параметрах качества электроэнергии и дифференциальных токах в системе.

Это позволит обеспечить контроль за состоянием оборудования и кабельных линий, повысит безопасность объекта и персонала.


 Параметр       UMG 509, 512 PRO        UMG 508, 511

 Дополнительные функции

 Наличие дискретных входов (DI)       2       8

 Наличие дискретных выходов (DO)        2     5

 Измерение дифференциальных токов (два канала)
      Да       Нет

 Вход термосопротивления (РТ 100)                                              Да



Конструктивные изменения

Изменения функционала повлекли за собой и конструктивные изменения. При этом габаритные и посадочные размеры остались неизменными. Не изменились и места подключения цепей питания и измерительных цепей.

В обновлённых версиях анализаторов, установлен отдельный клеммник RS 485, для подключения кабеля передачи данных цепей Modbus RTU. Это упростило подключение информационных цепей. Внутренняя батарея размещена в отдельном отсеке с крышкой, что упростило ее замену.

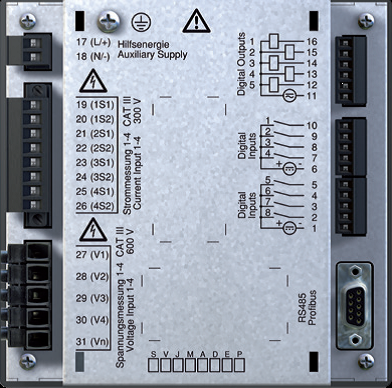

UMG 508; 511

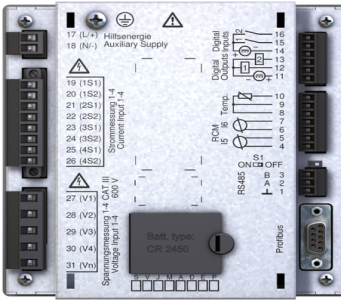

  UMG 509; 512 PRO

UMG 508; 511



UMG 509; 512 PRO

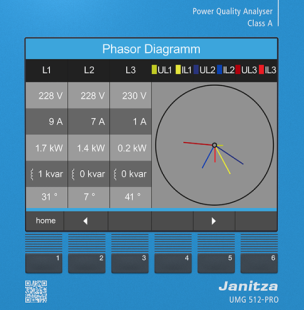

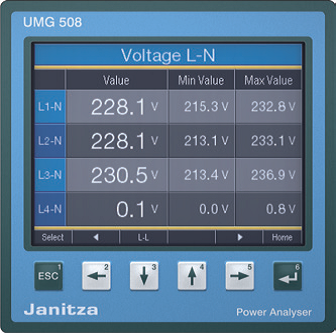

 Изменился дизайн лицевой панели прибора

UMG 508; 511

   UMG 509; 512 PRO

UMG 508; 511
  UMG 509; 512 PRO

Так же обновлено программное обеспечение приборов.

Таким образом, обновление линейки анализаторов качества электроэнергии позволила сохранить все преимущества их предшественников и повысить функциональность приборов.



Таблица модельного ряда измерительных приборов и рекомендуемых замен


 Тип прибора           Диапазон напряжения питания прибора           Рекомендуемая замена

            Наименование        Артикул

Щитовые измерительные приборы


UMG 508; UMG 508 UL; UMG 509



      95… 240 В/АС, 80….300 В/DC       UMG 509 PRO        52.26.001

      48… 110 В/АС, 24….150 В/DC             52.26.003


UMG 511; UMG 511 UL; UMG 512


      95… 240 В/АС, 80….300 В/DC       UMG 512 PRO       52.17.011

      48… 110 В/АС, 24….150 В/DC             52.17.003

Измерительные приборы на DIN-рейку

UMG 604E; UMG 604E UL;       95… 240 В/АС, 135….340 В/DC       UMG 604E-PRO       52.16.202

      50… 110 В/АС, 50….155 В/DC             52.16.012

    20… 50 В/АС, 20….70 В/DC             52.16.222

UMG 604EP; UMG 604EP UL;       95… 240 В/АС, 135….340 В/DC       UMG 604E-PRO       52.16.201

      20… 50 В/АС, 20….70 В/DC             52.16.221

UMG 605; UMG 605 UL;     95… 240 В/АС, 135….340 В/DC       UMG 605-PRO     52.16.227

      50… 110 В/АС, 50….155 В/DC             52.16.028

      20… 50 В/АС, 20….70 В/DC             52.16.229
