Замена стрелочных щитовых приборов на универсальные измерительные приборы серии UMG в электрощитовом оборудовании

Вводно-Распределительные Устройства (ВРУ) и Главные Распределительные Щиты (ГРЩ) являются основными компонентами в системах электроснабжения низкого напряжения.

Одно из требований к этим устройствам – наличие щитовых измерительных приборов на функциональных блоках ввода электропитания для контроля напряжения и силы тока.

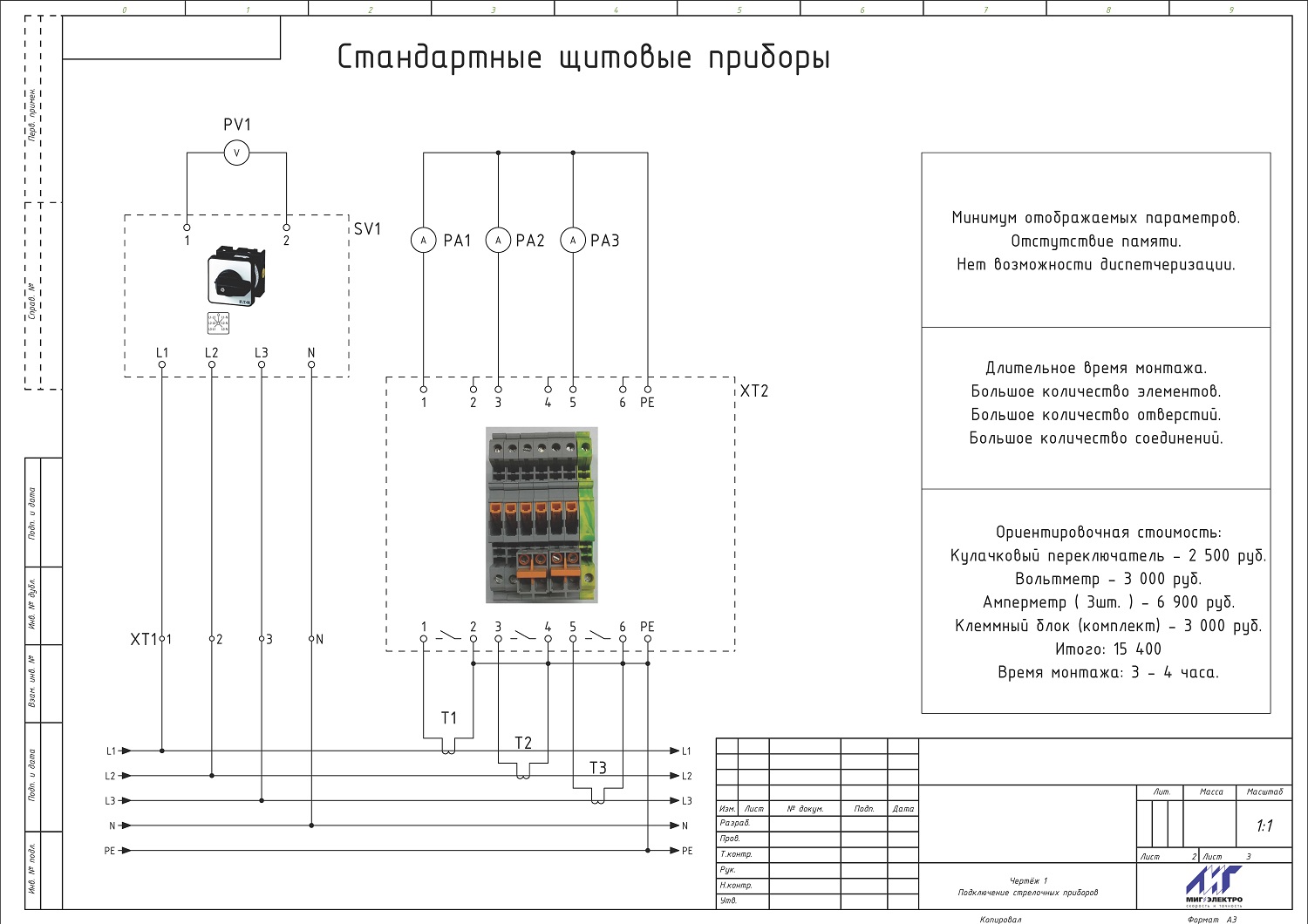

Для измерения традиционно используются стрелочные приборы с переключателями (чертеж 1), которые, из-за конструктивных особенностей, обладают рядом недостатков:

  • точность изменений зависит от угла взгляда на прибор;
  • стрелочный прибор не сможет показать кратковременные и резкие колебания измеряемых величин;
  • у него отсутствует память и возможность дистанционного контроля;
  • если в схеме используется один прибор с переключателем, то мы сможем получить данные только с одной фазы и не сможем увидеть картины в целом.
  • Мы можем получать только данные по напряжениям и токам.

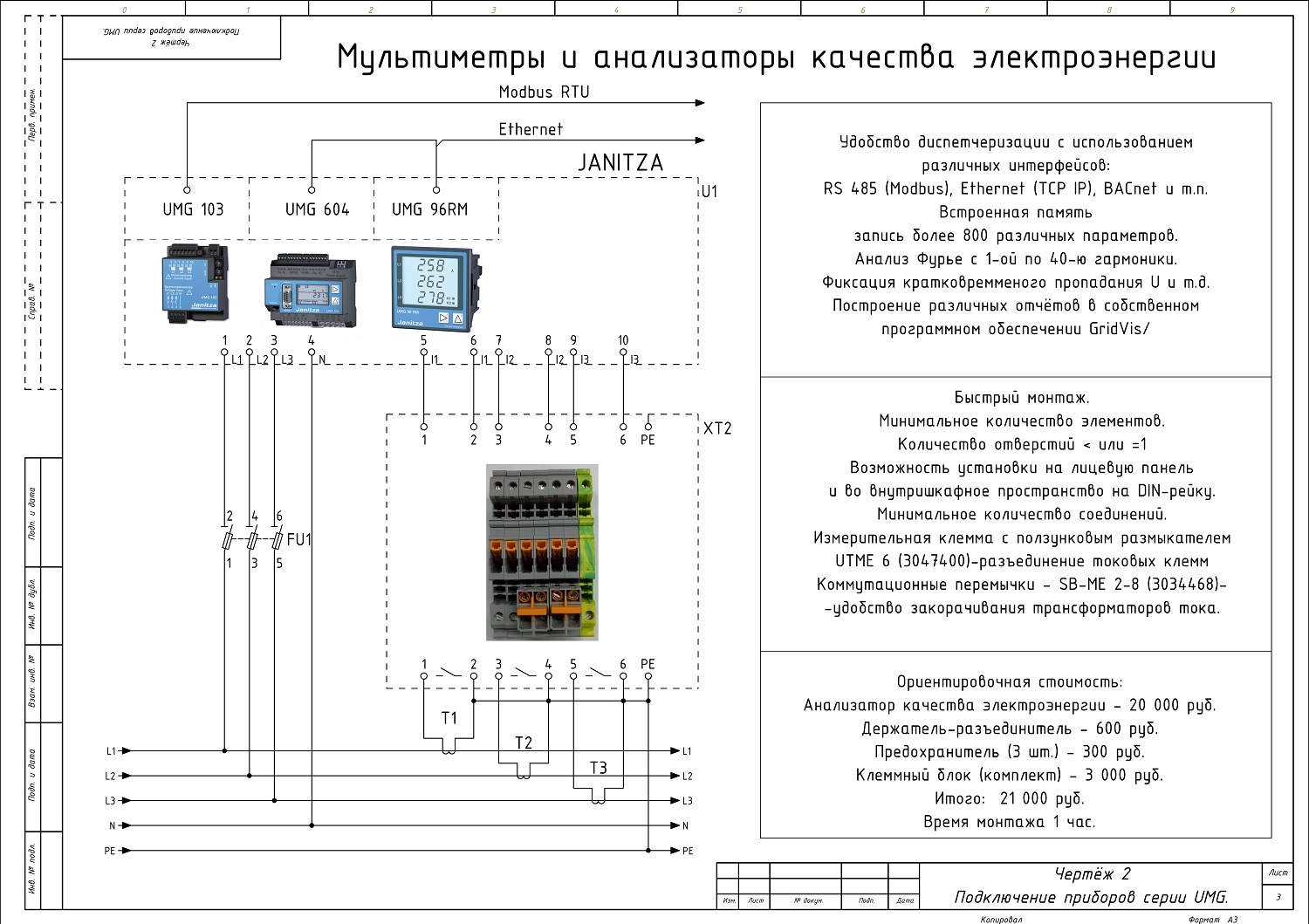

Для их замены мы предлагаем Вам многофункциональные измерительные приборы компании «Janitza», которые при простоте монтажа лишены этих недостатков (чертеж 2).



Любой из измерительных приборов, не только заменит в схеме все необходимые амперметры и вольтметры, для одного ввода питания, но и предоставляют дополнительную необходимую информацию. Фактически один прибор, в зависимости от модификации, включает в себя:

  • Три амперметра;
  • Три вольтметра;
  • Ваттметр (показание активной реактивной и полной мощности);
  • Измеритель коэффициента мощности (cos);
  • Счетчик для технического учета электроэнергии, который фиксирует все виды энергии;
  • Измерение нелинейных искажений напряжений и токов.

В представленной ниже таблице приведен основной функционал щитовых измерительных приборов серии UMG производства компании «Janitza».

Наименование

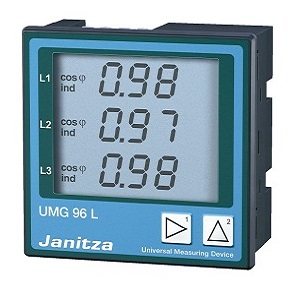

UMG 96L
UMG 96S
UMG
96RM UL
UMG
96RM-CBM UL
UMG
96RM-EL UL
UMG
96RM-E UL

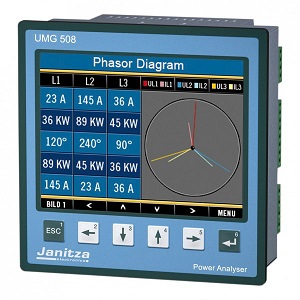

UMG 508
UMG 509

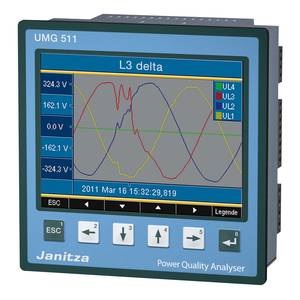

UMG 511
Артикул
 52.14.001
 52.13.001
 52.22.061
52.22.066
52.22.068
 52.22.062
 52.21.001
 52.26.001
 52.19.001
Напряжения линейные
и фазные
да
да
да
да
да
да
да
да
да
Частота
да
да
да
да
да
да
да
да
да
Мощности активная,
реактивная,
полная суммарно и на фазу
да
да
да
да
да
да
да
да
да
Коэффициент мощности
суммарный и на фазу
да
да
да
да
да
да
да
да
да
Счетчик электроэнергии
активной, реактивной, полной
да
да
да
да

да

да
да
да
да
Запоминание
максимальных значений
да
да

да

да
да
да
да
да
да
Гармоники напряжения, тока

нет

До 15-й
До 40-й
До 40-й
До 40-й
До 40-й
До 40-й
До 63-й
До 63-й
Измерение фликера
- -
-
-
-
-
-
-
да
Измерение
переходных процессов
-
-
-
-
-
-
от 50 мкс
от 50 мкс
от 50 мкс
Индикация напряжения и тока
в виде синусоиды
-
-
-
-
-
-
да
да
да
Измерение ассиметрии фаз
-
-
-
-
-
-
да
да
да
Ведение журнала событий
-
-
-
да
-
да
да
да
да
Измерение
дифференциальных токов
-
-
-
-
-

да

нет да
да
Измерение температуры
-
-
-
-
-
да
нет
да
нет

Встроенная
энергонезависимая память
-
-
-
256 Мб
-
256 Мб

256 Мб

256 Мб

256 Мб

Дополнительный
канал измерения тока
-
-
-
да
-

да

да

да
да
Дополнительный
канал измерения напряжения
-
-
-
-

-

-

да

да

да


(Modbus RTU) RS 485

-
да
да
да
-
-
да
да
да
Modbus TCP/IP
-
-
-
-
да
да
да
да
да
Profibus DP
-
-
-
-
-
-
да
да
да
Ethernet
-
-
-
-
да
да
да
да
да
USB порт
для коммуникации с ПК

-

-
-
да
-
-
-
-
-

Аналоговые входы
-
-
-
-

-

2
-
2
-

Цифровые входы

-
-
-
4
-
3
8
2
8
Цифровые выходы
-

-

2
6
-
3

5

2
5

Свободно программируемый контроллер
-
-
-
-
-
-
да

да

да
Компаратор
-
-
да

да

-
да
-
-
-

Эти приборы просты в настройке и удобны в эксплуатации, а применение программного обеспечения GridVis, входящее в комплект поставки прибора, значительно расширит его функционал. Подробнее о возможностях измерительных приборов производства компании «Janitza» на сайте нашей компании.

Чертеж 1


Чертеж 2
