Разветвительные клеммы HORA (LEIPOLD)

 Разветвительные клеммы HORA монтаж на din рейку  Разветвительные клеммы HORA

Решение

Разветвительные клеммы HORA (LEIPOLD) применяются для разветвления отходящих линий, когда необходимо подключить провода меньшего сечения к проводникам кабеля, имеющим большее сечение. Эти же клеммы могут быть использованы для подключения проводов в одну точку для того, чтобы исключить соединение шлейфом.

Применение

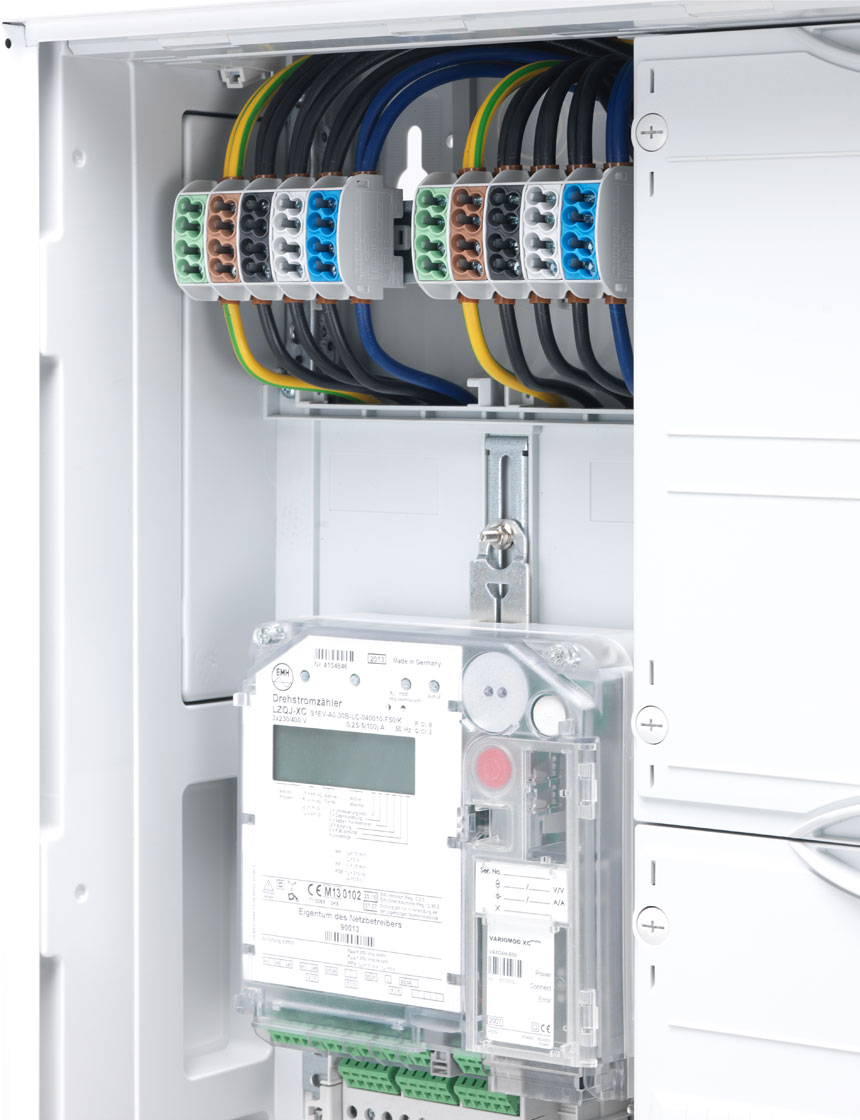

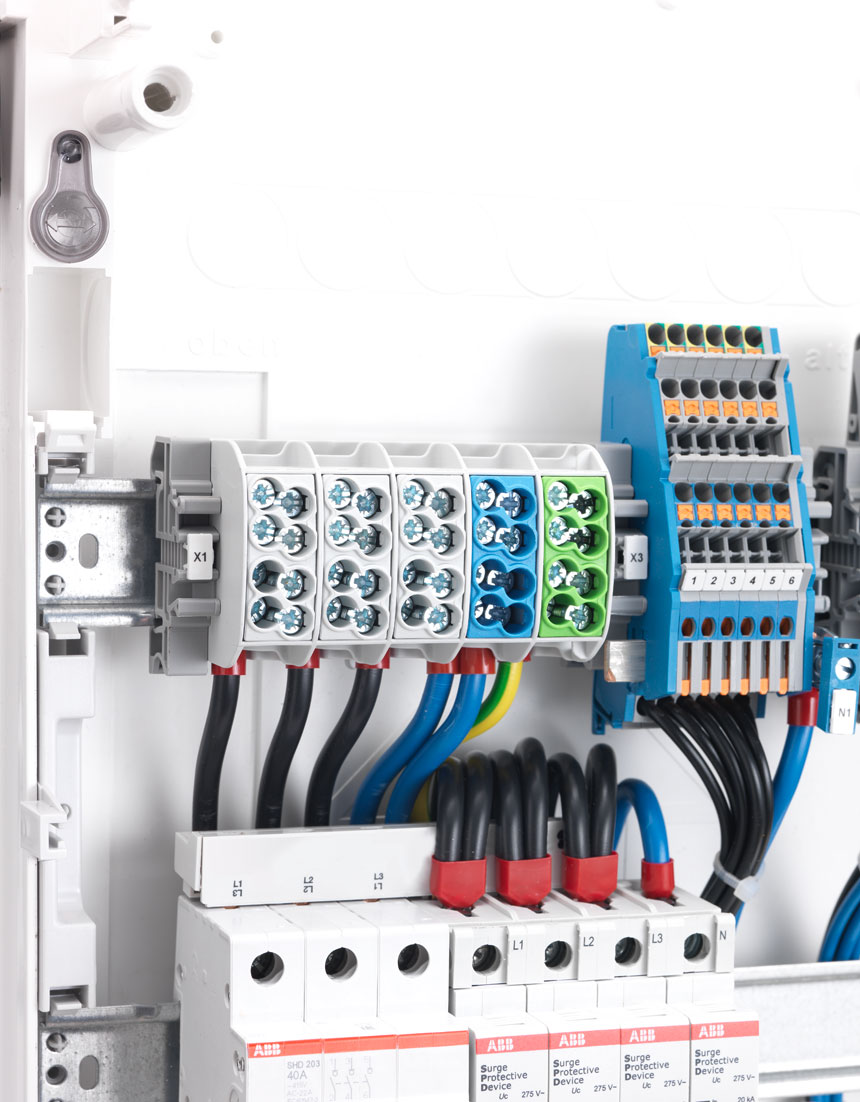

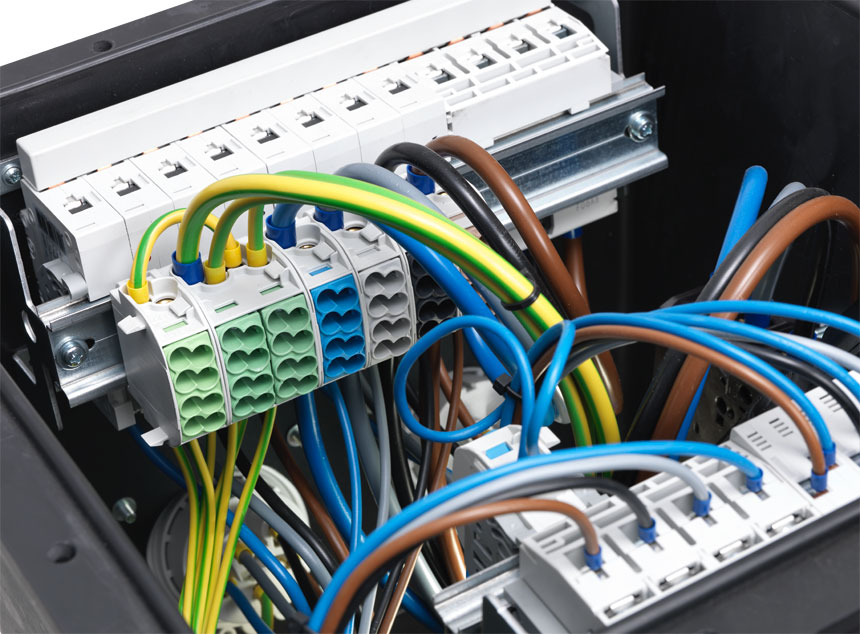

Разветвительные клеммы HORA (LEIPOLD) применяются для алюминиевых и медных проводников. Могут использоваться в качестве распределительных клемм при сборке электрощитов.


Разветвительные клеммы HORA монтаж   Разветвительные клеммы HORA применение   Разветвительные клеммы HORA


Исполнение

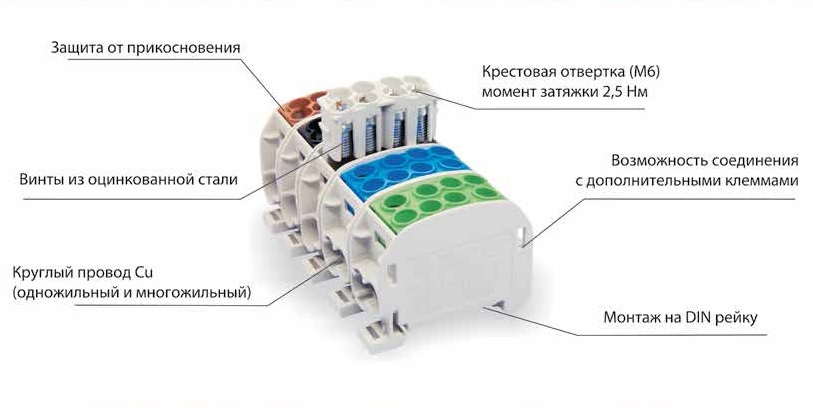

Контактная группа разветвительных клемм HORA (LEIPOLD) серии HLAK изготовлена из латуни. Корпус изделия выполнен из самозатухающего материала PA6, без галогенов. Для удобства цвета крышки зависят от исполнения клемм, а стандартный цвет корпуса светло-серый (RAL 7035). Клеммы поставляются в двух вариантах (однополюсные и трехполюсные), но легко соединяются между собой и образуют многофазный блок.

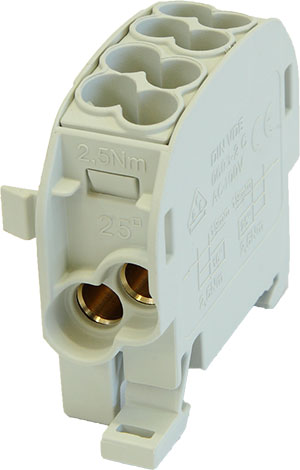

Разветвительная клемма HLAK

Монтаж

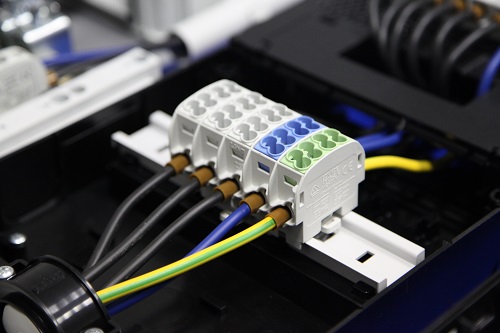

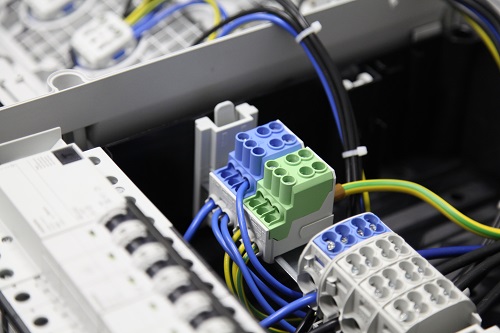

Конструкция крышки препятствует выпадению или потере винтов в процессе монтажа. Крепление разветвительных клемм HORA (LEIPOLD) осуществляется как на DIN-рейку, так и с помощью самореза на основание монтажной панели.

Крепление проводов в блоке осуществляется с помощью крестовой отвертки. Для удобства винты расположены в углублениях, что предотвращает соскальзывание жала отверток.


Разветвительные клеммы Hora



Разветвительная клемма 25 мм2, тип C - защита от прикосновения

Вид Кол-во
полюсов
Габаритные
размеры
ШxВxГ, мм
Исполнение/
Артикул
Цвет крышки
Разветвительная клемма HLAK 25 16 1 24,8x49,4x55,7
L “G”
080110-0-4

На складе
в Москве!
N
080110-1-4

На складе
в Москве!
PE
080110- 2-4

На складе
в Москве!
L“B”
080110-3-4
L“S”
080110-4-4
Технические данные
Напряжение AC 690 В
Сила тока 100 А
2 x 25 мм² 2,5 – 25 мм², круглый провод Cu (одножильный и многожильный)
1,5 – 16 мм², тонкий провод с наконечником
2 x 16 мм² 2,5 – 16 мм², круглый провод Cu (одножильный и многожильный)
1,5 – 10 мм², тонкий провод с наконечником

Разветвительная клемма 25 мм2 (3-х секционная)

Вид Кол-во
полюсов
Габаритные
размеры
ШxВxГ, мм
Исполнение/
Артикул
Цвет крышки
Разветвительная клемма HLAK 25 16 3 63,5x49,4x55,7 3L
080130-0-4

На складе
в Москве!
L/N/PE
080130-1-4
PE/L/N
080130-2-4
2L/N
080130-3-4
2L/PE
080130-4-4
Технические данные
Напряжение AC 690 В
Сила тока 100 А
2 x 25 мм² 2,5 – 25 мм², круглый провод Cu (одножильный и многожильный)
1,5 – 16 мм², тонкий провод с наконечником
2 x 16 мм² 2,5 – 16 мм², круглый провод Cu (одножильный и многожильный)
1,5 – 10 мм², тонкий провод с наконечником

Разветвительная клемма 35 мм2, тип C - защита от прикосновения

Вид Кол-во
полюсов
Габаритные
размеры
ШxВxГ, мм
Исполнение/
Артикул
Цвет крышки
Разветвительная клемма HLAK 35 25 1 29,2x49,4x55,7
L “G”
080210-0-4

На складе
в Москве!
N
080210-1-4

На складе
в Москве!
PE
080210-2-4

На складе
в Москве!
L“B”
080210-3-4
L“S”
080210-4-4
Технические данные
Напряжение AC 690 В
Сила тока 125 А
2 x 35 мм² 4 – 35 мм², круглый провод Cu (одножильный и многожильный)
2,5 – 25 мм², тонкий провод с наконечником
2 x 25 мм² 2,5 – 25 мм², круглый провод Cu (одножильный и многожильный)
1,5 – 16 мм², тонкий провод с наконечником

Разветвительная клемма 70 мм2, тип C - защита от прикосновения

Вид Кол-во
полюсов
Габаритные
размеры
ШxВxГ, мм
Исполнение/
Артикул
Цвет крышки
Разветвительная клемма HLAK 70 50 1 40x53,3x63 L “G”
080310-0-4

На складе
в Москве!
N
080310-1-4

На складе
в Москве!
PE
080310-2-4

На складе
в Москве!
L“B”
080310-3-4
L“S”
080310-4-4
Технические данные
Напряжение AC 690 В
Сила тока 160 А
2 x 70 мм² 10 – 70 мм², круглый провод Cu (одножильный и многожильный)
6 – 50 мм², тонкий провод с наконечником
2 x 50 мм² 6 – 50 мм², круглый провод Cu (одножильный и многожильный)
4 – 35 мм², тонкий провод с наконечником
