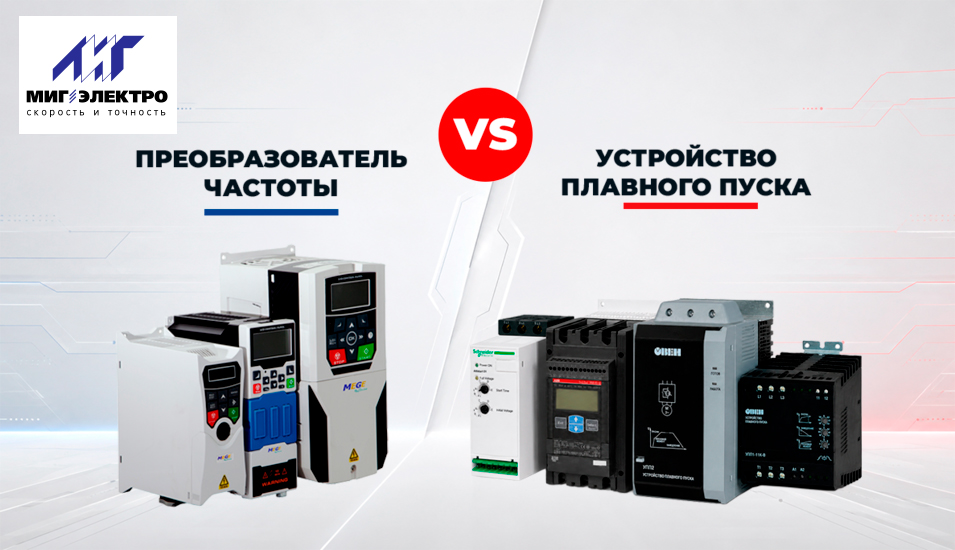

Чем отличается частотный преобразователь от устройства плавного пуска (УПП)?

Поделиться:
17.08.2026

Преобразователи частоты с каждым годом все больше вытесняют устройства плавного пуска и пусковых сборок на контакторах, автоматах и тепловых реле. В большинстве случаев управление асинхронными двигателями сводится к простому алгоритму - Пуск-Стоп-Реверс. Регулирование скорости не всегда нужно, но оно может быть весомым аргументом при выборе устройств для управления двигателем, например, в режиме работы с переменной нагрузкой, когда есть пиковые часы нагрузки и нужна максимальная производительность. Это относится к системам вентиляции помещений: днем, когда много людей нужен максимальный воздушный поток, ночью, когда людей нет - минимальное проветривание. Снижая производительность, мы получаем экономию электроэнергии и сокращаем износ механизма.
Также это относится и к насосным станциям, конвейерным линиям, подъемным механизмам и многим другим установкам.

Преимущества выбора преобразователя частоты

Параметры для сравнения Преобразователь частоты Устройство плавного пуска
Плавный пуск без ударов Да Да
Плавный останов Да Да
Реверс Да Да
Ограничение пускового тока Да Да
Функции защиты двигателя Да Да
Количество пусков в час Нет ограничений Обычно не больше 10
Пуск с номинальным моментом Да Нет
Регулирование скорости Да Нет
Регулирование момента Да Нет
Высокая точность поддержания скорости Да Нет
Высокая точность поддержания момента Да Нет
Мониторинг параметров двигателя Да Нет
ПИД-регулятор процесса Да Нет
Работа на скорости выше номинальной Да Нет

Кроме того, большинство преобразователей частоты может комплектоваться дополнительными протоколами связи, такими как PROFINET, PROFIBUS, Modbus TCP/IP, Ethercat, CANOpen, что значительно упрощает их интеграцию в автоматизированные системы. У устройств плавного пуска дополнительные (х2) карты связи доступны только у флагманских серий, которые не сильно дешевле преобразователей частоты.

Пример настройки преобразователя частоты MEGE Drive как УПП

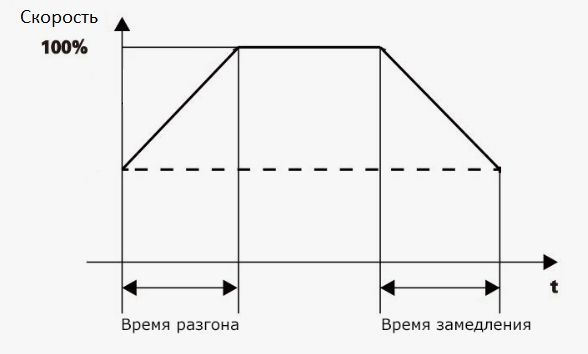

Алгоритм: Пуск-Стоп кнопкой с фиксацией, разгон и останов по рампе.

Шаг 1. Задайте параметры двигателя

Шаг 2. Подключите клеммы DI1-COM

Шаг 3. Задайте следующие значения параметров. В параметре 10.00 установите значение «1». В этом режиме подача сигнала на вход DI1 команда «СТАРТ», а при исчезновении - команда «СТОП». При сигнале 1 на клеммы DI2 – команда «Реверс»

Код группы Описание Значение
10.00 Ext1 реж упр Выберите функцию сигналов внешнего управления 1 (EXT1) пуска и останова ВХ1 РАБ/ВХ2 НА
19.00 Масштаб скор Определите конечное значение скорости для разгона, а также начальное значение скорости при замедлении. Аналогично максимальной частоте приводов Установите значение
11.00 Режим останов Стоп-режим Ramp= [0]
20.00 Макс скорость Определите максимально допустимую скорость Установите значение
20.01 Миним скорость Определите минимально допустимую скорость Установите значение
21.00 Ист скор ref 1 Выберите источник сигнала для уставки скорости 1. Также можно обратиться к параметрам 21.02 Фиксир скор
26.00 Скорость 0 Определить многосегментную скорость 0 Установите значение
22.00 Вр ускор-я 1 Время ускорения 1, необходимое для ускорения от нуля до заданного значения, как параметра 19.00 Установите значение
22.01 Вр замедл-я 1 Время замедления 1 Установите значение

Проверьте, чтобы преобразователь частоты был в режиме дистанционного управления: в верхнем левом углу экрана значение «REM» меняется кнопкой «LOC/REM».

Шаг 4. Проверка режима работы.

Функция симуляции сигналов:

  • Подайте сигнал «1» на клемму DI1 – Пуск и разгон до номинальной скорости за указанный промежуток времени;
  • Снимите сигнал с клеммы DI1 – торможение до 0 за указанный промежуток времени;
  • Для проверки режима работы, без подключения сигналов управления нужно зайти в параметр 14.23;
  • Включение симуляции дискретных входов. Измените значение нужного сигнала с 0 на 1 и сохраните значение.

После сохранения сигнал сразу будет активен!

14.23 DI вкл симул Включение симуляции цифровых входов.
1=Включение симуляции, 0=Выключение симуляции
0000000b
BIT0: DI1 DI1 Включение симуляции 0
BIT1: DI2 DI2 Включение симуляции 0
BIT2: DI3 DI3 Включение симуляции 0
BIT3: DI4 DI4 Включение симуляции 0
BIT4: DI5 DI5 Включение симуляции 0
BIT5: DI6 DI6 Включение симуляции 0
BIT6: DI7 DI7 Включение симуляции 0
