Преобразователи частоты IP54: когда имеет смысл использовать защищённое исполнение

Преобразователи частоты в оболочке IP54 — готовое решение для отдельного монтажа вне шкафа управления. Такое исполнение удобно в помещениях с повышенной запылённостью и влажностью, а также в тех случаях, когда преобразователь требуется установить непосредственно рядом с электродвигателем.

Что означает степень защиты IP54?

Маркировка IP54 показывает, насколько корпус оборудования защищён от воздействия пыли и влаги:

• Цифра 5 означает пылезащищённое исполнение. Некоторое количество пыли может попадать внутрь корпуса, однако это не должно нарушать работу устройства. При этом обеспечивается полная защита от случайного прикосновения к токоведущим частям оборудования;
• Цифра 4 означает защиту оборудования от попадания брызг воды с любого направления.

В каких случаях удобно использовать преобразователь частоты в корпусе IP54?

Чаще всего преобразователи частоты с повышенной степенью защиты применяются в следующих областях:

• Системы вентиляции и кондиционирования;
• Системы водоподготовки и водоотведения;
• При наружной установке или в открытых цехах;
• Производства где в воздухе постоянно присутствуют взвеси. То есть, деревообрабатывающие предприятия, лесопилки, цементные заводы, мельницы и многие другие.

Кроме необходимости предусмотреть защиту от повышенной запыленности или брызг воды, есть еще причины, по которым стоит подумать про вариант ПЧ в корпусе:

• При значительном расстоянии между преобразователем частоты и двигателем возникает необходимость использовать моторный дроссель или синус-фильтр. Исполнение IP54 позволяет установить ПЧ непосредственно рядом с двигателем. В этом случае можно сократить длину кабельной линии и обойтись без отдельного шкафа управления, моторного дросселя или синус-фильтра;
• По мере увеличения количества преобразователей частоты и их мощности возрастает и суммарное тепловыделение внутри шкафа. Это требует расчета более производительной системы вентиляции или кондиционирования. В результате увеличивается стоимость системы поддержания микроклимата, габариты самого шкафа.

Таким образом, на некоторых объектах централизованное размещение ПЧ в шкафу управления оказывается менее удобным и менее выгодным, чем установка отдельных преобразователей в защищённых корпусах непосредственно рядом с оборудованием.

Параметры серии MD580 в металлическом корпусе IP54:

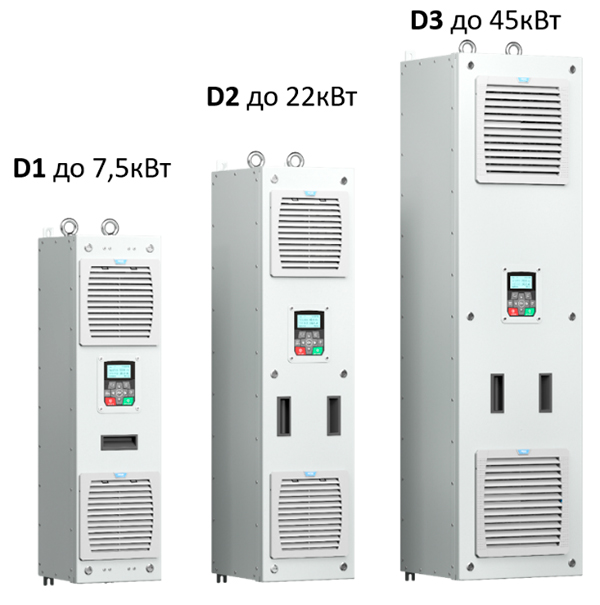

• Мощность 0.75кВт до 45кВт в трех типоразмерах;
• Материал корпуса – листовая сталь, толщина 1.5мм;
• Цвет – серый (RAL7035);
• Класс фильтровального материала G3;
• Для навесного или напольного монтажа;
• Векторное управление SVC без ОС;
• Выносная панель на корпусе;
• Встроенные функции STO;
• Встроены входы/выходы: 5DI, 2DO, 2RO, 2AI, 2AO;
• Дополнительные карты связи PROFINET, PROFIBUS, MODBUS TCP/IP;
