Управление преобразователем частоты MEGE Drive по PROFINET

PROFINET – Это протокол передачи данных в режиме реального времени, основанный на технологии Ethernet. Этот стандарт обеспечивает доступ к устройствам полевого уровня со всех уровней управления предприятием и позволяет связать мир офиса с миром промышленности. Протокол связи PROFINET был разработан компанией Siemens AG.

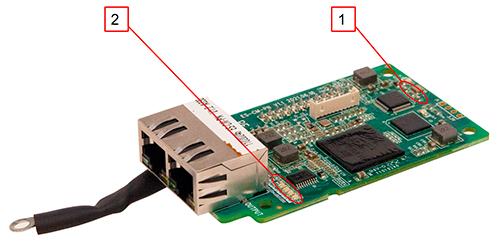

Преобразователи частоты MEGE Drive MD580 и MD850 в базовой комплектации поддерживают Modbus RTU. Для связи по протоколу PROFINET необходимо дополнительно установить коммуникационную плату Profinet MD-CM-PN с 2-мя разъемами RJ-45.

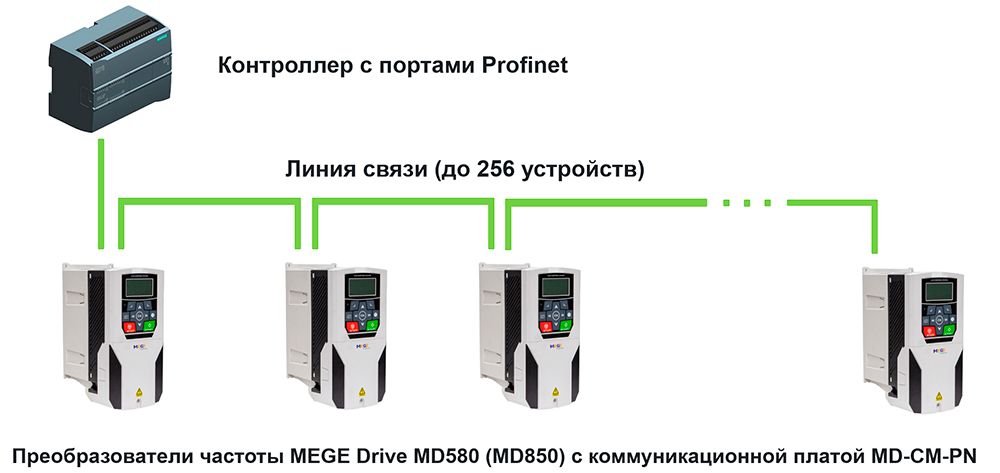

Коммуникацию преобразователей частоты MEGE Drive MD580 и MD850 с внешними устройствами по сети Profinet можно рассмотреть на примере совместной работы преобразователя частоты MEGE Drive с контроллером Siemens S7-1200.

Контроллер с портами Profinet выступает в роли ведущего устройства (master). В рассматриваемом примере используются контроллеры SIMATIC S7-1200, производства компании «Siemens». В зависимости от необходимого напряжения питания используется: 6ES72151BG400XB0 компактное CPU 1215C с напряжением питания 230 В (АС). Если напряжение 24 (DC), можно использовать контроллер в сочетании с стабилизированным источником питания: 6ES72151AG400XB0 компактное CPU 1215C напряжением 24 В (DC); DRP-240W-24 - стабилизированный источник питания мощностью 240 Вт, производства компании EKF.

В качестве программного обеспечения используется «SIMATIC STEP 7 TIA Portal» (6ES7822-1AA07-0YA5), функционала бесплатной версии BASIC достаточно для реализации этой задачи.

Для линии связи использовались патч-корды TERACOM Cat.5E (TRC-5EUTP-PVC-05M-GY), обеспечивающие надежную передачу данных.

Ведомыми устройствами (slave) выступают преобразователи частоты MD580 и MD580 с коммуникационной платой MD-CM-PN (которая приобретается отдельно).

Подготовка преобразователя частоты к работе по сети Profinet с контроллером.

Убедившись, что силовая часть подключена корректно, можно подавать питание на преобразователь частоты.

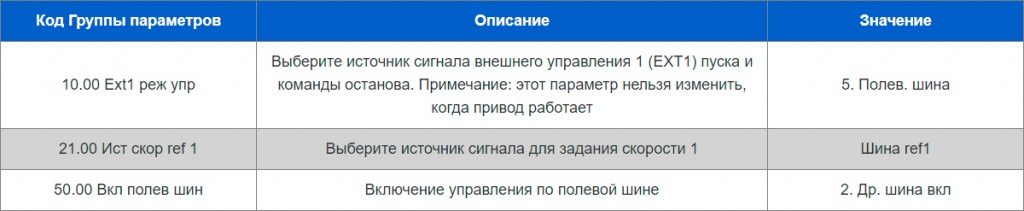

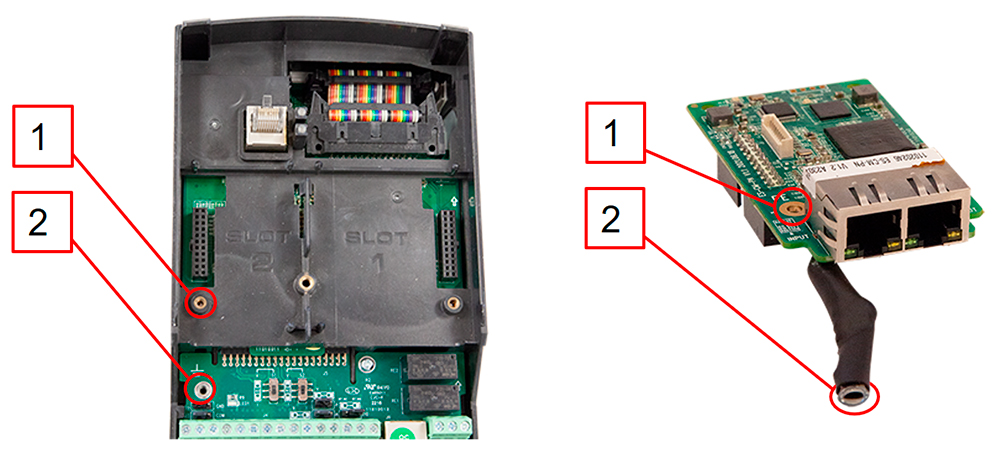

После установки платы и подключения преобразователя к контроллеру при помощи патч-кордов необходимо произвести настройку преобразователя частоты на работу по полевой шине PROFINET, установив следующие значения в параметрах:

И нажать кнопку «LOC/REM», для перевода привода в режим удаленного управления «REM». Со стороны преобразователя все необходимые действия выполнены и он готов к работе по сети PROFINET.

Подготовка контроллера к работе.

В Программном Обеспечении TIA Portal создаем новый проект, в который добавляем все ведомые устройства. При подключении нескольких Slave – устройств нужно каждому преобразователю частоты назначить свой адрес и перезагрузить его, отключив и вновь подав питание.

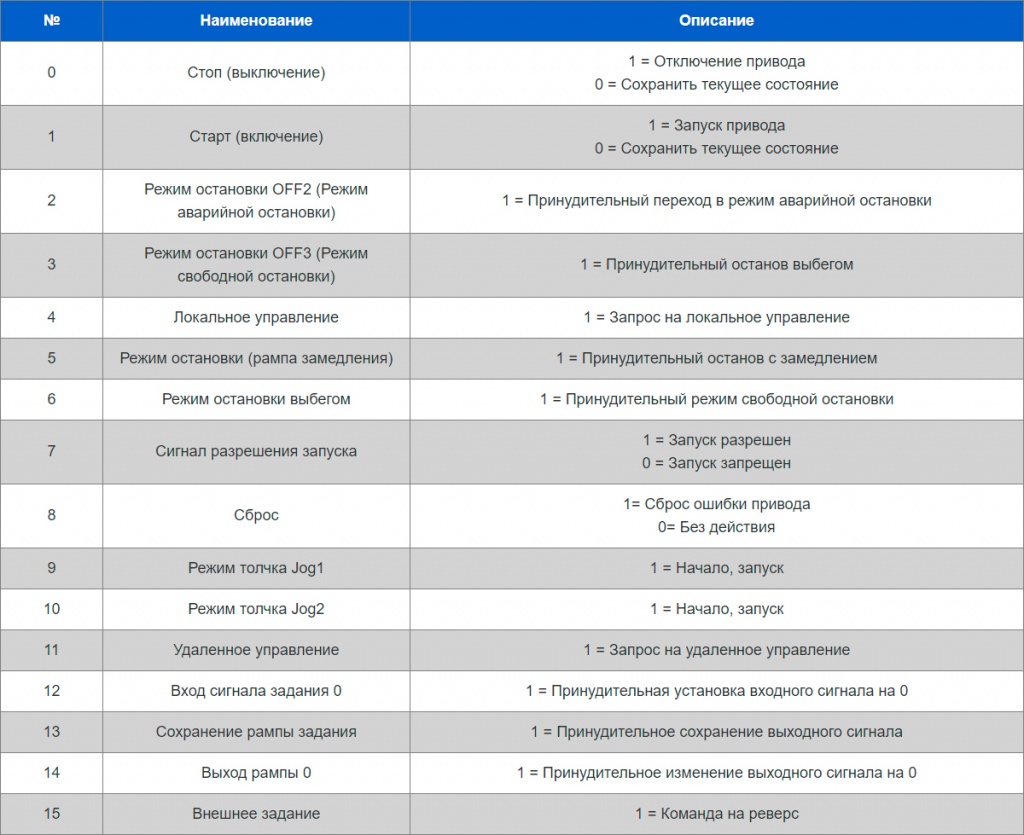

Управляющие слово типа телеграммы «Телеграмма 2 PZD 4/4»

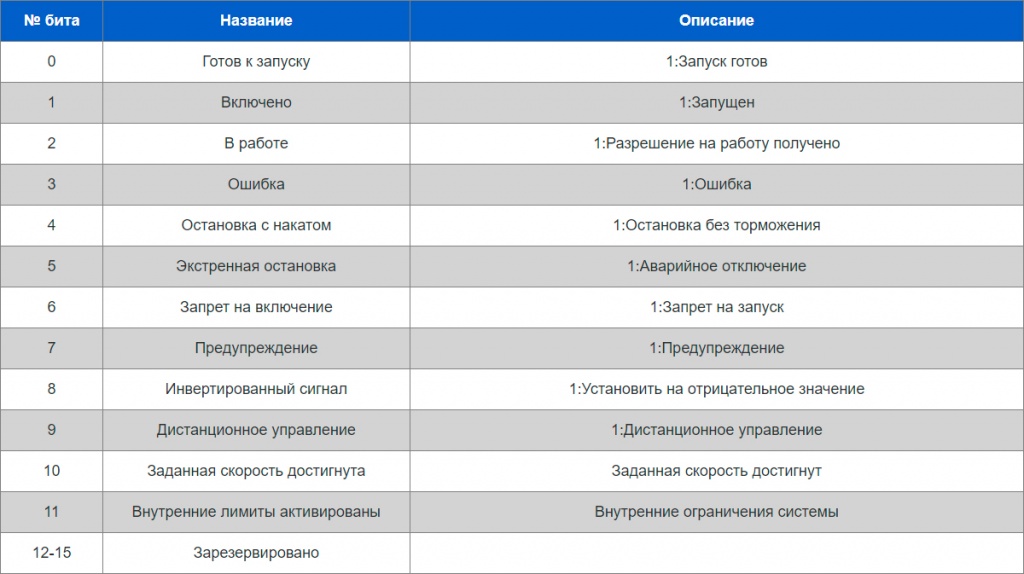

Слово состояния типа телеграммы «Телеграмма 2 PZD 4/4»

Коммуникационная карта расширения позволяет настроить различные форматы телеграмм передачи данных PZD. Более подробную информацию по настройке и управлению преобразователем частоты MEGE Drive по шине PROFINET вы можете получить, обратившись в нашу компанию или найти в инструкции по настройке.
