Протокол Profibus (Process Field Bus — шина полевого уровня) — Это открытая промышленная сеть, которая используется для организации связи между процессорами программируемых контроллеров и станциями распределённого ввода-вывода, устройствами человеко-машинного интерфейса, датчиками, исполнительными механизмами и приводами
Сеть Profibus подразделяется на несколько типов:
Profibus DP (Decentralized Peripheral — распределённая периферия) – обеспечивает высокую скорость передачи данных, имеет высокую стойкость к воздействию внешних электромагнитных полей.
Profibus PA (Process Automation — автоматизация процесса) – протокол обмена данными с оборудованием, которое расположено в зонах повышенной опасности, Ex-зонах. Позволяет использовать линейные, древовидные и кольцевые топологии на основе электрических каналов связи.
Profibus FMS (Fieldbus Message Specification) – для сложных систем, требующих передачи больших объемов данных и взаимодействия между несколькими устройствами. Все разновидности сети Profibus DP, PA и FMS используют экранированную витую пару, соответствующую стандарту RS-485.

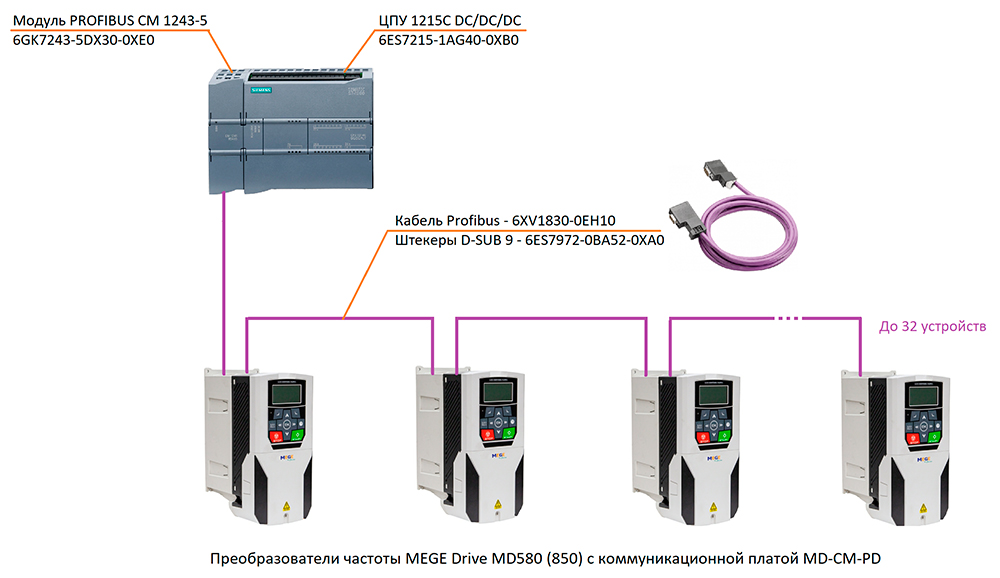

Коммуникацию преобразователей частоты MEGE Drive MD580 и MD850 с внешними устройствами по сети Profibus можно рассмотреть на примере совместной работы преобразователя частоты MEGE Drive с контроллером Siemens S7-1200.
Преобразователи частоты MEGE Drive в базовой комплектации поддерживают Modbus RTU, для управления по шине PROFIBUS необходимо дополнительно заказать и установить интерфейсную плату расширения MD-CM-PD с подключением через разъем D-SUB 9. И в сети Profibus преобразователь частоты является ведомым устройством. В комплект поставки входит: коммуникационная плата и 2 винта для фиксации.
Коммуникационная плата MD-CM-PD устанавливается в слот 2 преобразователя частоты. Перед монтажом платы убедитесь, что преобразователь частоты обесточен. Обязательно проверьте, что индикатор питания на преобразователе частоты не горит.

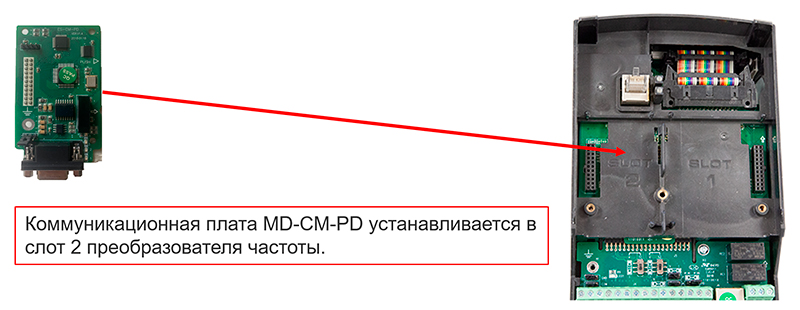

Установка коммуникационной платы MD-CM-PD
Коммуникационная плата MD-CM-PD устанавливается в слот 2 преобразователя частоты.
Перед монтажом платы убедитесь, что преобразователь частоты обесточен. Обязательно проверьте, что индикатор питания на преобразователе частоты не горит!
1. Перед установкой коммуникационной платы убедитесь, что частотный преобразователь отключен от сети и индикатор питания не горит.
2. После необходимо снять нижнюю пластиковую крышку открутив винт на корпусе, отключить панель управления, под ней открутить еще один винт и снять верхнюю крышку. Под ней находятся разъемы для подключения плат расширения SLOT1 и SLOT2. Плата связи PROFIBUS устанавливается в SLOT2 и фиксируется винтом M3х8. Подключается к сети Profibus осуществляется через стандартный разъем DB9, который показан в таблице.

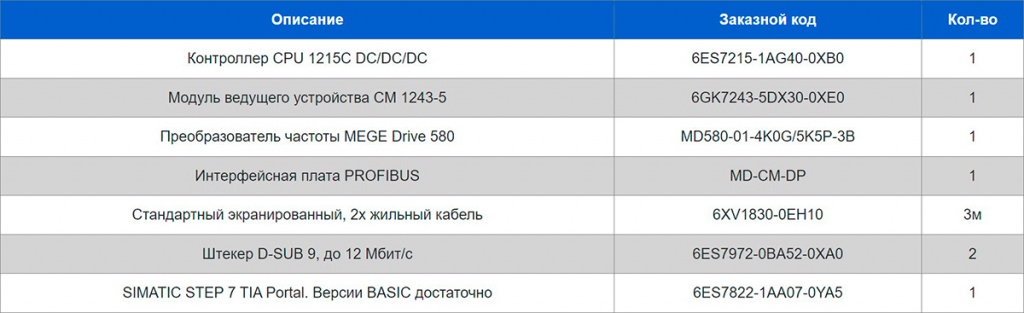

Для подключения по сети PROFIBUS потребуются:
Описание | Заказной код | Кол-во |
---|---|---|
Контроллер CPU 1215C DC/DC/DC | 6ES7215-1AG40-0XB0 | 1 |
Модуль ведущего устройства CM 1243-5 | 6GK7243-5DX30-0XE0 | 1 |
Преобразователь частоты MEGE Drive 580 | MD580-01-4K0G/5K5P-3B | 1 |
Интерфейсная плата PROFIBUS | MD-CM-DP | 1 |
Стандартный экранированный, 2х жильный кабель | 6XV1830-0EH10 | 3м |
Штекер D-SUB 9, до 12 Мбит/с | 6ES7972-0BA52-0XA0 | 2 |
SIMATIC STEP 7 TIA Portal. Версии BASIC достаточно | 6ES7822-1AA07-0YA5 | 1 |
После установки платы и подключения к контроллеру, необходимо произвести настройку преобразователя частоты на работу по полевой шине PROFIBUS, для этого необходимо задать следующие параметры:

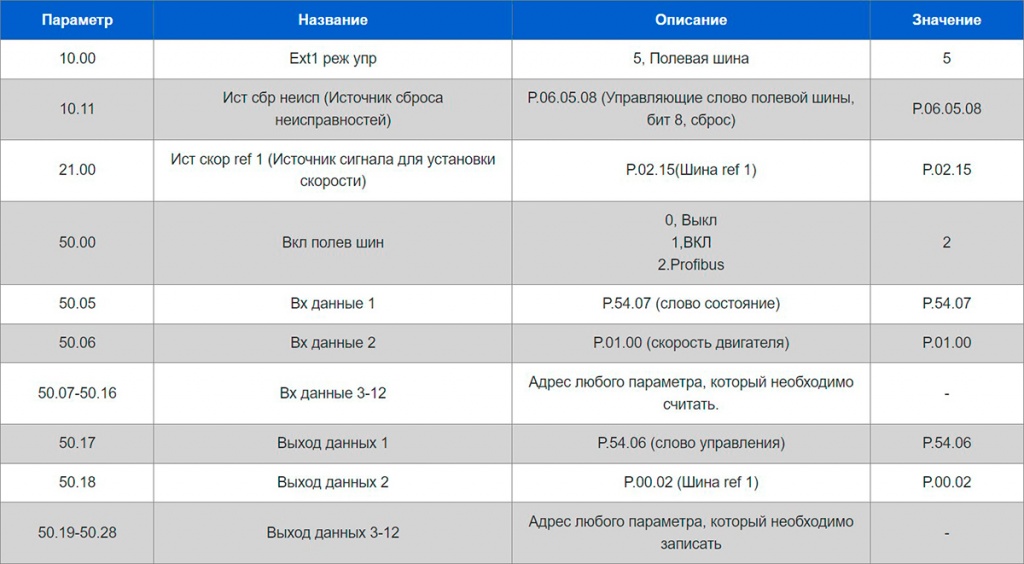

Параметр | Название | Описание | Значение |
---|---|---|---|
10.00 | Ext1 реж упр | 5, Полевая шина | 5 |
10.11 | Ист сбр неисп (Источник сброса неисправностей) | P.06.05.08 (Управляющие слово полевой шины, бит 8, сброс) | P.06.05.08 |
21.00 | Ист скор ref 1 (Источник сигнала для установки скорости) | P.02.15(Шина ref 1) | P.02.15 |
50.00 | Вкл полев шин | 0, Выкл 1,ВКЛ 2.Profibus |
2 |
50.05 | Вх данные 1 | P.54.07 (слово состояние) | P.54.07 |
50.06 | Вх данные 2 | P.01.00 (скорость двигателя) | P.01.00 |
50.07-50.16 | Вх данные 3-12 | Адрес любого параметра, который необходимо считать. | - |
50.17 | Выход данных 1 | P.54.06 (слово управления) | P.54.06 |
50.18 | Выход данных 2 | P.00.02 (Шина ref 1) | P.00.02 |
50.19-50.28 | Выход данных 3-12 | Адрес любого параметра, который необходимо записать | - |
Группы параметров 50.07-50.16 – Любые параметры для считывания данных
Группы параметров 50.19-50.28 – Любые параметры для записи
После нажмите кнопку «LOC/REM», для перехода в дистанционный режим управления «REM». Со стороны преобразователя все необходимые действия выполнены. Далее заходим в TIA Portal и создаем новый проект, в который добавляем все нужные устройства. Для удобства соединения с преобразователем есть подготовленный GSD файл, который значительно упрощает процесс установки связи.
Более подробную информацию можно найти в инструкции по настройке!
