Клеммы Phoenix Contact

Применение клеммных блоков (сборок, клеммников) в электротехнических шкафах обусловлено, как правило, повышенными требованиями к эксплуатационным качествам и требованиями безопасности. Phoenix Contact предлагает широчайший спектр клеммной продукции, обладающей высоким качеством и способной удовлетворить самые изощренные пожелания инженеров-электриков.

Функциональные возможности клеммных блоков CLIPLINE complete

Проходные, многопроводные и многоярусные клеммы



  • многопроводные клеммы позволяют распределять потенциал на несколько проводников различного сечения;
  • применение многоярусных проходных клемм существенно сокращает площадь монтажной панели электрошкафа.

Многофункциональные клеммы



Клеммы с размыкателем, подключение измерительных трансформаторов



Клеммы Phoenix Contact имеют токоведущие элементы, изготовленные из сплавов с высоким содержанием меди, стойких к коррозии и образованию усталостных трещин и обеспечивают надежный контакт подключаемого проводника с токоведущими элементами клеммного зажима.

  В клеммах UT применен  универсальный винтовой зажим с защитой от  самопроизвольного отвинчивания винтов.

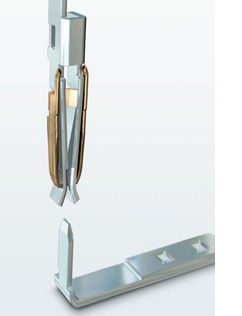

  В клеммах PT (push-in) специальные контактные пружины обеспечивают возможность чрезвычайно простого подключения и высокую надежность контакта.


Пружинные клеммы ST

Проверенная технология подключения для применения в чувствительных к вибрациям системах. Для простого формирования разводки используется компактный фронтальный разъем.


Клеммы быстрого подключения QT QUICKON

Возможность подключения проводов без снятия изоляции. Технология быстрого подключения IDC сокращает время монтажа на 60 %. Для простого, надежного и быстрого подключения провода требуется лишь один поворот стандартной отвертки.


Клеммы с болтовыми зажимами RT

Надежное подключение проводов с кольцевыми наконечниками. Болтовые клеммы RT обладают такими преимуществами системы CLIPLINE complete, как простота распределения потенциалов посредством перемычек, большие поля для маркировки и унифицированные принадлежности для контроля.

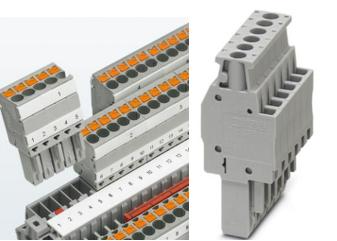

Вставные соединительные элементы COMBI

Штекерные соединители для универсальных требований.

Унифицированные компоненты CLIPLINE complete для клемм всех видов

  Вставные перемычки
Клеммы системы CLIPLINE complete оснащены двумя функциональными отверстиями для быстрого и индивидуального распределения потенциалов. Эти ряды располагаются в линию вдоль группы клемм независимо от способа присоединения проводников, что позволяет свободно комбинировать различные клеммы. Это обеспечивает возможность быстрой организации цепей любых конфигураций. Перемычки имеют от 2-х до 50-ти полюсов.
  Шунтирование несмежных клемм
Для соединения двух несмежных клемм используются стандартные перемычки, в которых изолируются отдельные контактные выводы. Таким образом, клеммная колодка позволяет провести параллельно две отдельные цепи. Возможна дополнительная маркировка контактов в точке соединения.
  Переходные перемычки
Переходная перемычка обеспечивает возможность простого соединения клемм разного номинального сечения. Переходная перемычка позволяет быстро компоновать блоки питания, например, соединяя клемму 10 мм² с клеммой 2,5 мм² или 4 мм². Независимо от технологии присоединения.

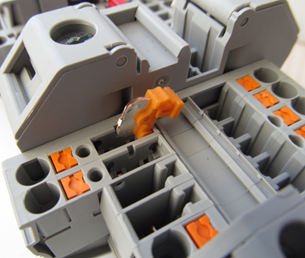

  Коммутационные перемычки
Коммутационные перемычки обеспечивают возможность индивидуального поперечного шунтирования. В разделительных клеммах перемычки обеспечивают короткое замыкание подключенных обмоток трансформаторов тока. Они размещаются и надежно фиксируются в гнезде с обеих сторон от точки разделения.  Замыкания между клеммами осуществляется посредством винтового контакта при помощи отвертки, таким образом исключается случайная коммутация.
  Контрольные штеккеры
Все контрольные штекеры системы соединяются в легкодоступном функциональном отверстии. Для отдельных измерительных цепей поставляется контрольный штекер диаметром 2,3 мм. Наборные контрольные штекеры обеспечивают возможность выполнения целого ряда задач в области тестирования. Контрольные адаптеры имеют возможность индивидуальной сборки с учетом применения на испытательной станции.
  Запатентованные штекеры для электронных компонентов Р-СО
Штекер P-CO обеспечивает быструю и надежную установку компонентов (резисторов, диодов) при помощи пружинных контактов. Кодирование исключает вероятность подключения с неправильной полярностью. Для монтажа пружинные зажимы внутри штекера размыкаются или замыкаются с помощью стандартной отвертки.
  Штекер P-FU держатель предохранителя
Штекеры с держателем предохранителя превращают разделительные клеммы CLIPLINE complete в полноценные клеммы для предохранителей защиты от перегрузки и короткого замыкания в подключенных потребителях и проводниках.

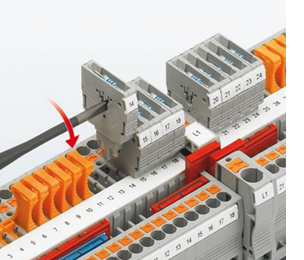

  Коннекторы COMBI
Особо быстрое и универсальное выполнение монтажа и пусконаладочных работ при помощи вставных штекерных клемм. Возможность простой и индивидуальной кодировки  исключает вероятность неправильного подключения.
    Концевые стопоры
Предназначены для фиксации и разграничения клеммных сборок.

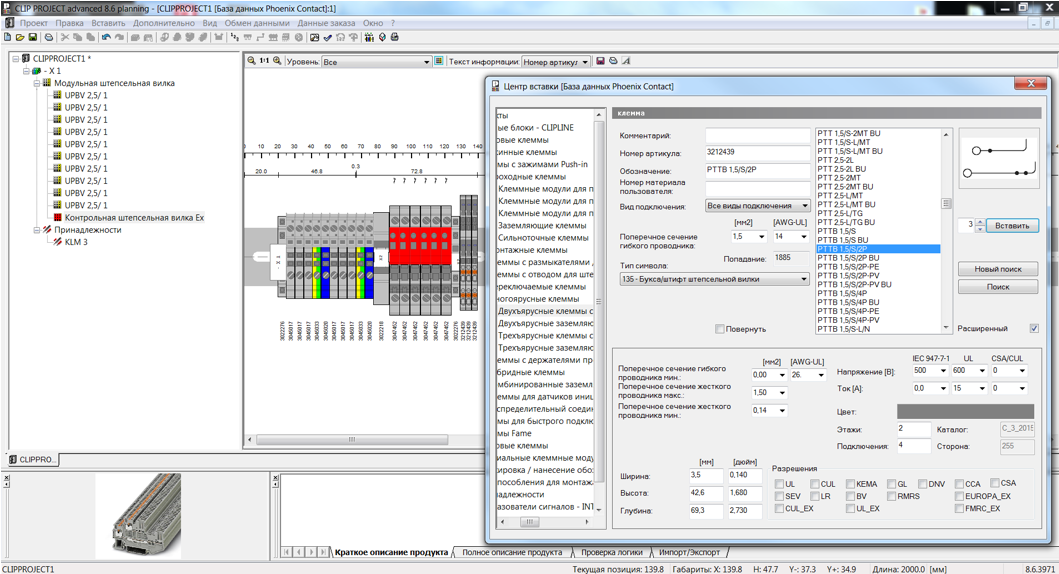

Использование ПО CLIP PROJECT Planning при проектировании клеммных блоков в электротехнических шкафах
